74LS32 SOIC-14 SMD Invertör ve Kapı Entegresi

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi

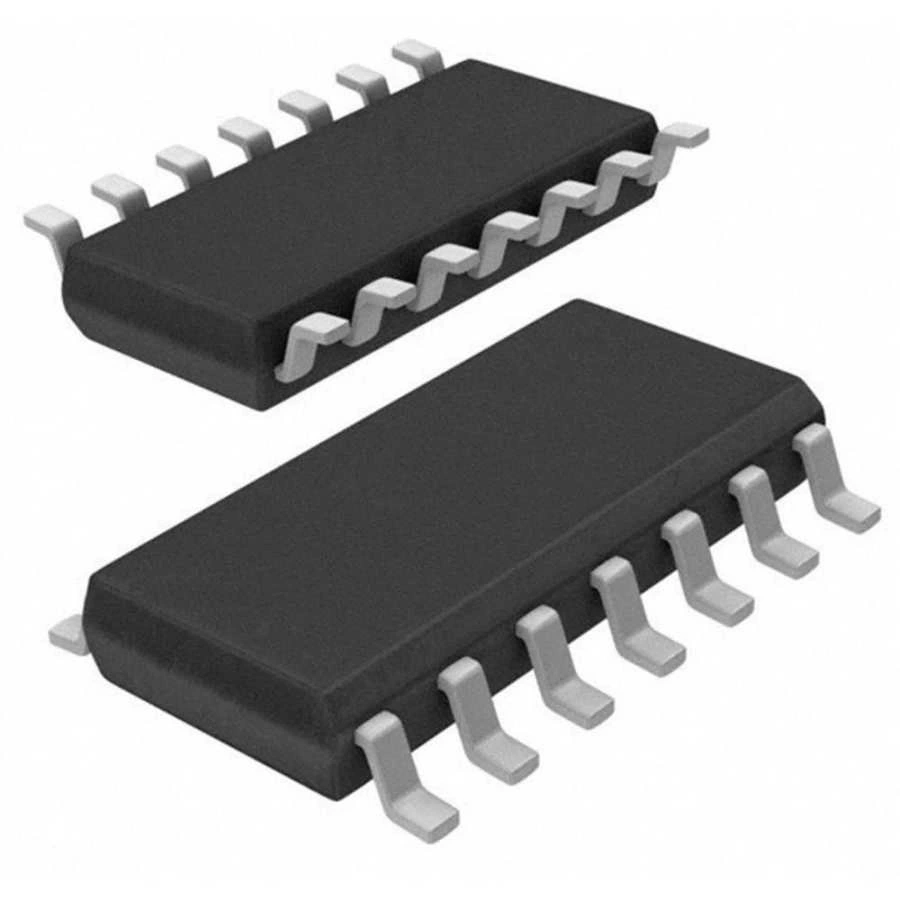

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi, TTL ailesinin LS (Low-power Schottky) serisine ait, dört adet 2-girişli OR (VEYA) kapısı içeren bir lojik entegredir. SOIC-14 SMD (Surface Mount Device) paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir.

Her bir OR kapısı, iki girişindeki lojik durumları kontrol ederek, en az bir giriş "1" olduğunda çıkışa "1" aktarır; her iki giriş de "0" olduğunda çıkış "0" olur.

Dört bağımsız iki girişli OR kapısı barındıran 74LS32, logic entegreler ailesinin temel yapı taşlarından biridir. OR kapısı, iki veya daha fazla koşuldan en az birinin sağlanması gereken durumlarda yaygın olarak kullanılır. SMD yapısı sayesinde, alan kısıtlı modern PCB tasarımlarında tercih edilir.

Temel mantık devreleri, koşullu kontrol sistemleri ve sinyal birleştirme uygulamalarında yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: Quad 2-Input OR Gate
• Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
• Pin Sayısı: 14
• Mantık Kapı Sayısı: 4 adet bağımsız OR kapısı
• Giriş Sayısı: Her kapı için 2 giriş, toplam 8 giriş
• Çıkış Sayısı: 4 (her kapı için 1 çıkış)
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 10ns (giriş-çıkış)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Güç Tüketimi: 22mW (tipik, her kapı için)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Giriş Akımı (IIH): 20µA (maksimum)
• Giriş Akımı (IIL): -0.4mA (maksimum)
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: SMD (Surface Mount Device)
• Boyutlar: 8.75mm × 3.9mm × 1.58mm (yaklaşık)
• Pin Aralığı: 1.27mm (50 mil)
• Ağırlık: 0.1g (yaklaşık)

Kullanım Alanları

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Temel Lojik Uygulamaları

• Sinyal birleştirme devreleri
• Koşullu kontrol sistemleri
• Veri seçme devre elemanları
• Lojik seviye ayarlama
• Durum tespit devreleri

Sinyal İşleme

• Tetikleme dedektörleri
• Darbe oluşturucular
• Sinyal geçirme kontrolleri
• Multiplekser sistemleri
• Tamponlama devreleri

Kontrol ve Arayüz Devreleri

• Çoklu koşullu tetikleyiciler
• Sensör arayüzleri
• Düşük seviyeli alarm sistemleri
• Veri yolu sistemleri
• Giriş/çıkış kontrol mantığı

Avantajlar ve Özellikler

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Kapı: 4 adet bağımsız OR kapısı tek pakette
• SMD Paket Avantajı: Küçük boyut, düşük profil, PCB alanından tasarruf
• Düşük Güç Tüketimi: LS teknolojisi ile düşük enerji kullanımı
• Yüksek Hız: 10ns gibi düşük gecikme süresi ile hızlı tepki
• Çoklu Koşul İşleme: OR kapısı ile çoklu koşul değerlendirme
• TTL Uyumluluğu: Standart TTL lojik seviyelerini destekleme
• Gürültü Bağışıklığı: Şmit tetikleyici girişler ile geliştirilmiş gürültü dayanımı
• Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
• Montaj Kolaylığı: Modern SMD montaj teknikleriyle uyumluluk
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Bağlantı ve Kullanım

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (SOIC-14 paketi):

• Pin 1 (1A): Birinci OR kapısı, A girişi
• Pin 2 (1B): Birinci OR kapısı, B girişi
• Pin 3 (1Y): Birinci OR kapısı çıkışı
• Pin 4 (2A): İkinci OR kapısı, A girişi
• Pin 5 (2B): İkinci OR kapısı, B girişi
• Pin 6 (2Y): İkinci OR kapısı çıkışı
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (3Y): Üçüncü OR kapısı çıkışı
• Pin 9 (3B): Üçüncü OR kapısı, B girişi
• Pin 10 (3A): Üçüncü OR kapısı, A girişi
• Pin 11 (4Y): Dördüncü OR kapısı çıkışı
• Pin 12 (4B): Dördüncü OR kapısı, B girişi
• Pin 13 (4A): Dördüncü OR kapısı, A girişi
• Pin 14 (VCC): Pozitif besleme girişi (+5V)

Doğruluk tablosu (her bir OR kapısı için):

• A=0, B=0: Y=0
• A=0, B=1: Y=1
• A=1, B=0: Y=1
• A=1, B=1: Y=1

Uygulama Örneği

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi kullanarak çift sensörlü alarm devresi oluşturma.

Gerekli Komponentler

• 1x 74LS32 OR kapısı entegresi (SOIC-14)
• 1x SOIC-14 to DIP-14 adaptör kartı (breadboard ile çalışmak için)
• 2x PIR hareket sensörü veya limit switch
• 2x 10kΩ pull-down direnci (sensör girişleri için)
• 1x Buzzer veya LED (alarm göstergesi)
• 1x 1kΩ direnç (buzzer/LED için)
• 1x BC547 transistör (buzzer sürücü olarak)
• 1x 1N4148 diyot (koruma için)
• 1x 0.1µF bypass kapasitör
• 1x Buton (reset için, opsiyonel)
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS32'yi SOIC-14 adaptör kartına monte edin
• Adaptör kartın VCC (pin 14) pinini 5V'a, GND (pin 7) pinini toprağa bağlayın
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• İlk sensörün çıkışını 74LS32'nin birinci OR kapısının A girişine (pin 1) bağlayın
• İkinci sensörün çıkışını 74LS32'nin birinci OR kapısının B girişine (pin 2) bağlayın
• Her sensör girişine 10kΩ pull-down direnci bağlayın (sensörler LOW durumundayken girişlerin 0 olmasını sağlar)
• 74LS32'nin birinci OR kapısının çıkışını (pin 3) 1kΩ direnç üzerinden BC547 transistörün bazına bağlayın
• Transistörün emitörünü GND'ye bağlayın
• Transistörün kollektörü ile VCC arasına buzzeri bağlayın
• Buzzer ile transistör kollektörü arasına koruma diyodunu ters yönde paralel bağlayın

Bu devre, çift sensörlü bir alarm sistemi oluşturur. İki sensörden herhangi biri tetiklendiğinde (HIGH çıkış verdiğinde), OR kapısı çıkışı HIGH olur ve transistörü aktif eder, bu da buzzerin çalmasını sağlar. OR kapısı kullanmanın avantajı, iki sensörden herhangi birinin (veya her ikisinin) tetiklenmesi durumunda alarmın çalmasıdır. Böylece daha geniş bir alanı kapsayan veya farklı tipte tehlikeleri algılayan bir güvenlik sistemi oluşturulabilir. Sensörler LOW durumunda iken (tetiklenmemiş), pull-down dirençleri OR kapısı girişlerinin 0 olmasını sağlar. Buzzer yerine LED de kullanılabilir.

Sorun Giderme ve İpuçları

74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Montaj Zorluğu: SOIC-14 to DIP-14 adaptör kartı kullanın veya sıcak hava istasyonu ile montaj yapın
• Beklenmedik Çıkış Değerleri: Yüzen girişleri kontrol edin, bağlantısız girişleri pull-down dirençleriyle GND'ye bağlayın
• Kararsız Çalışma: VCC ve GND arasına bypass kapasitör eklediğinizden emin olun
• Düşük Çıkış Voltajı: Çıkışın sürme kapasitesini ve yük akımını kontrol edin, gerekirse buffer ekleyin
• PCB Sorunları: SMD paket için uygun footprint kullandığınızdan emin olun, pin bağlantılarını dikkatlice kontrol edin

Optimal Kullanım İpuçları

• SOIC paket için profesyonel PCB tasarımı ve montajı önerilir, el lehimi yaparken dikkatli olun
• Farklı mantık aileleriyle (CMOS, HC, HCT gibi) arayüz oluştururken seviye uyumluluğunu kontrol edin
• Kararsız giriş sinyalleri için Schmitt tetikleyici kullanın
• OR kapısı çıkışları totem pole yapısında olduğundan, çıkış kablolarını kısa tutun
• Yüksek frekanslı uygulamalarda, PCB tasarımında sinyal bütünlüğüne dikkat edin
• Tüm kullanılmayan girişleri belirli bir lojik seviyeye bağlayın, asla yüzen bırakmayın

Paket İçeriği

• 74LS32 SOIC-14 SMD Invertor VEYA Kapı Entegresi
