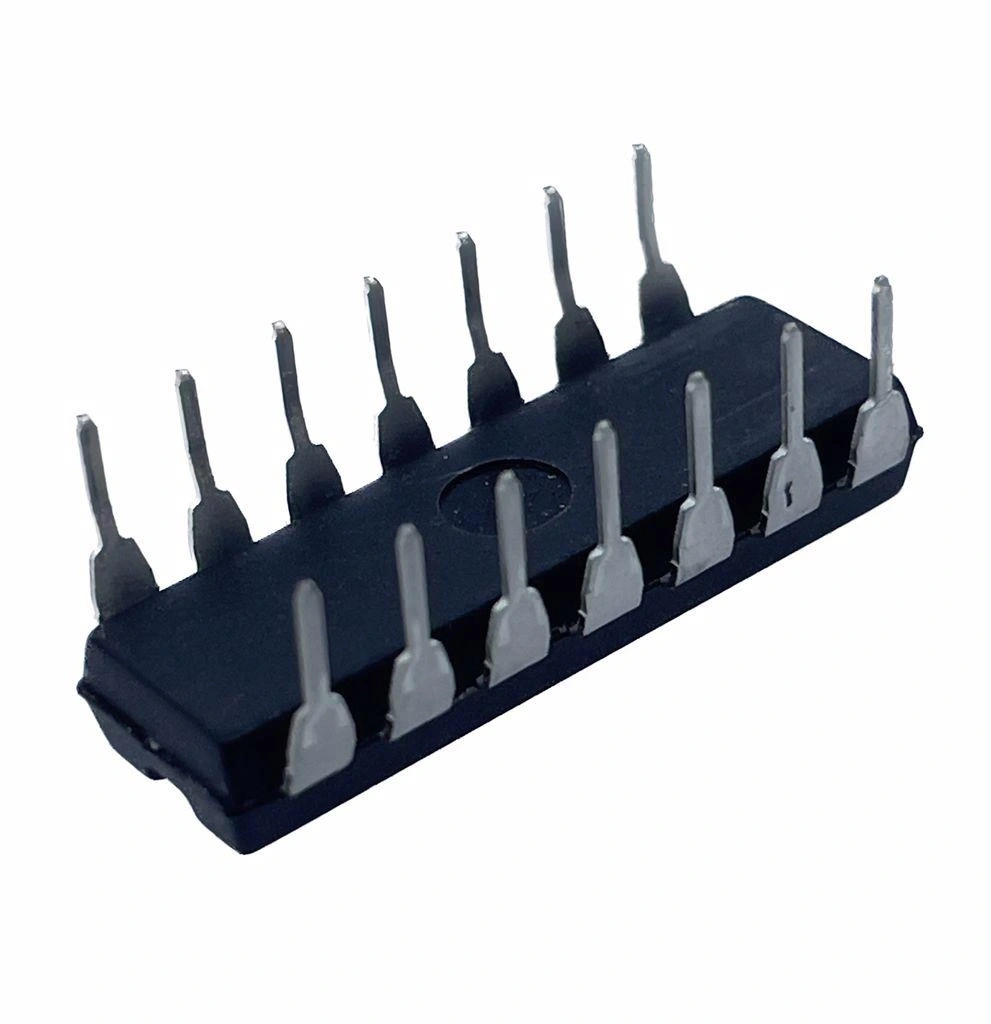

74HC04 DIP-14 Invertör ve Kapı Entegresi

74HC04 DIP-14 Invertor ve Kapı Entegresi

74HC04 DIP-14 Invertor VE Kapı Entegresi, CMOS ailesinin HC (High-speed CMOS) serisine ait, altı adet bağımsız inverter (tersleyici) kapısı içeren bir lojik entegredir. DIP-14 paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir.

Her bir inverter, girişindeki lojik sinyali tersleyerek çıkışa aktarır: giriş "0" ise çıkış "1", giriş "1" ise çıkış "0" olur. Temel lojik fonksiyonlar arasında yer alan NOT işlevini gerçekleştiren bu entegre, dijital devrelerin vazgeçilmez yapı taşlarındandır.

Altı bağımsız inverter içeren 74HC04, logic entegreler ailesinin temel bir üyesidir. CMOS yapısı sayesinde, 2V ile 6V arasında geniş bir besleme voltajı aralığında çalışabilme esnekliği ve neredeyse sıfır statik güç tüketimi sunar. Yüksek gürültü bağışıklığı ve standart dijital lojik seviyelerle uyumluluğu, güvenilir çalışma sağlar.

Sinyal terslemesi, sinyal tamponlama, osilatör devreleri ve çeşitli lojik fonksiyonların gerçeklenmesinde yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin tasarımında temel bir eleman olarak rol oynar.

Teknik Özellikler

74HC04 DIP-14 Invertor VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74HC (High-speed CMOS)
• Fonksiyon: Hex Inverter (Altılı Tersleyici)
• Paket Tipi: DIP-14 (Dual In-line Package)
• Pin Sayısı: 14
• Inverter Sayısı: 6 adet bağımsız inverter
• Giriş Sayısı: 6 (her inverter için 1 giriş)
• Çıkış Sayısı: 6 (her inverter için 1 çıkış)
• Besleme Gerilimi (VCC): 2V - 6V
• Tipik Gecikme Süresi: 8ns @ 6V (giriş-çıkış)
• Maksimum Çalışma Frekansı: 70 MHz (tipik, @ 6V)
• Güç Tüketimi: 4µW (tipik, statik)
• Dinamik Güç Tüketimi: 530µW/MHz/kapı (@ 5V)
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): 3.5V min. (@ VCC = 5V)
• Giriş Düşük Seviye Gerilimi (VIL): 1.0V maks. (@ VCC = 5V)
• Çıkış Yüksek Seviye Gerilimi (VOH): VCC - 0.1V (@ IOH = -4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): 0.1V (@ IOL = 4mA)
• Fan-out Kapasitesi: 10 CMOS yükü (HC ailesi)
• Çıkış Sürme Kabiliyeti: ±4mA (@ VCC = 5V)
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Giriş Akımı: 1µA (maksimum)
• ESD Koruması: 2000V (insan vücudu modeli)
• Latch-up Bağışıklığı: >100mA
• Teknoloji: Silikon Gate CMOS
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
• Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74HC04 DIP-14 Invertor VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Temel Lojik Uygulamaları

• Lojik sinyal terslemesi (NOT işlemi)
• Sinyal tamponlama ve yenileme
• Push-pull sürücü devreler
• Lojik seviye kaydırma
• Lojik fonksiyon gerçekleştirme

Osilatör ve Zamanlama Devreleri

• Kristal osilatörler
• RC osilatörler
• Ring osilatörler
• Gecikme hatları
• Dalga şekli üreteçleri

Sinyal İşleme ve Arabirim Devreleri

• CMOS-TTL seviye dönüştürücüler
• Faz çevirici devreler
• Giriş tamponu oluşturma
• Çıkış yükseltme ve sürücü katları
• Basit veri yolu sürücüleri

Avantajlar ve Özellikler

74HC04 DIP-14 Invertor VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Inverter: 6 adet bağımsız inverter tek pakette
• Düşük Güç Tüketimi: CMOS teknolojisi ile neredeyse sıfır statik güç kullanımı
• Geniş Besleme Aralığı: 2V ile 6V arası çalışabilme esnekliği
• Yüksek Hız: 8ns gibi düşük gecikme süresi ile hızlı tepki
• CMOS/TTL Uyumluluğu: Hem CMOS hem de TTL lojik seviyelerle çalışabilme
• Gürültü Bağışıklığı: Yüksek gürültü marjı ile güvenilir çalışma
• Çıkış Sürme Kapasitesi: 4mA sürme kabiliyeti ile doğrudan LED sürme imkanı
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Kolay Entegrasyon: DIP-14 paket ile breadboard ve PCB'lere kolay montaj
• Evrensel Kullanım: Dijital elektronik devrelerinde temel yapı taşı olarak kullanım

Bağlantı ve Kullanım

74HC04 DIP-14 Invertor VE Kapı Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

• Pin 1 (1A): Birinci inverter girişi
• Pin 2 (1Y): Birinci inverter çıkışı
• Pin 3 (2A): İkinci inverter girişi
• Pin 4 (2Y): İkinci inverter çıkışı
• Pin 5 (3A): Üçüncü inverter girişi
• Pin 6 (3Y): Üçüncü inverter çıkışı
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (4Y): Dördüncü inverter çıkışı
• Pin 9 (4A): Dördüncü inverter girişi
• Pin 10 (5Y): Beşinci inverter çıkışı
• Pin 11 (5A): Beşinci inverter girişi
• Pin 12 (6Y): Altıncı inverter çıkışı
• Pin 13 (6A): Altıncı inverter girişi
• Pin 14 (VCC): Pozitif besleme girişi (2V - 6V)

NOT kapısı doğruluk tablosu:

• Giriş = 0: Çıkış = 1
• Giriş = 1: Çıkış = 0

Uygulama Örneği

74HC04 DIP-14 Invertor VE Kapı Entegresi kullanarak basit bir kristal osilatör devresi oluşturma.

Gerekli Komponentler

• 1x 74HC04 Inverter entegresi
• 1x Kristal (4MHz - 20MHz)
• 1x 1MΩ direnç
• 2x 22pF kapasitör
• 1x 0.1µF bypass kapasitör
• 1x LED (opsiyonel, çıkışı görmek için)
• 1x 330Ω direnç (LED için)
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74HC04'ün VCC (pin 14) ve GND (pin 7) pinlerini besleyin
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• Birinci inverter girişini (pin 1) ikinci inverter çıkışına (pin 4) bağlayın
• İkinci inverter girişini (pin 3) birinci inverter çıkışına (pin 2) bağlayın
• 1MΩ direnci birinci inverter çıkışından (pin 2) birinci inverter girişine (pin 1) bağlayın
• Kristali birinci inverter çıkışı (pin 2) ile ikinci inverter girişi (pin 3) arasına bağlayın
• Kristalin her iki ucuna, diğer uçları GND'ye bağlı 22pF kapasitör bağlayın
• Opsiyonel olarak, üçüncü inverter girişini (pin 5) birinci inverter çıkışına (pin 2) bağlayın
• Üçüncü inverter çıkışını (pin 6) 330Ω direnç üzerinden LED'e bağlayın
• LED'in diğer ucunu GND'ye bağlayın

Bu devre, kristal osilatör olarak çalışacak ve kristalin frekansında temiz bir kare dalga üretecektir. İlk iki inverter osilatör çekirdeğini oluşturur, üçüncü inverter ise tampon görevi görerek çıkış sinyalini yükseltir. Üretilen sinyal, saat kaynağı gerektiren dijital devrelerde kullanılabilir.

Sorun Giderme ve İpuçları

74HC04 DIP-14 Invertor VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Çalışmıyor: Kristal, kapasitörler ve bağlantıları kontrol edin
• Kararsız Osilatör: Besleme hattına bypass kapasitör eklediğinizden emin olun
• Beklenen Çıkış Yok: Besleme voltajını ve bağlantıları kontrol edin
• Yüksek Güç Tüketimi: Kullanılmayan girişlerin GND veya VCC'ye bağlı olduğunu doğrulayın
• Düşük Çıkış Voltajı: Çıkış yükünün fan-out kapasitesini aşmadığını kontrol edin

Optimal Kullanım İpuçları

• İnverterler paralel bağlanarak çıkış sürme kapasitesi artırılabilir
• İnverterler seri bağlanarak farklı mantık fonksiyonları oluşturulabilir (örn. 3 inverter = buffer)
• Kristal osilatörlerde daha kararlı çalışma için metal film direnç ve NPO/C0G kapasitör kullanın
• Yüksek frekanslı devrelerde bağlantı hatlarını kısa tutun
• Güç hattı gürültüsünü azaltmak için her entegre için ayrı bypass kapasitör kullanın
• Çift yönlü seviye dönüştürme uygulamalarında birden fazla inverter kullanabilirsiniz

Paket İçeriği

• 74HC04 DIP-14 Invertor VE Kapı Entegresi
