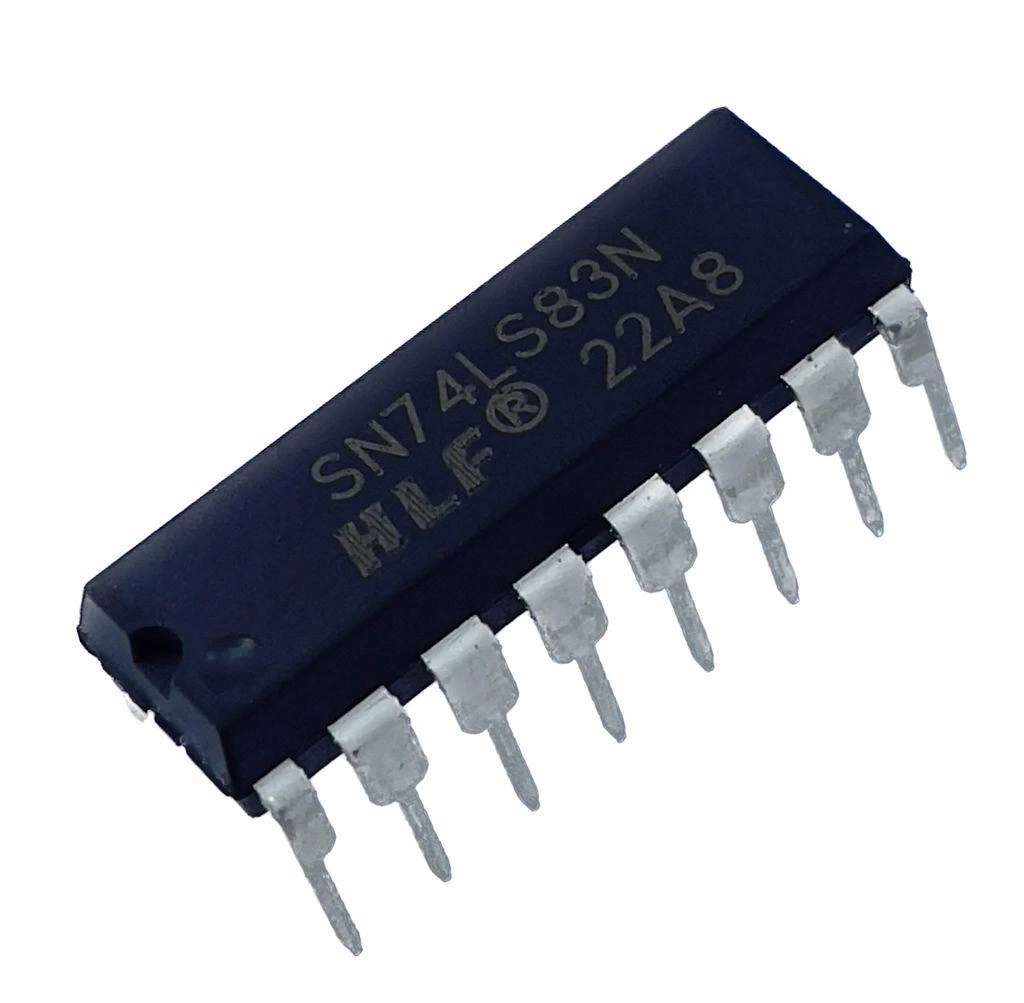

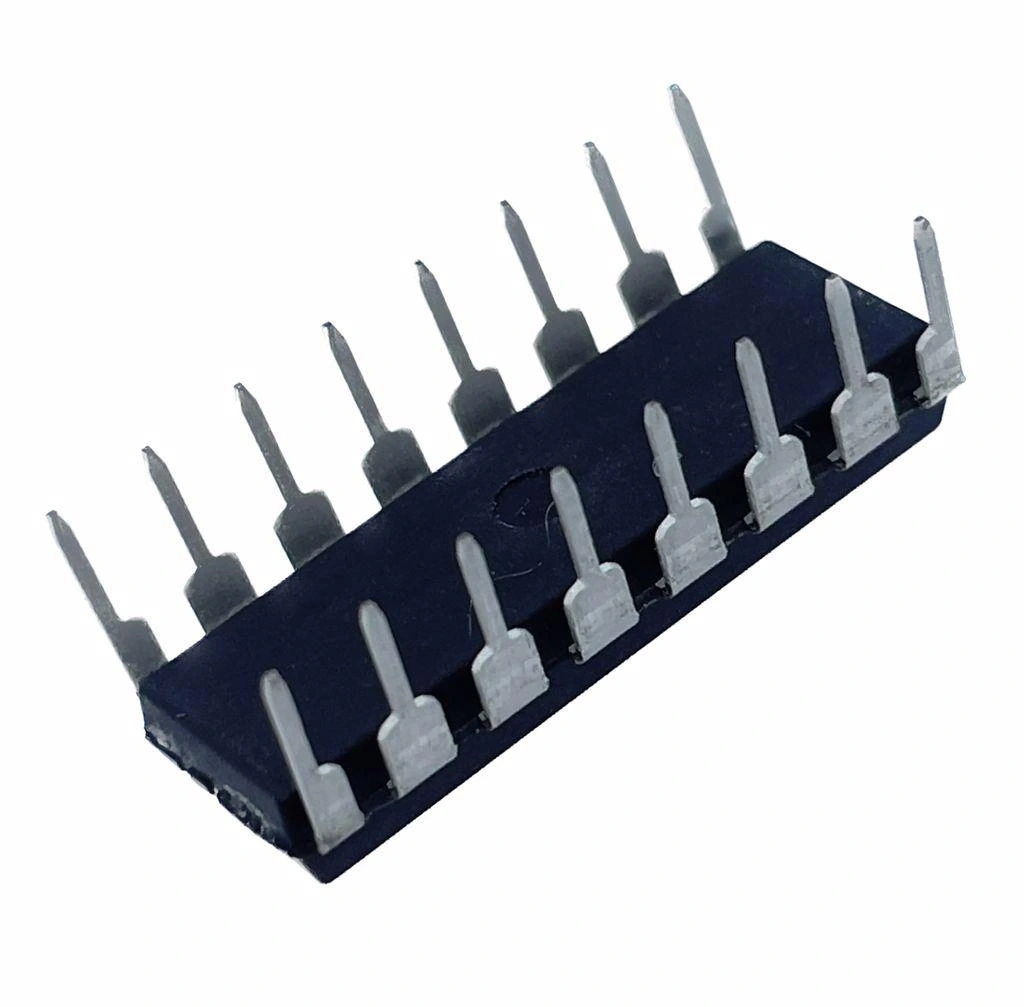

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre, TTL ailesinin LS (Low-power Schottky) serisine ait, 4-bit ikili tam toplayıcı (full adder) işlevine sahip bir entegredir. DIP-16 paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir. İki adet 4-bit ikili sayıyı ve bir taşıma girişini toplayarak, 4-bit toplam ve bir taşıma çıkışı üretir.

Aritmetik işlem üniteleri, hesaplama devreleri ve dijital sayıcılar için temel bir bileşen olan 74LS83, logic entegreler ailesinin önemli bir üyesidir. İkili toplama işlemi, dijital sistemlerin çoğunda temel bir işlemdir ve 74LS83 bu işlemi gerçekleştiren hızlı ve güvenilir bir çözüm sunar.

Aritmetik devrelerde, veri işleme sistemlerinde ve sayısal hesaplama birimlerinde yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin temel yapı taşlarından biri olarak tercih edilmektedir.

Teknik Özellikler

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: 4-Bit Binary Full Adder
• Paket Tipi: DIP-16 (Dual In-line Package)
• Pin Sayısı: 16
• Toplama Kapasitesi: 4-bit + 4-bit + Taşıma Girişi
• Girişler: A1-A4, B1-B4, C0 (taşıma girişi)
• Çıkışlar: Σ1-Σ4 (toplam), C4 (taşıma çıkışı)
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 23ns (toplam), 18ns (taşıma)
• Güç Tüketimi: 150mW (tipik, 5V'da)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Giriş Akımı (IIH): 20µA (maksimum)
• Giriş Akımı (IIL): -0.4mA (maksimum)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 7.5mm × 3.3mm (yaklaşık)
• Ağırlık: 1.0g (yaklaşık)

Kullanım Alanları

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Aritmetik Devreler

• Basit hesap makineleri
• İkili toplama işlemleri
• Aritmetik İşlem Üniteleri (ALU)
• Sayısal karşılaştırma devreleri
• İşaretli ve işaretsiz toplama devreleri

Sayıcı ve Sayaç Devreleri

• Yukarı/aşağı sayıcılar
• Programlanabilir sayıcılar
• Yüksek hızlı sayıcılar
• Belirli bir değere kadar sayan sayıcılar
• Ofset değerli sayıcılar

Veri İşleme Sistemleri

• Adres hesaplama devreleri
• Offset ekleme devreleri
• Veri yolu sistemleri
• Dijital kontrol sistemleri
• Dijital mikrobilgisayarlar

Avantajlar ve Özellikler

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre'nin sağladığı avantajlar ve çözümler.

• Hızlı Toplama İşlemi: Düşük gecikme süresi ile hızlı aritmetik işlem
• Genişletilebilir Yapı: Çoklu birim kullanımıyla daha büyük bit genişlikleri sağlama
• Taşıma Zinciri: Taşıma girişi ve çıkışı ile kaskad bağlantı imkanı
• Tek Paket Çözüm: 4-bit toplama işlemi için tek entegre yeterli
• Düşük Güç Tüketimi: LS teknolojisi ile daha az enerji kullanımı
• Yüksek Çalışma Hızı: 35 MHz'e kadar çalışma frekansı
• Kolay Kullanım: Minimum harici bileşen gereksinimi
• TTL Uyumluluğu: Diğer TTL serisi entegrelerle doğrudan bağlantı
• Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Bağlantı ve Kullanım

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-16 paketi):

• Pin 1 (A4): A sayısı bit 4 (MSB) girişi
• Pin 2 (Σ3): Toplam bit 3 çıkışı
• Pin 3 (A3): A sayısı bit 3 girişi
• Pin 4 (B3): B sayısı bit 3 girişi
• Pin 5 (VCC): Pozitif besleme (+5V)
• Pin 6 (Σ2): Toplam bit 2 çıkışı
• Pin 7 (B2): B sayısı bit 2 girişi
• Pin 8 (A2): A sayısı bit 2 girişi
• Pin 9 (Σ1): Toplam bit 1 (LSB) çıkışı
• Pin 10 (A1): A sayısı bit 1 (LSB) girişi
• Pin 11 (B1): B sayısı bit 1 (LSB) girişi
• Pin 12 (C0): Taşıma girişi
• Pin 13 (C4): Taşıma çıkışı
• Pin 14 (Σ4): Toplam bit 4 (MSB) çıkışı
• Pin 15 (B4): B sayısı bit 4 (MSB) girişi
• Pin 16 (GND): Toprak

İşlem tablosu:

• Toplama Formülü: Σ = A + B + C0
• Çıkış Değeri: 0 ≤ (A + B + C0) ≤ 31
• Taşıma Çıkışı (C4): (A + B + C0) > 15 ise C4 = 1, aksi takdirde C4 = 0
• Toplam Çıkışı (Σ1-Σ4): (A + B + C0) mod 16

Uygulama Örneği

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre kullanarak basit bir 4-bit ikili toplayıcı devresi oluşturma.

Gerekli Komponentler

• 1x 74LS83 4-bit ikili toplayıcı entegresi
• 8x Toggle switch veya DIP switch (giriş değerleri için)
• 4x LED (toplam çıkışı için)
• 1x LED (taşıma çıkışı için)
• 5x 330Ω direnç (LED'ler için)
• 8x 10kΩ pull-down direnci (switch'ler için)
• 1x 0.1µF bypass kapasitör
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS83'ün VCC (pin 5) pinini 5V'a, GND (pin 16) pinini toprağa bağlayın
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• A sayısının girişleri (A1-A4) için 4 adet toggle switch bağlayın
• Her switch'in bir ucunu 74LS83'ün ilgili A girişine (A1: pin 10, A2: pin 8, A3: pin 3, A4: pin 1) bağlayın
• Her switch'in diğer ucunu VCC'ye bağlayın
• Her A giriş pinine 10kΩ pull-down direnci bağlayın (switch açıkken giriş LOW olur)
• B sayısının girişleri (B1-B4) için benzer şekilde 4 adet toggle switch bağlayın
• Her switch'in bir ucunu 74LS83'ün ilgili B girişine (B1: pin 11, B2: pin 7, B3: pin 4, B4: pin 15) bağlayın
• Her switch'in diğer ucunu VCC'ye bağlayın
• Her B giriş pinine 10kΩ pull-down direnci bağlayın
• C0 taşıma girişini (pin 12) GND'ye bağlayın (ilk toplama için taşıma girişi 0)
• Toplam çıkışlarını (Σ1: pin 9, Σ2: pin 6, Σ3: pin 2, Σ4: pin 14) 330Ω dirençler üzerinden LED'lere bağlayın
• LED'lerin diğer uçlarını GND'ye bağlayın
• Taşıma çıkışını (C4: pin 13) 330Ω direnç üzerinden bir LED'e bağlayın, LED'in diğer ucunu GND'ye bağlayın

Bu devre, iki adet 4-bit ikili sayıyı toplar ve sonucu LED'ler aracılığıyla gösterir. A ve B girişleri, toggle switch'ler kullanılarak ayarlanabilir (switch kapalı = 0, açık = 1). Toplam çıkışı (Σ1-Σ4) 4 adet LED ile gösterilirken, taşıma çıkışı (C4) ayrı bir LED ile gösterilir. Örneğin, eğer A = 1001 (9) ve B = 0111 (7) ise, toplam 10000 (16) olur. Bu durumda, Σ1-Σ4 LED'leri 0000 paternini gösterir ve taşıma LED'i yanar, bu da toplamın 16 olduğunu gösterir.

Sorun Giderme ve İpuçları

74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Toplam Sonucu: Giriş bitlerinin doğru sırada bağlandığını kontrol edin (A1/B1 = LSB, A4/B4 = MSB)
• Taşıma İşlemi Sorunları: C0 ve C4 bağlantılarını kontrol edin, kaskad bağlantı için C4'ü sonraki entegrenin C0'ına doğru bağlayın
• Kararsız Çalışma: VCC ve GND arasına bypass kapasitör ekleyin, güç kaynağı kararlılığını kontrol edin
• Giriş Düzeyi Sorunu: Pull-up veya pull-down dirençlerini kontrol edin, yüzen girişleri önleyin
• Yüksek Hızda Çalışmama: Besleme hattında bypass kapasitörler kullanın, bağlantı yollarını kısaltın, taşıma gecikmesini göz önünde bulundurun

Optimal Kullanım İpuçları

• 8-bit toplama için iki 74LS83 entegresi kaskad bağlayın, ilk entegrenin C4'ünü ikinci entegrenin C0'ına bağlayın
• Çıkarma işlemi için ikinci sayıyı (B) 2'nin tümleyeni formuna çevirin ve C0'ı 1 yapın
• Kritik uygulamalarda, giriş değerlerini aynı anda uygulamak için flip-flop'lar veya latch'ler kullanın
• Yüksek hızlı çalışmada taşıma yayılımını göz önünde bulundurun; taşıma look-ahead yöntemleri düşünülebilir
• Giriş ve çıkış sinyallerinin seviyeleri için TTL uyumluluğunu sağlayın (VIH > 2.0V, VIL < 0.8V)
• Kullanılmayan girişleri daima belirli bir lojik seviyeye bağlayın, yüzen bırakmayın

Paket İçeriği

• 74LS83 DIP-16 Taşıyıcı ve Ekleyici Entegre
