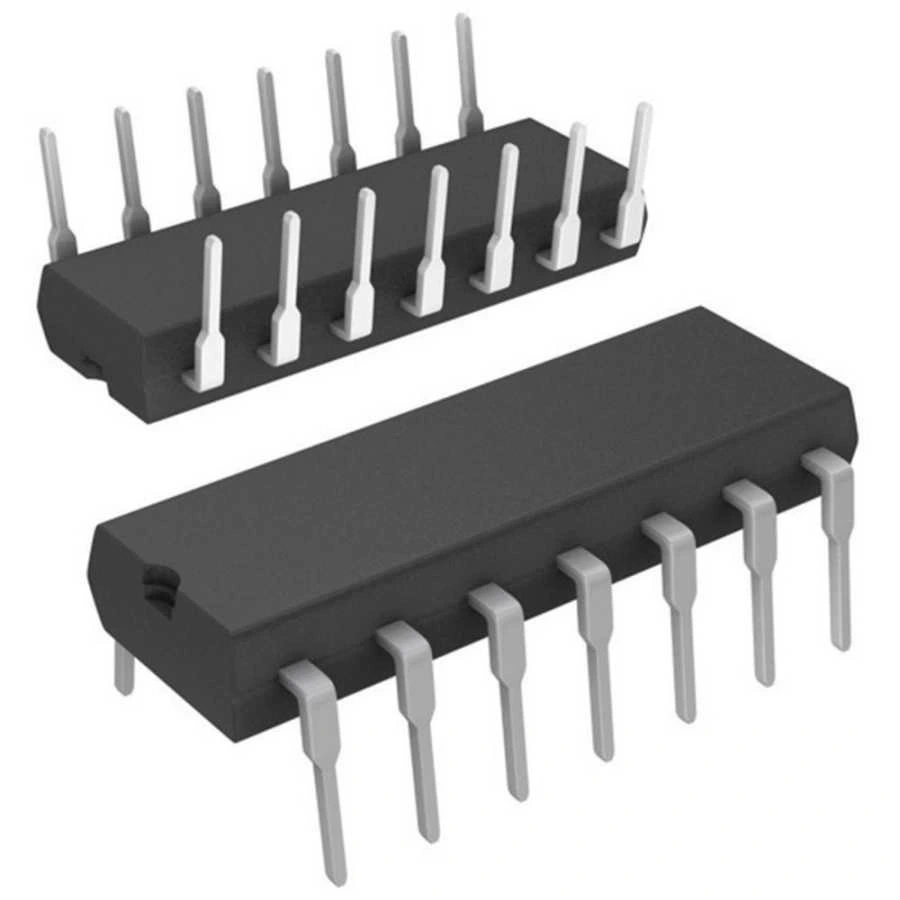

74LS00 DIP-14 Invertor VE Kapı Entegresi, TTL ailesinin LS (Low-power Schottky) serisine ait, dört adet 2-girişli NAND (VE-DEĞİL) kapısı içeren bir lojik entegredir. DIP-14 paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir. Her bir NAND kapısı, iki girişindeki lojik "1" durumlarını kontrol ederek, yalnızca her iki giriş de "1" olduğunda çıkışa "0" aktarır; diğer tüm durumlarda çıkış "1" olur.

Dört bağımsız iki girişli NAND kapısı barındıran 74LS00, logic entegreler ailesinin temel taşlarından biridir. NAND kapısı, evrensel bir mantık kapısı olarak bilinir, çünkü yalnızca NAND kapıları kullanarak diğer tüm temel lojik fonksiyonlar (AND, OR, NOT, NOR) gerçekleştirilebilir. Bu özelliği, 74LS00'ı çeşitli dijital devre tasarımlarında vazgeçilmez kılar.

Temel mantık devreleri, flip-flop'lar, hafıza hücreleri ve çeşitli kontrol sistemlerinde yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

74LS00 DIP-14 Invertor VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: Quad 2-Input NAND Gate
• Paket Tipi: DIP-14 (Dual In-line Package)
• Pin Sayısı: 14
• Mantık Kapı Sayısı: 4 adet bağımsız NAND kapısı
• Giriş Sayısı: Her kapı için 2 giriş, toplam 8 giriş
• Çıkış Sayısı: 4 (her kapı için 1 çıkış)
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 9ns (giriş-çıkış)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Güç Tüketimi: 20mW (tipik, her kapı için)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Giriş Akımı (IIH): 20µA (maksimum)
• Giriş Akımı (IIL): -0.4mA (maksimum)
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
• Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS00 DIP-14 Invertor VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Temel Lojik Uygulamaları

• Temel mantık fonksiyonlarının gerçeklenmesi
• Lojik durum kontrol devreleri
• Lojik seviye dönüştürücüler
• Basit kod çözücüler
• Doğrulama devreleri

Hafıza ve Flip-flop Devreleri

• SR (Set-Reset) latch devreleri
• Basit flip-flop'lar
• Statik hafıza hücreleri
• Veri tutma devreleri
• Durum makineleri

Kontrol ve Zamanlama Sistemleri

• Osilatör devreleri
• Tetikleme kontrol mekanizmaları
• Sayaç kontrol devreleri
• Zamanlama jeneratörleri
• Basit sinyal işleme devreleri

Avantajlar ve Özellikler

74LS00 DIP-14 Invertor VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Kapı: 4 adet bağımsız NAND kapısı tek pakette
• Düşük Güç Tüketimi: LS (Low-power Schottky) teknolojisi ile düşük enerji kullanımı
• Yüksek Hız: 9ns gibi düşük gecikme süresi ile hızlı tepki
• Evrensel Fonksiyon: NAND kapısı ile tüm temel lojik fonksiyonların gerçeklenebilmesi
• TTL Uyumluluğu: Standart TTL lojik seviyelerini destekleme
• Gürültü Bağışıklığı: Yüksek gürültü marjı ile güvenilir çalışma
• Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
• Geniş Uygulama Alanı: Temel lojik devrelerden karmaşık sistemlere kadar kullanım
• Kolay Entegrasyon: DIP-14 paket ile breadboard ve PCB'lere kolay montaj
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Bağlantı ve Kullanım

74LS00 DIP-14 Invertor VE Kapı Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-14 paketi):

• Pin 1 (1A): Birinci NAND kapısı, A girişi
• Pin 2 (1B): Birinci NAND kapısı, B girişi
• Pin 3 (1Y): Birinci NAND kapısı çıkışı
• Pin 4 (2A): İkinci NAND kapısı, A girişi
• Pin 5 (2B): İkinci NAND kapısı, B girişi
• Pin 6 (2Y): İkinci NAND kapısı çıkışı
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (3Y): Üçüncü NAND kapısı çıkışı
• Pin 9 (3B): Üçüncü NAND kapısı, B girişi
• Pin 10 (3A): Üçüncü NAND kapısı, A girişi
• Pin 11 (4Y): Dördüncü NAND kapısı çıkışı
• Pin 12 (4B): Dördüncü NAND kapısı, B girişi
• Pin 13 (4A): Dördüncü NAND kapısı, A girişi
• Pin 14 (VCC): Pozitif besleme girişi (+5V)

Doğruluk tablosu (her bir NAND kapısı için):

• A=0, B=0: Y=1
• A=0, B=1: Y=1
• A=1, B=0: Y=1
• A=1, B=1: Y=0

Uygulama Örneği

74LS00 DIP-14 Invertor VE Kapı Entegresi kullanarak basit bir SR Latch devresi oluşturma.

Gerekli Komponentler

• 1x 74LS00 NAND kapısı entegresi
• 2x Buton (Set ve Reset için)
• 2x 10kΩ pull-up direnci
• 2x LED (kırmızı ve yeşil, durum göstergeleri için)
• 2x 330Ω direnç (LED'ler için)
• 1x 0.1µF bypass kapasitör
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS00'ın VCC (pin 14) ve GND (pin 7) pinlerini besleyin
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• Birinci NAND kapısının A girişini (pin 1) Set butonuna bağlayın
• Set butonunun diğer ucunu GND'ye bağlayın (normalde pull-up direnci ile lojik "1")
• İkinci NAND kapısının B girişini (pin 5) Reset butonuna bağlayın
• Reset butonunun diğer ucunu GND'ye bağlayın (normalde pull-up direnci ile lojik "1")
• Birinci NAND kapısının B girişini (pin 2) ikinci NAND kapısının çıkışına (pin 6) bağlayın
• İkinci NAND kapısının A girişini (pin 4) birinci NAND kapısının çıkışına (pin 3) bağlayın
• Birinci NAND kapısının çıkışını (pin 3) 330Ω direnç üzerinden yeşil LED'e bağlayın (Q çıkışı)
• İkinci NAND kapısının çıkışını (pin 6) 330Ω direnç üzerinden kırmızı LED'e bağlayın (Q? çıkışı)
• LED'lerin diğer uçlarını GND'ye bağlayın

Bu devre, basit bir SR Latch (Set-Reset Flip-Flop) oluşturur. Set butonuna basıldığında Q=1, Q?=0 olur ve bu durum buton bırakıldıktan sonra da korunur. Reset butonuna basıldığında Q=0, Q?=1 olur. Her iki butona aynı anda basmak tanımsız bir duruma yol açabilir, bu kullanımdan kaçınılmalıdır.

Sorun Giderme ve İpuçları

74LS00 DIP-14 Invertor VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Latch Kararlı Değil: Pull-up dirençlerini kontrol edin, geri besleme bağlantılarını doğrulayın
• Beklenen Çıkış Yok: Giriş lojik seviyelerini ve bağlantıları kontrol edin
• Kararsız Çalışma: Besleme hattına bypass kapasitör eklediğinizden emin olun
• Osilatör Çalışmıyor: RC değerlerini ve bağlantıları kontrol edin
• Düşük Çıkış Voltajı: Çıkış yükünün fan-out kapasitesini aşmadığını doğrulayın

Optimal Kullanım İpuçları

• Kullanılmayan NAND girişlerini, istenen lojik fonksiyona göre VCC veya GND'ye bağlayın
• Birden fazla 74LS00 ile oluşturulan devrelerde, besleme parazitlerini azaltmak için her entegre için ayrı bypass kapasitör kullanın
• Sinyal zincirleme uygulamalarında gecikme sürelerini göz önünde bulundurun
• NAND lojik fonksiyonunun evrensel özelliğinden yararlanarak, farklı mantık devrelerini sadece 74LS00 kullanarak gerçekleştirin
• Hassas zamanlama uygulamalarında, tüm girişlerde aynı uzunlukta bağlantı hatları kullanmaya özen gösterin
• TTL lojik ailesi yüksek akım çektiğinden, yeterli güç kaynağı kapasitesi sağlayın
