74HC32 İnvertör VE Kapı Entegresi DIP-14
74HC32 İnvertör VE Kapı Entegresi DIP-14, dört adet 2-girişli OR kapısı içeren yüksek hızlı CMOS teknolojisine dayalı bir mantık entegresidir. Her OR kapısı, iki giriş sinyalinin mantıksal toplama işlemini gerçekleştirir - yani en az bir giriş 1 olduğunda çıkış 1 olur, her iki giriş de 0 olduğunda çıkış 0'dır.
DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. Yüksek hızlı CMOS teknolojisi, düşük güç tüketimi ile birlikte hızlı tepki süreleri sunar.
Geniş besleme voltajı aralığı (2V-6V) ve düşük güç tüketimiyle öne çıkan bu entegre, diğer elektronik komponentler ile birlikte temel lojik devreler, sinyal birleştirme, dijital algılama ve kontrol sistemleri için idealdir.
Teknik Özellikler
74HC32 İnvertör VE Kapı Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Fonksiyon: 4 adet 2-girişli OR kapısı
- Lojik Ailesi: HC (High-Speed CMOS)
- Besleme Gerilimi (Vcc): 2V - 6V DC
- Giriş Sayısı: 8 (her kapı için 2)
- Çıkış Sayısı: 4 (her kapı için 1)
- Yüksek Seviye Çıkış Gerilimi (VOH): Min. Vcc-0.1V
- Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.1V
- Giriş Yüksek Seviye Gerilimi (VIH): Min. 0.7×Vcc
- Giriş Düşük Seviye Gerilimi (VIL): Max. 0.3×Vcc
- Güç Tüketimi: Tipik 4µA statik akım (Vcc=6V)
- Propagasyon Gecikmesi: ~8ns (tipik at Vcc=6V)
- Paket Tipi: DIP-14 (Dual In-line Package)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Pin Sayısı: 14
- Üretim Teknolojisi: CMOS
- Maksimum Çıkış Akımı: ±4mA
- Maksimum Çalışma Frekansı: ~40MHz (Vcc=6V)
- Giriş Kapasitansı: ~3.5pF
- ESD Koruması: >2000V (insan vücudu modeli)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
74HC32 İnvertör VE Kapı Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Sinyal Birleştirme ve Algılama
- Çoklu koşul birleştirme
- "Herhangi biri aktif" algılama devreleri
- Alarm sistemleri
- Tetikleme kontrolü
- Çoklu sensör giriş birleştirme
Dijital Kontrol Sistemleri
- Durum makineleri
- Basit kontrol mantığı
- Mikrodenetleyici yardımcı devreleri
- Aktifleştirme sistemleri
- Kontrol sinyali üretimi
Temel Lojik Uygulamaları
- Mantıksal toplama işlemleri
- Dijital sinyal işleme
- Lojik seviye dönüştürme
- Dijital dekoderler
- XOR temelli devreler
Avantajlar ve Özellikler
74HC32 İnvertör VE Kapı Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.
- 4 Bağımsız OR Kapısı: Tek pakette çoklu mantıksal işlem
- Geniş Besleme Aralığı: 2V - 6V arası çalışabilme
- Düşük Güç Tüketimi: CMOS teknolojisi ile verimli çalışma
- Yüksek Hız: ~8ns propagasyon gecikmesi
- Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
- Fan-out Kapasitesi: 10 CMOS girişi sürebilme
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
- Yüksek Gürültü Bağışıklığı: CMOS teknolojisi ile gürültüye dayanım
- TTL Uyumluluğu: TTL sistemlerle kolayca arabirim oluşturabilme
- Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik
Devre Tasarımı ve Kullanım
74HC32 İnvertör VE Kapı Entegresi DIP-14'ün bağlantıları ve kullanımı hakkında bilgiler.
İpucu: Çoklu koşul kontrolü için sensör veya anahtar çıkışlarını OR kapısının girişlerine bağlayın. Böylece herhangi bir giriş aktif olduğunda sistemi tetikleyen bir devre oluşturabilirsiniz.

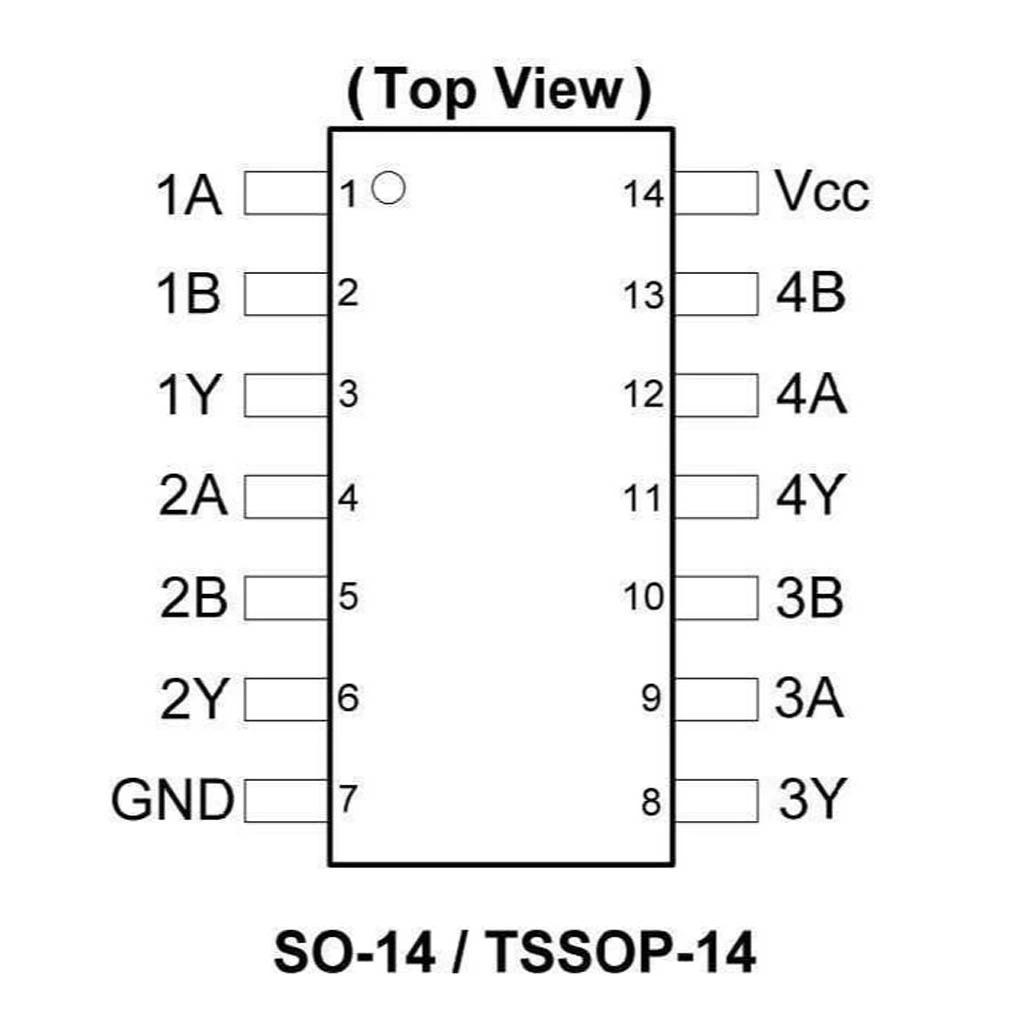

Pin Bağlantıları ve İşlevleri:
- Pin 1 (1A): 1. OR kapısı 1. girişi
- Pin 2 (1B): 1. OR kapısı 2. girişi
- Pin 3 (1Y): 1. OR kapısı çıkışı
- Pin 4 (2A): 2. OR kapısı 1. girişi
- Pin 5 (2B): 2. OR kapısı 2. girişi
- Pin 6 (2Y): 2. OR kapısı çıkışı
- Pin 7 (GND): Toprak
- Pin 8 (3Y): 3. OR kapısı çıkışı
- Pin 9 (3B): 3. OR kapısı 2. girişi
- Pin 10 (3A): 3. OR kapısı 1. girişi
- Pin 11 (4Y): 4. OR kapısı çıkışı
- Pin 12 (4B): 4. OR kapısı 2. girişi
- Pin 13 (4A): 4. OR kapısı 1. girişi
- Pin 14 (VCC): Besleme gerilimi
Temel Bağlantı ve Kullanım İpuçları:
- Besleme: Vcc ve GND arasına 0.1μF bypass kapasitörü ekleyin
- Kullanılmayan Girişler: Lojik 0'a (GND) bağlayın
- Lojik Fonksiyon: OR kapısı çıkışı, en az bir giriş 1 iken 1'dir, her iki giriş de 0 iken 0'dır
- Giriş Pull-down: Yüksek empedanslı kaynaklar için 10kΩ pull-down dirençleri kullanın
- Çıkış Koruması: Uzun hat sürüşlerinde seri direnç eklenmesi önerilir
- LED Sürme: Çıkışa 330Ω-1kΩ arasında seri direnç ekleyin
Sorun Giderme ve İpuçları
74HC32 İnvertör VE Kapı Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Beklenmedik Çıkış Durumu: Giriş voltajlarının VIH/VIL sınırları içinde olduğunu kontrol edin
- Kararsız Çalışma: Bypass kapasitörü ekleyin ve besleme gerilimini kontrol edin
- Yüksek Giriş İmpdansı: Boşta kalan girişlere pull-down dirençleri ekleyin
- Düşük Akım Sürüşü: Fan-out sınırları içinde kaldığınızdan emin olun
- Yanlış Lojik Seviyeler: Besleme voltajını kontrol edin ve 5V sistemlerle bağlantıda dikkatli olun
Performans İyileştirme İpuçları
- Yüksek hızlı uygulamalarda sinyal hatlarını kısa tutun
- TTL sistemlerle arayüz oluştururken seviye uyumluluğuna dikkat edin
- Gürültülü ortamlarda çift bypass kapasitörü (0.1μF + 10μF) kullanın
- Çoklu OR işlemleri için kapıları kaskad bağlayın
- Sinyal kaynağı ile entegre arasında tampon devreler kullanın
