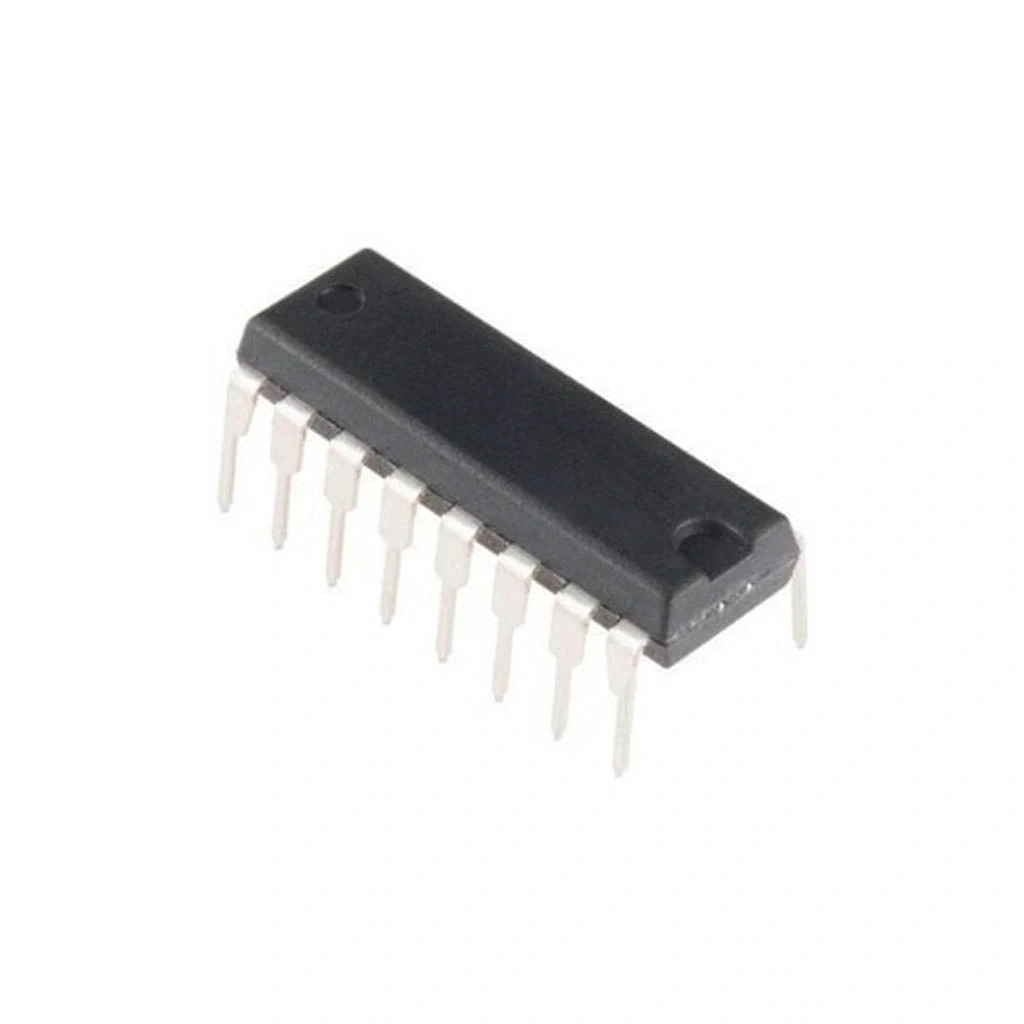

Görsel 1

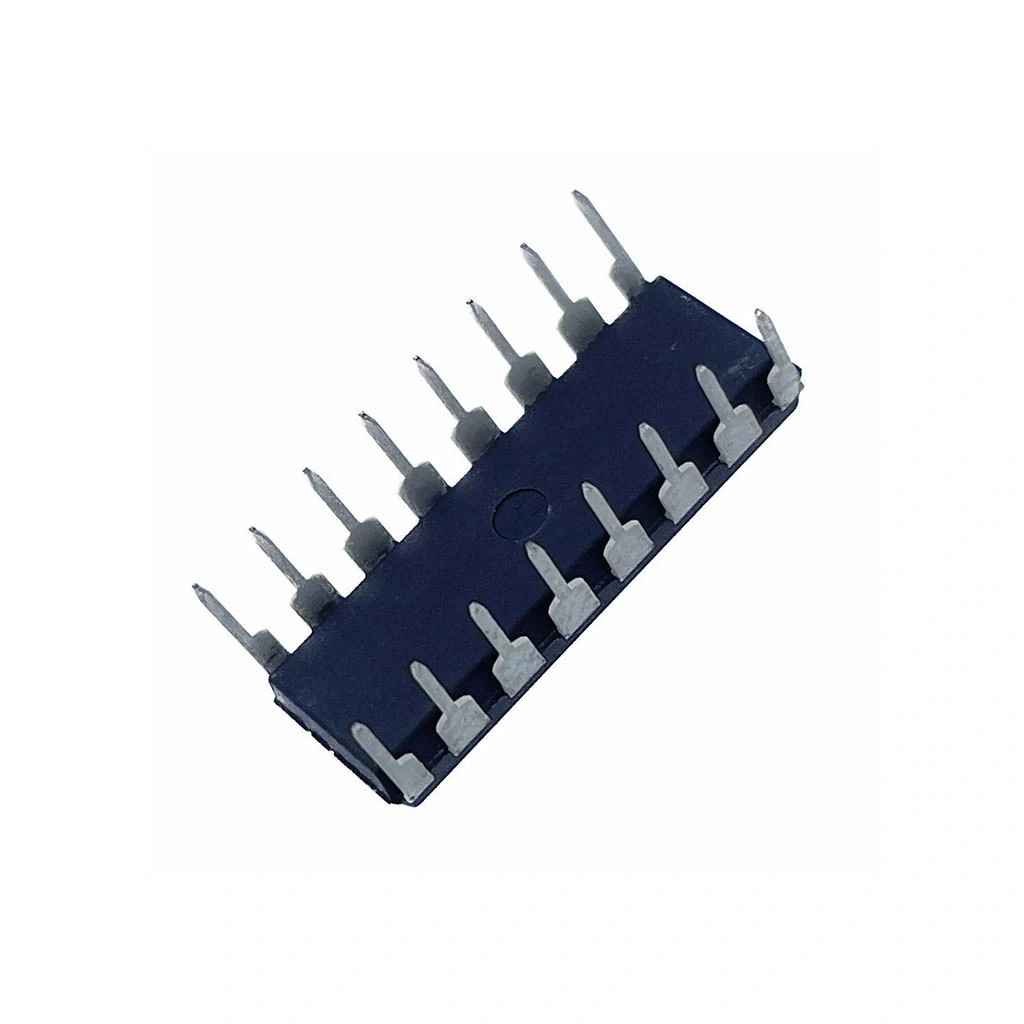

Görsel 2
VoltajPuan : 103
Fiyat:
0,33 USD + KDV
İndirimli Fiyat (%20,9) :
0,26 USD + KDV
Kazancınız 0,07 USD
KDV Dahil:
12,32 TL
Aynı Gün Kargo

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16, 8 girişli 1 çıkışlı veri seçici çoğullayıcı (multiplexer) entegresidir. TTL ailesinin LS (Low-power Schottky) serisine ait olan bu entegre, sekiz farklı veri kaynağından birini 3-bit adres koduna göre seçerek çıkışa aktarma işlevine sahiptir. DIP-16 paketi içinde sunulan 74LS151, düşük güç tüketimi ve hızlı tepki süresi avantajlarıyla, veri seçimi, kod dönüştürme ve dijital çoklama uygulamaları için ideal bir çözüm sunar.

3-bit seçim girişi (A, B, C) ile 8 adet veri kanalından birini seçebilen 74LS151, logic entegreler ailesinin çok yönlü bir parçasıdır. Normal (Y) ve terslenmiş (W) çıkışlar aynı anda kullanılabilir, böylece hem doğru hem de terslenmiş veri aktarımı sağlanır. Enable (Strobe) pini ile çıkışları kontrol etme özelliği, çoklu entegre yapılarında esneklik sunar.

Veri seçimi, dallanma kontrolü, kod dönüştürme ve test sistemlerinde yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, çeşitli dijital sistem tasarımları için temel yapı taşı olarak tercih edilmektedir.


Teknik Özellikler

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

  • Entegre Ailesi: 74LS (Low-power Schottky TTL)
  • Fonksiyon: 8-Input Multiplexer
  • Paket Tipi: DIP-16 (Dual In-line Package)
  • Pin Sayısı: 16
  • Giriş Sayısı: 8 veri girişi (D0-D7)
  • Seçim Girişleri: 3 adres biti (A, B, C)
  • Çıkış Sayısı: 2 (Y-normal çıkış, W-terslenmiş çıkış)
  • Besleme Gerilimi (VCC): 5V (±0.25V)
  • Tipik Gecikme Süresi: 14ns (seçim girişinden çıkışa)
  • Maksimum Çalışma Frekansı: 35 MHz (tipik)
  • Güç Tüketimi: 30mW (tipik)
  • Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
  • Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
  • Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
  • Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
  • Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
  • Fan-out Kapasitesi: 10 LS TTL yükü
  • Enable (Strobe) Girişi: Aktif düşük seviyeli (Active Low)
  • Enable Aktif Olduğunda: Adres seçimi geçerli, çıkışlar aktif
  • Enable Pasif Olduğunda: Y çıkışı "0", W çıkışı "1"
  • Teknoloji: BiCMOS, Silikon
  • RoHS Uyumluluğu: Evet
  • Montaj Türü: Through-Hole (Delikli montaj)
  • Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
  • Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Veri Seçimi ve Yönlendirme

  • Çoklu veri kaynağı seçme uygulamaları
  • Dijital anahtar devreleri
  • Mikroişlemci I/O yönlendirme
  • Bellek adresleme ve seçimi
  • Sinyal router yapıları

Mantık ve Kod Dönüştürücüler

  • Karakter jeneratörleri
  • Hakikat tablosu uygulamaları
  • Programlanabilir kombinasyonel mantık
  • Fonksiyon jeneratörleri
  • Kod dönüştürücüler

Test ve Ölçüm Sistemleri

  • Otomatik test ekipmanları
  • Çoklu sensör veri toplama
  • Dallanma kontrolörleri
  • Sinyal çoğullayıcılar
  • Paralel-seri dönüştürücüler

Avantajlar ve Özellikler

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16'nın sağladığı avantajlar ve çözümler.

  • Sekiz Kanal Seçimi: 3-bit adres ile 8 farklı giriş seçme imkanı
  • Düşük Güç Tüketimi: LS (Low-power Schottky) teknolojisi ile 30mW tipik tüketim
  • Çift Çıkış: Normal (Y) ve terslenmiş (W) çıkışlar ile esneklik
  • Hızlı Tepki Süresi: 14ns gibi düşük gecikme ile yüksek hızlı uygulamalar
  • Enable Kontrolü: Strobe pini ile seçici davranışın kontrolü
  • TTL Uyumluluğu: Standart TTL lojik seviyelerini destekleme
  • Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
  • Geniş Uygulama Alanı: Çeşitli dijital seçim ve kodlama uygulamaları
  • Kolay Entegrasyon: DIP-16 paket ile breadboard ve PCB'lere kolay montaj
  • Güvenilir Çalışma: Yüksek gürültü bağışıklığı ve kararlı çalışma

Bağlantı ve Kullanım

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16'nın bağlantı ve kullanım detayları hakkında bilgiler.

İpucu: 74LS151 multiplexer'ı kullanırken, veri seçimi A, B ve C seçim girişleri ile yapılır. A en düşük bit (LSB), C en yüksek bit (MSB) olacak şekilde 3-bit adres oluşturulur. Örneğin, A=0, B=1, C=0 kombinasyonu (ikili olarak 010) D2 girişini seçer. Strobe (Enable) girişi aktif-düşük olduğundan, normal çalışma için GND'ye bağlanmalıdır; yüksek seviyeye çekilirse Y çıkışı her zaman 0, W çıkışı her zaman 1 olur. Mikroişlemci kontrollü sistemlerde, adres pinleri doğrudan mikroişlemcinin 3 çıkış pinine bağlanabilir.

Pin konfigürasyonu (DIP-16 paketi):

  • Pin 1 (D3): Veri girişi 3
  • Pin 2 (D2): Veri girişi 2
  • Pin 3 (D1): Veri girişi 1
  • Pin 4 (D0): Veri girişi 0
  • Pin 5 (Y): Normal çıkış
  • Pin 6 (W): Terslenmiş çıkış
  • Pin 7 (STROBE): Enable girişi (aktif düşük)
  • Pin 8 (GND): Toprak bağlantısı
  • Pin 9 (C): Seçim girişi C (MSB)
  • Pin 10 (B): Seçim girişi B
  • Pin 11 (A): Seçim girişi A (LSB)
  • Pin 12 (D7): Veri girişi 7
  • Pin 13 (D6): Veri girişi 6
  • Pin 14 (D5): Veri girişi 5
  • Pin 15 (D4): Veri girişi 4
  • Pin 16 (VCC): Pozitif besleme girişi (+5V)

Seçim ve kontrol mantığı:

  • Strobe = 1: Y çıkışı her zaman "0", W çıkışı her zaman "1" (devre dışı)
  • Strobe = 0: Seçilen veri girişi Y çıkışına aktarılır, W çıkışında terslenir
  • A, B, C = 000: D0 girişi seçilir
  • A, B, C = 001: D1 girişi seçilir
  • A, B, C = 010: D2 girişi seçilir
  • A, B, C = 011: D3 girişi seçilir
  • A, B, C = 100: D4 girişi seçilir
  • A, B, C = 101: D5 girişi seçilir
  • A, B, C = 110: D6 girişi seçilir
  • A, B, C = 111: D7 girişi seçilir

Uygulama Örneği

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16 kullanarak basit bir veri seçici devresi oluşturma.

Gerekli Komponentler

  • 1x 74LS151 Multiplexer
  • 2x LED (normal ve terslenmiş çıkışları göstermek için)
  • 2x 330Ω direnç (LED'ler için)
  • 8x Anahtar veya jumper (veri girişleri için)
  • 3x Anahtar (seçim girişleri için)
  • 1x Anahtar (Strobe için)
  • 3x 10kΩ direnç (A, B, C pull-down için)
  • 1x 10kΩ direnç (Strobe pull-up için)
  • 1x 0.1µF kapasitör (besleme bypassı)
  • Breadboard ve bağlantı telleri
  • 5V DC güç kaynağı

Bağlantı Adımları

  • 74LS151'in VCC (pin 16) ve GND (pin 8) pinlerini besleyin
  • VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
  • Strobe (pin 7) pinini bir anahtar üzerinden GND'ye bağlayın
  • Strobe için 10kΩ pull-up direnci kullanın (normalde yüksek)
  • A, B, C (pin 11, 10, 9) seçim pinlerini anahtarlar ile kontrol edin
  • A, B, C için 10kΩ pull-down dirençleri kullanın (normalde düşük)
  • D0-D7 veri girişlerini (pin 4, 3, 2, 1, 15, 14, 13, 12) DIP switchlere veya jumper'lara bağlayın
  • Y çıkışını (pin 5) 330Ω direnç üzerinden bir LED'e bağlayın
  • W çıkışını (pin 6) 330Ω direnç üzerinden başka bir LED'e bağlayın
  • LED'lerin diğer uçlarını GND'ye bağlayın

Sorun Giderme ve İpuçları

74LS151 Multiplexer/Demultiplexer Entegresi DIP-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Çıkış Yok: Strobe pininin GND'ye bağlı olduğunu kontrol edin
  • Yanlış Veri Seçimi: A, B, C pinlerinin doğru seviyelere çekildiğini doğrulayın
  • Kararsız Çıkış: Besleme hattına bypass kapasitör eklediğinizden emin olun
  • Düşük Çıkış Voltajı: Çıkış yükünün fan-out kapasitesini aşmadığını kontrol edin
  • Beklenmeyen Tepkiler: Kullanılmayan girişlerin tanımlı durumlarda olduğunu kontrol edin

Optimal Kullanım İpuçları

  • Hakikat tablosu gerçeklemesinde, D0-D7 girişlerine doğrudan lojik seviyeler uygulayın
  • Programlanabilir mantık için jumperlar veya DIP switchler kullanın
  • Yüksek frekanslı uygulamalarda, bağlantı hatlarını kısa tutun
  • Geniş veri çoğullaması için birden fazla 74LS151 paralel kullanın
  • Strobe pinini dallanma kontrolü veya enable/disable işlemleri için kullanın
  • W çıkışını harici inverter yerine Y'nin tümleyeni olarak kullanın

Paket İçeriği


İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Entegreler

Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Logic Entegreler

Dijital lojik fonksiyonları için çeşitli TTL ve CMOS entegreleri keşfedin.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve lojik entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.

  • Kalite Güvencesi: Orijinal ve güvenilir entegreler
  • Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
  • Hızlı Teslimat: Stoktan hızlı gönderim imkanı
  • Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
  • Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
  • Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

74LS151 ile 74LS157 arasındaki fark nedir?

74LS151 8:1 multiplexer olup, 3-bit adres ile 8 girişten birini seçer. 74LS157 ise 2:1 multiplexer olup, 4 paralel kanal için 1-bit seçim sunar.

Strobe (Enable) pini nasıl kullanılır?

Aktif-düşük olan Strobe pini, düşük seviyede iken entegrenin normal çalışmasını sağlar. Yüksek seviyede iken Y=0, W=1 olarak sabitlenir.

74LS151 ile hakikat tablosu nasıl gerçeklenir?

D0-D7 girişlerine istenen lojik fonksiyonun hakikat tablosundaki çıkış değerleri bağlanır. A, B, C giriş kombinasyonları ile bu değerler okunur.

16 giriş için 74LS151 nasıl kullanılır?

İki adet 74LS151 kullanılır, her birinin 8 girişi ayrı veri kaynaklarına bağlanır. Çıkışları bir 2:1 multiplexer ile birleştirilip 4-bit adres oluşturulur.

Y ve W çıkışları arasındaki ilişki nedir?

W çıkışı Y'nin tümleyenidir. Y=1 iken W=0, Y=0 iken W=1 olur. Bu özellik hem pozitif hem negatif lojik sistemlerde aynı anda çalışabilmeyi sağlar.

74LS151 ile analog sinyaller seçilebilir mi?

Sınırlı ölçüde mümkündür. Analog sinyal TTL seviyeleri içinde kalmalıdır. Gerçek analog uygulamalar için 4051 gibi CMOS analog multiplexerlar tercih edilmelidir.

14ns gecikme süresi ne demektir?

Seçim girişlerindeki değişiklik ile çıkışın kararlı hale gelmesi arasındaki süredir. Yüksek hızlı sistemlerde zamanlama hesaplarında dikkate alınmalıdır.

Seçim pinleri (A, B, C) yüzen bırakılabilir mi?

Asla bırakılmamalıdır. Tanımsız durumlara ve kararsız çalışmaya yol açar. Kullanılmayan kontrol pinleri pull-up/down dirençleri ile sabitlenmelidir.
