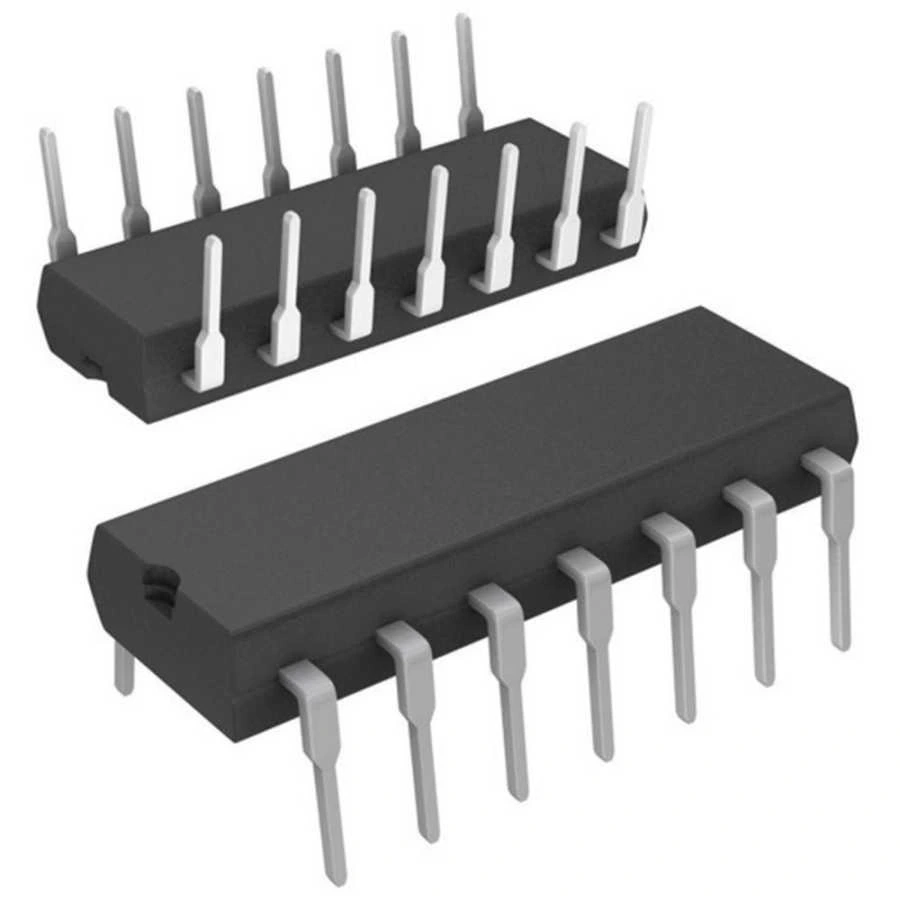

74LS11 DIP-14 Invertor VE Kapı Entegresi, TTL ailesinin LS (Low-power Schottky) serisine ait, üç adet 3-girişli AND kapısı içeren bir lojik entegredir. DIP-14 paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir. Her AND kapısı, üç girişindeki lojik durumları değerlendirerek, yalnızca tüm girişler "1" olduğunda çıkışa "1" aktarır; herhangi bir giriş "0" olduğunda çıkış "0" olur.

Üç bağımsız 3-girişli AND kapısı barındıran 74LS11, logic entegreler ailesinin temel parçalarından biridir. Geniş fan-out kapasitesi ve düşük güç tüketimi sayesinde, birçok lojik anahtarlama ve kontrol fonksiyonunu tek pakette gerçekleştirme imkanı sunar. TTL uyumlu girişleri ve çıkışları, diğer dijital entegrelerle sorunsuz çalışma sağlar.

Dijital mantık devreleri, kontrol sistemleri ve kod çözücüler gibi uygulamalarda yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

74LS11 DIP-14 Invertor VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: Triple 3-Input AND Gate
• Paket Tipi: DIP-14 (Dual In-line Package)
• Pin Sayısı: 14
• Mantık Kapı Sayısı: 3 adet bağımsız 3-girişli AND kapısı
• Giriş Sayısı: Her kapı için 3 giriş, toplam 9 giriş
• Çıkış Sayısı: 3 (her kapı için 1 çıkış)
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 10ns (giriş-çıkış)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Güç Tüketimi: 22mW (tipik, her kapı için)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Giriş Akımı (IIH): 20µA (maksimum)
• Giriş Akımı (IIL): -0.4mA (maksimum)
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
• Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS11 DIP-14 Invertor VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Dijital Lojik Uygulamaları

• Lojik koşul dedektörleri
• Çoklu giriş karşılaştırma devreleri
• Lojik AND işlemi gerektiren devreler
• Koşullu kontrol sistemleri
• Bit-kontrol uygulamaları

Kod Çözücü ve Veri Seçici Uygulamaları

• Adres kod çözücüler
• Dijital dekoderler
• Basit multiplexer/demultiplexer devreleri
• Veri seçici devreler
• Bellek adres kod çözücüleri

Kontrol ve İşaretleme Sistemleri

• Dijital karşılaştırıcılar
• Sensör durum kontrol devreleri
• Güvenlik sistemleri
• Onay devre mantığı
• Dahili kilit (interlock) devreleri

Avantajlar ve Özellikler

74LS11 DIP-14 Invertor VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Kapı: 3 adet bağımsız 3-girişli AND kapısı tek pakette
• Düşük Güç Tüketimi: LS (Low-power Schottky) teknolojisi ile düşük enerji kullanımı
• Yüksek Hız: 10ns gibi düşük gecikme süresi ile hızlı tepki
• Standart TTL Uyumluluğu: 5V lojik sistemlerle sorunsuz entegrasyon
• Gürültü Bağışıklığı: TTL teknolojisinin karakteristik gürültü marjı
• Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
• Ek Donanım Minimizasyonu: 3-girişli yapı sayesinde daha az entegre kullanımı
• Kolay Entegrasyon: DIP-14 paket ile breadboard ve PCB'lere kolay montaj
• Geniş Uygulama Alanı: Dijital mantık ve kontrol sistemleri için çok yönlü kullanım
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Bağlantı ve Kullanım

74LS11 DIP-14 Invertor VE Kapı Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-14 paketi):

• Pin 1 (1A): Birinci AND kapısı, A girişi
• Pin 2 (1B): Birinci AND kapısı, B girişi
• Pin 3 (1C): Birinci AND kapısı, C girişi
• Pin 4 (NC): Bağlantı yok
• Pin 5 (2A): İkinci AND kapısı, A girişi
• Pin 6 (2B): İkinci AND kapısı, B girişi
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (2C): İkinci AND kapısı, C girişi
• Pin 9 (2Y): İkinci AND kapısı çıkışı
• Pin 10 (3C): Üçüncü AND kapısı, C girişi
• Pin 11 (3B): Üçüncü AND kapısı, B girişi
• Pin 12 (3A): Üçüncü AND kapısı, A girişi
• Pin 13 (3Y): Üçüncü AND kapısı çıkışı
• Pin 14 (VCC): Pozitif besleme girişi (+5V)

NOT: Pin 4'e dikkat edin, bu pin kullanılmamıştır (No Connection). Ayrıca birinci AND kapısının çıkışı Pin 12'dir, bu bağlantı düzenine dikkat edilmelidir.

Doğruluk tablosu (her bir 3-girişli AND kapısı için):

• A=0, B=0, C=0: Y=0
• A=0, B=0, C=1: Y=0
• A=0, B=1, C=0: Y=0
• A=0, B=1, C=1: Y=0
• A=1, B=0, C=0: Y=0
• A=1, B=0, C=1: Y=0
• A=1, B=1, C=0: Y=0
• A=1, B=1, C=1: Y=1

Uygulama Örneği

74LS11 DIP-14 Invertor VE Kapı Entegresi kullanarak basit bir 3-koşullu alarm devresi oluşturma.

Gerekli Komponentler

• 1x 74LS11 3-girişli AND kapısı entegresi
• 3x Sensör/anahtar (normalde açık kontaklar)
• 3x 10kΩ pull-down direnci
• 1x LED (kırmızı alarm göstergesi)
• 1x 330Ω direnç (LED için)
• 1x Buzzer (opsiyonel, sesli alarm için)
• 1x BC547 veya 2N2222 transistör (buzzer için, opsiyonel)
• 1x 1kΩ direnç (transistör bazı için, opsiyonel)
• 1x 0.1µF bypass kapasitör
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS11'in VCC (pin 14) ve GND (pin 7) pinlerini besleyin
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• Birinci AND kapısını kullanın: 1A (pin 1), 1B (pin 2), ve 1C (pin 3) girişlerini sensörlere bağlayın
• Her sensörü VCC'ye ve 10kΩ pull-down direnci ile GND'ye bağlayın
• Birinci AND kapısının çıkışını (1Y, pin 12) 330Ω direnç üzerinden LED'e bağlayın
• LED'in diğer ucunu GND'ye bağlayın
• Opsiyonel sesli alarm için, AND çıkışını 1kΩ direnç üzerinden transistörün bazına bağlayın
• Transistörün emitörünü GND'ye, kollektörünü buzzer'ın bir ucuna bağlayın
• Buzzer'ın diğer ucunu VCC'ye bağlayın

Bu devre, üç sensörün de aktif (lojik "1") olması durumunda alarm verecektir. Herhangi bir sensör deaktif olduğunda (lojik "0"), alarm kapanır. Bu prensip, güvenlik sistemleri, endüstriyel kontrol ve çeşitli koşul tabanlı uygulamalar için kullanılabilir.

Sorun Giderme ve İpuçları

74LS11 DIP-14 Invertor VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Alınamıyor: Tüm girişlerin lojik "1" seviyesinde olduğunu kontrol edin
• Kararsız Çıkışlar: Besleme hattına bypass kapasitör eklediğinizden emin olun
• Yanlış Çıkış Durumu: Tüm girişlerin doğru bağlandığını ve tanımlı lojik seviyelerde olduğunu kontrol edin
• Düşük Çıkış Voltajı: Besleme voltajını ve çıkış yükünün fan-out kapasitesini aşmadığını kontrol edin
• Aşırı Isınma: Kısa devre olmadığından ve besleme voltajının doğru olduğundan emin olun

Optimal Kullanım İpuçları

• Kullanılmayan AND kapı girişlerini VCC'ye bağlayın (lojik "1")
• Tüm TTL girişlerini tanımlı durumlarda tutun, asla yüzen bırakmayın
• Giriş sinyallerinin temiz ve gürültüsüz olmasını sağlayın
• Sensör girişleri için pull-up veya pull-down dirençleri kullanın
• Yüksek fan-out gerektiren uygulamalarda çıkışı buffer ile güçlendirin
• Daha karmaşık lojik fonksiyonlar için birden fazla kapıyı birleştirin

Paket İçeriği

• 74LS11 DIP-14 Invertor VE Kapı Entegresi
