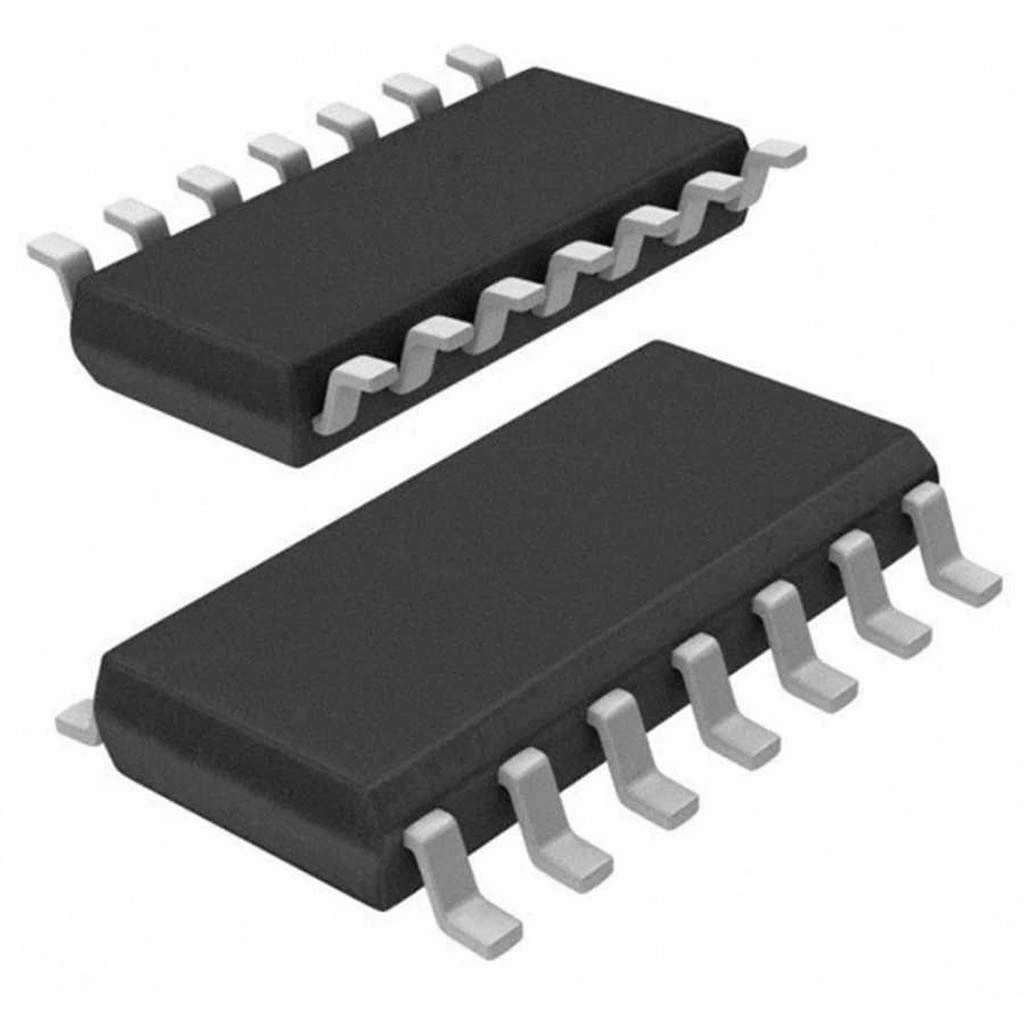

74LS74 Flip-Flop Entegresi SOIC-14
74LS74 Flip-Flop Entegresi SOIC-14, TTL ailesinin LS (Low-power Schottky) serisine ait, iki adet bağımsız D tipi flip-flop içeren bir lojik entegredir. SOIC-14 SMD paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir. Her bir D flip-flop, pozitif kenar tetiklemelidir - yani saat sinyalinin yükselen kenarında (LOW'dan HIGH'a geçişte) tetiklenir ve asenkron preset ve clear girişleri bulunur.
Durum makineleri, veri yakalama ve hafıza uygulamaları için temel bir yapı taşı olan 74LS74, logic entegreler ailesinin önemli üyelerindendir. D flip-flop'un basitliği ve öngörülebilirliği, 74LS74'ü dijital sistemlerde veri depolama ve senkronizasyon için ideal bir eleman haline getirir.
Veri yakalama, kenar algılama, zamanlama devreleri ve senkron sayıcılarda yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin temel yapı taşlarından biri olarak tercih edilmektedir. SOIC-14 paket yapısı, dar alan gerektiren yüzey montaj uygulamaları için uygundur.
Teknik Özellikler
74LS74 Flip-Flop Entegresi SOIC-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Ailesi: 74LS (Low-power Schottky TTL)
- Fonksiyon: Dual D Flip-Flop with Preset and Clear
- Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
- Pin Sayısı: 14
- Flip-Flop Tipi: D, pozitif kenar tetiklemeli
- Flip-Flop Sayısı: 2 adet bağımsız D flip-flop
- Tetikleme Tipi: Pozitif kenar (LOW'dan HIGH'a geçiş)
- Girişler: D (data), CLK (saat), PRE (preset), CLR (clear)
- Çıkışlar: Q, Q? (Q'nun tersi)
- Besleme Gerilimi (VCC): 5V (±0.25V)
- Tipik Gecikme Süresi: 15ns (CLK-Q)
- Maksimum Çalışma Frekansı: 40 MHz (tipik)
- Güç Tüketimi: 35mW (tipik, her flip-flop için)
- Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
- Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
- Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
- Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
- Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
- Fan-out Kapasitesi: 10 LS TTL yükü
- Asenkron Preset/Clear: Aktif LOW (lojik 0)
- Setup Time: 20ns (tipik)
- Hold Time: 5ns (tipik)
- Recovery Time (Preset/Clear): 20ns (tipik)
- Teknoloji: BiCMOS, Silikon
- Montaj Türü: SMD (Surface Mount Device)
- RoHS Uyumluluğu: Evet
- Boyutlar: 8.75mm × 3.9mm × 1.58mm (yaklaşık)
- Pin Aralığı: 1.27mm (50 mil)
- Ağırlık: 0.1g (yaklaşık)
Kullanım Alanları
74LS74 Flip-Flop Entegresi SOIC-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Veri Depolama ve İşleme
- Veri yakalama devreleri
- Sinyal senkronizasyonu
- Kenar dedektörleri
- Darbe algılama
- Durum hafızası
Sayıcı ve Zamanlama Devreleri
- Senkron sayıcılar
- Frekans bölücüler
- Zamanlama kontrolörleri
- Pals genişlik modülatörleri
- Geciktirme hatları
Durum Makineleri
- Basit sıralı kontrol devreleri
- Durum göstergesi
- Protokol denetleyicileri
- Geçiş detektörleri
- Kontrol sekansları
Avantajlar ve Özellikler
74LS74 Flip-Flop Entegresi SOIC-14'ün sağladığı avantajlar ve çözümler.
- SMD Paket Avantajı: Kompakt boyut ve yüzey montaj kolaylığı
- Çift D Flip-Flop: İki bağımsız veri depolama birimi tek pakette
- Pozitif Kenar Tetikleme: Saat sinyalinin yükselen kenarında güvenilir veri yakalama
- Asenkron Kontrol: Preset ve clear girişleri ile anlık durum kontrolü
- Düşük Güç Tüketimi: LS teknolojisi ile daha az enerji kullanımı
- Yüksek Çalışma Hızı: 40 MHz'e kadar çalışma frekansı
- Tümleyici Çıkışlar: Hem Q hem de Q? çıkışlarına erişim
- TTL Uyumluluğu: Diğer TTL serisi entegrelerle doğrudan bağlantı
- Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
- Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik
Bağlantı ve Kullanım
74LS74 Flip-Flop Entegresi SOIC-14'ün bağlantı ve kullanım detayları hakkında bilgiler.
İpucu: 74LS74 D flip-flop'lar yükselen kenarda (LOW'dan HIGH'a geçiş) tetiklenirler; saat sinyal kenarını doğru ayarlayın. D girişindeki veri, saat yükselen kenarında yakalanıp Q çıkışına aktarılır; diğer zamanlarda D girişindeki değişiklikler çıkışı etkilemez. Preset ve Clear girişleri aktif-LOW'dur, yani 0 uygulandığında hemen etki ederler; kullanılmadıklarında HIGH (1) seviyesine çekilmelidirler. Preset ve Clear aynı anda aktif (LOW) yapılmamalıdır; bu durumda hem Q hem de Q? HIGH olur, bu geçersiz bir durumdur. SOIC-14 SMD paket doğrudan breadboard'a uymaz, adaptör kartı veya SMD lehimleme gerektir. Setup time (D girişindeki verinin saat kenarından önce sabit kalması gereken süre) ve hold time (saat kenarından sonra sabit kalması gereken süre) değerlerine dikkat edin. Bypass kapasitörü VCC ve GND arasına olabildiğince yakın bağlayın; bu, özellikle yüksek frekanslı uygulamalarda önemlidir.
Pin konfigürasyonu (SOIC-14 paketi):
- Pin 1 (1CLR): Birinci flip-flop clear girişi (aktif LOW)
- Pin 2 (1D): Birinci flip-flop veri girişi
- Pin 3 (1CLK): Birinci flip-flop saat girişi
- Pin 4 (1PRE): Birinci flip-flop preset girişi (aktif LOW)
- Pin 5 (1Q): Birinci flip-flop Q çıkışı
- Pin 6 (1Q?): Birinci flip-flop Q? çıkışı
- Pin 7 (GND): Toprak
- Pin 8 (2Q?): İkinci flip-flop Q? çıkışı
- Pin 9 (2Q): İkinci flip-flop Q çıkışı
- Pin 10 (2PRE): İkinci flip-flop preset girişi (aktif LOW)
- Pin 11 (2CLK): İkinci flip-flop saat girişi
- Pin 12 (2D): İkinci flip-flop veri girişi
- Pin 13 (2CLR): İkinci flip-flop clear girişi (aktif LOW)
- Pin 14 (VCC): Pozitif besleme (+5V)
D flip-flop fonksiyon tablosu:
- D=0, CLK↑: Q=0, Q?=1
- D=1, CLK↑: Q=1, Q?=0
- PRE=0, CLR=1: Q=1, Q?=0 (asenkron preset)
- PRE=1, CLR=0: Q=0, Q?=1 (asenkron clear)
- PRE=0, CLR=0: Q=1, Q?=1 (geçersiz durum)
- PRE=1, CLR=1: Normal çalışma (saat kontrolü altında)
Uygulama Örneği
74LS74 Flip-Flop Entegresi SOIC-14 kullanarak basit bir frekans bölücü devresi oluşturma.
Gerekli Komponentler
- 1x 74LS74 D flip-flop entegresi (SOIC-14)
- 1x SOIC-14 to DIP-14 adaptör kartı (breadboard ile çalışmak için)
- 1x Sinyal kaynağı (kare dalga, 1-40 MHz arası)
- 2x 10kΩ pull-up direnci (PRE ve CLR için)
- 2x LED (çıkış göstergesi için)
- 2x 330Ω direnç (LED'ler için)
- 1x 0.1µF seramik bypass kapasitör
- Breadboard ve bağlantı telleri
- 5V DC güç kaynağı
Bağlantı Adımları
- 74LS74'ü SOIC-14 adaptör kartına monte edin
- Adaptör kartın VCC (pin 14) pinini 5V'a, GND (pin 7) pinini toprağa bağlayın
- VCC ve GND arasına 0.1µF bypass kapasitör bağlayın (adaptör kartın hemen yanına)
- Her iki flip-flop'un PRE (pin 4 ve pin 10) ve CLR (pin 1 ve pin 13) girişlerini 10kΩ pull-up dirençleri ile 5V'a bağlayın
- Sinyal kaynağını birinci flip-flop'un CLK (pin 3) girişine bağlayın
- Birinci flip-flop'un Q? çıkışını (pin 6) birinci flip-flop'un D girişine (pin 2) bağlayın
- Birinci flip-flop'un Q çıkışını (pin 5) 330Ω direnç üzerinden birinci LED'e bağlayın, LED'in diğer ucunu GND'ye bağlayın
- Birinci flip-flop'un Q çıkışını ayrıca ikinci flip-flop'un CLK girişine (pin 11) bağlayın
- İkinci flip-flop'un Q? çıkışını (pin 8) ikinci flip-flop'un D girişine (pin 12) bağlayın
- İkinci flip-flop'un Q çıkışını (pin 9) 330Ω direnç üzerinden ikinci LED'e bağlayın, LED'in diğer ucunu GND'ye bağlayın
Bu devre, 4'e bölücü frekans devresi oluşturur. İlk flip-flop, giriş frekansını 2'ye böler. Her flip-flop, D girişine Q? çıkışını bağlayarak "toggle" modunda çalışır, yani her saat darbesi yükselen kenarında çıkış durumunu tersine çevirir. İlk flip-flop'un çıkışı ikinci flip-flop'un saat girişini sürer, böylece ikinci flip-flop ilk flip-flop'un frekansını tekrar 2'ye böler. Sonuç olarak, ikinci flip-flop'un çıkışı, orijinal giriş frekansının 1/4'ü olur. LED'ler, bölünmüş frekansları görsel olarak gösterir. Daha yüksek bölünme oranları için daha fazla 74LS74 eklenebilir.
Sorun Giderme ve İpuçları
74LS74 Flip-Flop Entegresi SOIC-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Montaj Zorluğu: SOIC-14 to DIP-14 adaptör kartı kullanın veya reflow lehimleme teknikleri uygulayın
- Tetikleme Sorunu: Saat sinyalinin yükselen kenarda temiz bir geçiş yaptığından emin olun
- Kararsız Çalışma: Preset ve Clear girişlerinin pull-up dirençlerle HIGH tutulduğunu doğrulayın
- Veri Yakalama Hatası: Setup time ve hold time gereksinimlerinin karşılandığını kontrol edin
- Yüksek Frekansta Sorunlar: Bypass kapasitörün yakınlığını kontrol edin, sinyal yollarını kısaltın
Optimal Kullanım İpuçları
- Toggle mod için Q? çıkışını D girişine bağlayın; böylece her saat darbesinde çıkış durumu tersine döner
- İki flip-flop'u art arda bağlayarak frekans bölücüler oluşturun; n adet flip-flop ile 2^n bölünme elde edilir
- Veri yakalama uygulamalarında, saat kenarından önce veri sinyalinin stabil olduğundan emin olun
- Saat sinyallerinin temiz kenarlar içerdiğinden emin olun, gerekirse Schmitt trigger buffer kullanın
- Besleme gürültüsünü azaltmak için, VCC ve GND pinlerine mümkün olduğunca yakın bypass kapasitörler yerleştirin
- SOIC paket için PCB tasarlarken, ısı dağılımını iyileştirmek için yeterli bakır alan bırakın
