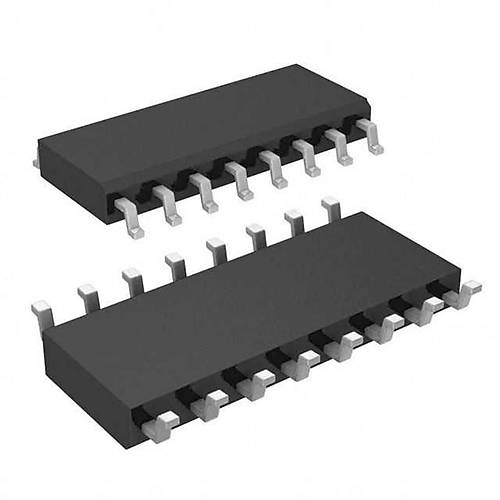

74HC4050 Buffer Entegresi SOIC-16
74HC4050 Buffer Entegresi SOIC-16, altı bağımsız yüksek hızlı CMOS buffer (tampon) içeren ve farklı gerilim seviyelerinde çalışabilen bir entegredir. Her buffer kanalı, farklı lojik voltaj seviyelerini birbirine uyumlu hale getirmek için kullanılır ve 2V-6V arası geniş besleme voltajı ile her bir kanaldaki sinyali yükseltmeksizin tamponlar.
SOIC-16 (Small Outline Integrated Circuit) SMD paketinde sunulan bu logic entegre, yüzey montaj PCB'lere kolay entegrasyon sağlar. Seviye dönüştürücü özelliği ile farklı voltaj seviyelerindeki sistemler arasında güvenli iletişim sağlar.
Düşük güç tüketimi ve yüksek çalışma hızıyla öne çıkan bu entegre, diğer elektronik komponentler ile birlikte mikrodenetleyici projeleri, seviye dönüştürme, sinyal tamponlama ve düşük voltaj sistemlerinde sıklıkla kullanılır.
Teknik Özellikler
74HC4050 Buffer Entegresi SOIC-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Fonksiyon: 6 bağımsız buffer (seviye dönüştürücü)
- Lojik Ailesi: HC (High-Speed CMOS)
- Besleme Gerilimi (Vcc): 2V - 6V DC
- Maksimum Giriş Voltajı: 6.0V (Vcc'den bağımsız)
- Giriş Sayısı: 6
- Çıkış Sayısı: 6
- Yüksek Seviye Çıkış Gerilimi (VOH): Min. Vcc-0.1V
- Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.1V
- Maksimum Çıkış Akımı: ±25mA
- Propagasyon Gecikmesi: ~7ns (tipik at Vcc=5V)
- Paket Tipi: SOIC-16 (Small Outline Integrated Circuit)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Pin Sayısı: 16
- Üretim Teknolojisi: CMOS
- Güç Tüketimi: ~0.5µA statik akım (Vcc=5V)
- Maksimum Çalışma Frekansı: ~90MHz (Vcc=5V)
- Giriş Kapasitansı: ~3.5pF
- Lojik Yayılım Yönü: Tek yönlü (unilateral)
- ESD Koruması: >2000V (insan vücudu modeli)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
74HC4050 Buffer Entegresi SOIC-16'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Seviye Dönüştürme
- 5V - 3.3V sistemleri arası iletişim
- Arduino (5V) - Raspberry Pi (3.3V) bağlantıları
- TTL - CMOS uyumluluk dönüşümleri
- Çeşitli voltaj seviyelerindeki sensörler ile bağlantı
- Lojik seviye eşleştirme
Sinyal Tamponlama
- Zayıf sinyalleri güçlendirme
- Yüksek kapasitif yükleri sürme
- Fanout değerini artırma
- Uzun hat sürücüleri
- Darbe şekillendirme
Mikrodenetleyici Uygulamaları
- GPIO pin koruması
- Mikrodenetleyici ve çevre birimleri arasında seviye dönüşümü
- LED sürücü tamponlaması
- Sensör veri yolu koruması
- Gürültü bağışıklığını artırma
Avantajlar ve Özellikler
74HC4050 Buffer Entegresi SOIC-16'nın sağladığı avantajlar ve çözümler.
- Seviye Dönüştürme: Farklı voltaj seviyelerindeki sistemleri bağlama
- Geniş Besleme Aralığı: 2V - 6V arası çalışabilme
- Altı Bağımsız Kanal: Tek pakette çoklu dönüşüm
- Düşük Güç Tüketimi: CMOS teknolojisi ile verimli çalışma
- Yüksek Hız: ~7ns propagasyon gecikmesi
- Kompakt SMD Paket: SOIC-16 ile PCB alan tasarrufu
- Tek Yönlü İletim: Giriş ve çıkış izolasyonu
- ESD Koruması: Statik elektriğe karşı dayanıklılık
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
- Yüksek Sürücü Kapasitesi: ±25mA çıkış akımı
Devre Tasarımı ve Kullanım
74HC4050 Buffer Entegresi SOIC-16'nın bağlantıları ve kullanımı hakkında bilgiler.
İpucu: 74HC4050 ile 5V-3.3V seviye dönüşümü için, entegrenin Vcc pinini 3.3V'a bağlayın. 5V giriş sinyalleri 3.3V seviyesine dönüştürülecektir. Kullanılmayan buffer girişlerini GND'ye bağlamayı unutmayın.
Pin Bağlantıları ve İşlevleri:
- Pin 1 (1Y): 1. buffer çıkışı
- Pin 2 (1A): 1. buffer girişi
- Pin 3 (2Y): 2. buffer çıkışı
- Pin 4 (2A): 2. buffer girişi
- Pin 5 (3Y): 3. buffer çıkışı
- Pin 6 (3A): 3. buffer girişi
- Pin 7 (NC): Bağlantı yok
- Pin 8 (GND): Toprak
- Pin 9 (NC): Bağlantı yok
- Pin 10 (4A): 4. buffer girişi
- Pin 11 (4Y): 4. buffer çıkışı
- Pin 12 (5A): 5. buffer girişi
- Pin 13 (5Y): 5. buffer çıkışı
- Pin 14 (6A): 6. buffer girişi
- Pin 15 (6Y): 6. buffer çıkışı
- Pin 16 (VCC): Besleme gerilimi
Temel Bağlantı ve Kullanım İpuçları:
- Besleme: Vcc ve GND arasına 0.1μF bypass kapasitörü ekleyin
- Seviye Dönüşümü: Vcc hedef seviyeye (örn. 3.3V) ayarlanmalıdır
- Giriş Koruması: Girişler Vcc'den bağımsız olarak 6V'a kadar tolere edilir
- Kullanılmayan Girişler: GND'ye bağlanmalıdır
- SMD Lehimleme: Reflow veya sıcak hava ile lehimlenebilir
- Çıkış Koruması: Yüksek kapasitif yüklerde seri direnç eklenmesi önerilir
Sorun Giderme ve İpuçları
74HC4050 Buffer Entegresi SOIC-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal Bozulması: Bypass kapasitörü ekleyin ve besleme gerilimini kontrol edin
- Yetersiz Voltaj Dönüşümü: Vcc'nin hedef voltaja ayarlandığından emin olun
- Giriş Sinyali Kaybı: Giriş voltajının 2V'un üzerinde olduğunu doğrulayın
- Aşırı Isınma: Çıkış akımının 25mA sınırını aşmadığını kontrol edin
- Lehimleme Zorlukları: SOIC-16 için uygun lehimleme tekniği ve kaliteli pasta kullanın
Performans İyileştirme İpuçları
- Yüksek frekanslı sinyaller için sinyal yollarını kısa tutun
- PCB tasarımında giriş ve çıkış hatlarını ayırın
- Gürültülü ortamlarda çift bypass kapasitörü (0.1μF + 10μF) kullanın
- Uzun hat sürüşlerinde hat sonlandırma dirençleri ekleyin
- LED sürüşünde 330Ω - 1kΩ arası seri direnç kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Logic entegreler ile dijital devrelerinizi ve mantıksal işlemlerinizi gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
74HC4050 buffer entegresi tam olarak ne işe yarar?
Farklı voltaj seviyeleri arasında lojik sinyal dönüşümü sağlar. Özellikle 5V sistemlerden 3.3V sistemlere veri aktarımı için kullanılır.
74HC4050 ile 5V-3.3V seviye dönüşümü nasıl yapılır?
Entegrenin VCC pinini 3.3V'a bağlayın. 5V'luk giriş sinyalleri, 3.3V çıkış seviyesinde verilecektir. Tek yönlü dönüşüm sağlar.
Buffer ve seviye dönüştürücü arasındaki fark nedir?
Buffer sinyali aynı seviyede tamponlar. Seviye dönüştürücü ise farklı voltaj seviyelerini birbirine uyumlu hale getirir. 74HC4050 her iki görevi de yapabilir.
74HC4050 ve 74LS244 arasındaki fark nedir?
74HC4050 seviye dönüştürücü olarak çalışabilir ve 2-6V aralığında beslenir. 74LS244 ise sadece TTL seviyelerinde çalışan bir octal buffer/sürücüdür.
74HC4050'nin çift yönlü iletişim için kullanımı mümkün müdür?
Hayır, sadece tek yönlü çalışır. Çift yönlü iletişim için her yön için ayrı buffer kanalları veya 74LVC245 gibi çift yönlü entegreler kullanılmalıdır.
SOIC-16 paketini breadboard üzerinde nasıl kullanabilirim?
SOIC-16 - DIP-16 dönüştürücü adaptör kartı kullanarak veya adaptör pinleri lehimleyerek breadboard uyumlu hale getirebilirsiniz.
74HC4050 ile Arduino ve Raspberry Pi nasıl bağlanır?
VCC pini 3.3V'a, GND pini toprak hattına bağlanır. Arduino'nun 5V çıkışları buffer girişlerine, buffer çıkışları Raspberry Pi'nin 3.3V pinlerine bağlanır.
74HC4050 maksimum ne kadar akım sürebilir?
Her kanal için ±25mA kaynak/akıtma akımı destekler. Tüm kanallar aynı anda kullanılırken toplam güç sınırlarına dikkat edilmelidir.
