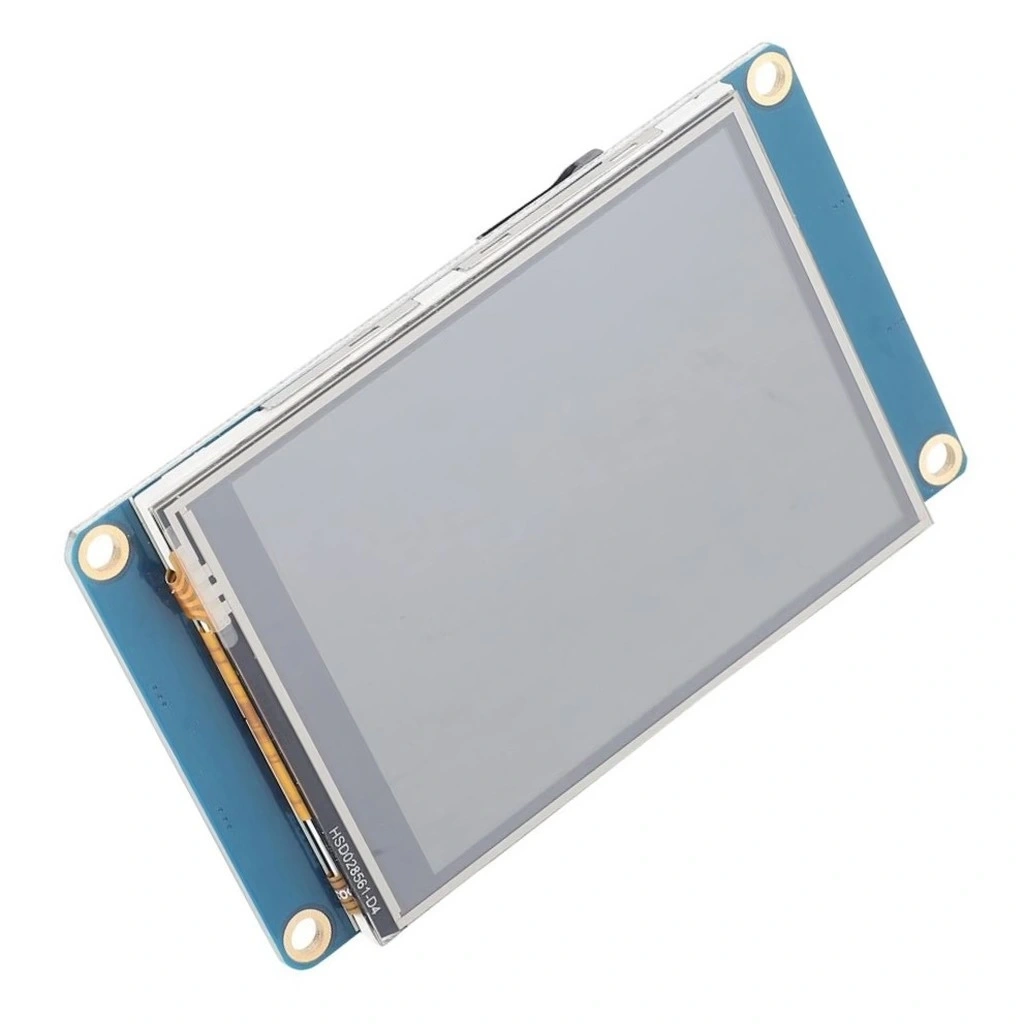

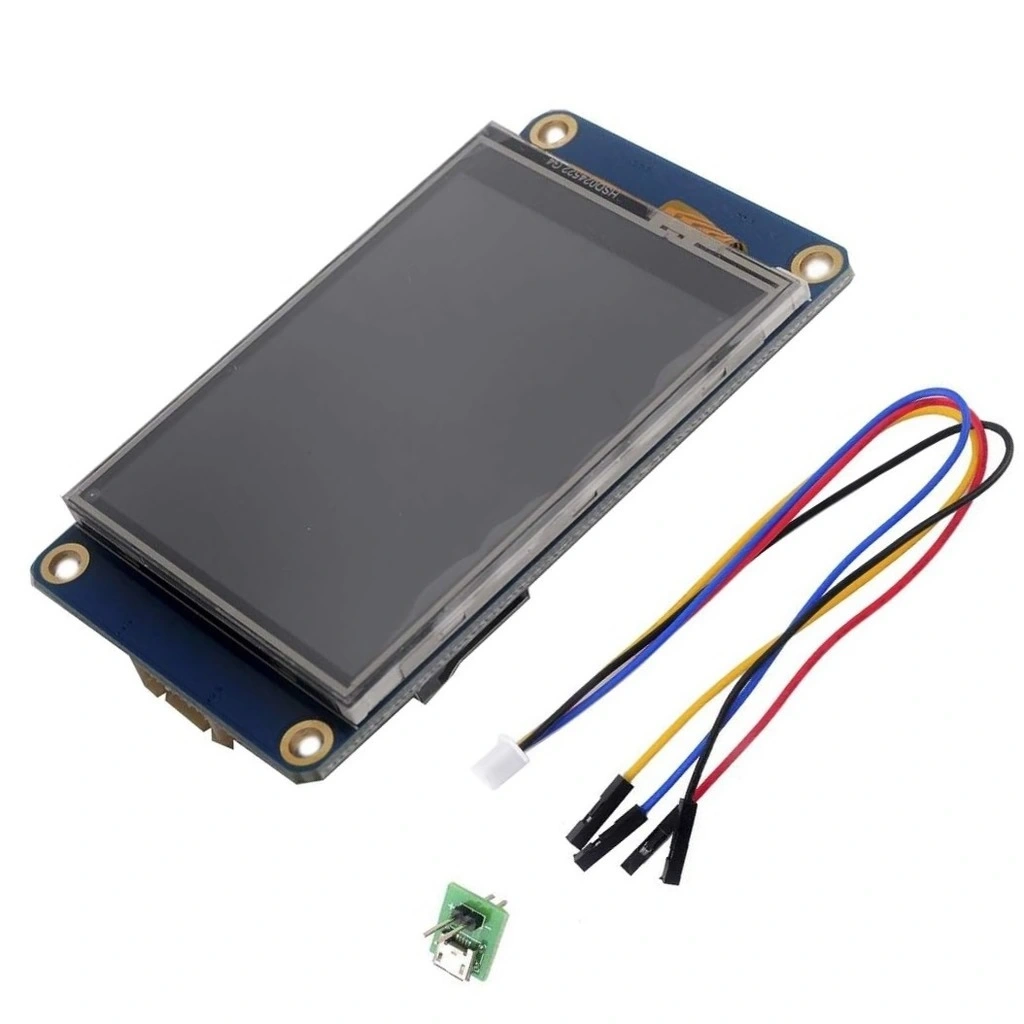

2.8 Inch Nextion 4MB Dahili Hafıza NX3224T028

2.8 Inch Nextion 4MB Dahili Hafıza NX3224T028

2.8 Inch Nextion 4MB Dahili Hafıza NX3224T028, mikrodenetleyici projeleriniz için kompakt boyutlu, yüksek kaliteli dokunmatik HMI (İnsan-Makine Arayüzü) çözümüdür. Bu küçük ama güçlü ekran, 320x240 piksel çözünürlüğü ve dokunmatik kontrol özelliğiyle, sınırlı alanlarda profesyonel kullanıcı arayüzleri oluşturmanıza olanak tanır.

Nextion ekranlar, sadece dört pin bağlantısı gerektiren basit entegrasyonu ve kullanıcı dostu tasarım yazılımı ile Arduino ve diğer mikrodenetleyici projelerinize profesyonel bir arayüz kazandırmanın en pratik yoludur. Dahili işlemcisi sayesinde, ana mikrodenetleyicinin grafik işleme yükünü üstlenerek sistem performansını optimize eder.

Kompakt boyutu, uygun fiyatı ve kolay kullanımıyla 2.8 Inch Nextion Ekran, gömülü sistemler, IoT cihazları, kontrol panelleri ve hobi elektronik projeleri için ideal bir HMI çözümüdür. 4MB dahili hafızası ile temel arayüz tasarımları için yeterli depolama alanı sunar.

---

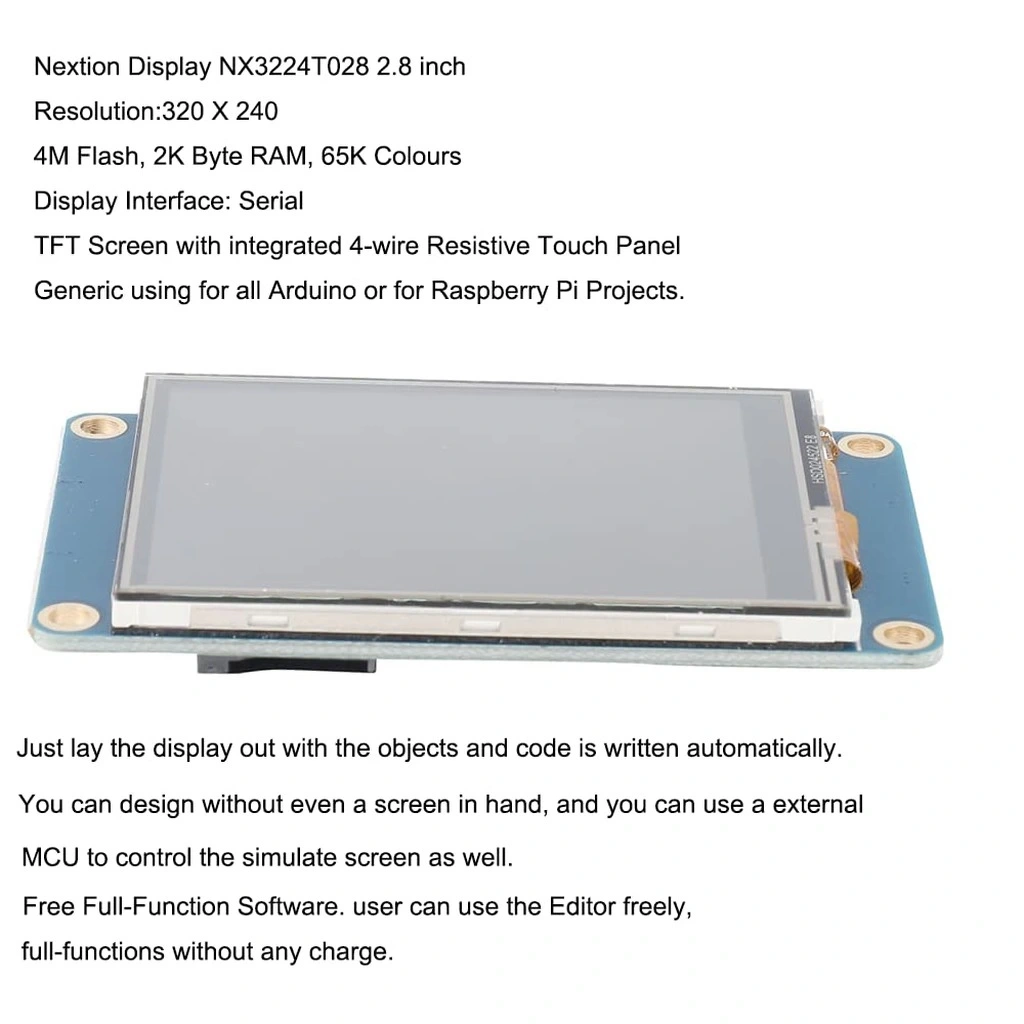

Teknik Özellikler

2.8 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX3224T028 (Basic Seri)
• Ekran Boyutu: 2.8 inç
• Çözünürlük: 320x240 piksel
• Dokunmatik Teknoloji: Rezistif dokunmatik panel
• Dahili Bellek: 4MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• RAM: 3584 bayt
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~65mA
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Görüş Açısı: Yatay 60°, Dikey 60°

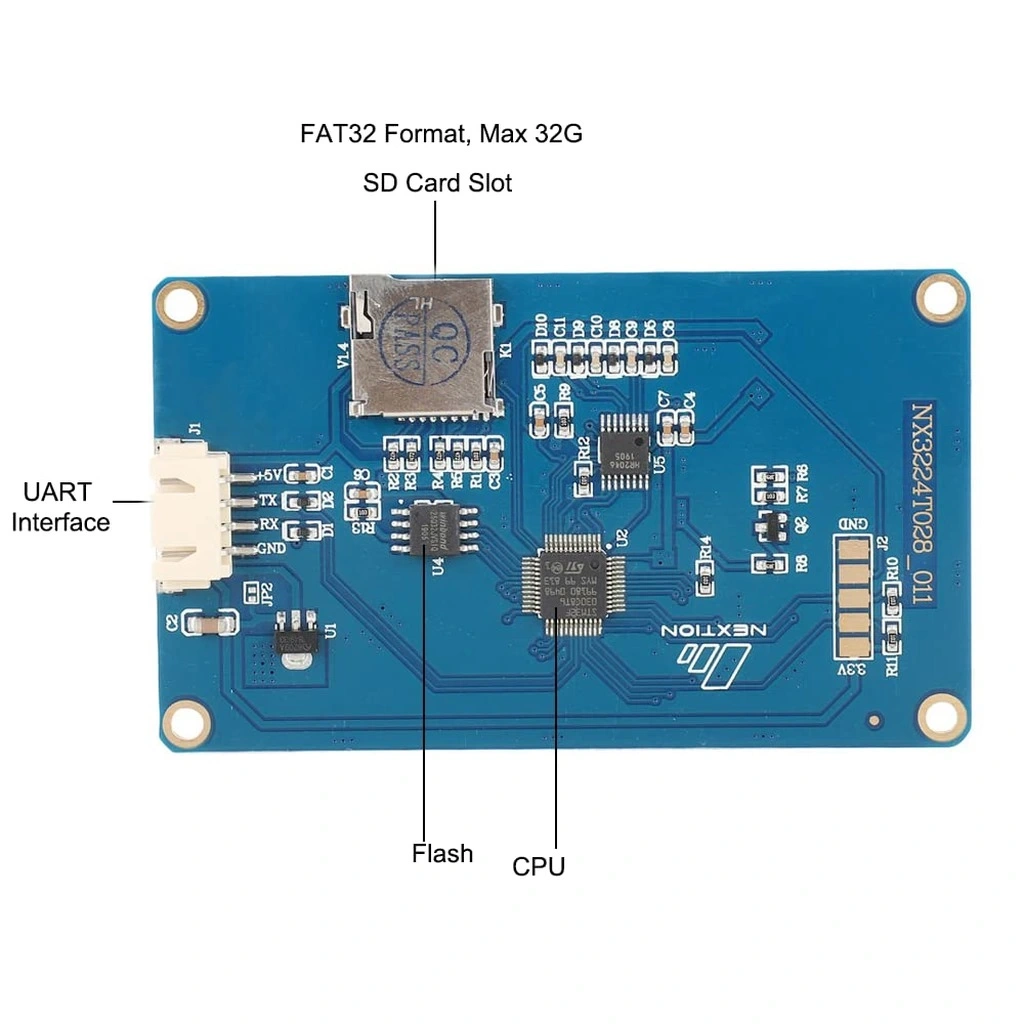

• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası

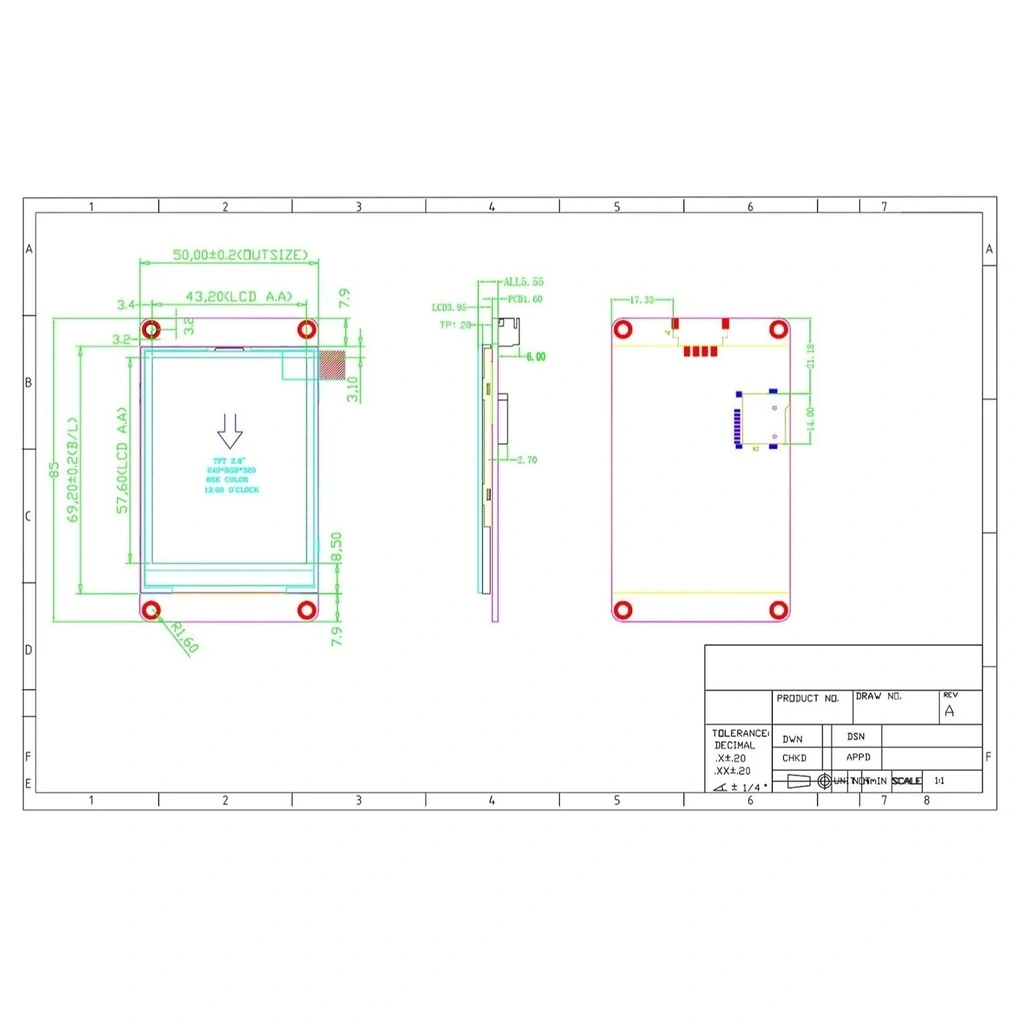

• Boyutlar: 75 x 42.4 x 15.6 mm
• Aktif Ekran Alanı: 57.6 x 43.2 mm
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• MCU Donanımı: Dahili, harici kontrol kartı gerektirmez

---

Arayüz ve Bağlantı Avantajları

2.8 Inch Nextion ekranın sağladığı temel arayüz ve bağlantı avantajları aşağıda listelenmiştir.

• Minimum Pin Gereksinimleri: Sadece dört pin ile tam işlevsel bağlantı (VCC, GND, TX, RX).
• Düşük Güç Tüketimi: Ortalama 65mA akım çekişi ile pil ile çalışan projelere uygun.
• Mikrodenetleyici Özgürlüğü: Grafik işleme yükünü üstlenerek ana kontrolcünün kaynaklarını serbest bırakır.
• Kolay Programlama: Nextion Editor ile sürükle-bırak prensipli görsel tasarım imkanı.
• Kompakt Boyut: 75 x 42.4 mm boyutları ile küçük projelere entegrasyon kolaylığı.
• Çoklu Sayfa Desteği: Farklı ekranlar ve menüler tasarlama imkanı.
• Esnek İletişim Hızı: 2400-115200 bps arası ayarlanabilir baud rate.
• Kolay Arayüz Güncelleme: MicroSD kart ile hızlı ve pratik yazılım değişimi.
• Geniş Platform Uyumluluğu: Arduino, ESP, PIC, STM32 gibi tüm mikrodenetleyicilerle çalışabilme.
• Düşük Maliyet: Uygun fiyatıyla giriş seviyesi projelere hitap eden çözüm.

---

İdeal Kullanım Alanları

Bu kompakt dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Arduino Projeleri: Hobi elektronik ve DIY uygulamaları
• Taşınabilir Cihazlar: Pil ile çalışan mobil projeler
• Küçük Kontrol Panelleri: Kompakt makine kontrol arayüzleri
• IoT Cihazları: Akıllı ev ve endüstriyel IoT projeleri
• Giyilebilir Teknolojiler: Akıllı saat ve medikal takip cihazları
• Ölçüm Cihazları: Dijital multimetre ve test ekipmanları
• Hobi Robot Projeleri: Robot kontrol ve durum göstergeleri
• Akıllı Ev Kontrolcüleri: Oda ve cihaz kontrolörleri
• Eğitim Setleri: Elektronik ve programlama eğitim platformları
• Veri Görselleştirme: Kompakt sensör veri monitörleri

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

4MB Bellek Kapasitesi ve Planlama

2.8 Inch Nextion ekranın 4MB dahili hafızasının etkin kullanımı için öneriler.

2.8 Inch Nextion 4MB ekran, kompakt boyutuna uygun bir bellek kapasitesi sunar. Bu bellek miktarı, dikkatli planlama ile temel ve orta seviye arayüz projelerinde etkin şekilde kullanılabilir.

4MB Hafıza Kapasitesinin Değerlendirilmesi:

Bellek kapasitesinin hangi uygulamalar için yeterli olduğu:

• Sayfa Sayısı: 4-8 arası orta karmaşıklıkta sayfa depolanabilir.
• Görsel İçerik: 15-25 arası küçük/orta boyutta resim kullanılabilir.
• Font Sayısı: 2-3 farklı yazı tipi ve boyutu desteklenebilir.
• Temel Kontrol Arayüzleri: Butonlar, göstergeler, temel grafiklerle yeterli alan.
• Basit Animasyonlar: Sınırlı sayıda kare içeren animasyonlar oluşturulabilir.

4MB hafıza, çoğu Arduino projesi için yeterli olacaktır.

Bellek Optimizasyonu Teknikleri:

Sınırlı belleği verimli kullanmak için öneriler:

• Resim Boyutu Optimizasyonu: Resimleri ekran çözünürlüğüne (320x240) uygun boyutlandırma.
• Sıkıştırma Kullanımı: JPG formatını tercih ederek resim dosyalarını küçültme.
• Font Sayısını Sınırlama: Mümkün olduğunca az sayıda yazı tipi kullanma.
• Bileşen Paylaşımı: Aynı görselleri farklı sayfalarda tekrar kullanma.
• Dinamik İçerik: Statik resimler yerine çizim komutlarıyla içerik oluşturma.

Bu optimizasyon teknikleri, küçük hafıza alanında çok daha fazla içerik sığdırmanıza yardımcı olur.

İdeal Proje Kapsamı:

4MB hafıza için uygun proje türleri:

• Temel Kontrol Panelleri: Kompakt makine kontrol arayüzleri.
• Sensör Görselleştiriciler: Sıcaklık, nem gibi verileri gösteren ekranlar.
• Basit Menü Sistemleri: Az sayıda seçenek içeren navigasyon arayüzleri.
• Durum Monitörleri: Sistem durumunu gösteren bilgi ekranları.
• Alarm ve Bildirim Ekranları: Temel uyarı ve bilgilendirme arayüzleri.

Daha karmaşık projeler için, daha büyük boyut ve hafıza kapasitesine sahip Nextion modelleri tercih edilebilir.

---

Kompakt Boyut Avantajları

2.8 Inch Nextion ekranın kompakt boyutunun sağladığı kullanım avantajları.

2.8 inç boyutundaki bu Nextion ekran, birçok proje türü için ideal bir denge sunar. Küçük boyutu, taşınabilirlik ve sınırlı alan gerektiren projelerde önemli avantajlar sağlar.

Taşınabilir Cihazlar İçin İdeal:

Kompakt boyutun mobil projelerdeki avantajları:

• Düşük Güç Tüketimi: Yaklaşık 65mA ile pil ömrünü uzatır.
• Hafif Yapı: Toplam ağırlığı düşük tutarak mobil cihazları pratik kılar.
• Kolay Entegrasyon: Küçük muhafazalara ve dar alanlara sığabilme.
• El Cihazları: Avuç içi boyutunda taşınabilir cihazlar için uygun ebat.
• Giyilebilir Teknoloji: Akıllı saat benzeri uygulamalar için kompakt çözüm.

Bu özellikler, hareket halindeyken kullanılacak projeleri mümkün kılar.

Montaj ve Kurulum Kolaylığı:

Küçük boyutlu ekranın fiziksel entegrasyon avantajları:

• Minimum Alan İhtiyacı: 75 x 42.4 mm boyutları ile dar alanlara montaj imkanı.
• Hafif Ağırlık: Yapıştırma veya basit montaj elemanları ile sabitlenebilme.
• Panel Montajı: Standart delik açma ile kontrol panellerine entegrasyon.
• Modüler Tasarım: Mevcut sistemlere kolay ekleme yapabilme.
• Esnek Yerleşim: Farklı yönlerde monte edilerek optimum kullanım.

Bu montaj avantajları, projelerin mekanik tasarımını basitleştirir.

Kullanıcı Deneyimi Dengesi:

2.8 inç ekran boyutunun kullanım özellikleri:

• Okunabilir Boyut: Temel bilgi görüntüleme için yeterli ekran alanı.
• Dokunmatik Hassasiyet: Parmak ucu ile temel kontroller için uygun boyut.
• Bilgi Yoğunluğu: 320x240 çözünürlük ile yeterli detay gösterimi.
• Optimum Buton Sayısı: Tek ekranda 6-8 buton için rahat kullanım alanı.
• Ergonomik Denge: Görüntüleme ve kontrol için uygun boyut oranı.

Bu denge, temel kullanıcı arayüzleri için yeterli alan sağlarken boyut avantajlarını korur.

---

Arduino ve Mikrodenetleyici Entegrasyonu

2.8 Inch Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanan basit bir bağlantı yöntemi ile çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci oldukça basittir.

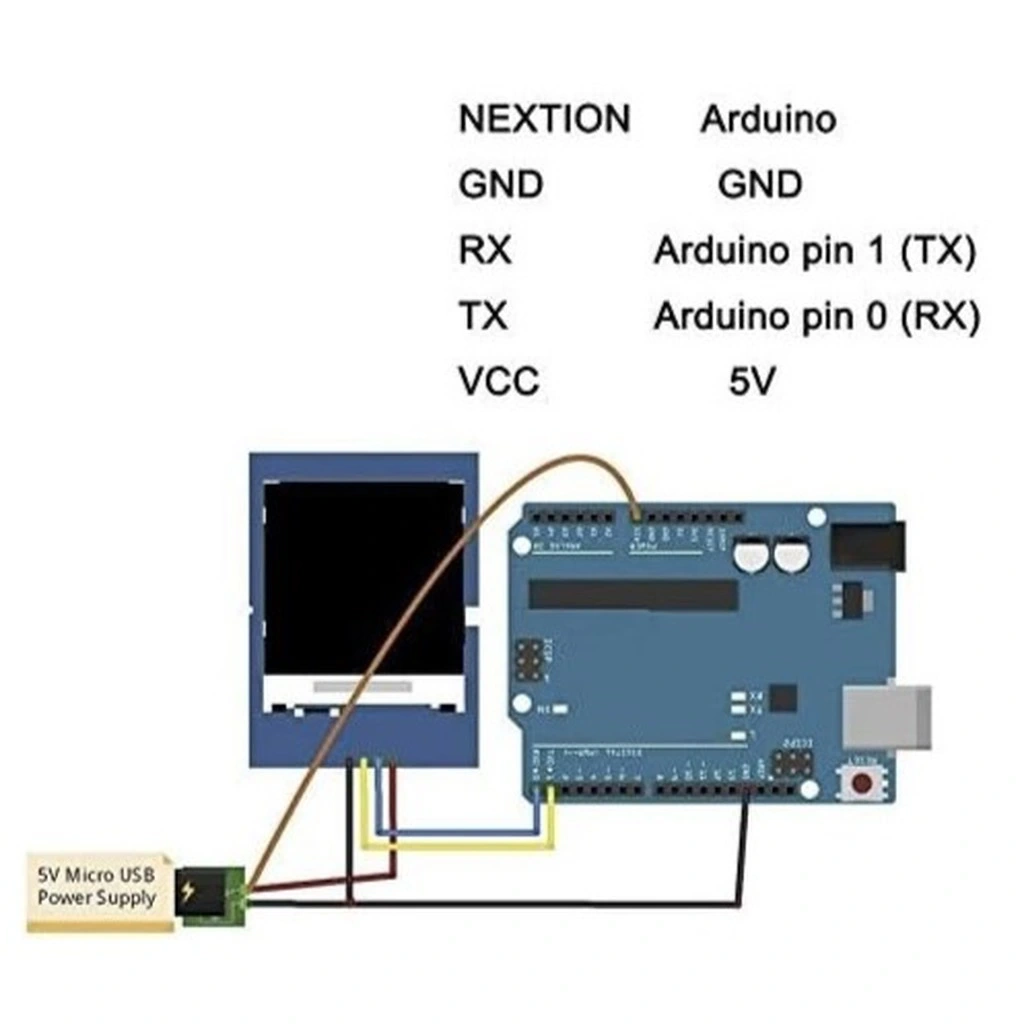

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX pini
  • Nextion RX → Arduino TX pini
• Güç Gereksinimleri: 2.8 inç ekran için Arduino 5V pini genellikle yeterlidir (~65mA).
• Lojik Seviye Uyumu: Nextion 5V TTL seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Yazılımsal Seri Port: Arduino Uno için SoftwareSerial kütüphanesi ile alternatif pinler kullanılabilir.
• Kablo Uzunluğu: Sinyal bozulmasını önlemek için kısa kablo kullanımı önerilir.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye Nextion kütüphanesini yükleme.
• Seri Haberleşme Kurulumu: Uygun baud rate ile seri port başlatma (genellikle 9600).
• Komut Gönderme: Ekrandaki bileşenleri güncellemek için komutlar gönderme.
• Olay Dinleme: Ekrandan gelen dokunmatik olayları ve bildirimleri algılama.
• Veri Formatlama: Sensör verilerini ekranda gösterilebilir formata dönüştürme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX pinleri
Nextion myNextion(nextion, 9600); // Nextion nesnesi

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  myNextion.init(); // Nextion ekranı başlat
}

void loop() {
  // Metin gönderme
  myNextion.setComponentText("t0", "Arduino Bağlandı");

  // Değer gönderme
  int sensorValue = analogRead(A0);
  myNextion.setComponentValue("n0", sensorValue);

  // Ekrandan gelen olayları dinleme
  if (myNextion.listen()) {
    // Olayları işleme
  }

  delay(100);
}

Farklı Mikrodenetleyicilerle Entegrasyon:

Nextion ekranı diğer platformlarla bağlama yöntemleri:

• ESP8266/ESP32: WiFi özellikli projeler için UART iletişimi.
• Raspberry Pi: Python ile seri port üzerinden kontrol.
• STM32: UART portları üzerinden bağlantı ve HAL kütüphanesi ile kontrol.
• PIC ve AVR: Standart UART haberleşmesi ile entegrasyon.
• Diğer Modüller: UART iletişimi destekleyen herhangi bir modül ile uyumlu.

Her platformun kendine özgü kütüphaneleri ve iletişim protokolü detayları vardır.

---

Nextion Editor ve Arayüz Tasarımı

2.8 Inch Nextion ekran için kullanıcı arayüzü tasarlama süreci.

Nextion ekranlar için arayüz tasarımı, kullanıcı dostu Nextion Editor yazılımı ile gerçekleştirilir. Bu yazılım, programlama bilgisi olmayan kullanıcıların bile görsel arayüzler oluşturmasına olanak tanır.

Nextion Editor Temelleri:

Tasarım yazılımının temel özellikleri:

• Sürükle-Bırak Arayüz: Görsel bileşenleri kolayca ekrana yerleştirme imkanı.
• Bileşen Kütüphanesi: Butonlar, metin kutuları, göstergeler, resimler ve diğer kontroller.
• Çoklu Sayfa Desteği: Farklı ekranlar ve menüler tasarlama imkanı.
• Olay Programlama: Dokunma olaylarını ve sayfa geçişlerini kodlama.
• Simülatör: Tasarımları bilgisayarda test edebilme.

Nextion Editor ücretsiz olarak indirilebilir ve Windows işletim sistemlerinde çalışır.

2.8 İnç Ekran İçin Tasarım İpuçları:

Küçük ekrandan maksimum verim alma yöntemleri:

• Buton Boyutlandırma: En az 7-8mm (30-40 piksel) boyutunda dokunmatik alanlar.
• Font Seçimi: 14-16pt altına düşmeyen, okunaklı yazı tipleri.
• Ekran Alanı Kullanımı: Minimum boşluk bırakarak verimliliği artırma.
• Renk Kontrastı: Okunabilirlik için yüksek kontrastlı renk şemaları.
• Basit Navigasyon: Az sayıda düğme ile kolay gezinme yapısı.

320x240 çözünürlüğü, sınırlı ama kullanılabilir bir tasarım alanı sunar.

Arayüz Tasarım İş Akışı:

Basitten karmaşığa tasarım süreci:

• Planlama: Gerekli ekranların ve işlevlerin belirlenmesi.
• Sayfa Yapısı: Ana ekran ve alt menülerin organizasyonu.
• Taslak Tasarım: Bileşenlerin kaba yerleşiminin planlanması.
• Bileşen Ekleme: Butonlar, metin alanları ve göstergelerin yerleştirilmesi.
• Görsel Tasarım: Renk, yazı tipi ve stil ayarlarının yapılması.

Sistematik yaklaşım, ekran boyutu kısıtlaması olan projeler için özellikle önemlidir.

Optimizasyon Teknikleri:

Küçük ekranlarda verimli tasarım yaklaşımları:

• Hiyerarşik Menüler: Çok sayıda fonksiyonu alt menülere dağıtma.
• Dinamik Bileşenler: Aynı alanı farklı amaçlar için yeniden kullanma.
• Simgeler: Yazılar yerine görsel simgeler kullanarak alan tasarrufu.
• Kaydırılabilir İçerik: Daha fazla içeriği görüntülemek için kaydırma imkanı.
• Bilgi Yoğunluğu Dengesi: Her sayfada optimum miktarda bilgi sunma.

Bu yaklaşımlar, küçük ekran alanında etkili ve kullanışlı arayüzler yaratmanıza yardımcı olur.

---

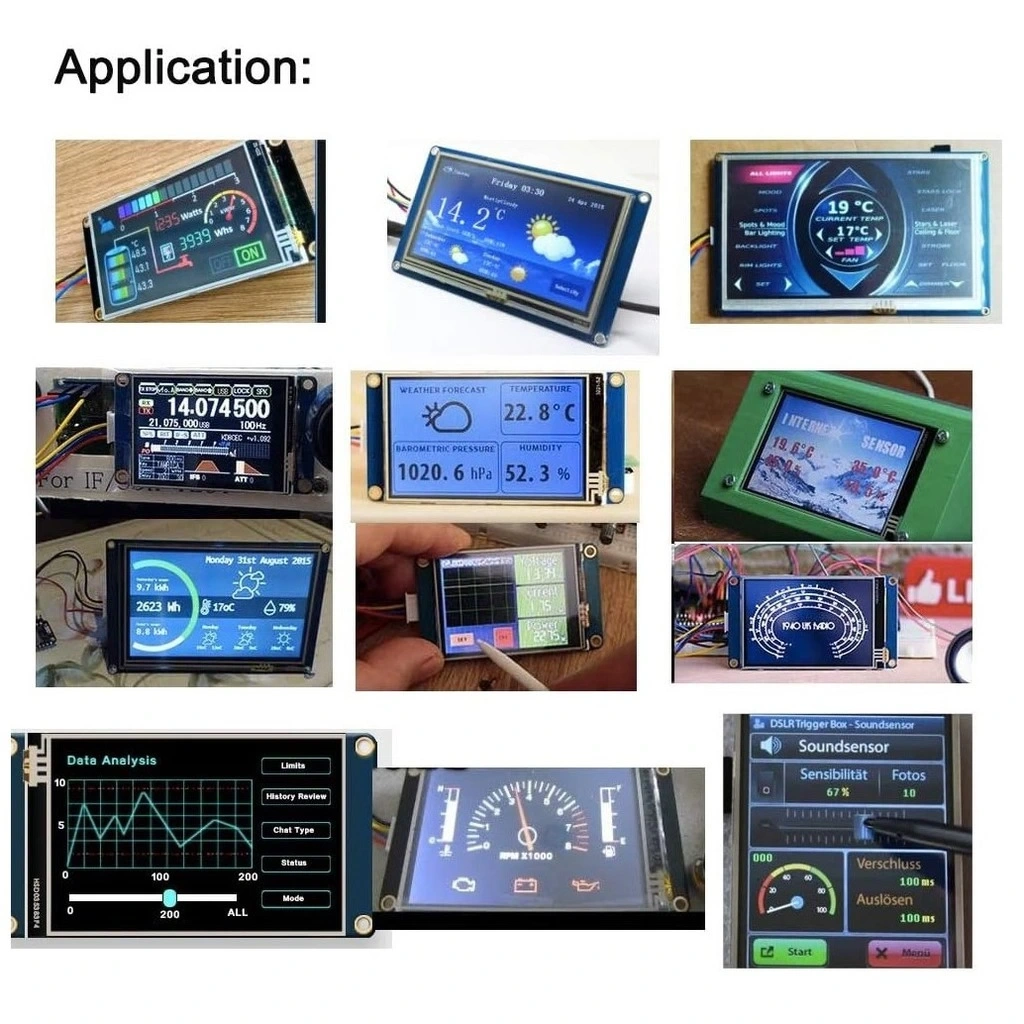

Proje Örnekleri ve Uygulama Alanları

2.8 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Kompakt boyutu ve düşük güç tüketimiyle bu Nextion ekran, çeşitli proje türleri için idealdir. İşte bu ekranla yapabileceğiniz bazı proje örnekleri:

Arduino ve Hobi Projeleri:

Elektronik hobi uygulamaları:

• Akıllı Termostat: Oda sıcaklığını kontrol eden dokunmatik panel.
• Mini Hava İstasyonu: Sıcaklık, nem ve basınç verilerini gösteren ekran.
• Akıllı Ev Kontrol Merkezi: Aydınlatma ve cihaz kontrolü için kompakt panel.
• Robot Kontrol Paneli: Robot projeleri için durum göstergesi ve komut arabirimi.
• Oyun Konsolu: Basit oyunlar için dokunmatik kontrol yüzeyi.

Bu projeler, Arduino platformu ile kolayca gerçekleştirilebilir.

Taşınabilir ve Giyilebilir Teknolojiler:

Mobil kullanım için fikirler:

• Akıllı Saat Prototipi: Zaman, bildirim ve sensör verilerini gösteren giyilebilir ekran.
• Taşınabilir Ölçüm Cihazı: El tipi multimetre veya sinyal analizörü.
• GPS Navigasyon Ekranı: Kompakt yol gösterici ve konum monitörü.
• Sağlık Takip Cihazı: Nabız, adım sayısı gibi verileri izleyen ekran.
• Uzaktan Kumanda: Drone veya RC araçlar için kontrol ünitesi.

Düşük güç tüketimi, bu mobil uygulamalarda pil ömrünü uzatır.

Endüstriyel ve Ticari Uygulamalar:

Profesyonel kullanım senaryoları:

• Makine Kontrol Paneli: Kompakt cihazlar için operatör arayüzü.
• POS Terminal: Küçük işletmeler için sipariş ve ödeme ekranı.
• Veri Toplama Terminali: Endüstriyel sensör verilerini izleme ünitesi.
• Stok Takip Sistemi: Depo ve envanter yönetimi için taşınabilir terminal.
• Cihaz Konfigürasyon Paneli: Ekipman ayarlarını yapılandırma arayüzü.

Kompakt boyut, dar alanlara monte edilmesi gereken endüstriyel uygulamalar için avantaj sağlar.

IoT ve Akıllı Sistem Projeleri:

Bağlantılı cihaz uygulamaları:

• IoT Gösterge Paneli: Çeşitli sensör verilerini görselleştiren monitör.
• Akıllı Aynalar: Bilgi gösteren interaktif ayna projeleri.
• Enerji Monitörü: Elektrik tüketimini izleyen ve yöneten panel.
• Akıllı Sera Kontrolü: Bitki yetiştirme koşullarını izleme ve yönetme ekranı.
• Uzaktan İzleme Terminali: Dağıtık sistemleri kontrol eden arayüz.

2.8 inç ekran, temel IoT görselleştirme ihtiyaçları için uygun boyuttadır.

---

Basic Seri Özellikler ve Sınırlamalar

NX3224T028 modelin dahil olduğu Basic serinin özellikleri ve kullanım alanları.

Bu 2.8 inç Nextion ekran, Nextion'un Basic serisine aittir. Basic seri, ekonomik fiyatıyla giriş seviyesi ve orta düzey projeler için tasarlanmıştır.

Basic Serinin Temel Özellikleri:

Bu serinin karakteristik özellikleri:

• İşlemci: 48MHz Cortex M0+ CPU, temel HMI işlevleri için yeterli.
• Minimum Bellek: 4MB Flash bellek (bu model), temel arayüzler için.
• Basit Bağlantı: 4-pin (VCC, GND, TX, RX) iletişim yapısı.
• Temel Komut Seti: Nextion Instruction Set (NEXIS) standart komutları.
• Uygun Fiyat: Ekonomik giriş seviyesi çözüm.

Basic seri, minimal komponent sayısı ve kolay entegrasyon sunar.

Enhanced ve Intelligent Serilerle Karşılaştırma:

Farklı Nextion serilerinin karşılaştırması:

• Enhanced Seriye Göre Farklar: Enhanced seride GPIO pinleri, RTC (Gerçek Zamanlı Saat) ve daha fazla RAM bulunur.
• Intelligent Seriye Göre Farklar: Intelligent seride daha güçlü işlemci, daha büyük bellek ve ileri programlama özellikleri vardır.
• Donanım Genişletme: Basic seride GPIO pinleri bulunmaz, çevre birimleriyle doğrudan etkileşim kısıtlıdır.
• Programlama Yetenekleri: Basic seride sınırlı komut seti ve fonksiyonlar mevcuttur.
• Hafıza Kapasitesi: En küçük bellek kapasitesi Basic seride bulunur.

Bu karşılaştırma, projenizin ihtiyaçlarına en uygun seriyi seçmenize yardımcı olur.

Basic Serinin İdeal Kullanım Alanları:

Bu serinin en uygun olduğu projeler:

• Giriş Seviyesi Projeler: İlk HMI deneyimleri için ideal platform.
• Basit Kontrol Arayüzleri: Az sayıda bileşen ve sayfa gerektiren uygulamalar.
• Bütçe Sınırlı Projeler: Ekonomik HMI çözümü gerektiren durumlar.
• Eğitim Amaçlı Uygulamalar: Dokunmatik arayüz kavramlarını öğrenmek için.
• Prototip Geliştirme: Konsept kanıtlama ve ilk tasarım adımları.

Basic seri, minimal gereksinimleri olan projeler için maliyet-etkin bir çözümdür.

Bilinen Sınırlamalar:

Bu serinin göz önünde bulundurulması gereken kısıtlamaları:

• Sınırlı Bellek: 4MB bellek karmaşık arayüzler için yeterli olmayabilir.
• Arayüz Karmaşıklığı: Çok sayıda sayfa ve bileşen desteklenmeyebilir.
• Harici Bağlantı: Doğrudan GPIO kontrolü için ek mikrodenetleyici gerekir.
• Fonksiyon Kısıtlamaları: Karmaşık matematiksel işlemler ve algoritma desteği sınırlıdır.
• Medya Kapasitesi: Yüksek çözünürlüklü görseller için sınırlı depolama alanı.

Bu sınırlamalar göz önüne alındığında, Basic seri basit ve orta karmaşıklıktaki projeler için uygundur.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 2.8 Inch Nextion Dokunmatik Ekran (NX3224T028)
• 1 x 4-Pin Bağlantı Kablosu
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
