YS-DIV268N 5A Step Motor Sürücü

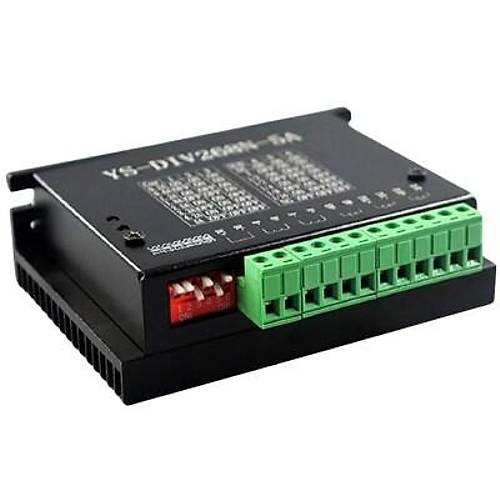

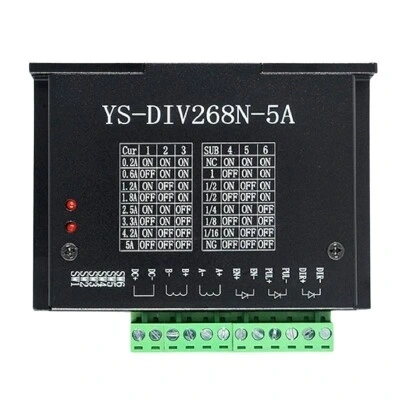

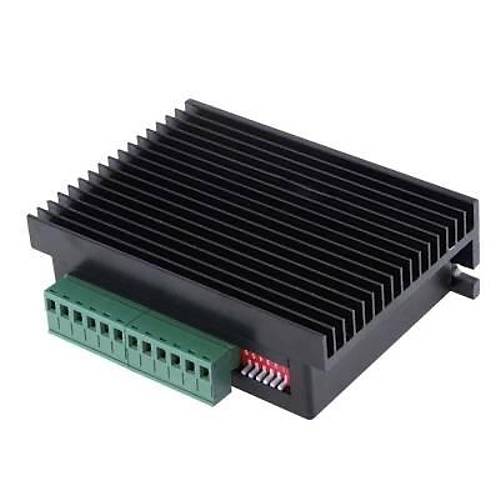

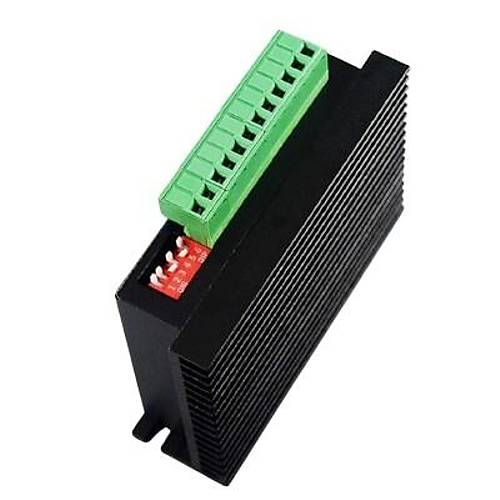

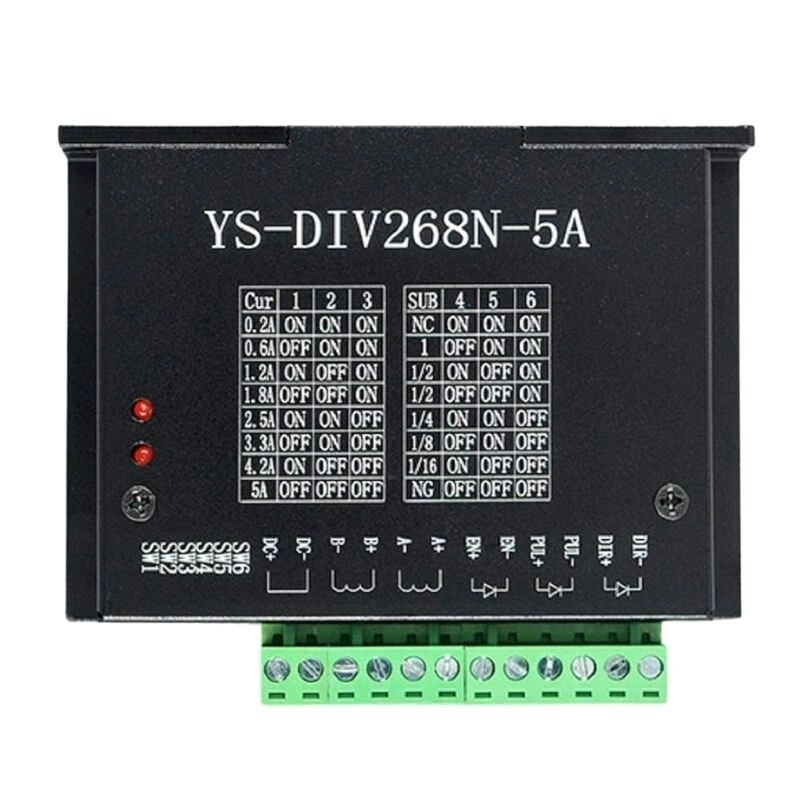

YS-DIV268N 5A Step Motor Sürücü YS-DIV268N-5A bir PWM tipi, bipolar, mikro adımlı step motor sürücüdür. Motor tork dalgalanması çok azdır, düşük hızda çalışması çok sessizve düzgündür. Yüksek hızlı torku diğer iki fazlı sürücülerden daha yüksektir, yüksek konumlandırma doğruluğundadır. Gravür makinelerinde, CNC tezgahlarında, 3D printerlarda, paketleme makinelerinde ve diğer yüksek çözünürlük gereksinimlerinde yaygın olarak kullanılır. NEMA17, NEMA23, NEMA24 ve NEMA34 step motorları, YS-DIV268N-5A Step Sürücü ile mükemmel çalışır. Özellikler PWM mikro adımlı step motor sürücüsü Seçilebilir uyarma modu (1/1, 1/2, 1/4, 1/8 ve 1/16 adım) Tek güç kaynağı Ortalama akım kontrolü (0.2A ila 5A arası 8 adımda) DC 12 ~ 42V İzole edilmiş girişler Aşırı voltaj, düşük voltaj, aşırı akım ve kısa devre koruması Yüksek başlangıç hızı Yüksek hızlı tork Siyah Sağlam Plastik Muhafaza ve Büyük Siyah Alüminyum Isı Emici Sürücünün Makine Panellerine Montajı İçin Montaj Delikleri Teknik özellikler Giriş Voltajı DC 8 ~ 50V Çalışma Voltajı: 12V - 42V 1-5A giriş akımı Çıkış akımı: IOUT = 5,0 A (mutlak maksimum değerler, en yüksek, 100 ms içinde) IOUT = 4.5 A (çalışma aralığı, maksimum değer) Çalışma Sıcaklığı: -10 ila 45 ℃ Depolama sıcaklığı: -40 ℃ ila 70 ℃ Ağırlık: 200 gram Pinout PIN # PIN ADI AÇIKLAMA 1 DIR- Optoisolator Yön Giriş Katotu 2 DIR+ Optoisolator Yön Giriş Anotu 3 PUL- Optoizolatör Sinyal Giriş Katotu 4 PUL+ Optoizolatör Darbe Giriş Anotu 5 EN- Optoisolator Giriş Katotunu Etkinleştir 6 EN+ Optoisolator Giriş Anodunu Etkinleştir 7 A+ A+ Step Motor Çıkış Sargısı 8 A- A- Step Motor Çıkış Sargısı 9 B+ B+ Step Motor Çıkış Sargısı 10 B- B- Step Motor Çıkış Sargısı 11 DC- Güç Kaynağı Girişi (-) 12 DC+ Güç Kaynağı Girişi (+) 12V ila + 42V (Çalışma Gerilimi).
