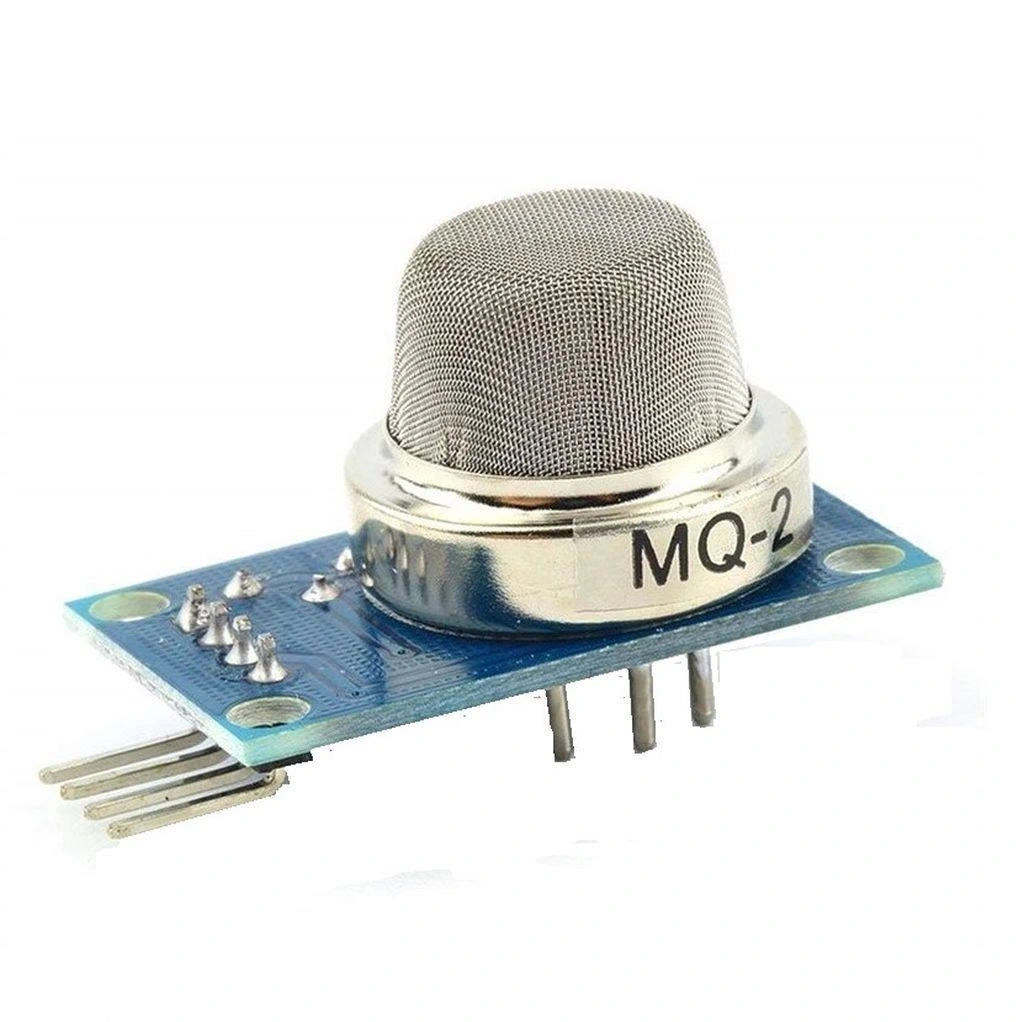

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2, yanıcı gazları ve dumanı hassas bir şekilde tespit edebilen çok fonksiyonlu bir sensör modülüdür. LPG, propan, metan, bütan, hidrojen, alkol ve sigara dumanı gibi geniş bir gaz yelpazesini algılayabilme özelliğine sahiptir.

Hem analog hem de dijital çıkış sunan bu sensör kartı, Arduino ve diğer mikrodenetleyiciler ile kolayca entegre edilebilir. Kart üzerindeki potansiyometre sayesinde gaz algılama eşik değeri ayarlanabilir.

Ev güvenliği, endüstriyel ortamlar ve gaz kaçağı uyarı sistemleri için ideal olan MQ-2 sensörü, yangın erken uyarı sistemleri için de kullanılabilir. Üzerindeki LED göstergeler sayesinde güç ve alarm durumları kolayca izlenebilir.

Güvenilir ve uzun ömürlü yapısıyla Modüller kategorimizin en çok tercih edilen ürünlerinden biri olan MQ-2 sensör kartı, gaz algılama projeleriniz için mükemmel bir çözümdür.

Teknik Özellikler

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Algılanan Gazlar: LPG, Propan, Metan, Bütan, Hidrojen, Alkol, Duman
• Sensör Tipi: MQ-2 gaz sensörü (kalaylı dioksit)
• Çalışma Voltajı: 5V DC
• Çıkış Tipleri: Analog ve Dijital (TTL)
• Algılama Aralığı: 200-10000 ppm (gaza göre değişir)
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• Isıtıcı Direnci: 33Ω ± 5%
• Isıtıcı Tüketimi: Yaklaşık 800mW
• Göstergeler: Güç (kırmızı) ve Alarm (yeşil) LED'leri
• Çalışma Sıcaklığı: -20°C ila +50°C
• Bağlantı Pinleri: VCC, GND, DO (Dijital Çıkış), AO (Analog Çıkış)
• Isınma Süresi: İlk kullanımda 24 saat, normal kullanımda 1-2 dakika
• PCB Boyutu: 32mm x 22mm x 27mm
• Montaj Delikleri: 2 adet, 2mm çapında

Paket İçeriği

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2 paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x MQ-2 Gaz ve Duman Algılayıcı Sensör Kartı
• 1 x 4-Pin Dişi-Erkek Header (takılı değil)

Bağlantı ve Kullanım

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2'nin bağlantı şeması ve kullanım talimatları.

MQ-2 sensör kartını Arduino'ya bağlamak için aşağıdaki pin bağlantılarını kullanın:

• VCC → Arduino 5V
• GND → Arduino GND
• DO → Arduino Dijital Pin (örn. D7) - Dijital çıkış için
• AO → Arduino Analog Pin (örn. A0) - Analog çıkış için

Sensör kartının dijital çıkışı, ayarlanan eşik değerinin üzerinde gaz algılandığında LOW seviyeye düşer. Analog çıkış ise gaz konsantrasyonuna bağlı olarak 0-5V arası değer verir. Potansiyometre ile eşik değeri ayarlanabilir.

Potansiyometreyi saat yönünde çevirmek hassasiyeti artırır (daha düşük gaz konsantrasyonlarında alarm verir), saat yönünün tersine çevirmek ise hassasiyeti azaltır. Yeşil LED, alarm durumunda yanar.

Uygulama Alanları

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2'nin kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Güvenlik Sistemleri

• Mutfak gaz kaçağı algılama sistemleri
• Yangın erken uyarı sistemleri
• Akıllı ev güvenlik sistemleri
• Duman dedektörleri
• Şömine ve soba güvenlik kontrolleri
• Kazan dairesi izleme sistemleri

Endüstriyel Uygulamalar

• Fabrika güvenlik sistemleri
• Depo ve ambar izleme
• Yanıcı madde depolama alanları
• Laboratuvar güvenliği
• Gaz dolum istasyonları
• Endüstriyel süreç izleme

Taşınabilir Cihazlar

• Kişisel gaz detektörleri
• Karavan ve tekne güvenlik sistemleri
• Madenci güvenlik ekipmanları
• Portatif gaz alarm cihazları
• İlk müdahale ekipmanları
• Kamp güvenlik sistemleri

Proje Örnekleri

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2 kullanılarak yapılabilecek detaylı proje örnekleri.

IoT Tabanlı Akıllı Gaz Alarm Sistemi

• Bu projede, MQ-2 sensörü ve ESP8266 Wi-Fi modülü kullanarak bulut tabanlı bir gaz alarm sistemi geliştirebilirsiniz. Sistem, gaz seviyelerini sürekli izler ve tehlikeli değerler algılandığında kullanıcıya anlık bildirim gönderir.
• NodeMCU veya Wemos D1 Mini geliştirme kartı, MQ-2 sensör, buzzer, LED'ler ve OLED ekran kullanarak kompakt bir cihaz oluşturabilirsiniz. ESP8266, sensör verilerini Blynk, ThingSpeak veya MQTT protokolü ile IoT platformlarına aktarabilir.
• Sistem, tehlikeli gaz seviyelerine ulaşıldığında yerel alarm verirken aynı zamanda mobil uygulamaya bildirim gönderebilir, e-posta uyarısı yapabilir veya SMS gönderebilir. Kullanıcılar, mobil uygulama üzerinden gerçek zamanlı gaz seviyelerini izleyebilir ve geçmiş verileri analiz edebilir.

Çok Kanallı Gaz İzleme İstasyonu

• Bu projede, farklı gaz sensörlerini (MQ-2, MQ-3, MQ-4, MQ-7 vb.) bir araya getirerek kapsamlı bir gaz izleme istasyonu oluşturabilirsiniz. Bu istasyon, farklı gazları ayrı ayrı algılayabilir ve spesifik gaz konsantrasyonlarını ölçebilir.
• Arduino Mega, çeşitli MQ serisi sensörler, LCD ekran ve SD kart modülü kullanarak veri kayıt özellikli bir sistem tasarlayabilirsiniz. Her sensör farklı bir analog pine bağlanarak birbirinden bağımsız olarak okunabilir.
• Sistem, algılanan her gaz için konsantrasyon değerlerini LCD ekranda gösterir ve düzenli aralıklarla SD karta kaydeder. Belirlenen eşik değerleri aşıldığında, sesli ve görsel alarm verir. WebServer eklenerek veriler web arayüzünden de izlenebilir.

Güneş Enerjili Bağımsız Gaz Dedektörü

• Bu projede, MQ-2 sensörü, güneş paneli ve şarj edilebilir batarya kullanarak tamamen bağımsız çalışan bir gaz dedektörü tasarlayabilirsiniz. Bu cihaz, elektrik şebekesinden bağımsız olarak çalışabilir ve uzak alanlarda gaz izleme yapabilir.
• Arduino Nano veya Pro Mini, MQ-2 sensör, küçük güneş paneli, lityum pil, şarj kontrol devresi ve düşük güç tüketimli göstergeler kullanarak kompakt bir cihaz tasarlayabilirsiniz. Sistem, güç tasarrufu için uyku modlarını kullanabilir.
• Gündüz güneş enerjisiyle şarj olan batarya, gece veya kapalı havalarda sistemi besler. Alarm durumunda, yüksek sesli buzzer ve parlak LED'lerle uyarı verilir. LoRa veya GSM modülü eklenerek uzun mesafe bildirim özelliği eklenebilir.

Sorun Giderme ve İpuçları

Yanıcı Gaz ve Duman Algılayıcı Sensör Kartı MQ-2 kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Tepki Vermiyor: Isınma süresinin tamamlandığından emin olun. Güç bağlantılarını kontrol edin. Sensörün hasar görmediğinden emin olun.
• Sürekli Alarm Veriyor: Potansiyometre ayarını kontrol edin. Sensörün kirli olmadığından emin olun. Temiz havada kalibre edin. Nem ve sıcaklık etkisini göz önünde bulundurun.
• Analog Değerler Sabit: Analog pin bağlantısını kontrol edin. AO pinine gelen voltajı multimetre ile ölçün. Sensör elemanının çalıştığından emin olun.
• Hassasiyet Çok Düşük: Potansiyometre ayarını hassasiyeti artıracak şekilde yapın. Sensörün kirli veya eskimiş olup olmadığını kontrol edin.
• Çok Fazla Güç Tüketimi: 800mW ısıtıcı gücü normaldir. Pil ile çalışırken görev döngüsü (duty cycle) kullanın. Periyodik ölçüm için sensörü aralıklarla açıp kapatın.

Performans İpuçları

• Doğru kalibrasyonu sağlamak için sensörü temiz hava ortamında en az 24 saat çalıştırın
• Farklı gazlar için farklı hassasiyet profillerini göz önünde bulundurun
• Nem ve sıcaklık değişimlerinin sensör okumalarını etkileyeceğini unutmayın
• Daha hassas ölçümler için çoklu okuma yapıp ortalama değeri kullanın
• Gaz konsantrasyonu ölçümü için sensör datasheeti ve kalibrasyon eğrilerinden faydalanın
• Sensör ömrünü uzatmak için aşırı gaz maruziyetinden ve yüksek nemden kaçının
