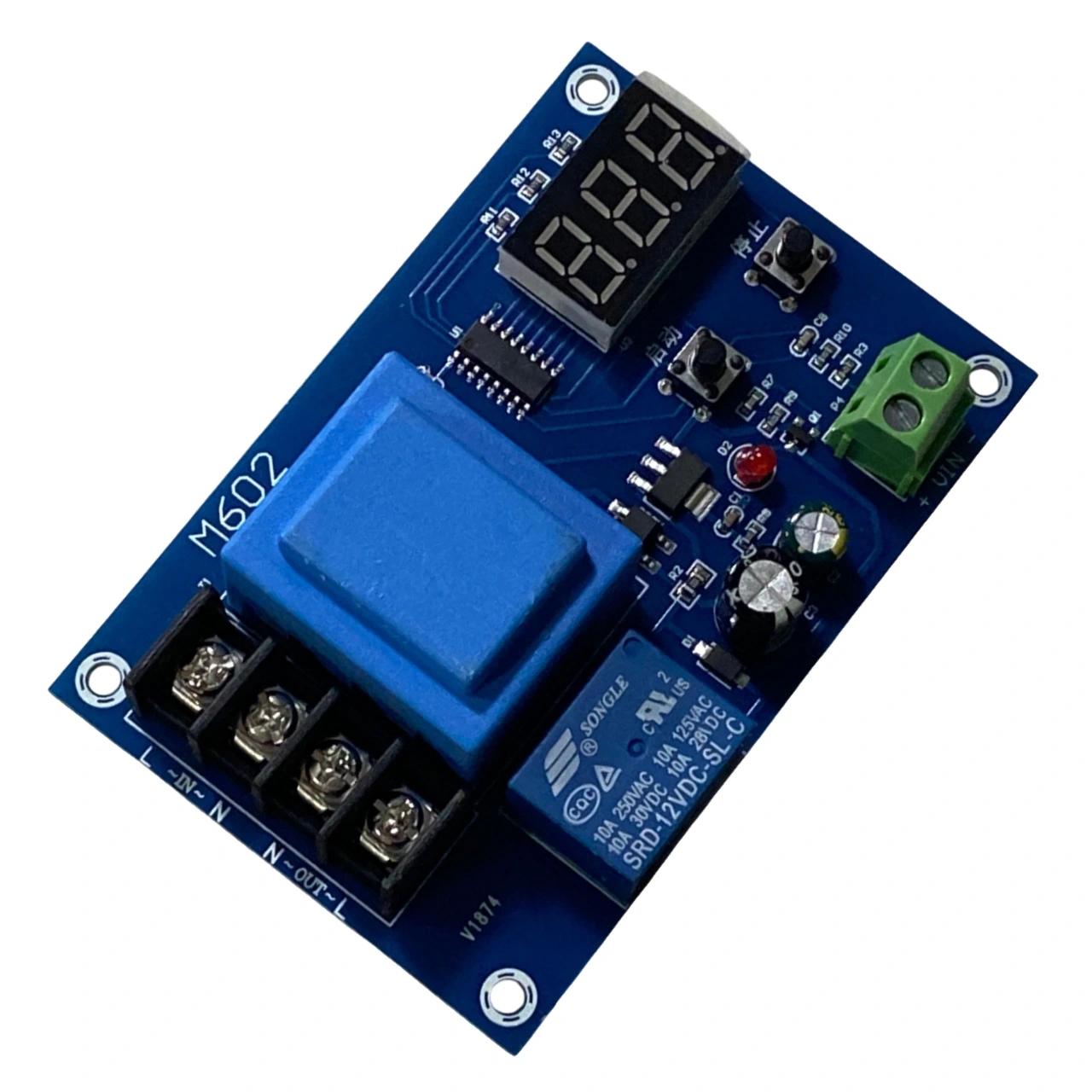

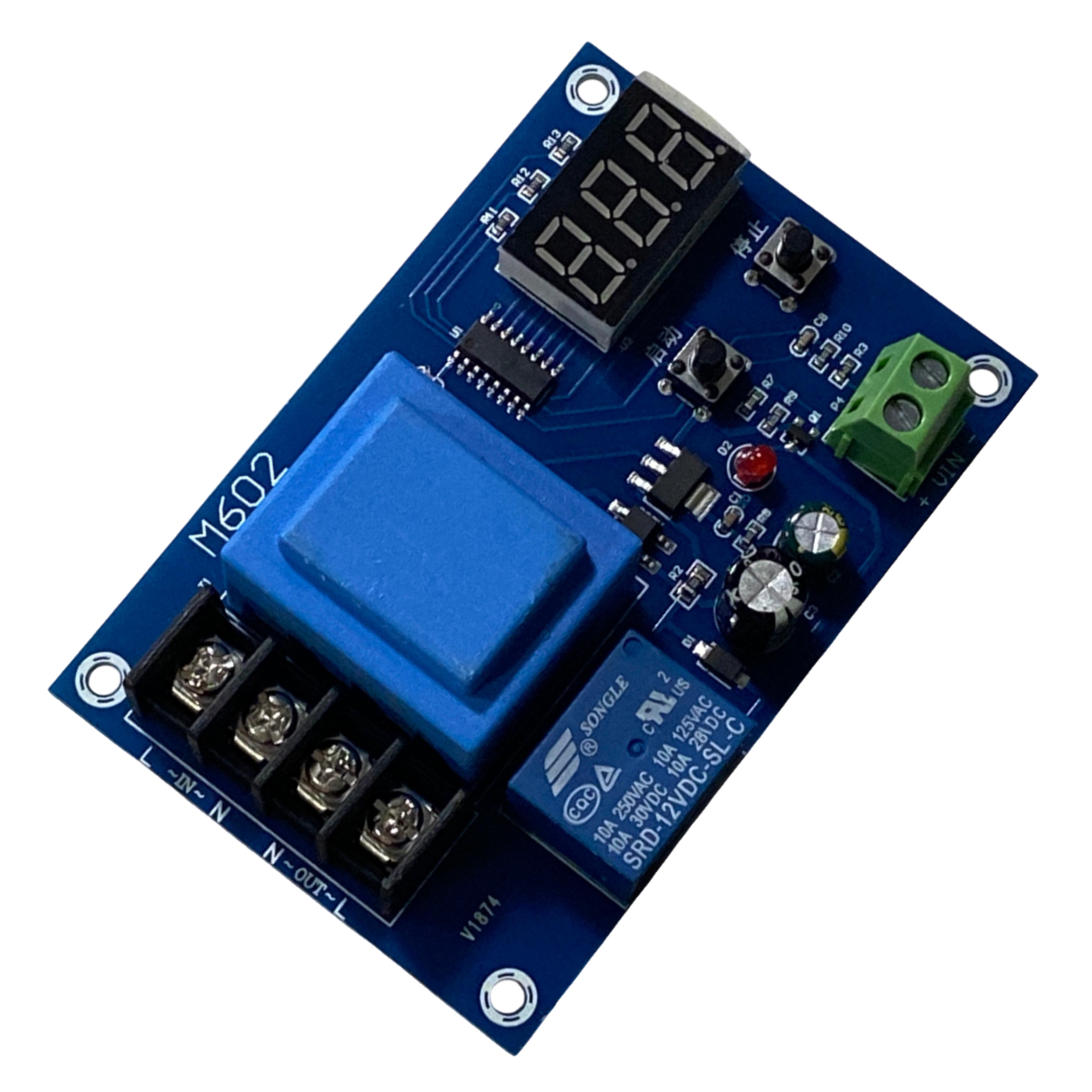

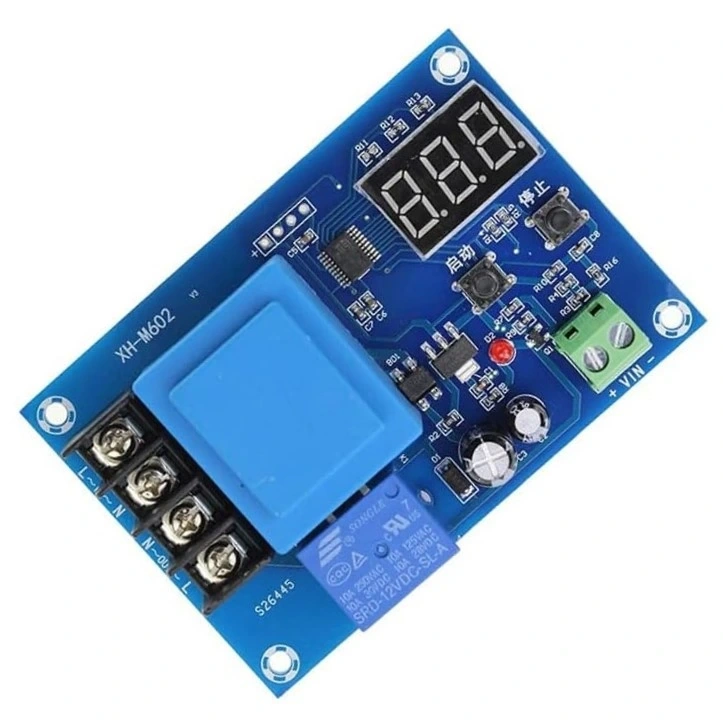

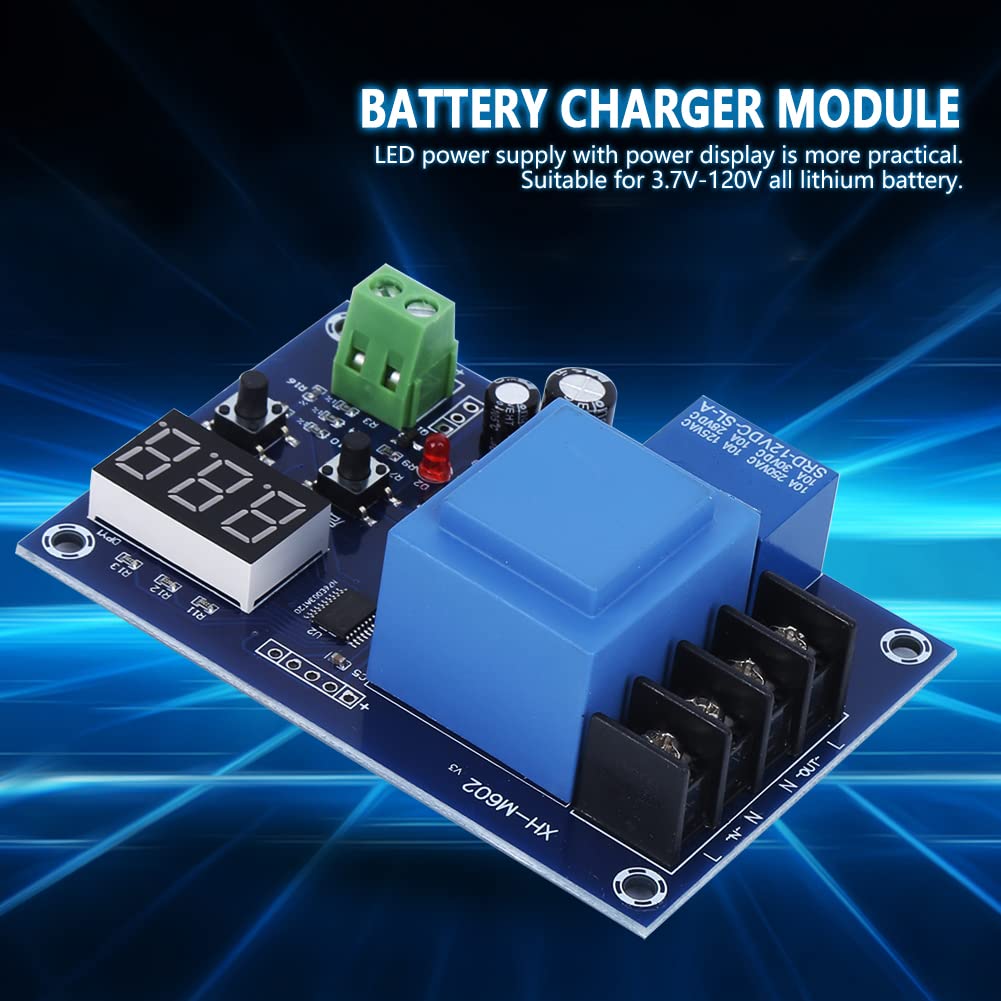

XH-M602 3.7-120V Lityum Pil - Akü Şarj Kontrol Devresi

XH-M602 3.7-120V Lityum Pil Akü Şarj Kontrol Devresi

XH-M602 Lityum Pil Akü Şarj Kontrol Devresi, geniş voltaj aralığında (3.7V-120V) çalışabilen, programlanabilir şarj kesme ve yeniden başlatma seviyelerine sahip, akıllı batarya yönetim sistemidir. Mikrodenetleyici kontrollü bu kompakt modül, farklı lityum pil konfigürasyonları ve akü sistemleri için şarj koruması ve yönetimi sağlayarak uzun pil ömrü ve güvenli kullanım imkanı sunar.

Üzerinde bulunan dijital ekran sayesinde anlık batarya voltajını doğrudan görebilir, butonlar aracılığıyla şarj kesme ve yeniden başlatma eşik değerlerini kolayca ayarlayabilirsiniz. 10A'e kadar yüksek akım kapasitesi ve geniş çalışma sıcaklığı aralığı ile endüstriyel uygulamalardan DIY projelerine kadar birçok alanda güvenilir şarj kontrolü sağlar.

XH-M602 Lityum Pil Şarj Kontrol Devresi, güneş enerjisi sistemleri, UPS çözümleri, elektrikli araç projeleri, Arduino tabanlı taşınabilir güç kaynakları ve pil ömrünün kritik olduğu tüm uygulamalar için ideal bir çözümdür. Bu çok yönlü modül, aşırı şarj ve deşarj koruması sağlayarak değerli lityum pillerinizin güvenliğini ve uzun ömürlü olmasını garanti eder.

---

Teknik Özellikler

Bu bölümde XH-M602 Lityum Pil Akü Şarj Kontrol Devresinin detaylı teknik özellikleri listelenmektedir.

• Model: XH-M602
• Çalışma Voltaj Aralığı: 3.7V - 120V DC
• Uyumlu Pil Tipleri: Lityum iyon, Lityum polimer, LiFePO4
• Maksimum Akım Kapasitesi: 10A (sürekli)
• Anlık Akım Tepe Değeri: 15A (kısa süreli)
• Şarj Kesme Voltajı: Ayarlanabilir (fabrika değeri: 4.2V/hücre)
• Şarj Başlatma Voltajı: Ayarlanabilir (fabrika değeri: 3.9V/hücre)
• Voltaj Hassasiyeti: ±0.01V
• Dijital Ekran: 3 haneli LED gösterge
• Gösterge Doğruluğu: 0.1V (100V altında), 1V (100V üzerinde)
• Kontrol Tipi: Mikrodenetleyici tabanlı
• Röle Tipi: Yüksek güçlü, 10A
• Kullanıcı Kontrolleri: 2 programlama butonu (SET ve ADD)
• Bağlantı Terminalleri: Vidalı terminaller (IN+, IN-, OUT+, OUT-)
• Terminal Kablo Kapasitesi: 16-22 AWG
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Koruma Özellikleri: Aşırı şarj koruması, aşırı deşarj koruması
• PCB Malzemesi: FR-4, çift katmanlı

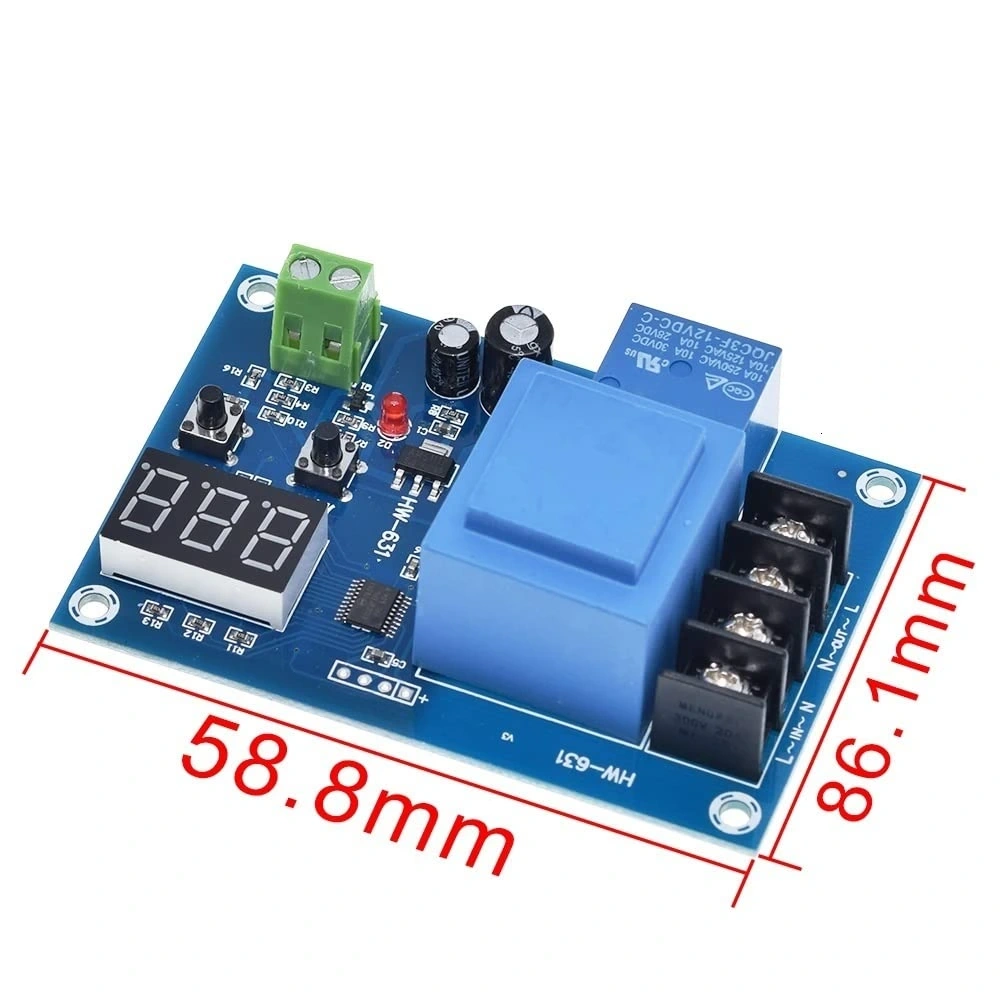

• Boyutlar: Yaklaşık 63mm x 42mm x 20mm
• Montaj Delikleri: 4 adet, 3mm çapında
• Ağırlık: Yaklaşık 30g
• Hata Payı: Maksimum ±%1
• Beklemedeki Güç Tüketimi: <10mA

---

Kullanım Avantajları

XH-M602 Lityum Pil Akü Şarj Kontrol Devresinin sağladığı temel avantajlar aşağıda listelenmiştir.

• Geniş Voltaj Aralığı: 3.7V'den 120V'a kadar farklı batarya konfigürasyonlarını destekler.
• Programlanabilir Eşik Değerleri: Şarj kesme ve başlatma voltajlarını özel ihtiyaçlara göre ayarlama.
• Anlık Voltaj Görüntüleme: Dijital ekran ile batarya durumunu sürekli izleme imkanı.
• Yüksek Akım Kapasitesi: 10A sürekli akım ile güçlü uygulamaları destekler.
• Kolay Kurulum: Terminal bağlantıları ile hızlı ve kolay montaj.
• Pil Ömrünü Uzatma: Aşırı şarj ve deşarj önleme ile pil hücreleri korunur.
• Çoklu Pil Uyumluluğu: Farklı lityum pil tipleri ve konfigürasyonları ile çalışır.
• Düşük Enerji Tüketimi: Beklemede minimum güç kullanımı ile batarya verimliliği.
• Kompakt Boyut: Küçük boyutlu tasarım ile her projeye entegre edilebilir.
• Güvenilir Koruma: Mikrodenetleyici tabanlı kontrol ile hassas ve güvenilir koruma.

---

İdeal Kullanım Alanları

Bu XH-M602 Lityum Pil Akü Şarj Kontrol Devresinin tipik kullanım alanları aşağıda listelenmiştir.

• Güneş Enerjisi Sistemleri: Solar panel ile şarj edilen lityum batarya bankaları
• Portatif Güç İstasyonları: Taşınabilir enerji depolama çözümleri
• UPS ve Yedek Güç Sistemleri: Kesintisiz güç kaynakları
• DIY Elektrikli Araçlar: Elektrikli bisiklet, scooter ve küçük araç projeleri
• Robot Projeleri: Otonom veya uzaktan kumandalı robot sistemleri
• Bataryalı LED Aydınlatma: Acil durum ve portatif aydınlatma çözümleri
• Arduino Tabanlı Cihazlar: Batarya ile çalışan mikrodenetleyici projeleri
• Ses Sistemleri: Taşınabilir hoparlör ve amplifikatör devreleri
• IoT Sensör Ağları: Kablosuz sensör istasyonları
• Endüstriyel Kontrol Sistemleri: Batarya yedeklemeli endüstriyel otomasyon

---

Kurulum ve Programlama Rehberi

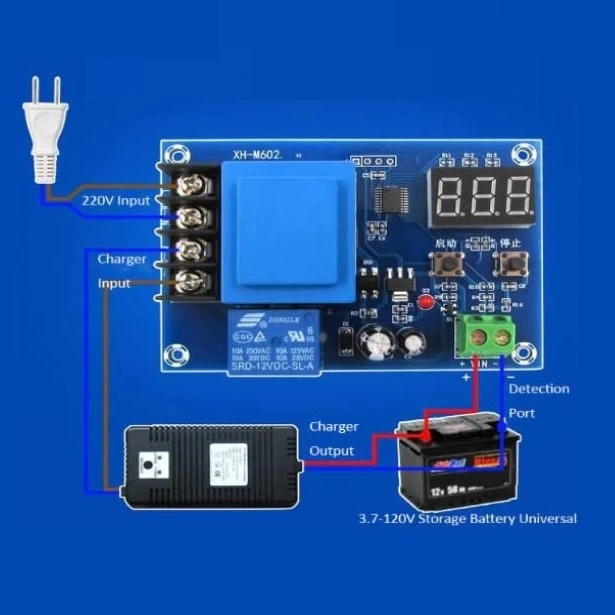

XH-M602 Lityum Pil Akü Şarj Kontrol Devresinin bağlantısı ve programlanması.

---

Lityum Pil Güvenliği ve Koruma Sistemleri

XH-M602 modülünün lityum pil güvenliği açısından önemi ve sağladığı koruma fonksiyonları.

Lityum piller, yüksek enerji yoğunluğu ve uzun ömürleri nedeniyle yaygın kullanılmakta, ancak doğru koruma olmadan ciddi güvenlik riskleri oluşturabilmektedir.

Lityum Pillerin Güvenlik Riskleri:

Koruma devresi olmadan lityum pil kullanımının potansiyel tehlikeleri:

• Aşırı Şarj: 4.2V/hücre üzerine şarj edildiğinde termal kaçak ve yangın riski
• Aşırı Deşarj: 2.5V/hücre altına inildiğinde kalıcı kapasite kaybı ve ömür kısalması
• Hücre Dengesizliği: Seri bağlı hücreler arasında oluşan voltaj farklılıkları
• Termal Kaçak: Aşırı ısınma sonucu kontrol edilemeyen ekzotermik reaksiyonlar
• Gaz Oluşumu: Aşırı şarj sırasında hücre içinde tehlikeli gaz birikmesi

Bu riskler, uygun koruma devreleri kullanılarak büyük ölçüde azaltılabilir.

XH-M602'nin Sağladığı Koruma Fonksiyonları:

Modülün lityum pil koruması için sunduğu temel fonksiyonlar:

• Hassas Voltaj İzleme: ±0.01V hassasiyetle sürekli batarya voltajı takibi
• Programlanabilir Kesme Noktası: Farklı pil kimyalarına göre ayarlanabilen üst limit
• Şarj Kontrolü: Belirlenen üst limite ulaşıldığında otomatik şarj kesme
• Yeniden Başlatma Kontrolü: Güvenli voltaj seviyesine düştüğünde şarjı yeniden başlatma
• Yüksek Akım Röle Koruması: Güçlü röle ile güvenilir devre kesme

Bu fonksiyonlar, pillerin güvenli çalışma aralığında kullanılmasını sağlar.

Farklı Lityum Pil Kimyaları için Önerilen Ayarlar:

Pil tipine göre önerilen kesme ve başlatma voltajları:

• Lityum İyon (Li-ion):
  • Şarj Kesme (P1): 4.2V/hücre
  • Şarj Başlatma (P2): 3.9-4.0V/hücre
• Lityum Polimer (LiPo):
  • Şarj Kesme (P1): 4.2V/hücre
  • Şarj Başlatma (P2): 3.9-4.0V/hücre
• Lityum Demir Fosfat (LiFePO4):
  • Şarj Kesme (P1): 3.65V/hücre
  • Şarj Başlatma (P2): 3.4-3.5V/hücre
• Lityum Titanyum Oksit (LTO):
  • Şarj Kesme (P1): 2.85V/hücre
  • Şarj Başlatma (P2): 2.6-2.7V/hücre

Farklı hücre sayıları için bu değerleri hücre sayısı ile çarpmak gerekir.

---

Batarya Sistemleri ve Konfigürasyonlar

XH-M602 modülü ile kullanılabilecek batarya konfigürasyonları ve voltaj hesaplamaları.

XH-M602 modülü geniş voltaj aralığı sayesinde, 3.7V tekli hücreden 120V batarya sistemlerine kadar farklı konfigürasyonları destekler.

Seri ve Paralel Bağlantı Prensipleri:

Lityum pil sistemlerinin temel bağlantı prensipleri:

• Seri Bağlantı: Voltajlar toplanır, kapasite (Ah) sabit kalır
• Paralel Bağlantı: Voltaj sabit kalır, kapasiteler (Ah) toplanır
• Seri-Paralel Bağlantı: Hem voltajı hem kapasiteyi artırmak için hibrit bağlantı
• Hücre Eşleştirme: Aynı kapasite ve iç dirençteki hücrelerin kullanımının önemi
• Dengeleme İhtiyacı: Özellikle seri bağlantılarda hücre dengeleme gerekliliği

Doğru konfigürasyon, uygulamanın voltaj ve kapasite gereksinimlerine göre belirlenir.

Yaygın Batarya Konfigürasyonları ve Ayarlar:

XH-M602 ile kullanılan yaygın lityum pil konfigürasyonları:

• 1S (3.7V Tekli Hücre):
  • Şarj Kesme (P1): 4.2V
  • Şarj Başlatma (P2): 3.9V
• 3S (11.1V / 3 Seri Hücre):
  • Şarj Kesme (P1): 12.6V
  • Şarj Başlatma (P2): 11.7V
• 4S (14.8V / 4 Seri Hücre):
  • Şarj Kesme (P1): 16.8V
  • Şarj Başlatma (P2): 15.6V
• 6S (22.2V / 6 Seri Hücre):
  • Şarj Kesme (P1): 25.2V
  • Şarj Başlatma (P2): 23.4V
• 7S (25.9V / 7 Seri Hücre):
  • Şarj Kesme (P1): 29.4V
  • Şarj Başlatma (P2): 27.3V
• 12S (44.4V / 12 Seri Hücre):
  • Şarj Kesme (P1): 50.4V
  • Şarj Başlatma (P2): 46.8V
• 24S (88.8V / 24 Seri Hücre):
  • Şarj Kesme (P1): 100.8V
  • Şarj Başlatma (P2): 93.6V

Bu konfigürasyonlarda XH-M602 doğrudan lityum pil paketi ile şarj kaynağı arasında bağlanır.

Batarya Yönetim Sistemi (BMS) ile Entegrasyon:

XH-M602'nin tam BMS sistemleri ile birlikte kullanımı:

• İkincil Koruma Katmanı: BMS'in birincil korumaya ek olarak ikincil güvenlik katmanı
• Paralel Koruma: BMS genellikle hücre bazlı koruma yaparken, XH-M602 tüm paketin korumasını sağlar
• Voltaj Uyumu: XH-M602 ayarlarının BMS kesme voltajlarıyla koordine edilmesi
• Bağlantı Sırası: XH-M602 genellikle BMS'den sonra, şarj kaynağı ile BMS arasına bağlanır
• Yük Tarafı Entegrasyonu: Deşarj koruması için XH-M602'nin yük tarafına bağlanma seçeneği

İki sistemin birlikte kullanımı, maksimum güvenlik için çift katmanlı koruma sağlar.

---

Güneş Enerjisi Sistemlerinde Kullanım

XH-M602 modülünün güneş enerjisi sistemlerinde batarya şarj kontrolörü olarak kullanımı.

XH-M602 kontrolörü, güneş enerjisi sistemlerinde lityum batarya paketlerinin aşırı şarj koruması için ekonomik bir çözüm sunar.

Solar Şarj Sisteminde XH-M602'nin Rolü:

Güneş enerjisi sisteminde modülün fonksiyonu:

• Şarj Kesme Kontrolü: Batarya tam şarj seviyesine ulaştığında solar şarj akışını kesme
• Batarya Koruması: Lityum pillerin güvenli voltaj aralığında tutulmasını sağlama
• Panel-Batarya Arayüzü: Solar panel ve batarya arasında güvenlik arayüzü olarak çalışma
• Durumsal İzleme: LED ekran ile anlık batarya voltajını görüntüleme
• Otomatik Tekrar Bağlantı: Batarya voltajı düştüğünde şarj işlemini yeniden başlatma

Bu fonksiyonlar, güneş enerjisi sisteminin güvenli ve verimli çalışmasına katkıda bulunur.

Temel Solar Sistem Kurulumu:

XH-M602 ile basit bir güneş enerjisi sistemi kurulum adımları:

• Bileşenler: Solar panel, şarj regülatörü (PWM veya MPPT), XH-M602, lityum batarya paketi
• Bağlantı Sırası: Solar Panel → Şarj Regülatörü → XH-M602 → Batarya
• Voltaj Uyumu: Solar panel voltajının şarj regülatörü ve batarya sistemi ile uyumluluğu
• XH-M602 Ayarları: Kullanılan lityum pil paketi için uygun şarj kesme/başlatma değerleri
• Sigorta Koruması: Sistem bileşenleri arasında uygun değerlerde sigortalar

Bu basit yapılandırma, küçük ve orta ölçekli güneş enerjisi projeleri için ideal bir çözüm sunar.

Güneş Enerjisi Uygulamaları İçin Öneriler:

XH-M602 ile solar sistemlerde en iyi performans için tavsiyeler:

• MPPT Kontrolör Kullanımı: Verimlilik için PWM yerine MPPT şarj kontrolörü tercih edilmesi
• Güvenlik Marjı: Şarj kesme voltajının hücre başına 4.15V gibi daha güvenli bir değere ayarlanması
• Yük Yönetimi: Deşarj koruması için ikinci bir XH-M602 veya ayrı bir BMS kullanımı
• Konumlandırma: XH-M602'nin nem ve yüksek sıcaklıktan korunacak şekilde montajı
• Periyodik Kontrol: Voltaj göstergesinin düzenli olarak kontrol edilmesi

Bu öneriler, güneş enerjisi sisteminin güvenilirliğini ve ömrünü artıracaktır.

---

Proje Uygulamaları ve Bağlantı Şemaları

XH-M602 modülü ile gerçekleştirilebilecek pratik proje uygulamaları ve bağlantı şemaları.

XH-M602 şarj kontrol modülü, çeşitli batarya tabanlı projelerde koruma ve izleme işlevi için kolayca entegre edilebilir.

Taşınabilir Güç İstasyonu Projesi:

Orta kapasiteli portatif enerji depolama sistemi oluşturma:

• Bileşenler: 4S3P 18650 lityum iyon pil paketi (14.8V, 9000mAh), XH-M602, şarj adaptörü, inverter
• Bağlantı Düzeni: Şarj Adaptörü → XH-M602 (IN+/IN-) → Batarya → İnverter/Yük
• XH-M602 Ayarları: P1=16.8V (şarj kesme), P2=15.6V (şarj başlatma)
• Koruma Elemanları: 10A sigorta, ısıya dayanıklı muhafaza
• Kullanım Senaryosu: Kamp, acil durum, mobil elektronik cihaz şarjı

Bu proje, 100W'a kadar cihazları çalıştırabilen kompakt bir güç istasyonu sağlar.

Arduino Tabanlı Batarya İzleme Sistemi:

XH-M602 ve Arduino ile gelişmiş batarya izleme sistemi:

• Bileşenler: XH-M602, Arduino Nano, voltaj bölücü devre, LCD ekran, batarya paketi
• Bağlantı: Batarya voltajı Arduino analog girişine voltaj bölücü üzerinden bağlanır
• Fonksiyonlar: Batarya durumu izleme, kapasite tahmini, şarj döngüsü sayacı
• Veri Kaydı: SD kart ile batarya performans verilerinin loglanması
• Akıllı Özellikler: Bluetooth ile mobil uygulama üzerinden batarya durumu takibi

Arduino, XH-M602'nin sunduğu korumaya ek olarak detaylı izleme kabiliyeti ekler.

Güneş Enerjili Sokak Lambası Projesi:

Otonom çalışan solar aydınlatma sistemi:

• Bileşenler: 20W Solar panel, XH-M602, 3S 18650 batarya paketi, 10W LED, ışık sensörü, DC-DC konvertör
• Bağlantı Şeması: Solar Panel → XH-M602 → Batarya → DC-DC Konvertör → LED
• Kontrol Mantığı: Işık sensörü ile otomatik LED kontrolü
• XH-M602 Ayarları: P1=12.6V, P2=11.7V
• Muhafaza: Su geçirmez IP65 kutu, polikarbonat lens

Bu sistem, şebeke elektriği olmayan alanlarda güvenilir aydınlatma sağlar.

Elektrikli Bisiklet Batarya Koruma Sistemi:

E-bike bataryası için güvenlik devresi:

• Bileşenler: 13S 48V lityum batarya paketi, XH-M602, BMS devresi, şarj soketi
• Çift Koruma: BMS hücre seviyesi koruma, XH-M602 genel voltaj koruması
• Bağlantı: Şarj Cihazı → XH-M602 → BMS → Batarya → Kontrol Ünitesi
• XH-M602 Ayarları: P1=54.6V, P2=51V
• Güvenlik Özellikleri: Darbe korumalı muhafaza, su yalıtımı

Bu kurulum, değerli e-bike bataryasının güvenliğini maksimize eder.

---

Sorun Giderme ve Optimizasyon

XH-M602 modülü ile ilgili yaygın sorunlar, çözümleri ve performans optimizasyonu.

XH-M602'nin güvenilir çalışması için karşılaşılabilecek sorunları tanımak ve çözmek önemlidir.

Yaygın Sorunlar ve Çözümleri:

XH-M602 kullanımında sık karşılaşılan sorunlar:

• Ekran Çalışmıyor: Giriş voltajını kontrol edin, minimum 3.7V gereklidir
• Röle Çalışmıyor: Terminal bağlantılarının doğruluğunu ve gevşek olup olmadığını kontrol edin
• Yanlış Voltaj Gösterimi: Kalibrasyon için multimetre ile karşılaştırma yapın
• Şarj Kesme Sorunu: P1 ve P2 değerlerinin doğru ayarlandığını kontrol edin
• Isınma Sorunu: Yüksek akımlarda soğutma sağlayın, akım limitini aşmayın

Sistem kurulumunda dikkatli kontroller yaparak bu sorunların çoğu önlenebilir.

Performans Optimizasyonu İçin İpuçları:

XH-M602'nin en iyi performansı için öneriler:

• Kalibrasyon Kontrolü: Modülün voltaj göstergesinin doğruluğunu multimetre ile periyodik kontrol
• Uygun Histerezis: P1 ve P2 arasında 0.5-1V fark bırakarak sürekli açma-kapama döngüsünü önleme
• Temiz Terminaller: Temas noktalarının temiz ve sıkı olması, direnç ve ısınmayı azaltır
• Röle Ömrünü Uzatma: Röle anahtarlama sayısını azaltmak için ani voltaj değişimlerinden kaçınma
• İzolasyon: Hassas devrelere yakın montajda elektromanyetik girişimi önlemek için izolasyon

Bu optimizasyonlar, modülün daha uzun ve güvenilir çalışmasını sağlar.

Donanım İyileştirmeleri:

XH-M602'nin yeteneklerini genişletmek için yapılabilecek modifikasyonlar:

• Harici Gösterge: I2C LCD ekran entegrasyonu ile daha detaylı bilgi görüntüleme
• Alarm Sistemi: Düşük voltaj durumunda sesli uyarı için buzzer ekleme
• Paralel Röle: Yüksek akım uygulamaları için ikincil röle ile kapasite artırma
• Veri Kaydı: Arduino/ESP ile entegrasyon yaparak WiFi üzerinden veri izleme
• Termal Koruma: NTC termistör ekleyerek sıcaklık tabanlı koruma katmanı

Bu modifikasyonlar, standart modülün fonksiyonlarını özel ihtiyaçlar için genişletebilir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x XH-M602 3.7-120V Lityum Pil Akü Şarj Kontrol Devresi
• 1 x Terminal vidaları seti
• 1 x Kullanım kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
