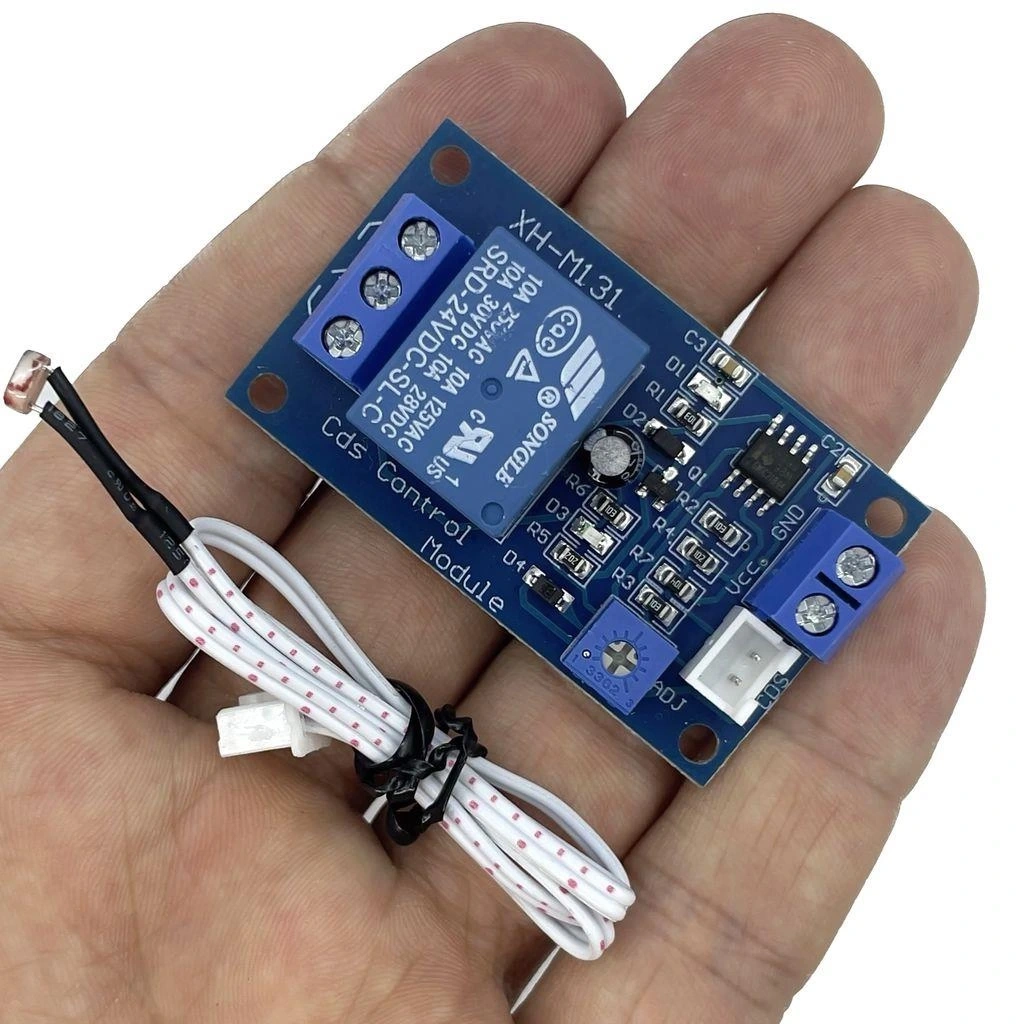

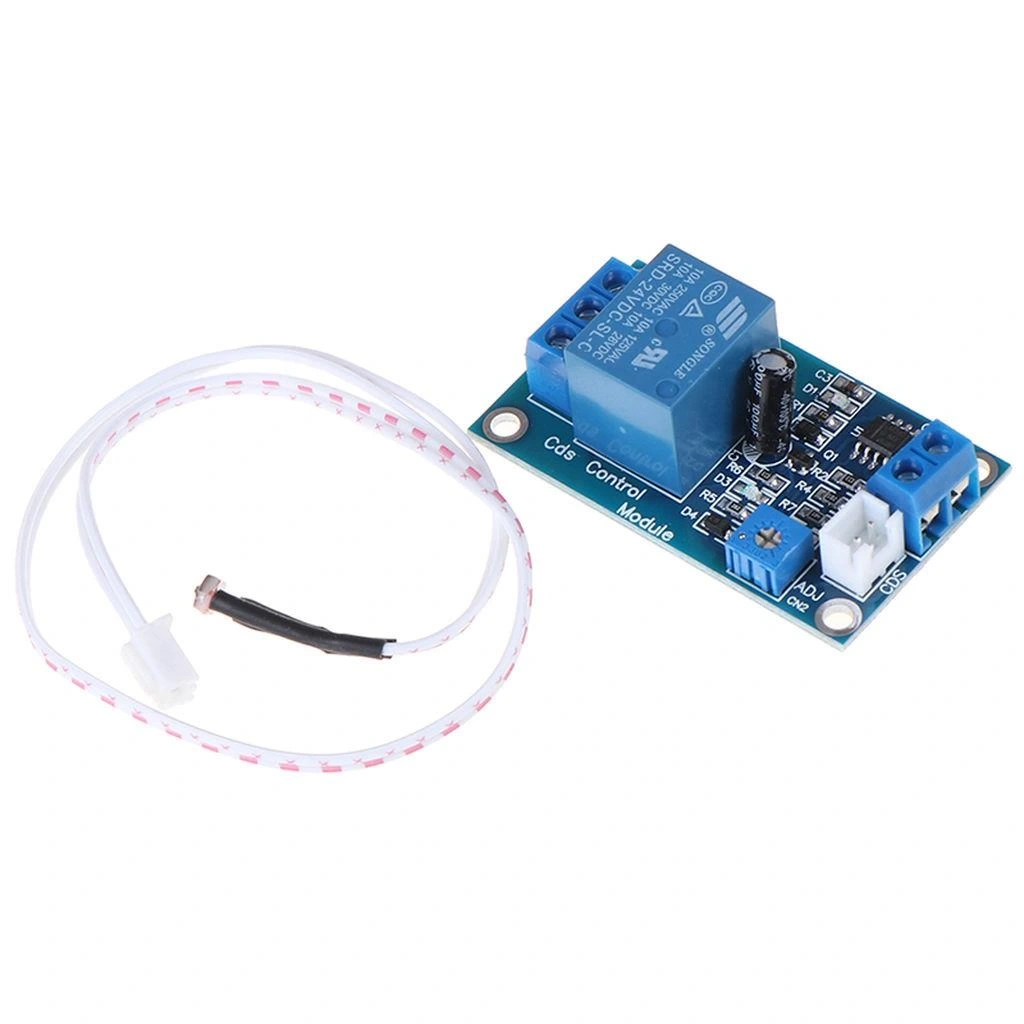

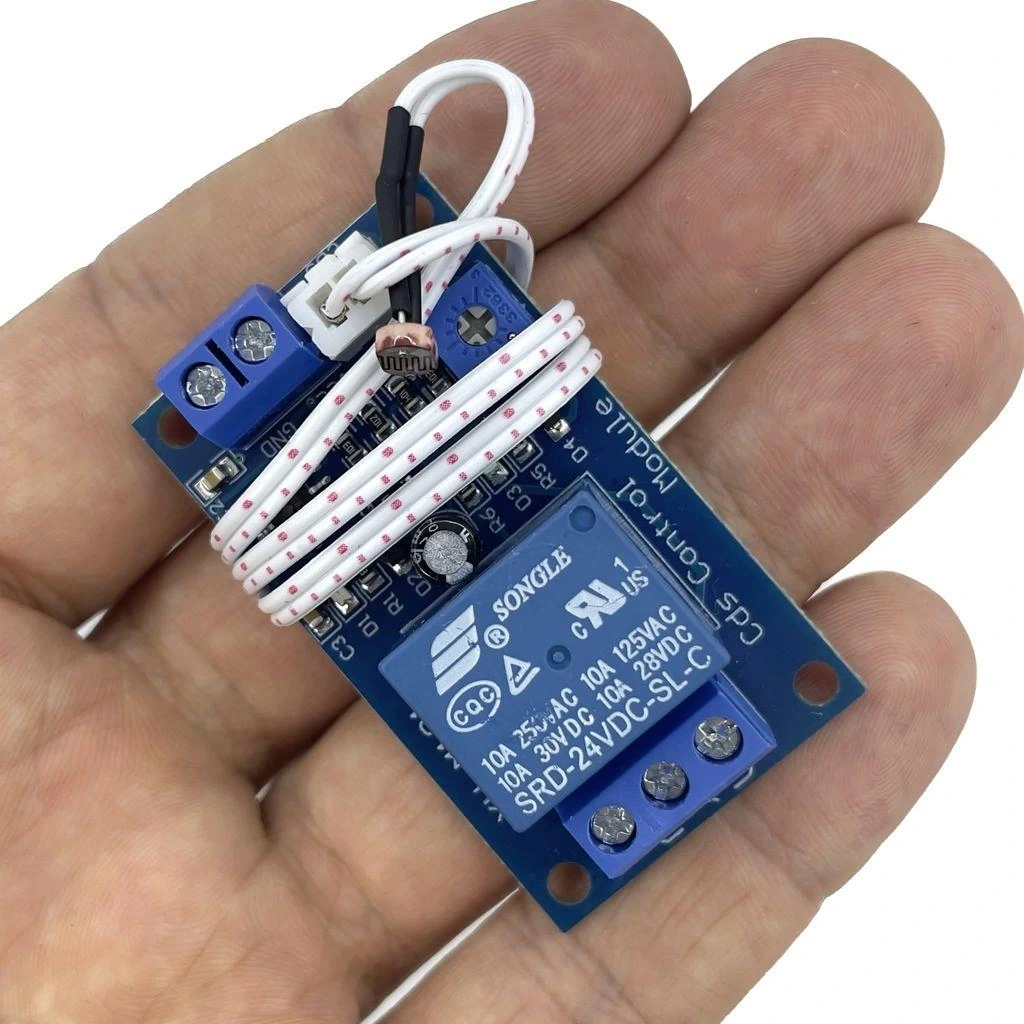

XH-M131 24V Ldr Işık Kontrollü Röle

XH-M131 24V LDR Işık Kontrollü Röle

XH-M131 24V LDR Işık Kontrollü Röle, ortam ışık seviyesini algılayarak otomatik aydınlatma kontrolü sağlayan pratik bir modüldür. Üzerindeki LDR (Işığa Bağlı Direnç) sensörü sayesinde ortam ışığına göre bağlı cihazları açıp kapatabilir.

Bu röle modülü, Arduino projelerinde kullanılabileceği gibi, doğrudan 24V ile çalışan bağımsız bir kontrol ünitesi olarak da işlev görebilir. Basit yapısı ve ayarlanabilir hassasiyeti sayesinde sokak lambaları, bahçe aydınlatması veya gece lambası gibi uygulamalar için idealdir.

Röle Kartları kategorisinde bulunan bu ürün, NO/NC kontakları sayesinde hem normalde açık hem de normalde kapalı devre yapılarında kullanılabilir ve potansiyometre ile ayarlanabilen hassasiyet kontrolü sunar.

Teknik Özellikler

XH-M131 24V LDR Işık Kontrollü Rölenin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XH-M131.
• Çalışma Voltajı: 24V DC
• Sensör Tipi: LDR (Işığa Bağımlı Direnç),

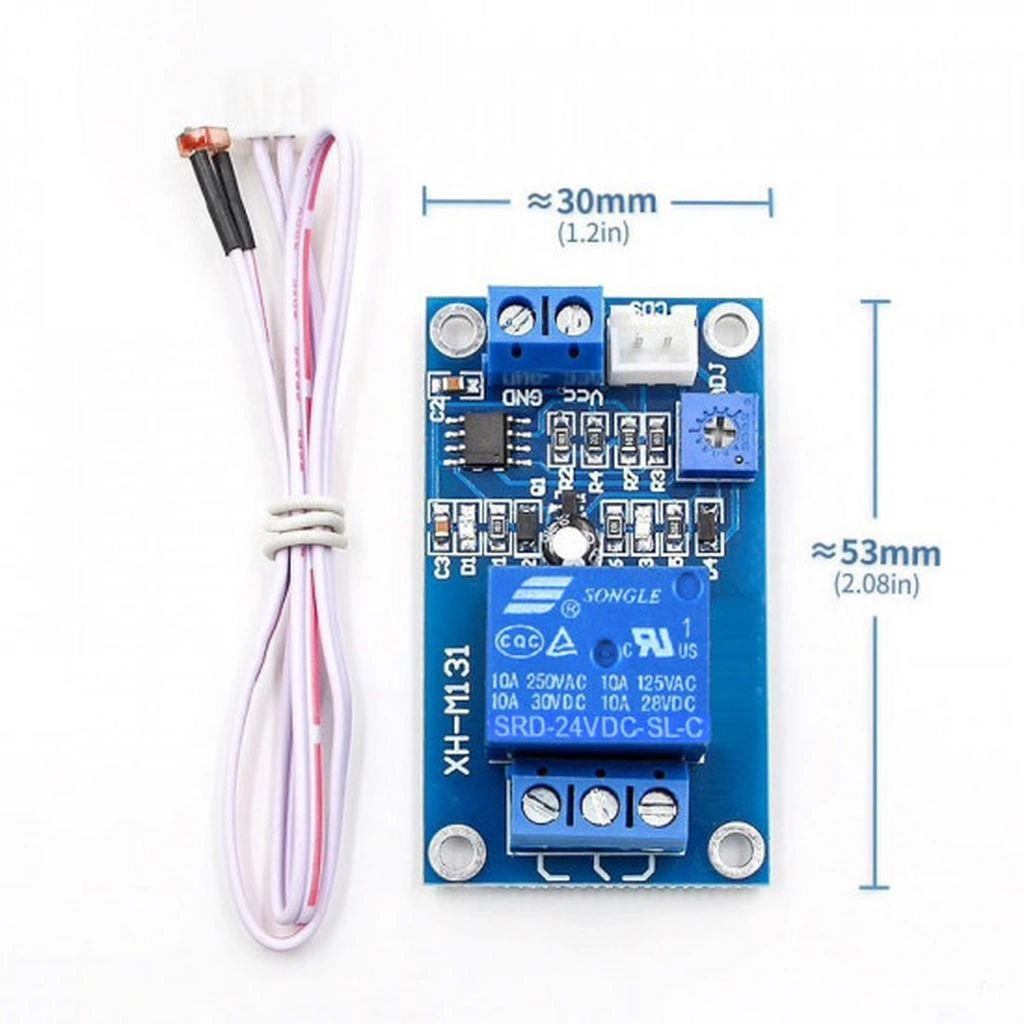

• Modül Boyutu: 48mm x 34mm x 17mm
• Maksimum Akım: 10A @ 250V AC veya 10A @ 30V DC
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Bağlantıları:
  • COM: Ortak bağlantı
  • NO: Normalde Açık (Normally Open)
  • NC: Normalde Kapalı (Normally Closed)
• Kontrol Özellikleri:
  • Işık seviyesi ayarlanabilir potansiyometre
  • Çalışma modu seçimi için jumper
• Jumper Ayarları:
  • L2H: Karanlıkta Açık, Aydınlıkta Kapalı
  • H2L: Aydınlıkta Açık, Karanlıkta Kapalı
• Gösterge LED'leri:
  • Güç LED'i: Modül enerjili olduğunda yanar
  • Röle LED'i: Röle aktif olduğunda yanar
• LDR Hassasiyet Aralığı: 1 lux - 10000 lux (ayarlanabilir)
• Montaj Delikleri: 4 adet, 3mm çapında
• Çalışma Sıcaklığı: -30°C ~ +70°C
• Bağlantı Terminalleri: Vidalı terminal blokları
• PCB Malzemesi: FR-4 cam elyaf

Bağlantı ve Kullanım

XH-M131 24V LDR Işık Kontrollü Rölenin bağlantısı ve kullanım talimatları.

Temel bağlantı şeması:

• Güç Bağlantısı:
  • DC+: 24V DC pozitif bağlantı
  • DC-: 24V DC negatif bağlantı
• Röle Bağlantıları:
  • COM: Ortak bağlantı
  • NO: Normalde açık kontağı (karanlıkta/aydınlıkta kapanır - ayara bağlı)
  • NC: Normalde kapalı kontağı (karanlıkta/aydınlıkta açılır - ayara bağlı)

Çalışma modları:

• L2H Modu (Karanlıkta Açık):
  • Jumper L2H konumunda
  • Karanlıkta röle aktif olur (NO kontağı kapanır)
  • Aydınlıkta röle pasif olur (NO kontağı açılır)
  • Gece lambası, sokak lambası gibi uygulamalar için idealdir
• H2L Modu (Aydınlıkta Açık):
  • Jumper H2L konumunda
  • Aydınlıkta röle aktif olur (NO kontağı kapanır)
  • Karanlıkta röle pasif olur (NO kontağı açılır)
  • Güneş enerjisi sistemleri, perde kontrol sistemleri için idealdir

Hassasiyet ayarı:

• Modül üzerindeki potansiyometre ile ışık hassasiyeti ayarlanabilir
• Saat yönünde çevirmek eşik değerini artırır (daha az ışığa duyarlı)
• Saat yönünün tersine çevirmek eşik değerini azaltır (daha çok ışığa duyarlı)
• Doğru eşik değerini belirlemek için gerçek ortam koşullarında test edin
• Histerezis (tepki gecikmesi) değerini gürültüyü azaltmak için ayarlayın

Montaj önerileri:

• LDR sensörünü doğrudan güneş ışığı almayan bir konuma yerleştirin
• Sensörü kontrol ettiği aydınlatmadan etkilenmeyecek şekilde konumlandırın
• Nem ve su temasından korumak için uygun bir muhafaza içine monte edin
• Elektriksel gürültüden etkilenmemesi için güç kablolarından uzak tutun
• Ayarları yaptıktan sonra potansiyometreyi sabitlemek için bir damla silikon kullanabilirsiniz

Uygulama Alanları

XH-M131 24V LDR Işık Kontrollü Rölenin kullanılabileceği çeşitli projeler ve uygulama alanları.

Aydınlatma Kontrolü

• Otomatik sokak lambaları
• Bahçe ve dış mekan aydınlatması
• Vitrin ve mağaza aydınlatması
• Koridor ve merdiven aydınlatması
• Gece lambası sistemleri

Tarım ve Sera

• Sera aydınlatma kontrolü
• Bitki büyüme ışıkları
• Otomatik gölgeleme sistemleri
• Hayvan barınakları aydınlatması
• Sulama sistemleri için güneş ışığı sensörü

Enerji Yönetimi

• Güneş enerjisi sistemleri
• Enerji tasarruflu aydınlatma
• Otomatik perde kontrol sistemleri
• Bina otomasyon sistemleri
• Fotosel kontrollü güvenlik sistemleri

Proje Örnekleri

XH-M131 24V LDR Işık Kontrollü Röle kullanılarak yapılabilecek detaylı proje örnekleri.

Otomatik Bahçe Aydınlatma Sistemi

XH-M131 modülü, 24V güç kaynağı, su geçirmez LED şeritler ve uygun bir dış mekan muhafazası kullanarak otomatik bir bahçe aydınlatma sistemi oluşturabilirsiniz. Modülü L2H modunda (karanlıkta açık) ayarlayın ve potansiyometre ile istenen gün batımı ışık seviyesine göre hassasiyeti ayarlayın. Rölenin NO (normalde açık) kontağını LED şeritlerin güç hattına seri olarak bağlayın. Su geçirmez bir muhafaza içine yerleştirerek LDR sensörünün dışarıya bakacak şekilde konumlandırılmasını sağlayın. Sistem, gün batımında otomatik olarak LED şeritleri açacak ve gün doğumunda kapatacaktır. Hassasiyet ayarını mevsimsel değişimlere göre zaman zaman güncelleyebilirsiniz. Bu sistem, bahçenizdeki patika, havuz çevresi veya peyzaj aydınlatması için pratik ve enerji tasarruflu bir çözüm sunar. İsteğe bağlı olarak, zamanlayıcı ekleyerek belirli bir saatten sonra aydınlatmanın kapanmasını sağlayabilirsiniz.

Akıllı Tavuk Kümesi Aydınlatması

Tavuk kümeslerinde, tavukların yumurtlamasını optimize etmek için ışık periyodunun kontrolü önemlidir. XH-M131 röle modülü, 24V güç kaynağı, LED aydınlatma sistemi ve küçük bir havalandırmalı muhafaza kullanarak akıllı bir kümes aydınlatma sistemi oluşturabilirsiniz. Modülü L2H modunda (karanlıkta açık) ayarlayın ve hassasiyeti, gün doğumu ve batımını doğru algılayacak şekilde kalibre edin. Kümesin içinde, tavukları rahatsız etmeyecek şekilde konumlandırılmış LED ışıkları rölenin NO kontağı üzerinden besleyin. Sistem, kış aylarında kısa gün sürelerini uzatarak tavukların yumurtlama periyodunu 14-16 saat civarında sabit tutacaktır. Opsiyonel olarak, bir zamanlayıcı röle ekleyerek gece belirli bir saatten sonra aydınlatmanın kapanmasını ve tavukların doğal uyku düzenine geçmesini sağlayabilirsiniz. Bu sistem, yumurta verimini artırırken enerji kullanımını optimize eder ve manuel kontrol ihtiyacını ortadan kaldırır.

Güneş Enerjisi Bağımlı Sulama Sistemi

XH-M131 röle modülü, 24V güç kaynağı, 24V su pompası, güneş paneli ve su deposu kullanarak güneş ışığına bağlı çalışan bir otomatik sulama sistemi kurabilirsiniz. Modülü H2L modunda (aydınlıkta açık) ayarlayarak, yalnızca güneş ışığı yeterli olduğunda sistemin çalışmasını sağlayabilirsiniz. Rölenin NO kontağını su pompasının güç hattına bağlayın. Güneş paneli, hem sisteme güç sağlar hem de doğal bir ışık sensörü görevi görür. Sistem, sadece güneş ışığı yeterli olduğunda çalışacağı için hiçbir zaman gece veya bulutlu havalarda enerji harcamaz. Bu, batarya kapasitesini korur ve sistemin güneşli günlerde daha verimli çalışmasını sağlar. Ayrıca, toprak nem sensörü ekleyerek, sadece toprağın suya ihtiyacı olduğunda ve yeterli güneş ışığı varken pompanın çalışmasını sağlayabilirsiniz. Bu sistem, uzak bahçeler, sera sistemleri veya peyzaj sulama uygulamaları için ideal bir çözümdür.

Sorun Giderme ve İpuçları

XH-M131 24V LDR Işık Kontrollü Röle kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Çalışmıyor: Güç bağlantılarını kontrol edin. 24V DC voltaj olduğunu doğrulayın. Güç LED'inin yanıp yanmadığına bakın. Bağlantı terminallerinin sıkı olduğundan emin olun. Jumper ayarını kontrol edin. LDR sensörünün zarar görmediğinden emin olun.
• Hassasiyet Sorunları: Potansiyometreyi kademeli olarak ayarlayarak doğru tepki noktasını bulun. LDR üzerinde toz veya kir olmadığını kontrol edin. Sensörün doğrudan güneş ışığı veya yapay ışık kaynaklarından etkilenmediğinden emin olun. Gerekirse sensörü farklı bir konuma taşıyın.
• Sık Anahtarlama Sorunu: Aşırı hassasiyet nedeniyle kısa süreli ışık değişimlerinde röle sürekli açılıp kapanabilir. Potansiyometreyi ayarlayarak eşik değerini değiştirin. Sensörü daha stabil bir ışık ortamına yerleştirin. Zamanlama devresi ekleyerek tepki gecikmesi oluşturun.
• Röle Ses Yapıyor: Hızlı anahtarlama işlemleri rölenin mekanik olarak ses çıkarmasına neden olabilir. Hassasiyet ayarını düzenleyin. Gerekirse farklı bir röle tipi (katı hal röle) kullanmayı düşünün. Röle kontaklarının yıpranmadığından emin olun.
• Isınma Sorunları: Yüksek akım çekilen uygulamalarda röle ısınabilir. Yük akımının röle kapasitesini aşmadığını kontrol edin. Havalandırma sağlayın. Uzun süreli kullanımlarda daha yüksek kapasiteli röle kullanmayı düşünün. Kontakları düzenli olarak kontrol edin.

Performans İpuçları

• Gün doğumu/batımı saatlerinde hassasiyeti test ederek optimum ayarı bulun
• LDR sensörünü düzenli olarak temizleyerek hassasiyetin korunmasını sağlayın
• Dış mekan uygulamalarında koruyucu şeffaf bir muhafaza kullanın
• Yüksek güçlü cihazlar için harici kontaktör veya röle kullanın
• Mevsimsel değişimlere göre ayarları periyodik olarak güncelleyin

Paket İçeriği

• XH-M131 24V LDR Işık Kontrollü Röle
