5V 4 Kanal Röle Kartı

5V 4 Kanal Röle Kartı

5V 4 Kanal Röle Kartı, elektronik projelerde yüksek güçlü cihazları kontrol etmenizi sağlayan çok yönlü bir kontrol modülüdür. Her biri 10A 250VAC/10A 30VDC kapasitesine sahip 4 adet röle ile donatılmış bu kart, mikrodenetleyicilerden gelen düşük güçlü sinyallerle AC veya DC cihazları güvenle anahtarlayabilir.

Optokuplör izolasyonu sayesinde kontrol devresi ile yüksek güçlü devre arasında güvenli bir ayrım sağlayarak projelerinizi ve bağlı cihazlarınızı korur. Her röle için LED göstergesi bulunan kart, 5V çalışma voltajı ile Arduino, Raspberry Pi ve diğer popüler mikrodenetleyicilerle kolayca entegre edilebilir.

5V 4 Kanal Röle Kartı, Arduino projeleri için ideal bir güç kontrol çözümüdür. Röle Kartları kategorisinde bulunan bu ürün, ev otomasyonu, endüstriyel kontrol, akıllı tarım ve IoT projeleri için güvenilir bir seçenek sunar.

Teknik Özellikler

5V 4 Kanal Röle Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Voltajı: 5V DC
• Kontrol Akımı: 15-20mA (kanal başına)
• Röle Sayısı: 4 adet
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Sinyali: Aktif LOW (0V tetikleme)
• Kontak Kapasitesi:
  • 10A 250VAC
  • 10A 30VDC
  • 10A 125VAC
• İzolasyon: Optokuplör (optocoupler) ile
• Göstergeler: Her röle için ayrı LED
• Anahtarlama Süresi:
  • Etkinleşme Süresi: <10ms
  • Bırakma Süresi: <5ms
• Mekanik Ömür: 10,000,000 işlem
• Elektriksel Ömür: 100,000 işlem
• Terminal Bağlantıları: COM (ortak), NO (normalde açık), NC (normalde kapalı)
• Montaj Delikleri: 4 adet, 3mm çapında
• Çalışma Sıcaklığı: -25? ~ +70?
• Boyutlar: Yaklaşık 75mm x 55mm x 20mm
• Ağırlık: Yaklaşık 60g

Bağlantı ve Kullanım

5V 4 Kanal Röle Kartının çeşitli projeler için bağlantı ve kullanım yöntemleri.

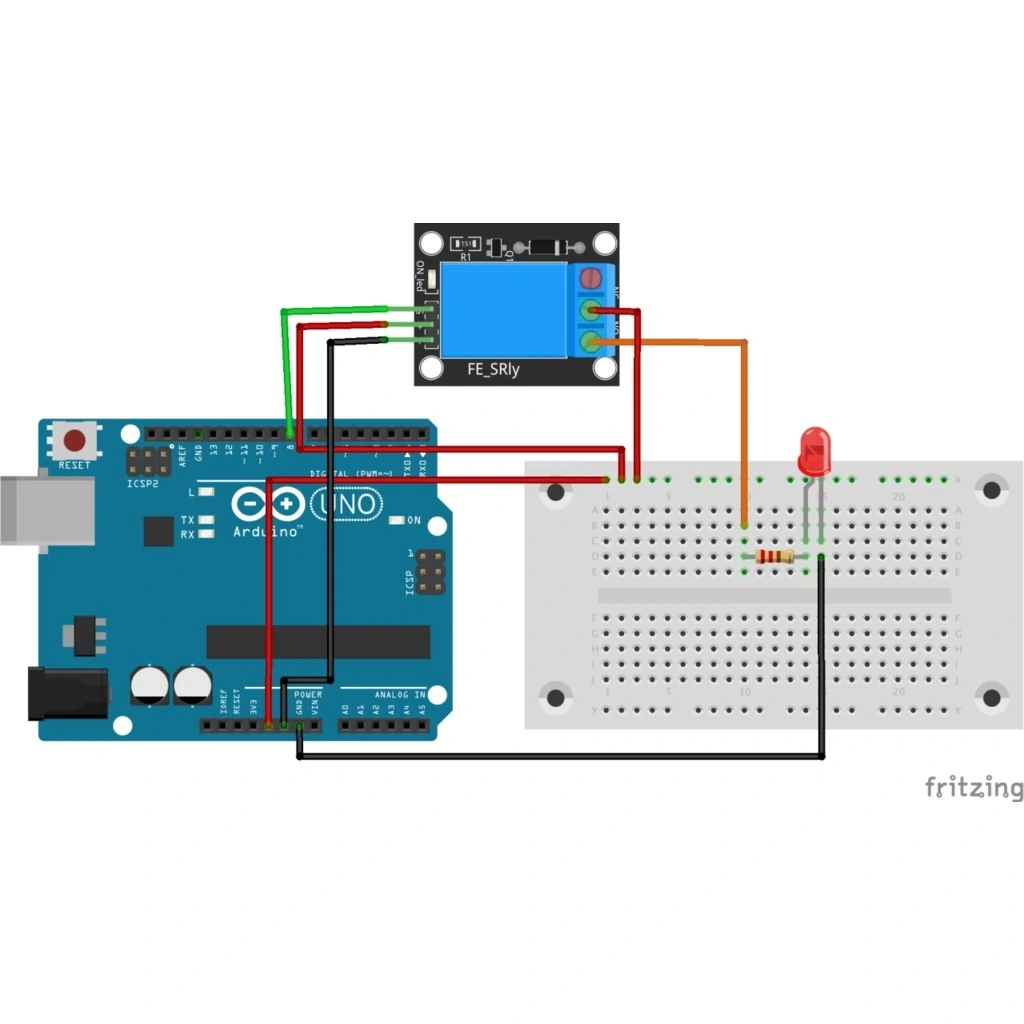

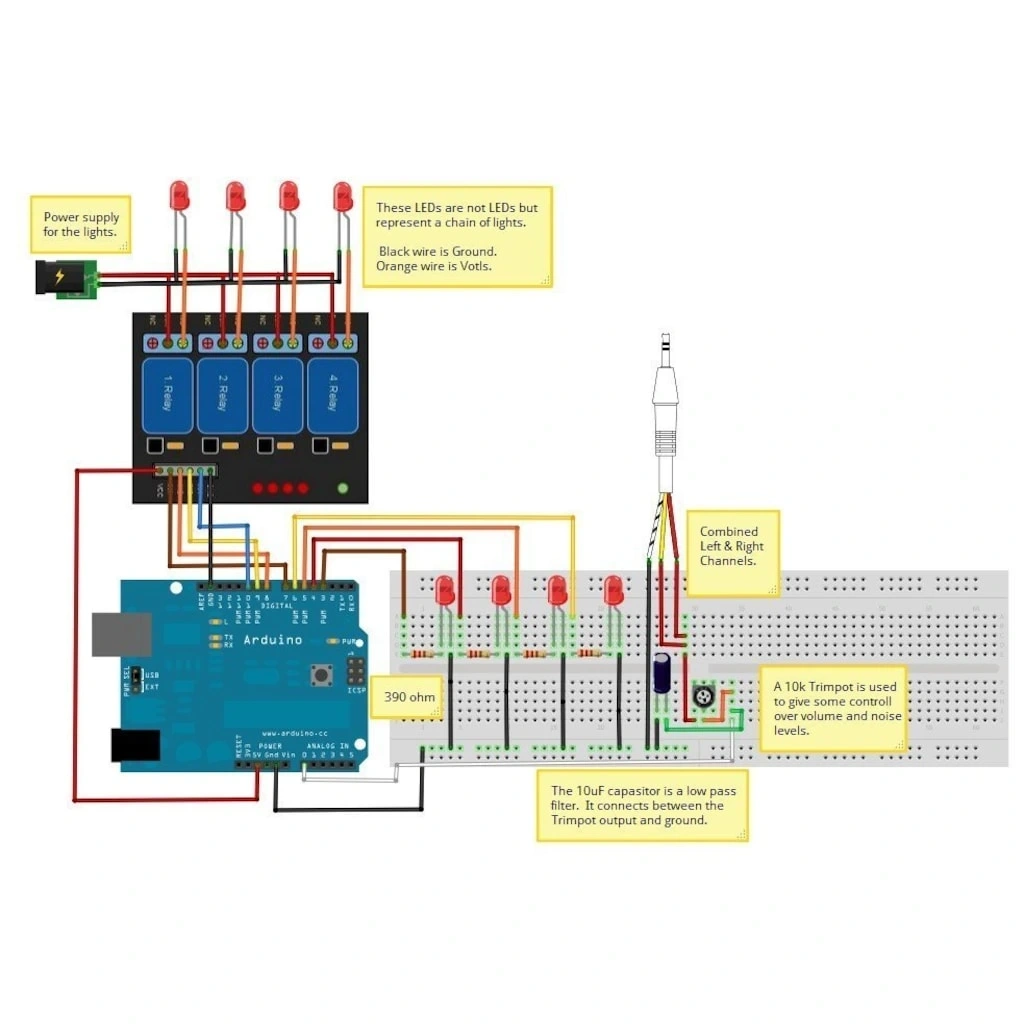

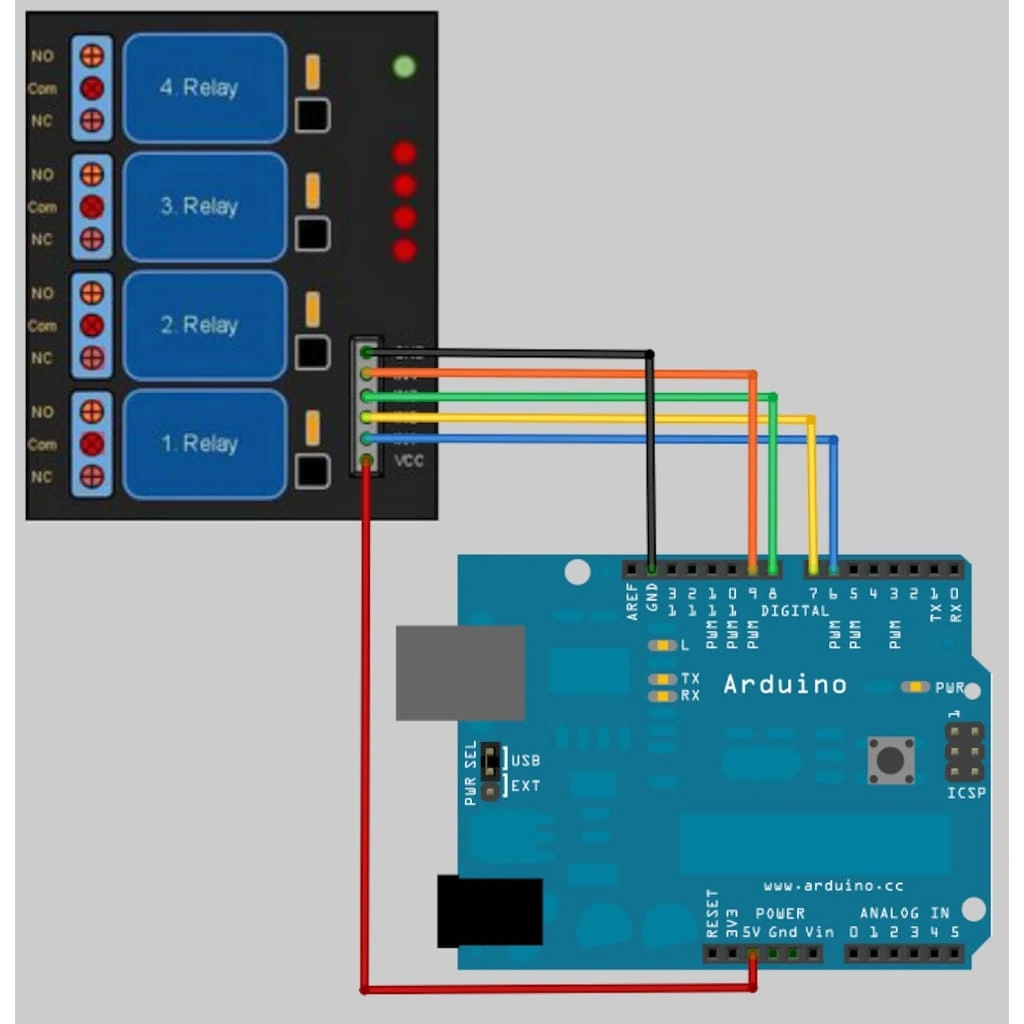

Röle kartını kullanmak için, kart üzerindeki VCC ve GND pinlerini Arduino veya diğer mikrodenetleyicinizin 5V ve GND pinlerine bağlayın. IN1, IN2, IN3 ve IN4 pinlerini mikrodenetleyicinin dijital çıkış pinlerine bağlayın. Bu kartın röleleri LOW (0V) sinyali ile tetiklenir, yani bir röleyi aktifleştirmek için ilgili kontrol pinine LOW değeri göndermelisiniz.

Kontrol edilecek cihazları röle çıkışlarına bağlarken, her rölenin üç terminali vardır: COM (ortak), NO (normalde açık) ve NC (normalde kapalı). Genellikle COM ve NO terminalleri arasına bağlantı yapılır. Bu şekilde, röle aktifleştirildiğinde devre kapanır ve cihaz çalışmaya başlar.

Röle kartını Arduino ile programlarken, önce ilgili pinleri OUTPUT olarak tanımlayın. Röleyi açmak için digitalWrite(pin, LOW), kapatmak için digitalWrite(pin, HIGH) komutlarını kullanın. Rölelerin mekanik parçalar olduğunu ve sürekli açılıp kapanmanın ömürlerini kısaltacağını unutmayın. Güvenlik açısından, şebeke gerilimi ile çalışırken projenizi yalıtkan bir muhafaza içine alın.

Uygulama Alanları

5V 4 Kanal Röle Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Akıllı ev aydınlatma kontrolü
• Uzaktan kontrollü prizler
• Perde/panjur otomasyonu
• Sulama sistemleri kontrolü
• Fan ve iklimlendirme kontrolü
• Elektrikli cihazların programlı kontrolü

Endüstriyel Uygulamalar

• Motor kontrol sistemleri
• Pompa otomasyonu
• Konveyör bant kontrolü
• Üretim hattı otomasyonu
• Endüstriyel ekipman kontrolü
• Güç dağıtım sistemleri

Tarım ve Sera Otomasyonu

• Otomatik sulama sistemleri
• Havalandırma kontrolü
• Aydınlatma ve büyüme ışıkları kontrolü
• Toprak nem kontrolü
• Sıcaklık kontrollü sistemler
• Hayvan besleme otomasyonu

Proje Örnekleri

5V 4 Kanal Röle Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Ev Otomasyon Sistemi

Arduino Uno, 4 kanal röle kartı, ESP8266 WiFi modülü ve çeşitli sensörler kullanarak kapsamlı bir akıllı ev sistemi oluşturabilirsiniz. Röle kartı, evin farklı bölgelerindeki lambaları, prizleri veya elektrikli cihazları kontrol edebilir. ESP8266 modülü ile internet üzerinden kontrol sağlanabilir. DHT11/DHT22 sıcaklık ve nem sensörü ile oda koşullarına göre otomatik fan veya ısıtıcı kontrolü yapabilirsiniz. Sistem, Blynk veya benzer bir uygulama aracılığıyla akıllı telefondan kontrol edilebilir ve programlanabilir. Ayrıca, hareket sensörleri ekleyerek oda kullanımına bağlı otomatik aydınlatma sistemleri de dahil edilebilir.

Otomatik Sulama ve Sera Kontrol Sistemi

Arduino Mega, 4 kanal röle kartı, toprak nem sensörleri, sıcaklık sensörleri ve RTC (Gerçek Zamanlı Saat) modülü kullanarak kapsamlı bir sera otomasyon sistemi geliştirebilirsiniz. Röle kartının bir kanalı sulama pompasını, diğer kanalları ise havalandırma fanlarını, ısıtıcıyı ve büyüme ışıklarını kontrol edebilir. Toprak nem sensörleri, nem seviyesi belirli bir eşiğin altına düştüğünde otomatik sulama yapılmasını sağlar. Sıcaklık sensörleri, ortam sıcaklığını izleyerek fanların veya ısıtıcının kontrolünü yapar. RTC modülü ile gün içinde belirli saatlerde otomatik sulama ve aydınlatma programları oluşturulabilir. LCD ekran ekleyerek sistem durumunu görsel olarak izleyebilirsiniz.

Programlanabilir Test Otomasyonu

Arduino Nano, 4 kanal röle kartı ve bir arayüz devresi kullanarak elektronik komponentlerin ve devrelerin test edilmesi için otomatik bir sistem oluşturabilirsiniz. Her röle, farklı test parametrelerini veya farklı cihazları kontrol edebilir. Örneğin, bir röle güç kaynağını açıp kapatabilir, diğeri test sinyalleri gönderebilir, üçüncüsü ölçüm cihazlarını devreye alabilir ve dördüncüsü alarm veya gösterge sistemlerini kontrol edebilir. Ardunio'nun seri portunu kullanarak, bir bilgisayar arayüzü aracılığıyla test sıralamalarını programlayabilir ve sonuçları kaydedebilirsiniz. Bu sistem, seri üretimde kalite kontrol süreçlerini otomatikleştirmek veya elektronik laboratuvarlarında tekrarlanan test işlemlerini kolaylaştırmak için kullanılabilir.

Sorun Giderme ve İpuçları

5V 4 Kanal Röle Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Tetiklenmiyor: Röle kartına giden 5V güç kaynağının yeterli akım sağladığından emin olun. Arduino'nun çıkış pinlerinden aldığınız sinyali kontrol edin. Bağlantıları ve kabloları kontrol edin. Kartın aktif LOW tetiklemeli olduğunu unutmayın; röleyi çalıştırmak için ilgili pine LOW (0V) değeri göndermeniz gerekir.
• Röleler Rastgele Çalışıyor: Mikrodenetleyicinizin reset olma ihtimalini kontrol edin. Güç kaynağınızın kararlı olduğundan emin olun. Elektromanyetik parazit yaratabilecek cihazlardan uzak tutun. Gerekirse pull-up dirençleri ekleyin veya yazılımda debounce (sıçrama önleyici) mantığı kullanın.
• Aşırı Isınma: Rölelerin nominal akım değerini aşmadığınızdan emin olun. Sürekli ve hızlı anahtarlama işlemleri ısınmaya neden olabilir; rölelerin açılıp kapanma sıklığını azaltmayı düşünün. Yüksek akım gerektiren uygulamalarda, röle kontaklarını daha yüksek kapasiteli harici röleler veya kontaktörler sürmek için kullanın.
• Kıvılcım ve Kontak Aşınması: İndüktif yükler (motorlar, transformatörler) anahtarlanırken kıvılcımlar oluşabilir. Kontak ömrünü uzatmak için snubber devresi (RC devresi) veya TVS diyotları kullanabilirsiniz.

Performans İpuçları

• Röle kartını mikrodenetleyiciden ayrı bir güç kaynağıyla besleyin
• Tüm röleleri aynı anda çalıştırmaktan kaçının, güç tüketimini dengelemek için zaman gecikmesi ekleyin
• AC şebeke bağlantıları için gerekli güvenlik önlemlerini alın, sigorta ve kaçak akım rölesi kullanın
• Endüktif yükler için koruyucu devreler ekleyin
• Hassas elektronik ekipmanların yakınında kullanırken elektromanyetik parazitlere dikkat edin
• Nemli ortamlarda kullanırken, kartı koruyucu bir muhafaza içine alın
