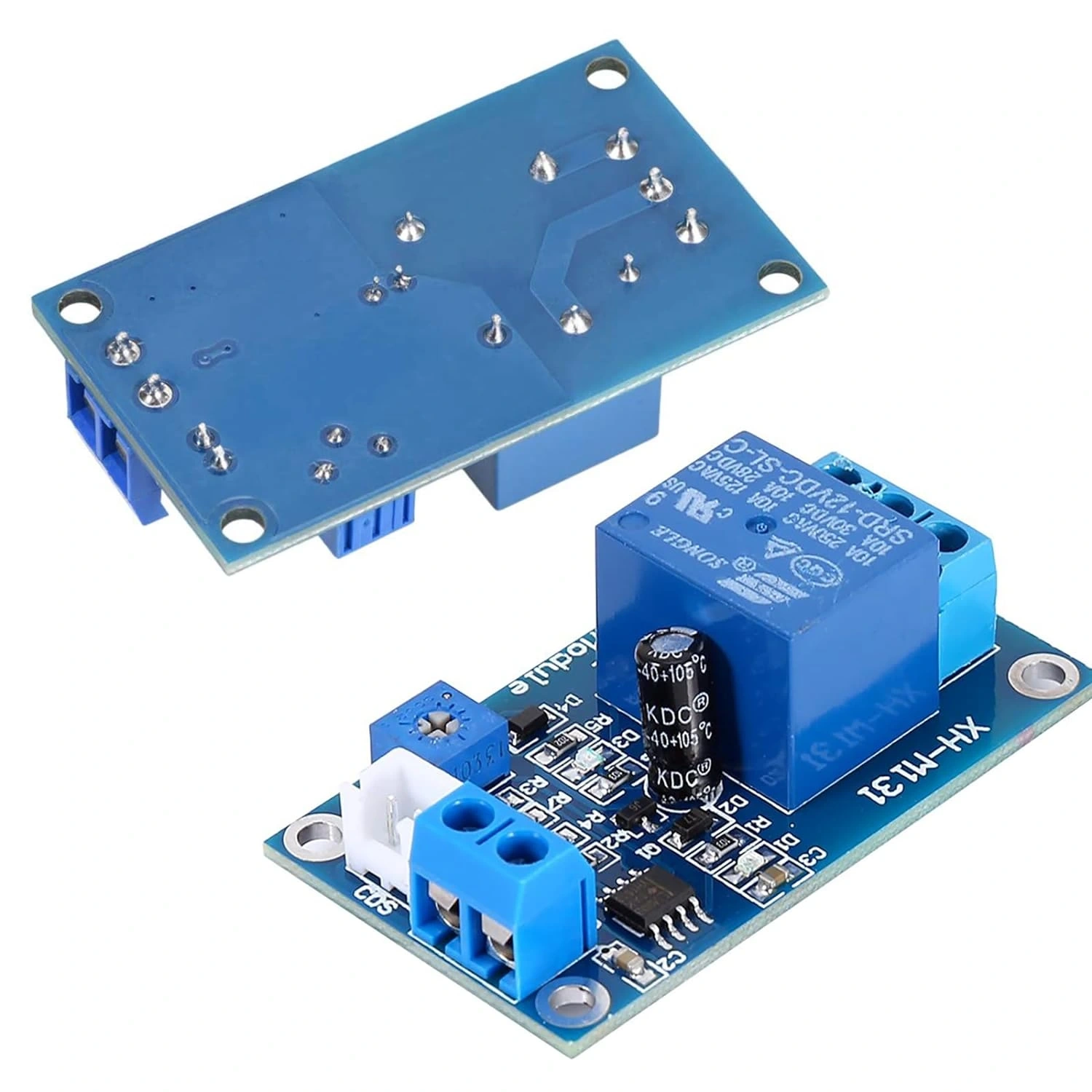

XH-M131 12V Ldr Işık Kontrollü Röle

XH-M131 12V LDR Işık Kontrollü Röle

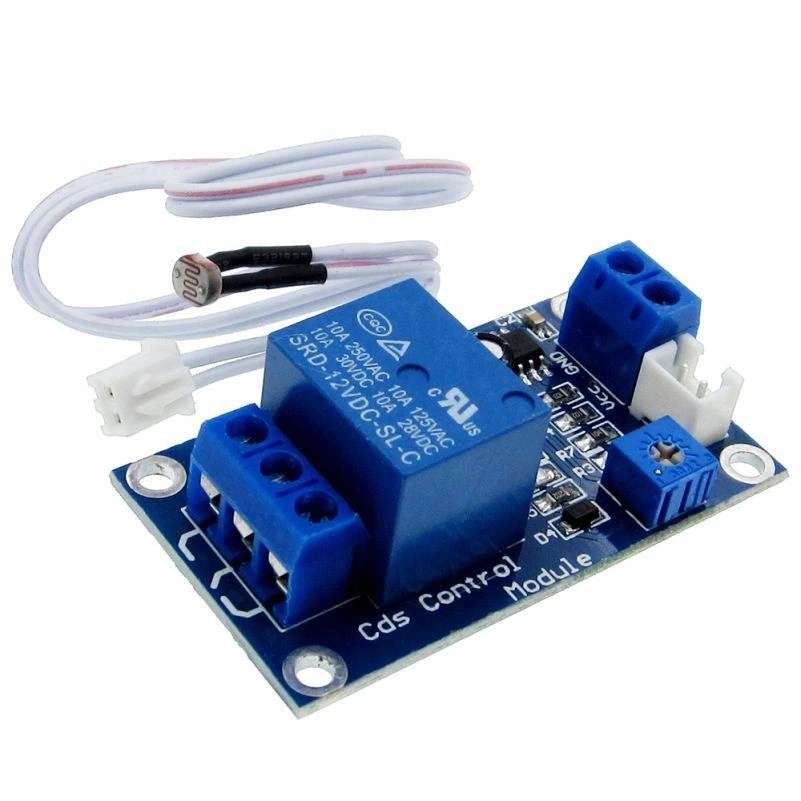

XH-M131 12V LDR Işık Kontrollü Röle, ışık seviyesine göre otomatik olarak aydınlatma kontrolü sağlayan profesyonel bir modüldür. LDR sensörü ile ortam ışığını algılayarak, belirli bir eşik değerine göre röleyi aktifleştiren bu cihaz, aydınlatma otomasyonu için mükemmel bir çözümdür.

Hassasiyet ayarı için üzerinde bulunan potansiyometre sayesinde, modülün hangi ışık seviyesinde tetikleneceğini kolayca ayarlayabilirsiniz. 10A 250VAC / 10A 30VDC kapasiteli röle kontağı ile yüksek güçlü aydınlatma sistemlerini doğrudan kontrol edebilir.

XH-M131 12V LDR Işık Kontrollü Röle, dış mekan aydınlatması, bahçe lambaları, sokak lambaları, güvenlik ışıkları ve otomatik perde sistemleri gibi pek çok otomasyon projesinde kullanılabilir. Arduino veya diğer mikrodenetleyicilerle birlikte kullanılabildiği gibi, bağımsız olarak da çalışabilir.

Teknik Özellikler

XH-M131 12V LDR Işık Kontrollü Rölenin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XH-M131
• Çalışma Gerilimi: 12V DC
• Sensör Tipi: LDR (Işığa Bağlı Direnç)
• Röle Kapasitesi: 10A 250VAC / 10A 30VDC
• Tetikleme Modu: Işık veya karanlık tetiklemeli (jumper ile seçilebilir)
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• Çalışma Sıcaklığı: -25°C ~ +85°C

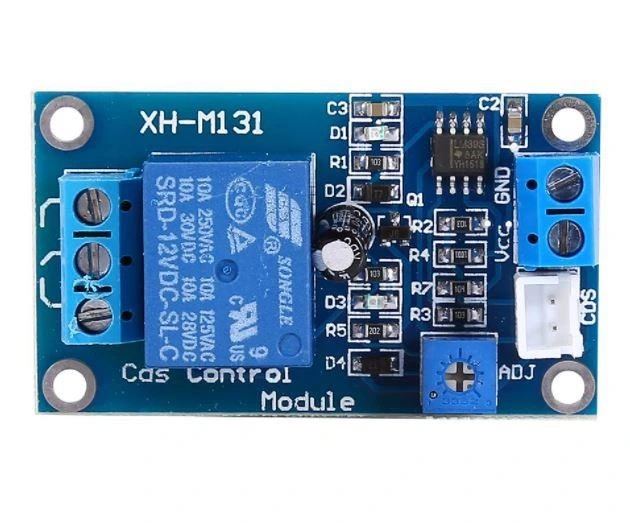

• Bağlantı Terminalleri:
  • 2 pin güç girişi (12V DC)
  • 3 pin röle çıkışı (NO, NC, COM)
• Göstergeler:
  • Güç LED'i (kırmızı)
  • Röle durumu LED'i (yeşil)

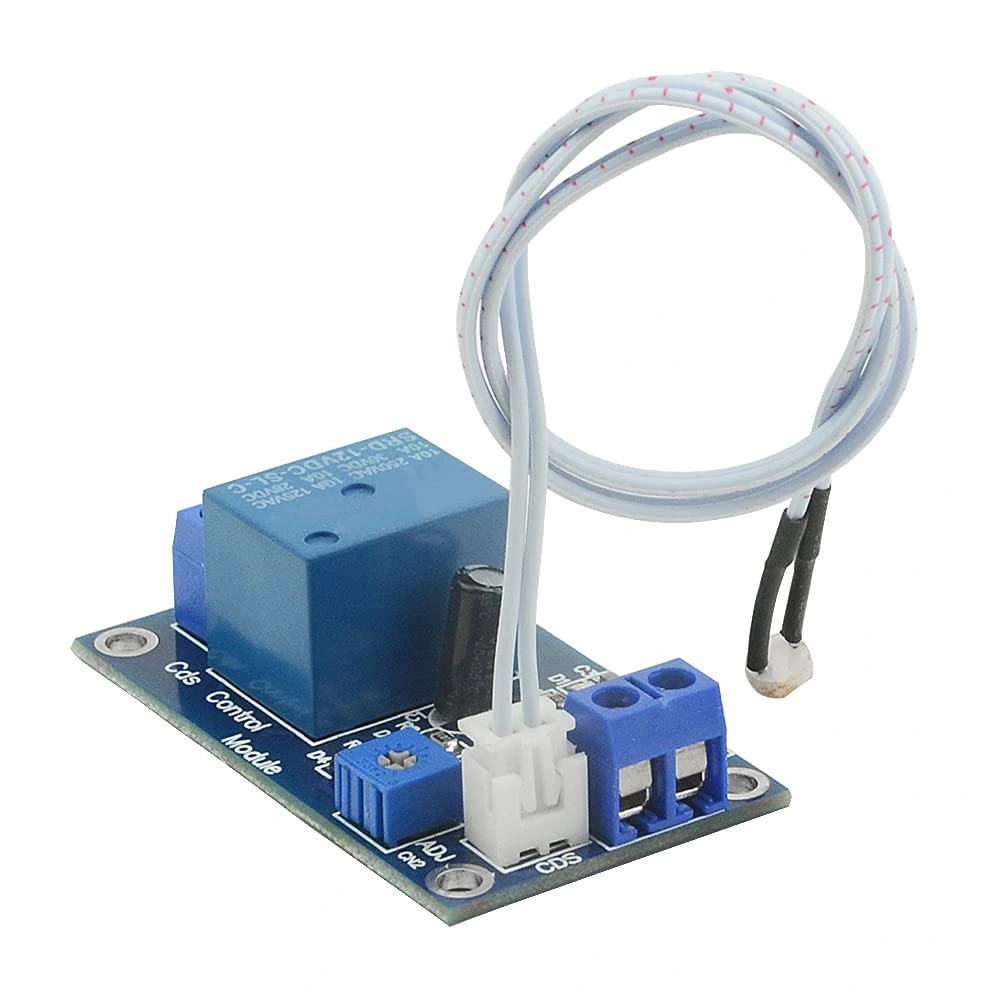

• LDR Sensörü: Dış ortam ışık algılama

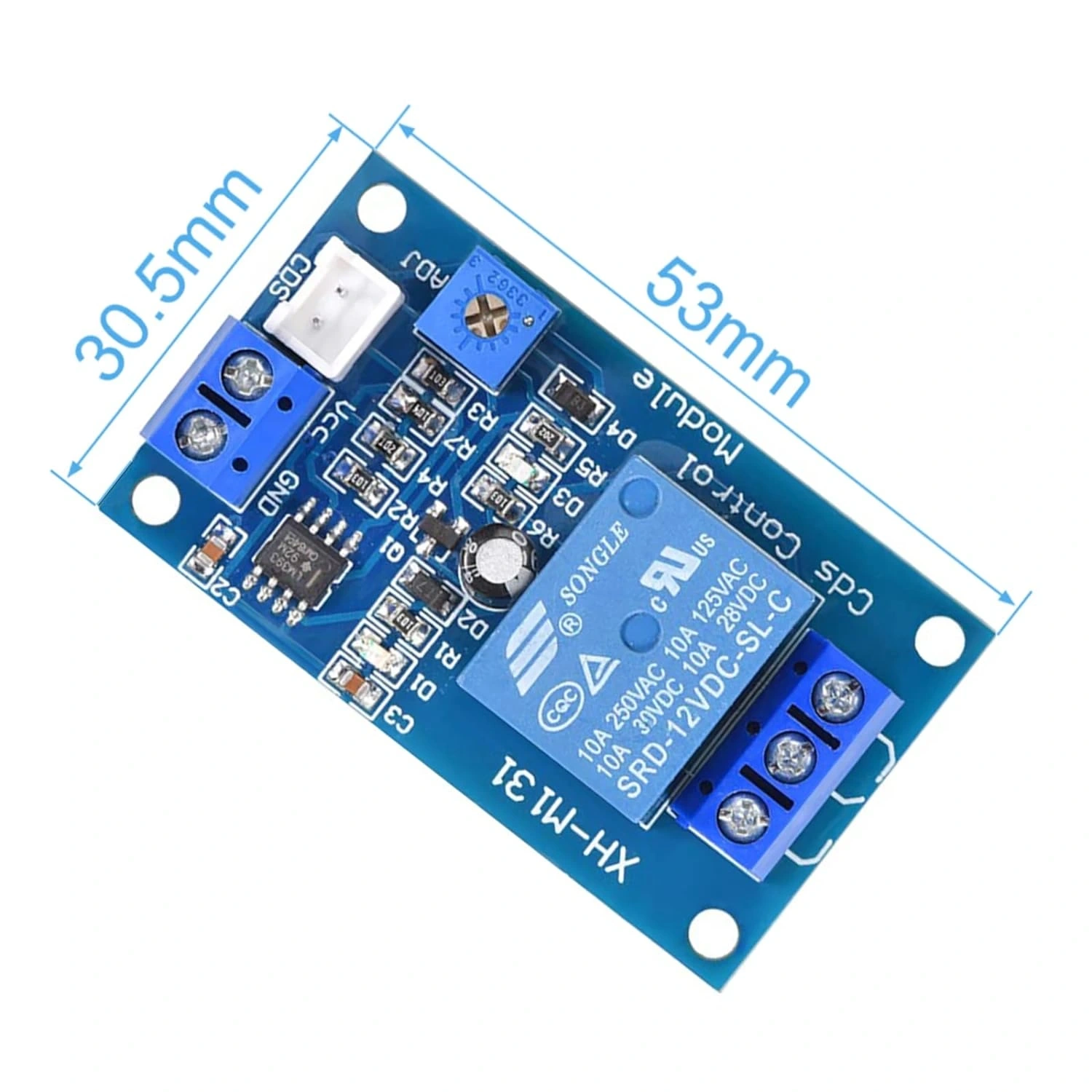

• Boyutlar: 48mm x 32mm x 20mm
• Montaj Delikleri: 4 adet, 3mm çapında
• Tepki Süresi: <1 saniye
• Koruma: Ters polarite koruması

Bağlantı ve Kullanım

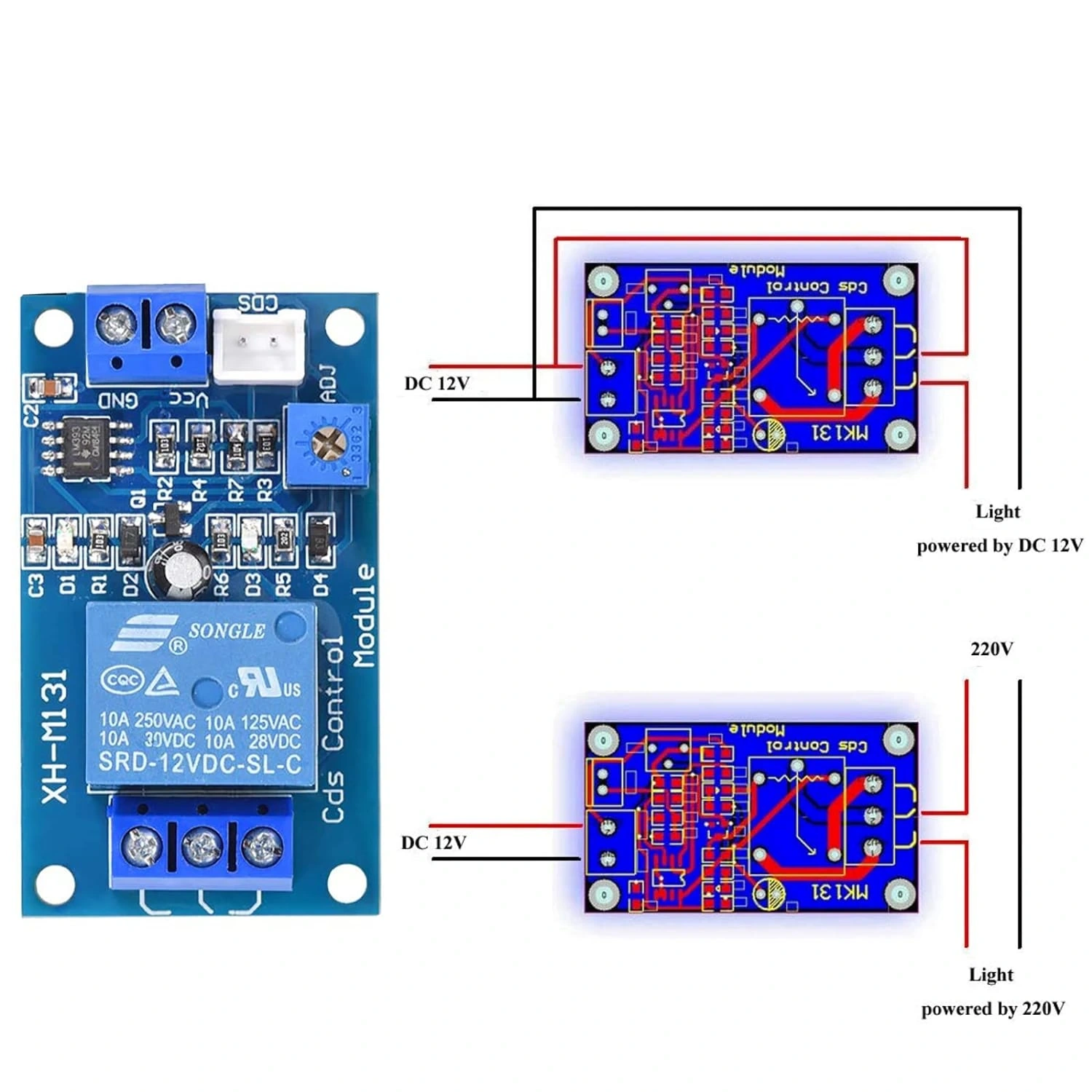

XH-M131 12V LDR Işık Kontrollü Rölenin bağlantı şeması ve kullanım talimatları.

Modülü kullanmak için öncelikle 12V DC güç kaynağını modülün güç terminallerine bağlayın (polariteye dikkat edin). Röle çıkışları olan NO (Normalde Açık), NC (Normalde Kapalı) ve COM (Ortak) terminallerini kontrol etmek istediğiniz cihaza uygun şekilde bağlayın.

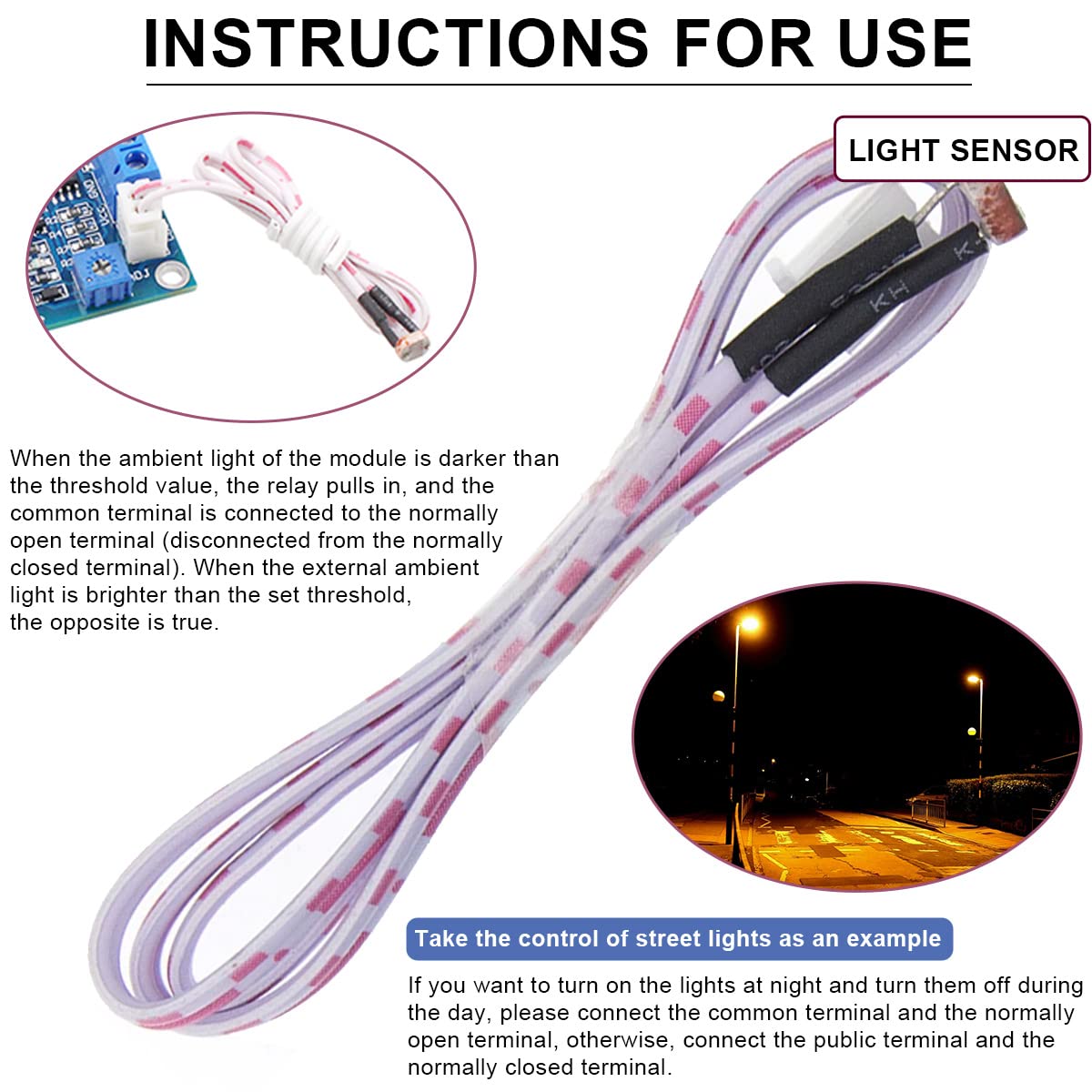

Modül üzerindeki jumper, rölenin hangi durumda tetikleneceğini belirler. "L" (Light) konumunda röle ışık olduğunda tetiklenir, "D" (Dark) konumunda ise karanlık olduğunda tetiklenir. Genel aydınlatma kontrolü için "D" konumunu tercih edebilirsiniz.

Potansiyometre ile hassasiyet ayarını yaparak, rölenin hangi ışık seviyesinde tetikleneceğini ayarlayabilirsiniz. Potansiyometreyi saat yönünde çevirmek hassasiyeti artırır (daha az ışıkta tetiklenir), saat yönünün tersine çevirmek ise hassasiyeti azaltır (daha fazla ışıkta tetiklenir).

Röle kontaklarına bağlanacak elektrikli cihazların akımı, rölenin maksimum kapasitesini (10A) aşmamalıdır. Yüksek güçlü cihazlar için ek bir kontaktör veya daha yüksek kapasiteli röle kullanılması önerilir. Dış mekan uygulamaları için modülü su geçirmez bir muhafaza içine yerleştirmeyi unutmayın.

Uygulama Alanları

XH-M131 12V LDR Işık Kontrollü Rölenin kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Bahçe ve veranda aydınlatması
• Otomatik perde ve jaluzi kontrol sistemleri
• Merdiven ve koridor otomatik aydınlatması
• Vitrin ve dolap iç aydınlatma kontrolü
• Akvaryum aydınlatma otomasyonu
• Sera ve bitki yetiştirme sistemleri

Endüstriyel Uygulamalar

• Fabrika ve depo otomatik aydınlatma
• Güvenlik ışıklandırması
• Sokak lambaları kontrolü
• Reklam panoları aydınlatma otomasyonu
• Fotoğraf stüdyoları ışık kontrolü
• Otopark aydınlatma sistemleri

Tarım ve Hayvancılık

• Kümes ve ahır otomatik aydınlatma
• Sera ışık otomasyonu
• Sulama sistemleri kontrolü
• Güneş ışığına bağlı havalandırma kontrolü
• Hayvan barınakları otomatik ışıklandırma
• Yetiştiricilik tesisleri fotoperiyot kontrolü

Proje Örnekleri

XH-M131 12V LDR Işık Kontrollü Röle kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Dış Mekan Aydınlatma Sistemi

XH-M131 modülünü kullanarak, enerji tasarruflu bir dış mekan aydınlatma sistemi kurabilirsiniz. Modülün LDR sensörünü dış ortama (güneş ışığını doğrudan almayacak şekilde) yerleştirin ve "D" (karanlık) moduna ayarlayın. Potansiyometre ile hassasiyeti istediğiniz gün batımı seviyesine göre ayarlayın. Rölenin NO (Normalde Açık) ve COM (Ortak) kontaklarına bahçe lambalarını, veranda ışıklarını veya dış cephe aydınlatmalarını bağlayın. Bu sistem, gün batımında otomatik olarak ışıkları açacak ve gün doğumunda kapatacaktır. Böylece, evde olmadığınız zamanlarda bile aydınlatma kontrolü sağlanacak ve enerji tasarrufu yapılacaktır. Sistem, yıl boyunca mevsimsel değişimlere bağlı olarak gün uzunluğundaki farklılıklara otomatik olarak uyum sağlar.

Otomatik Sera Aydınlatma ve Sulama Sistemi

XH-M131 modülünü kullanarak, bitkilerinizin günlük ışık ihtiyacını karşılayan otomatik bir sera sistemi oluşturabilirsiniz. LDR sensörü seranın dışına yerleştirin ve "L" (ışık) moduna ayarlayın. Bitkilerin ihtiyaç duyduğu minimum ışık seviyesine göre potansiyometreyi ayarlayın. Röle çıkışlarını sera içindeki LED büyüme ışıklarına bağlayın. Bu sayede, gün ışığı yeterli olmadığında (bulutlu havalar veya kış ayları) LED ışıklar otomatik olarak devreye girecek ve bitkilerinizin optimal büyümesi için gerekli ışık miktarını sağlayacaktır. Ayrıca, sistemi genişleterek ikinci bir XH-M131 modülü ile toprak nem sensörü entegre edebilir ve sulama sistemini de otomatikleştirebilirsiniz. Bu kombinasyon, minimum müdahale ile maksimum verim alabileceğiniz tamamen otomatik bir sera sistemi oluşturmanızı sağlar.

Enerji Tasarruflu Akıllı Ofis Aydınlatması

XH-M131 modülünü kullanarak, ofis ortamındaki doğal ışık seviyesine göre otomatik aydınlatma kontrolü sağlayan akıllı bir sistem tasarlayabilirsiniz. LDR sensörünü pencere yakınına, ancak doğrudan güneş ışığı almayacak şekilde konumlandırın ve "L" (ışık) moduna ayarlayın. Potansiyometreyi, ofis içindeki ideal aydınlatma seviyesine göre kalibre edin. Röle çıkışlarını ofis aydınlatma sistemine bağlayın. Bu sistem, doğal ışık yeterli olduğunda ofis ışıklarını otomatik olarak kapatacak, hava bulutlandığında veya akşam saatlerinde ise otomatik olarak açacaktır. Bu proje, özellikle büyük ofis alanlarında önemli enerji tasarrufu sağlar ve çalışanlar için her zaman ideal aydınlatma koşullarını garanti eder. Daha kapsamlı bir sistem için, farklı aydınlatma zonları oluşturmak üzere birden fazla XH-M131 modülü kullanılabilir.

Sorun Giderme ve İpuçları

XH-M131 12V LDR Işık Kontrollü Röle kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Sürekli Açılıp Kapanıyor: Bu durum, hassasiyet ayarının tam eşik değerine yakın olmasından kaynaklanabilir. Potansiyometreyi biraz daha çevirerek rölenin daha kararlı çalışmasını sağlayın. Ayrıca, LDR sensörünün üzerine gölge düşüren veya geçici ışık değişimlerine neden olan unsurları ortadan kaldırın. Bazı durumlarda, LDR sensörünün etrafına küçük bir siperlik yerleştirmek, ani ışık değişimlerinin etkisini azaltabilir.
• Röle Tepki Vermiyor: İlk olarak güç bağlantılarını kontrol edin. Kırmızı güç LED'i yanmıyorsa, güç kaynağında sorun olabilir. Polariteyi kontrol edin ve giriş voltajının 12V DC olduğundan emin olun. Ayrıca, potansiyometrenin doğru ayarlandığından emin olun; potansiyometreyi her iki yöne de tam olarak çevirerek, rölenin herhangi bir noktada tepki verip vermediğini gözlemleyin.
• Yanlış Zamanlarda Tetikleniyor: Jumper ayarının doğru konumda olduğundan emin olun. "D" konumu karanlıkta, "L" konumu ise aydınlıkta tetiklenir. Ayrıca, LDR sensörünün yanıp sönen ışıklar, araç farları veya yansımalardan etkilenmediğinden emin olun. Bu tür geçici ışık kaynakları yanlış tetiklemelere neden olabilir. Sensörü bu tür ışık kaynaklarından uzağa yerleştirin veya bir tüp içine alarak yalnızca istenen yönden ışık almasını sağlayın.
• Röle Çıkışı Yük Taşımıyor: Röleye bağlanan yükün, rölenin maksimum akım kapasitesini (10A) aşmadığından emin olun. Daha yüksek güçlü cihazlar için, XH-M131'in rölesini bir kontaktör veya daha yüksek kapasiteli röleyi tetiklemek için kullanın. Ayrıca, rölenin NC, NO ve COM bağlantılarının doğru yapıldığından emin olun. Yanlış bağlantı, yükün çalışmamasına neden olabilir.

Performans İpuçları

• LDR sensörünü doğrudan güneş ışığı almayan yere monte edin
• Dış mekan uygulamaları için modülü su geçirmez bir muhafaza içine yerleştirin
• Gerçek çalışma koşullarında hassasiyet ayarını yapın, laboratuvar koşulları yanıltıcı olabilir
• Ani tetiklemeleri önlemek için sensörü ani ışık değişimlerinden koruyun
• Yüksek güç gerektiren yükler için ilave kontaktör veya güç rölesi kullanın
• Uzun kablo mesafeleri için düşük voltaj düşümü olan kalın kablolar tercih edin
