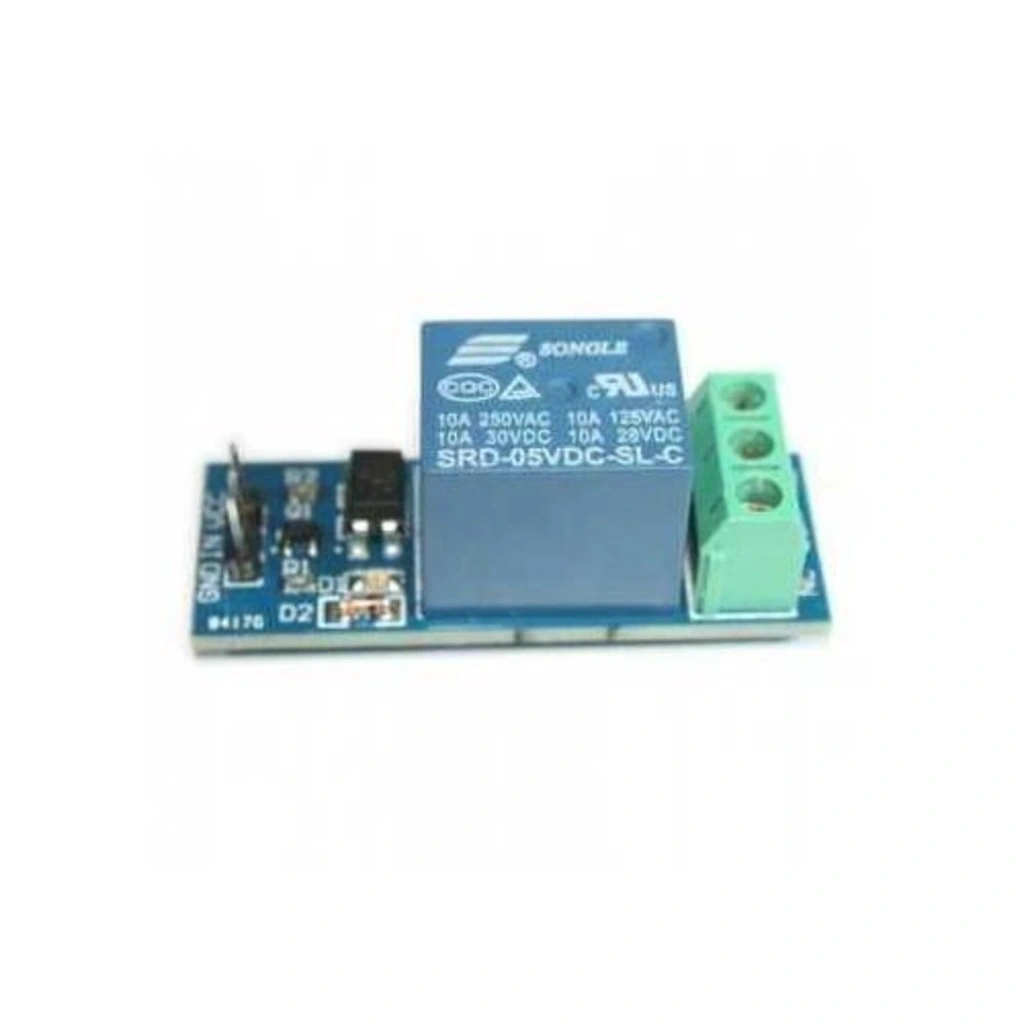

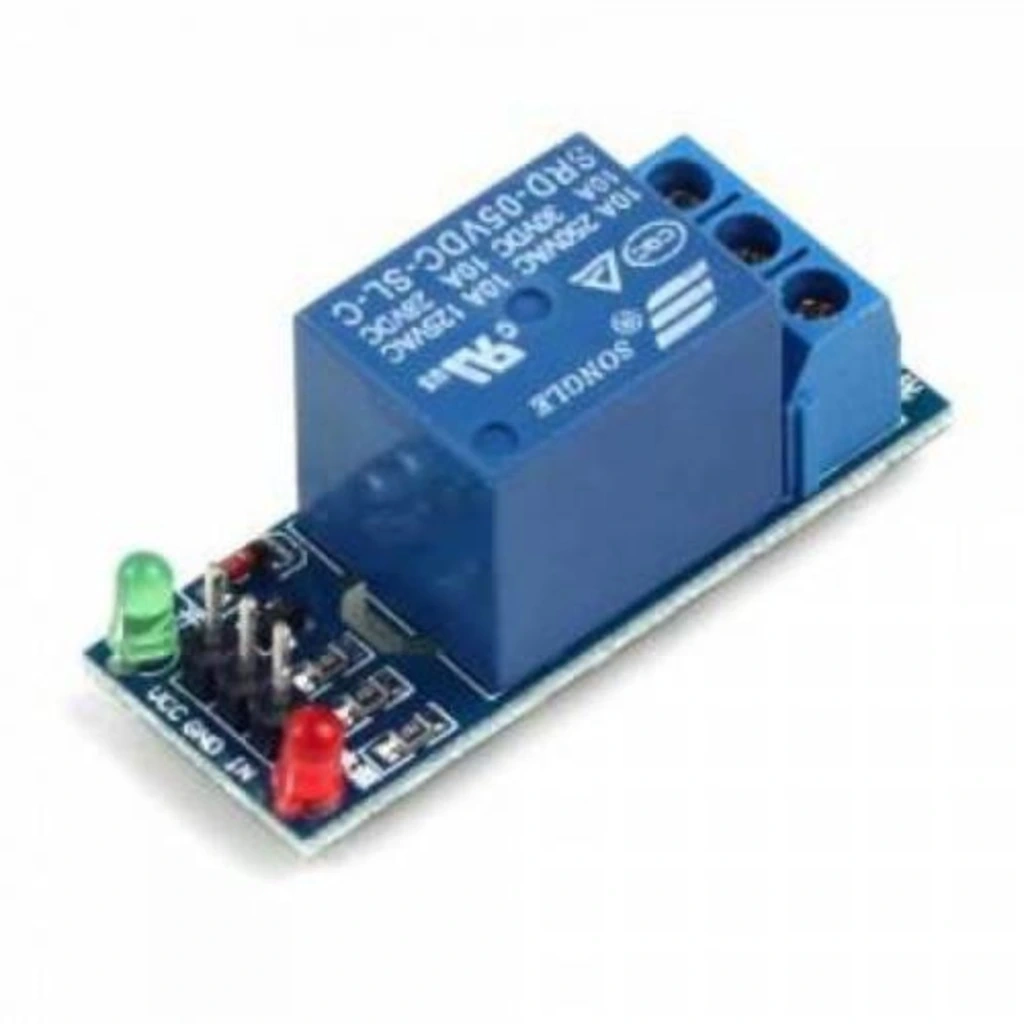

5V Tek Kanal Röle Modülü Tekli Röle Kartı

5V Tek Kanal Röle Modülü (Tekli Röle Kartı)

5V Tek Kanal Röle Modülü, mikrodenetleyiciler ile yüksek güçlü cihazları kontrol etmenizi sağlayan kompakt bir anahtarlama kartıdır. 5V kontrol sinyali ile çalışan bu modül, AC ve DC devreleri güvenle anahtarlayabilmenize olanak tanır.

Optokuplör izolasyonu sayesinde mikrodenetleyicinizi yüksek voltaj devrelerinden korur. LED gösterge ile rölenin durumunu kolayca izleyebilir, gerektiğinde NC (Normalde Kapalı) veya NO (Normalde Açık) kontakları kullanabilirsiniz.

Arduino başta olmak üzere tüm popüler mikrodenetleyicilerle uyumlu olan bu Röle Kartı, ev otomasyonu, uzaktan kontrol, motor kontrolü ve diğer birçok elektronik projede güvenilir bir anahtarlama çözümü sunar.

Teknik Özellikler

5V Tek Kanal Röle Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Röle Tipi: Elektromekanik röle
• Kanal Sayısı: 1 (Tek kanal)
• Kontrol Voltajı: 5V DC
• Tetikleme Akımı: ~15-20mA
• Röle Modeli: SRD-05VDC-SL-C
• Kontak Tipleri: SPDT (Single Pole Double Throw)
• Kontak Konfigürasyonu: NO (Normalde Açık), NC (Normalde Kapalı), COM (Ortak)
• Maksimum Anahtarlama Voltajı: 250V AC / 30V DC
• Maksimum Akım: 10A
• Maksimum Güç: 2500VA / 300W
• Tetikleme Modu: Aktif Düşük (LOW)
• İzolasyon: Optokuplör izolasyonlu
• Gösterge: Röle durumu LED göstergesi
• Montaj Delikleri: 3.2mm çap, 2 adet
• Koruma Diyodu: Ters EMF koruması için dahili
• Konektör: 3 pin (VCC, GND, SIG) giriş, 3 pin (NO, NC, COM) çıkış
• Boyutlar: 42mm x 29mm x 18mm
• Çalışma Sıcaklığı: -25°C ~ +70°C
• Çalışma Nemi: 10% ~ 90% RH (yoğuşma olmayan)
• Mekanik Ömür: >100,000 operasyon

Bağlantı ve Kullanım

5V Tek Kanal Röle Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

5V Tek Kanal Röle Modülünü Arduino'ya bağlamak oldukça basittir:

• VCC: Arduino 5V pinine
• GND: Arduino GND pinine
• SIG (IN): Arduino'nun herhangi bir dijital pinine (örn. D2)

Röle modülü, kontrol edilecek cihaza şu şekilde bağlanır:

• COM (Ortak): Güç kaynağının bir ucuna
• NO (Normalde Açık): Cihazın güç girişine (röle aktif olduğunda devreyi kapatır)
• NC (Normalde Kapalı): Cihazın güç girişine (röle aktif olduğunda devreyi açar)

Bu röle modülü aktif LOW tetikleme mantığıyla çalışır. Yani kontrol pini LOW olduğunda röle aktifleşir, HIGH olduğunda devre dışı kalır. Arduino ile kontrol için basit bir kod şöyle olabilir:

Arduino'nun dijital pini LOW yapıldığında, modül üzerindeki LED yanar ve röle kontakları çeker. Kontrol sinyali HIGH olduğunda ise röle bırakır ve LED söner.

AC cihazları kontrol ederken dikkatli olun. Özellikle şebeke voltajı ile çalışırken, tüm güvenlik önlemlerini alın. Röle kartını ve bağlantılarını yalıtkan bir muhafaza içine yerleştirmek önemlidir.

Röle modülüne bağlanacak cihazın güç tüketiminin, rölenin maksimum anahtarlama kapasitesinin (10A, 250VAC / 30VDC) altında olduğundan emin olun. Yüksek güçlü cihazlar için ek önlemler veya daha yüksek kapasiteli röleler gerekebilir.

Röle modülünü doğrudan Arduino'nun 5V pini ile beslerken, özellikle birden fazla röle kullanımında, güç kapasitesini aşmamaya dikkat edin. Gerekirse harici bir 5V güç kaynağı kullanın ve sadece GND bağlantısını ortak yapın.

Uygulama Alanları

5V Tek Kanal Röle Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Aydınlatma kontrolü
• Uzaktan priz kontrolü
• Perde ve panjur otomasyonu
• Fan ve HVAC kontrolü

Endüstriyel Uygulamalar

• Motor kontrolü
• Pompa otomasyonu
• Elektrikli vana kontrolü
• Küçük makinelerin kontrolü

Hobi ve DIY Projeleri

• Zamanlayıcı kontrollü sistemler
• Sensör bazlı otomasyon
• IoT kontrol projeleri
• Alarm ve güvenlik sistemleri

Proje Örnekleri

5V Tek Kanal Röle Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Wi-Fi Kontrollü Akıllı Priz

ESP8266 NodeMCU, 5V tek kanal röle modülü, 5V güç kaynağı ve standart bir priz kutusu kullanarak Wi-Fi kontrollü akıllı priz oluşturabilirsiniz. ESP8266, ev Wi-Fi ağınıza bağlanarak uzaktan kontrol sağlar. NodeMCU'nun D1 pini, röle modülünün sinyal pinine bağlanır. Rölenin COM ve NO terminalleri, priz ile güç kaynağı arasına seri olarak bağlanır. Blynk uygulaması üzerinden oluşturulan arayüz ile akıllı telefon üzerinden kontrol sağlanır. Zaman bazlı otomatik açma/kapama için NTP sunucusundan zaman bilgisi alınabilir. Cihazın enerji tüketimini ölçmek için ACS712 akım sensörü eklenebilir. Ayrıca, ESP8266'nın diğer pinlerine sıcaklık sensörü bağlanarak ortam sıcaklığına dayalı otomasyon da eklenebilir. Bu projeyi genişleterek, MQTT protokolü ile HomeAssistant veya OpenHAB gibi açık kaynaklı ev otomasyon sistemlerine entegre edebilir veya Amazon Alexa, Google Home gibi sesli asistanlarla kontrol edebilirsiniz. Kompakt tasarım sayesinde, standart priz kutusuna sığacak şekilde düzenlenebilir.

Otomatik Sulama Sistemi

Arduino Nano, 5V tek kanal röle modülü, toprak nem sensörü ve 12V su pompası kullanarak otomatik bitki sulama sistemi oluşturabilirsiniz. Toprak nem sensörü saksıya yerleştirilir ve Arduino'nun analog pinine bağlanır. Kod, belirli aralıklarla nem seviyesini kontrol eder. Nem seviyesi belirlenen eşik değerinin altına düştüğünde, Arduino dijital çıkışı LOW yaparak röleyi tetikler ve su pompasını çalıştırır. Sistem, bitkiyi sulama süresini kontrol etmek için zamanlamaya sahiptir ve aşırı sulamayı önlemek için her sulama arasında bekleme süresi vardır. LCD ekran ekleyerek nem seviyesi, son sulama zamanı ve sistem durumu gibi bilgileri görüntüleyebilirsiniz. Opsiyonel olarak, DHT22 sensörü ekleyerek ortam sıcaklığı ve nemi de ölçülebilir. Sistem, batarya ile çalışabilir ve düşük güç tüketimi için uyku modları kullanabilir. Su seviyesini izlemek için su haznesine ultrasonik mesafe sensörü eklenebilir. Bu proje, ev bitkileri, küçük bahçeler veya seralar için idealdir. Kod, farklı bitki türlerine göre özelleştirilebilir nem eşikleri ve sulama programları içerebilir.

Sıcaklık Kontrollü Fan Sistemi

Arduino UNO, 5V tek kanal röle modülü, DS18B20 sıcaklık sensörü ve 220V AC fan kullanarak sıcaklık kontrollü soğutma sistemi oluşturabilirsiniz. DS18B20 sensörü, Arduino'nun dijital pinine OneWire protokolü üzerinden bağlanır. Kod, ortam sıcaklığını sürekli olarak izler. Sıcaklık belirlenen eşik değerinin üzerine çıktığında (örneğin 27°C), Arduino röleyi tetikleyerek fanı çalıştırır. Sıcaklık yeterince düştüğünde (örneğin 24°C), röle devre dışı bırakılarak fan kapatılır. OLED ekran ekleyerek mevcut sıcaklık, fan durumu ve çalışma istatistiklerini görüntüleyebilirsiniz. Potansiyometre ekleyerek kullanıcının sıcaklık eşiklerini manuel olarak ayarlamasına olanak tanıyabilirsiniz. Sistem, kısa süreli açılıp kapanmaları önlemek için histerezis (gecikme) içerebilir. Opsiyonel olarak, bir RTC modülü ekleyerek belirli zaman dilimlerinde farklı sıcaklık eşikleri programlanabilir. Bu proje, sunucu odaları, elektronik cihaz kabinleri, küçük seralar veya hayvan barınakları için idealdir. Fanın arızalanması durumunda uyarı vermek için buzzer eklenebilir.

Sorun Giderme ve İpuçları

5V Tek Kanal Röle Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Çalışmıyor: Güç kaynağının yeterli akım sağladığından emin olun. LED göstergesinin çalıştığını kontrol edin. Sinyal pininin doğru bağlandığından emin olun.
• Röle Titreşimi (Chattering): Güç kaynağı kararlı değilse röle titreşebilir. Filtre kapasitörü ekleyin ve voltaj düşümlerini önleyin. Yazılım debouncing uygulayın.
• Mikrodenetleyici Resetleniyor: Röle tetiklendiğinde akım çekişi artar. Mikrodenetleyiciyi ve röleyi ayrı güç kaynaklarından besleyin veya yeterli kapasiteli güç kaynağı kullanın.
• Parazit ve EMI: Röle anahtarlaması parazite neden olabilir. Snubber devresi kullanın, sinyal kablolarını kısa tutun ve filtreleme kapasitörleri ekleyin.
• Yüksek Sıcaklık: Röle uzun süre aktif kalırsa ısınabilir. Yük akımının röle kapasitesinin altında olduğundan emin olun. Gerekirse soğutma ekleyin.

Performans İpuçları

• Kontak ömrünü uzatmak için, röle sık sık açılıp kapanmayacak şekilde kod yazın.
• Endüktif yükler için freewheeling diyot veya RC snubber devresi kullanın.
• Önemli uygulamalarda, röle durumunu izlemek için geri bildirim pinleri ekleyin.
• Röle modülünü nem ve tozdan korumak için uygun bir muhafaza içine yerleştirin.
• AC ve DC devreleri ayrı röle kontaklarına bağlayın, karıştırmayın.

Paket İçeriği

• 1 adet 5V Tek Kanal Röle Modülü (Tekli Röle Kartı)

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
