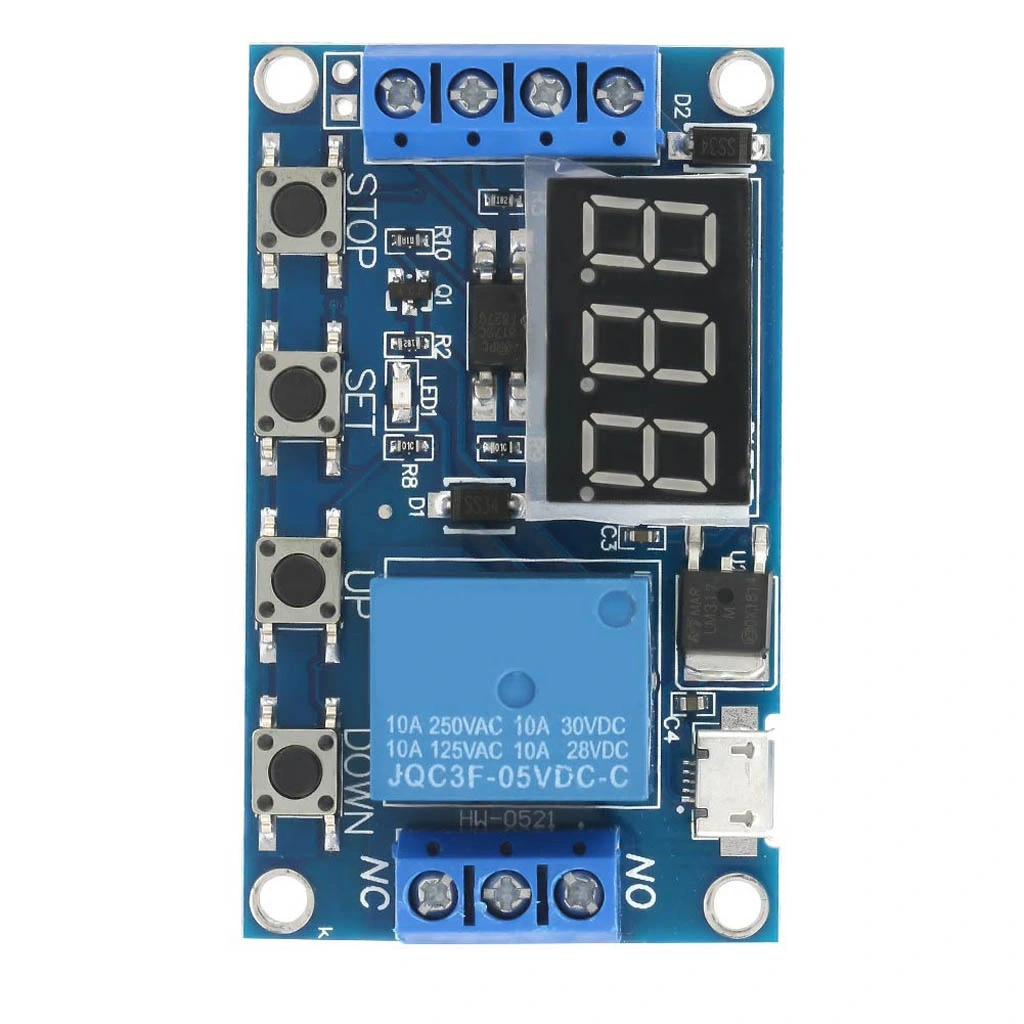

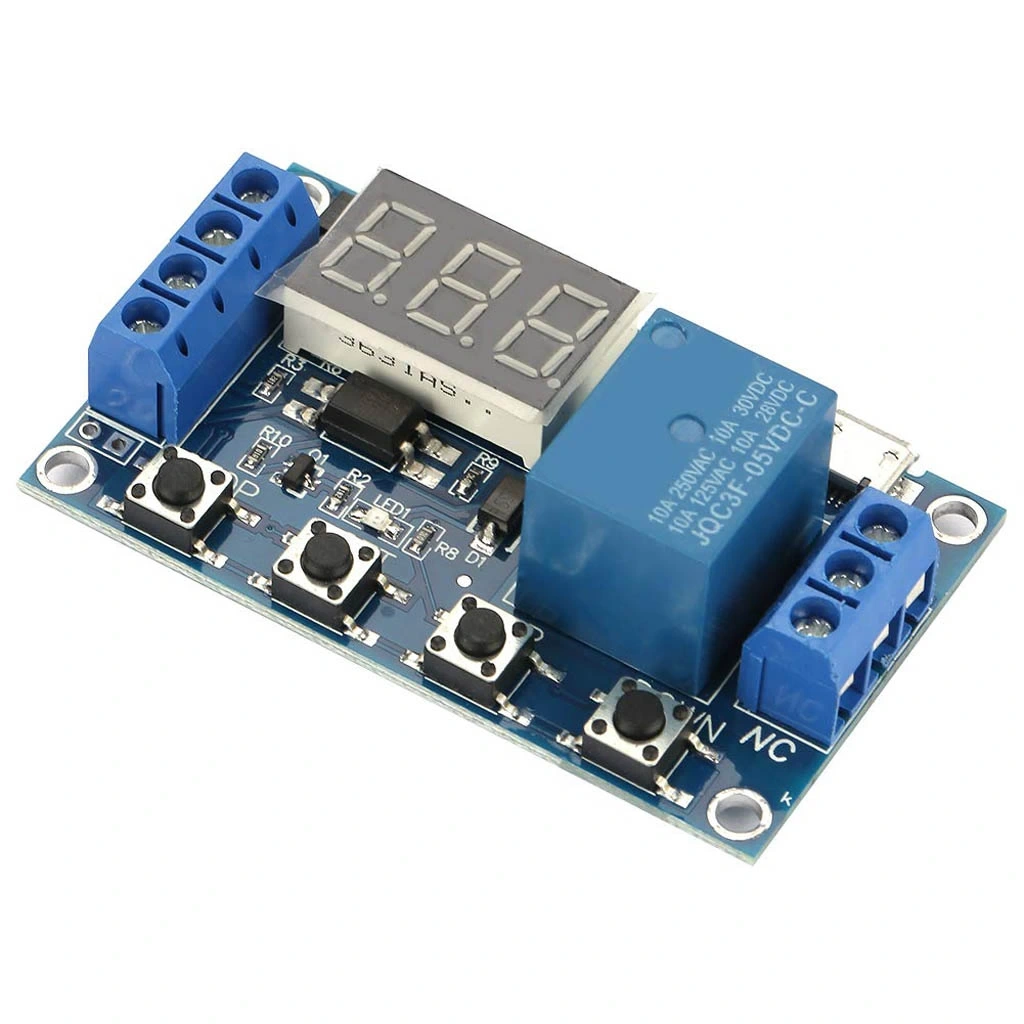

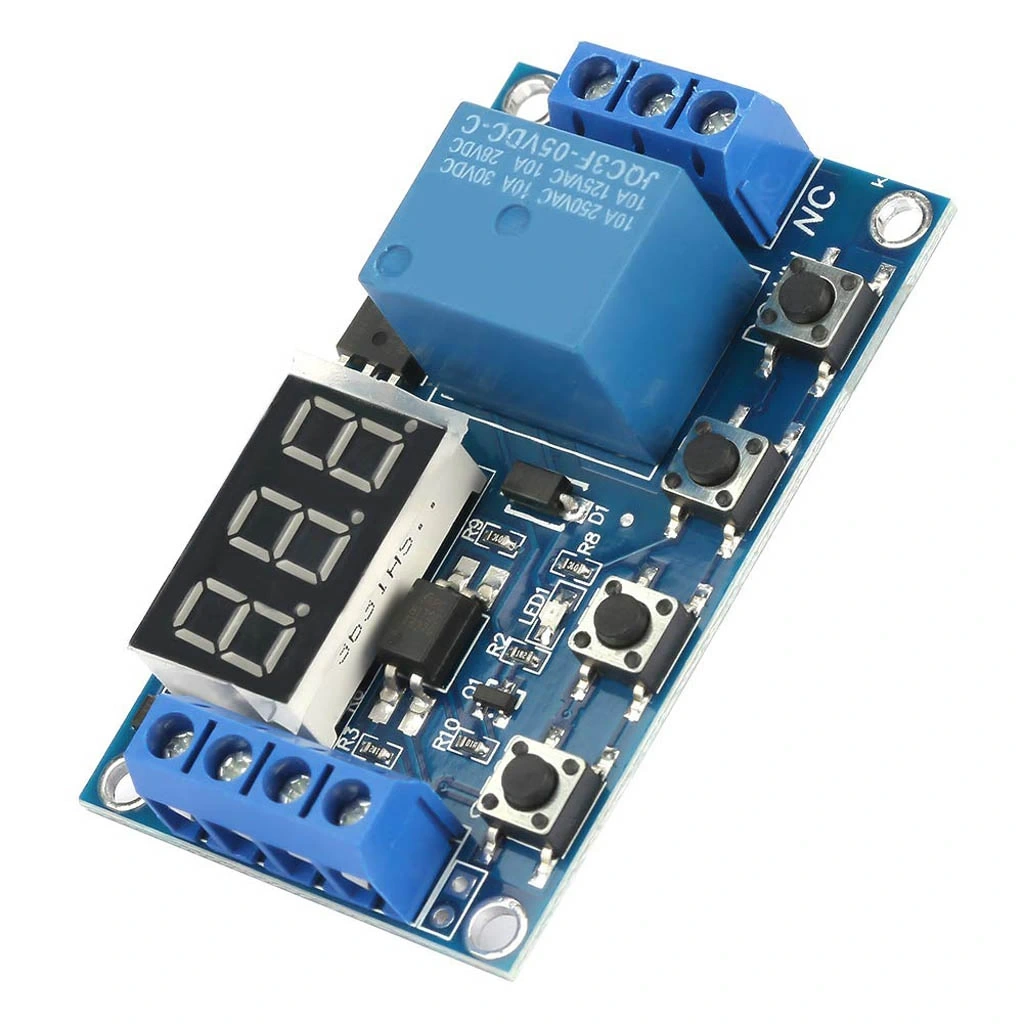

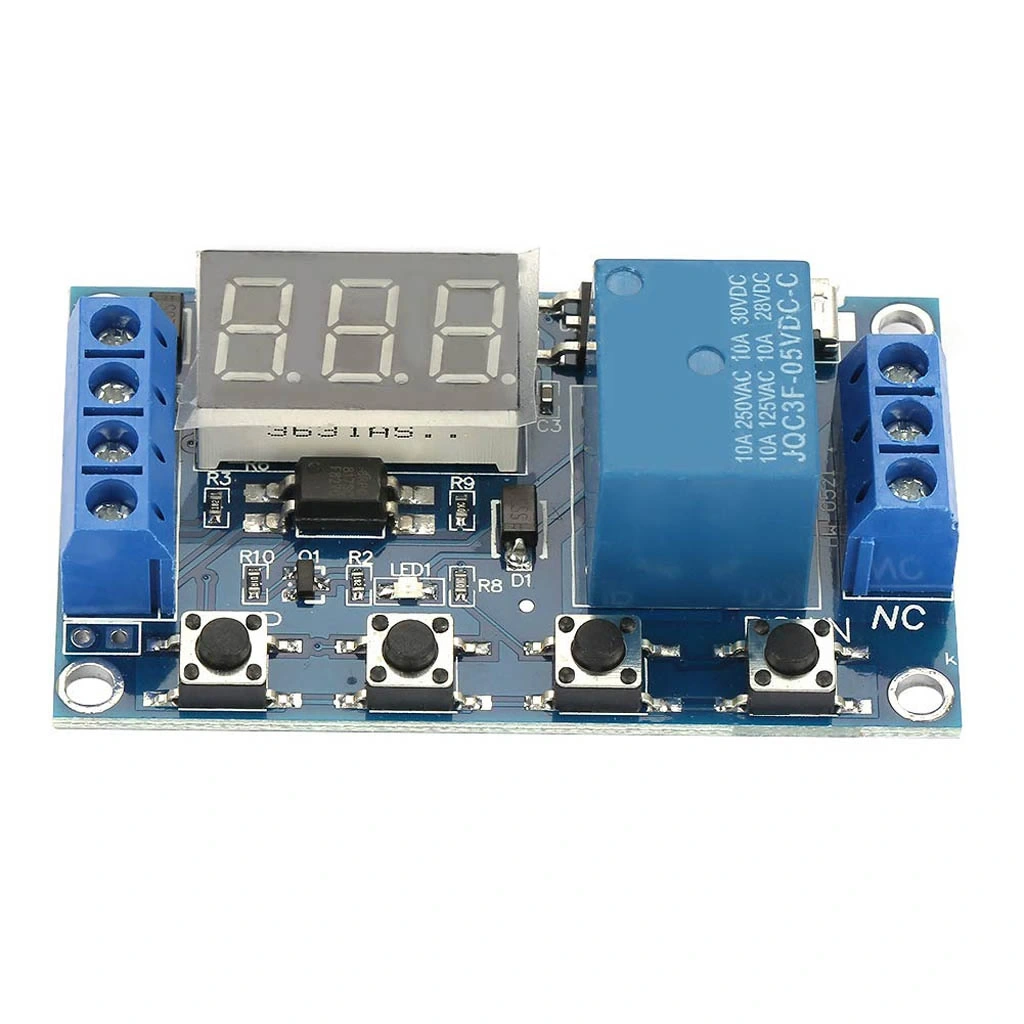

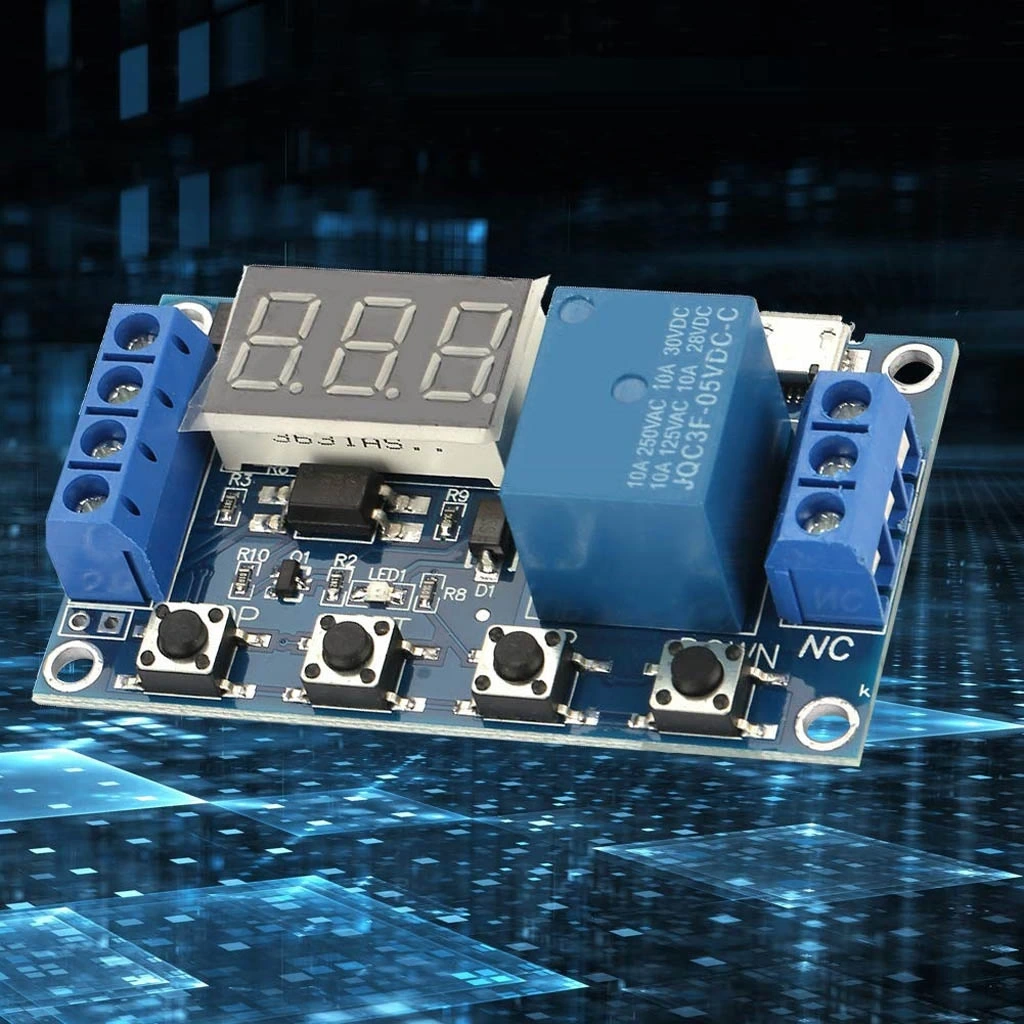

6-30V Zaman Ayarlı Röleli Modül, geniş voltaj aralığında çalışan, programlanabilir zaman fonksiyonlarına sahip bir röle kontrol kartıdır. Micro USB girişi sayesinde kolayca beslenebilen bu modül, farklı çalışma modları ve 10A röle kapasitesi ile çeşitli otomasyon projelerinde kullanılabilir.

Kartın üzerindeki dijital ekran, ayarlanan süreleri ve mevcut çalışma modunu gösterirken, kolay kullanımlı butonlar sayesinde herhangi bir programlama bilgisi gerektirmeden hızlıca yapılandırılabilir. Zamanlayıcı fonksiyonu 0.1 saniye ile 9999 dakika arasında ayarlanabilir.

6-30V Zaman Ayarlı Röleli Modül, zamana bağlı otomasyon, ekipman kontrolü ve periyodik çalışma gerektiren uygulamalar için idealdir. Arduino projelerinize kolay entegre edilebilen bu kart, Röle Kartları kategorisinin çok yönlü ve kullanışlı bir üyesidir. Motor kontrolü için Servo Motorlar ile birlikte kullanıldığında karmaşık otomasyon sistemleri oluşturulabilir.

Teknik Özellikler

6-30V Zaman Ayarlı Röleli Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 6V - 30V DC geniş voltaj aralığı
• Alternatif Güç Girişi: Micro USB (5V) besleme
• Röle Kapasitesi: 10A / 250VAC veya 10A / 30VDC
• Kontaklı Röle: SPDT (Single Pole Double Throw)
• Zaman Aralığı: 0.1 saniye - 9999 dakika
• Çalışma Modları: 18 farklı çalışma modu
• Tetikleme Girişi: Var, harici tetikleme için
• Ekran: 4 dijitli LED ekran
• Ayar Butonları: 3 adet (Mod, Yukarı, Aşağı)
• Zamanlama Hassasiyeti: ±0.5%
• Güç Tüketimi: <10mA (bekleme), <50mA (aktif)
• Bellek: Kalıcı EEPROM (elektrik kesilse bile ayarlar korunur)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Röle Çıkışları:
  • NO (Normally Open) - Normalde Açık
  • NC (Normally Closed) - Normalde Kapalı
  • COM (Common) - Ortak
• Durum Göstergesi: Röle durum LED'i
• Montaj: 4 adet montaj deliği

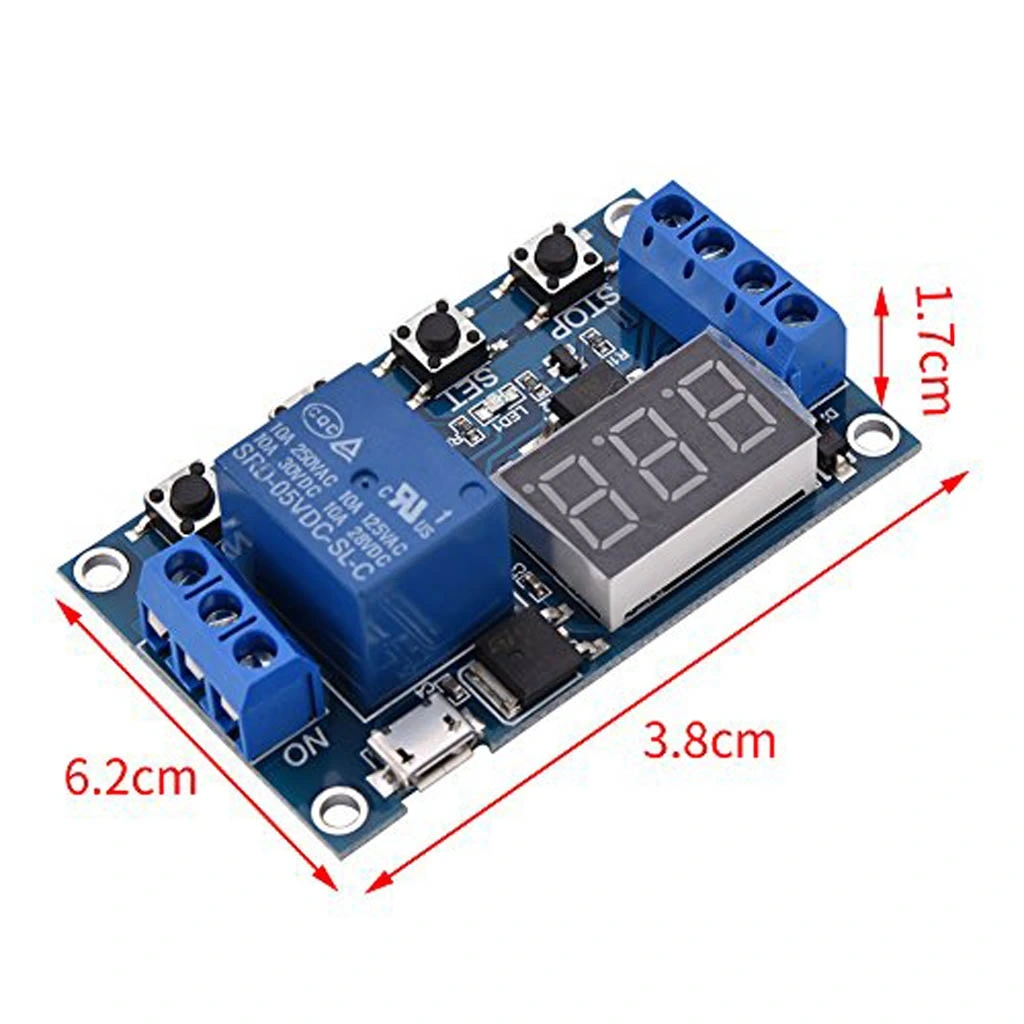

• Boyutlar: 78mm x 43mm x 25mm
• Ağırlık: 42g

Bağlantı ve Kullanım

6-30V Zaman Ayarlı Röleli Modülün bağlantı şeması ve kullanım talimatları.

Modülün bağlantılarını aşağıdaki gibi yapabilirsiniz:

• Güç Bağlantısı:

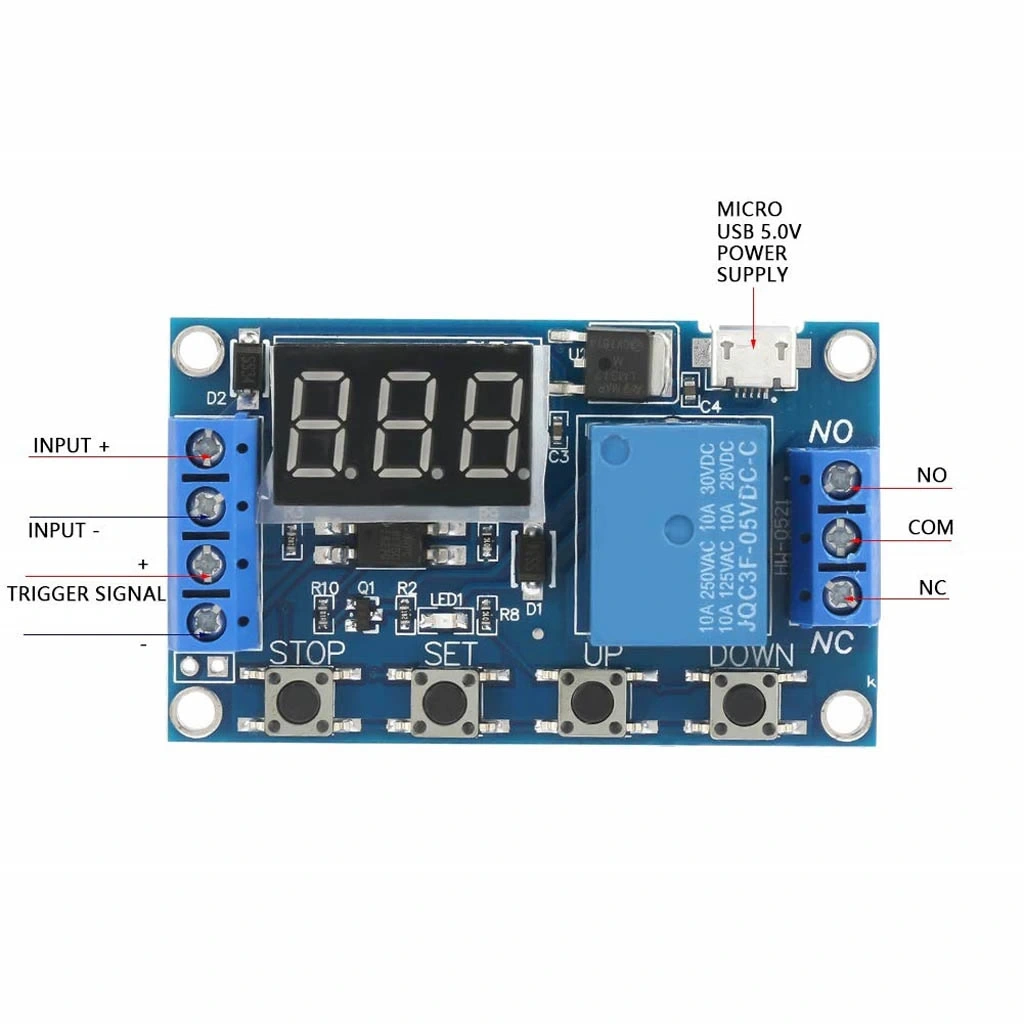

  • DC güç girişi: 6-30V DC güç kaynağını terminal bloğundaki + ve - girişlerine bağlayın (polariteye dikkat edin)
  • Veya Micro USB kablosu ile 5V güç kaynağına bağlayın
• Röle Bağlantısı (Yük Kontrolü):
  • COM (Ortak) – Güç kaynağından gelen hat
  • NO (Normally Open) – Normalde açık kontak (röle aktif olduğunda kapanır)
  • NC (Normally Closed) – Normalde kapalı kontak (röle aktif olduğunda açılır)
• Harici Tetikleme (Opsiyonel):
  • IN ve GND pinlerine bir buton veya sensör bağlayarak modülü dışarıdan tetikleyebilirsiniz

Çalışma Modunu Ayarlama:

1. Mod butonuna uzun basın (yaklaşık 3 saniye) – Ekranda "P-xx" görünecektir (xx mod numarasıdır)
2. Yukarı/Aşağı butonları ile istediğiniz modu seçin (P-01 ila P-18 arasında)
3. Mod butonuna tekrar basarak seçimi onaylayın

Zaman Değerini Ayarlama:

1. Mod butonuna kısa basın – İlk hane yanıp sönecektir
2. Yukarı/Aşağı butonları ile değeri ayarlayın
3. Mod butonuna tekrar basarak sonraki haneye geçin
4. Tüm haneler ayarlandıktan sonra, Mod butonuna basarak ayarı tamamlayın

Yaygın Çalışma Modları:

• P-01: Güç verildiğinde röle belirlenen süre boyunca aktif kalır, sonra kapanır
• P-02: Güç verildiğinde röle belirlenen süre boyunca kapalı kalır, sonra açılır
• P-03: Tetikleme girişi aktif olduğunda röle belirlenen süre boyunca aktif kalır
• P-04: Tetikleme sinyali alındığında röle belirlenen süre sonra aktif olur ve açık kalır
• P-05: Astable multivibratör modu (periyodik açma-kapama)

Detaylı bağlantı örneği olarak, 12V DC adaptör ile çalıştırılan ve bir lambayı kontrol eden sistem kurmak için:

1. 12V adaptörün pozitif ucunu modülün + terminaline, negatif ucunu - terminaline bağlayın
2. Lambanın bir ucunu güç kaynağına bağlayın
3. Güç kaynağının diğer ucunu modülün COM terminaline bağlayın
4. NO terminalinden lambanın diğer ucuna bağlantı yapın
5. İstediğiniz çalışma modunu ve süreyi ayarlayın

Bu şekilde, ayarladığınız süre ve moda göre lamba otomatik olarak açılıp kapanacaktır. Tüm ayarlar güç kesilse bile EEPROM'da saklanır ve cihaz tekrar açıldığında aynı ayarlarla çalışmaya devam eder.

Uygulama Alanları

6-30V Zaman Ayarlı Röleli Modülün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Akvaryum besleme sistemleri
• Otomatik sulama sistemleri
• Aydınlatma kontrolü
• Havalandırma ve fan kontrolü
• Periyodik cihaz çalıştırma
• Pet besleyicileri

Endüstriyel Uygulamalar

• Makine kontrol sistemleri
• Konveyör bant zaman kontrolü
• Periyodik pompa çalıştırma
• İş istasyonu zamanlayıcıları
• Motor çalışma döngüleri
• Soğutma sistemi kontrolü

Hobi ve Eğitim

• Robot kontrolü
• Arduino genişletme uygulamaları
• STEM eğitim projeleri
• Fotoğraf çekim zamanlayıcısı
• Laboratuvar deney kontrol sistemleri
• Model tren ve benzetim sistemleri

Proje Örnekleri

6-30V Zaman Ayarlı Röleli Modül kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Bitki Sulama Sistemi

6-30V Zaman Ayarlı Röleli Modül kullanarak, tamamen otomatik çalışan bir bitki sulama sistemi oluşturabilirsiniz. Bu projede, zaman rölesi su pompasını günün belirli saatlerinde ve belirlenen sürelerle çalıştırarak bitkilerin düzenli olarak sulanmasını sağlar. Sistem 12V DC adaptör ile beslenir ve röle modülünün NO (Normalde Açık) kontağına bir 12V dalgıç pompa bağlanır. Röle modülü P-05 (periyodik) modunda ayarlanarak, örneğin sabah ve akşam saatlerinde 30'ar saniye su pompalayacak şekilde programlanabilir. İsterseniz, bir toprak nem sensörü ile kombine ederek sistemi daha akıllı hale getirebilirsiniz: Sensör röle modülünün tetikleme girişine bağlanır ve toprak kuruduğunda modül aktive olur. Böylece, hem düzenli sulama yapılır hem de toprak hala nemliyse gereksiz sulama önlenir. Sistem için küçük bir su haznesi, dağıtım hortumları ve filtre kullanarak kompakt bir yapı oluşturulabilir. Bu tür bir sulama sistemi, tatile çıktığınızda bitkilerinizin bakımı için ideal bir çözümdür ve su tasarrufu sağlar. Sistemin çalışma süresi ve frekansı, bitki türüne ve mevsime göre kolayca ayarlanabilir.

Akvaryum Otomasyonu

Zaman Ayarlı Röleli Modül ile akvaryumunuz için kapsamlı bir otomasyon sistemi oluşturabilirsiniz. Bu projede, röle kartı birden fazla akvaryum bileşeninin gün içinde belirli zamanlarda çalışmasını kontrol eder. İlk olarak, akvaryum aydınlatması için P-05 modunda periyodik bir döngü ayarlayarak, ışıkların sabah otomatik açılıp akşam kapanmasını sağlayabilirsiniz. Bu, balıkların ve bitkilerin doğal gün döngüsüne uyum sağlamasına yardımcı olur. İkinci bir röle modülü, yem besleyicisini günde birkaç kez kısa sürelerle aktive ederek balıkların düzenli beslenmesini sağlar. Üçüncü bir modül, CO2 sistemini kontrol ederek bitkilerin fotosentez dönemlerinde yeterli karbon dioksit almasını sağlar. Son olarak, bir röle modülü de filtre ve havalandırma sistemlerinin belirli aralıklarla temizlenmesi için kısa süreli durdurma/çalıştırma döngüleri oluşturabilir. Tüm modüller, Micro USB üzerinden güç dağıtım kartına bağlanabilir ve tek bir adaptör ile beslenebilir. Bu sistem, akvaryum hobicileri için ideal bir çözüm sunar ve uzun süreli bakım gereksinimini minimize eder. Ayrıca, su değişimi hatırlatıcısı olarak da programlanabilir.

Periyodik Havalandırma Sistemi

Zaman Ayarlı Röleli Modül kullanarak, kapalı alanlar için akıllı bir havalandırma sistemi tasarlayabilirsiniz. Bu proje, özellikle bodrum katları, depolar, banyo veya kapalı çalışma alanları gibi nemli veya hava sirkülasyonu yetersiz olan ortamlar için idealdir. Sistem, röle modülünün bir egzoz fanını kontrol etmesi prensibine dayanır. Röle modülü P-05 modunda çalıştırılarak, fanın belirlenen aralıklarla (örneğin her saat 10 dakika) çalışması sağlanır. Modül 24V DC güç kaynağı ile beslenirken, röle üzerinden kontrol edilen fan için uygun voltaj sağlanır. Sistem, oda içindeki nem sensörü veya CO2 sensörü ile entegre edilebilir. Sensörler, röle modülünün tetikleme girişine bağlanarak, nem veya CO2 seviyesi belirli bir eşiği aştığında fanın otomatik olarak çalışmasını sağlar. Bu sayede, hem düzenli havalandırma yapılır hem de acil durumlarda (örneğin nem aniden yükseldiğinde) sistem otomatik olarak devreye girer. Ayrıca, fan çalışırken bir LED gösterge veya alarm sistemi aktive ederek kullanıcıya bilgi verilebilir. Bu sistem, küf oluşumunu önlemek, hava kalitesini artırmak ve enerji tasarrufu sağlamak için etkili bir çözümdür. İstenirse mevsimsel olarak çalışma süreleri kolayca ayarlanabilir.

Sorun Giderme ve İpuçları

6-30V Zaman Ayarlı Röleli Modül kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Çalışmıyor: Modülün çalışmaması durumunda öncelikle güç kaynağınızı kontrol edin. Giriş voltajının 6-30V DC (veya Micro USB için 5V) aralığında olduğundan emin olun. Multimetre ile güç girişini ölçün. LED ekranın açılıp açılmadığını kontrol edin. Eğer ekran yanmıyorsa, güç bağlantılarında sorun olabilir. Güç polaritesini kontrol edin, ters bağlantı modüle zarar verebilir. Micro USB girişinden güç vermeyi deneyin, bu şekilde tercihen bir sorun izolasyonu sağlayabilirsiniz. Terminal bağlantılarının gevşek olup olmadığını kontrol edin, gevşek bağlantılar güç iletimine engel olabilir. Modülde görünür hasar olup olmadığını kontrol edin. Darbe veya aşırı voltaj modüle zarar vermiş olabilir. Bazı modellerde sıfırlama için güç kaynağını çıkarıp tekrar takmanız gerekebilir. Sigorta kullanıyorsanız, sigortanın sağlam olduğundan emin olun.
• Röle Aktivasyonu Sorunları: Röle düzgün çalışmıyorsa ya da beklendiği gibi devreye girmiyorsa, şu adımları kontrol edin. Röle tetikleme sesi duyulup duyulmadığını dinleyin. Röle çalıştığında hafif bir "klik" sesi gelmelidir. Röle üzerindeki LED göstergesinin yanıp yanmadığını gözlemleyin. LED yanıyor ama röle tetiklenmiyorsa, röle mekanik olarak arızalanmış olabilir. Röle kontaklarına bağlı cihazın gücünü ve bağlantılarını kontrol edin. Yanlış terminal (NO/NC) kullanımı söz konusu olabilir. Çok yüksek yük akımları (10A üzerinde) röleye zarar vermiş olabilir, kontaklar yanmış veya yapışmış olabilir. Sürekli kullanımda röle kontakları aşınabilir, özellikle indüktif yükler (motorlar) ile kullanıldığında. Röle kontaklarının temiz ve toz içermediğinden emin olun. Röle sürücü devresinde arıza olabilir, bu durumda modülün değiştirilmesi gerekebilir.
• Zamanlama Sorunları: Zamanlama doğru çalışmıyorsa veya beklenenden farklı sürelerde aktif oluyorsa, aşağıdaki noktaları kontrol edin. Zaman değerini doğru ayarladığınızdan emin olun. Bazı modüllerde, ekrandaki değerin saniye mi yoksa dakika mı olduğu karışabilir. Kullanım kılavuzunu kontrol edin. Seçilen modun doğru olduğundan emin olun. Bazı modlar farklı tetikleme koşullarına sahiptir. Tetikleme girişi kullanıyorsanız, tetikleme sinyalinin doğru şekilde gelip gelmediğini kontrol edin. Zaman ayarını tekrar yapılandırmayı deneyin. Modülü resetlemek için güç kaynağını çıkarıp tekrar takın. Aşırı elektromanyetik girişim, zamanlama hassasiyetini etkileyebilir. Modülü güçlü manyetik alanlardan veya elektrik motorlarından uzak tutun. Çalışma sıcaklığının belirtilen aralıkta olduğundan emin olun. Aşırı sıcaklıklar zamanlama hassasiyetini etkileyebilir. Modülün yazılımında bir hata olabilir. Bu durumda, modülü üreticiye bildirin veya değiştirin.
• Tetikleme Girişi Çalışmıyor: Tetikleme girişinde sorun yaşıyorsanız, şu adımları uygulayın. Tetikleme pini bağlantılarını kontrol edin, gevşek bağlantılar sorun yaratabilir. Kullandığınız modun tetikleme girişini desteklediğinden emin olun. Bazı modlar sadece otomatik çalışır. Tetikleme devresiyle modül arasındaki toprak (GND) bağlantısının doğru yapıldığından emin olun. Tetikleme girişine bağlanan harici cihazın (sensör, buton vb.) çalıştığını doğrulayın. Tetikleme sinyalinin voltaj seviyesini ölçün. Bazı modüller için minimum tetikleme voltajı gerekebilir. Tetikleme pininde kısa devre veya hasar olup olmadığını kontrol edin. Tetikleme devresinin empedansının uygun olduğundan emin olun. Yüksek empedanslı kaynaklar, tetikleme sorunlarına neden olabilir. Tetikleme girişine bir pull-up veya pull-down direnci eklemeyi deneyin. Bu, kararsız tetiklemeleri önleyebilir.
• Ayarların Kaydedilmemesi: Modül ayarları kaydedilmiyorsa veya güç kesintisinden sonra ayarlar sıfırlanıyorsa, şu durumları kontrol edin. Ayarları yaptıktan sonra onaylamak için doğru tuş kombinasyonunu kullandığınızdan emin olun. Bazı modüllerde, ayarların kaydedilmesi için özel bir tuş kombinasyonu gerekebilir. EEPROM hafızası hasar görmüş olabilir. Uzun süreli kullanımda EEPROM'un yazma döngüsü sınırı aşılmış olabilir. Modülün firmware'inde bir hata olabilir. Güç kaynağını çıkarıp tekrar takmayı deneyin. Güç kesintisi sırasında ayarlar yazılırken bir sorun oluşmuş olabilir. Ayarları yeniden yapılandırın. Modülün orijinal mi yoksa klon bir ürün mü olduğunu kontrol edin. Bazı klon ürünlerde hafıza fonksiyonu düzgün çalışmayabilir. Modülün altındaki pillerin (varsa) değiştirilmesi gerekebilir.

Performans İpuçları

• Yüksek akım gerektiren cihazlar için harici bir güç rölesi kullanın
• Rölenin sık aç-kapa yapması gerekiyorsa, yarı iletken röle tercih edin
• En sık kullanacağınız modu ve zamanı hafızaya kaydederek hızlı erişim sağlayın
• İndüktif yükler (motor, trafo) için röleye paralel söndürme devresi ekleyin
• Hassas elektronik ekipmanları kontrol ederken transient voltajları önleyin
• Kritik uygulamalarda yedekli besleme kullanarak işlem kesintisini önleyin
