24V 2 Kanal Röle Kartı Modülü

24V 2 Kanal Röle Kartı Modülü

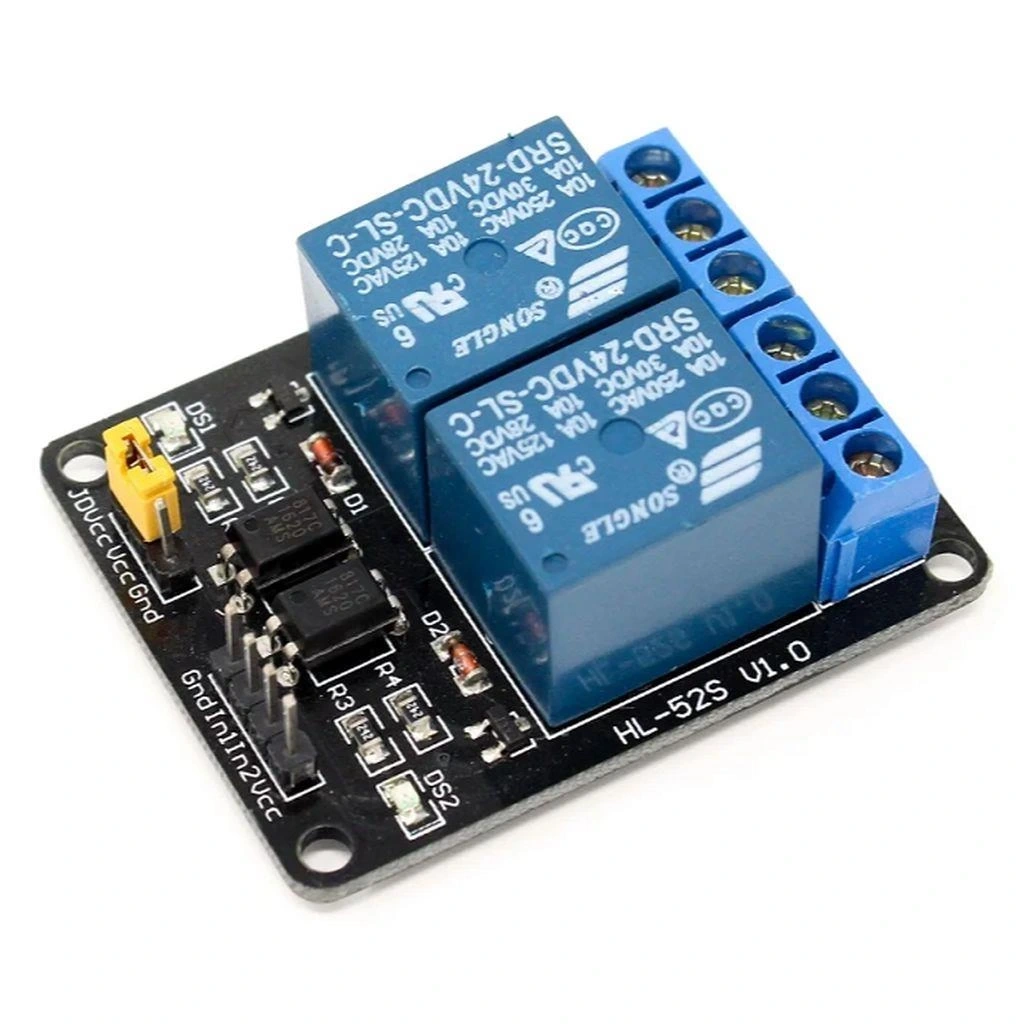

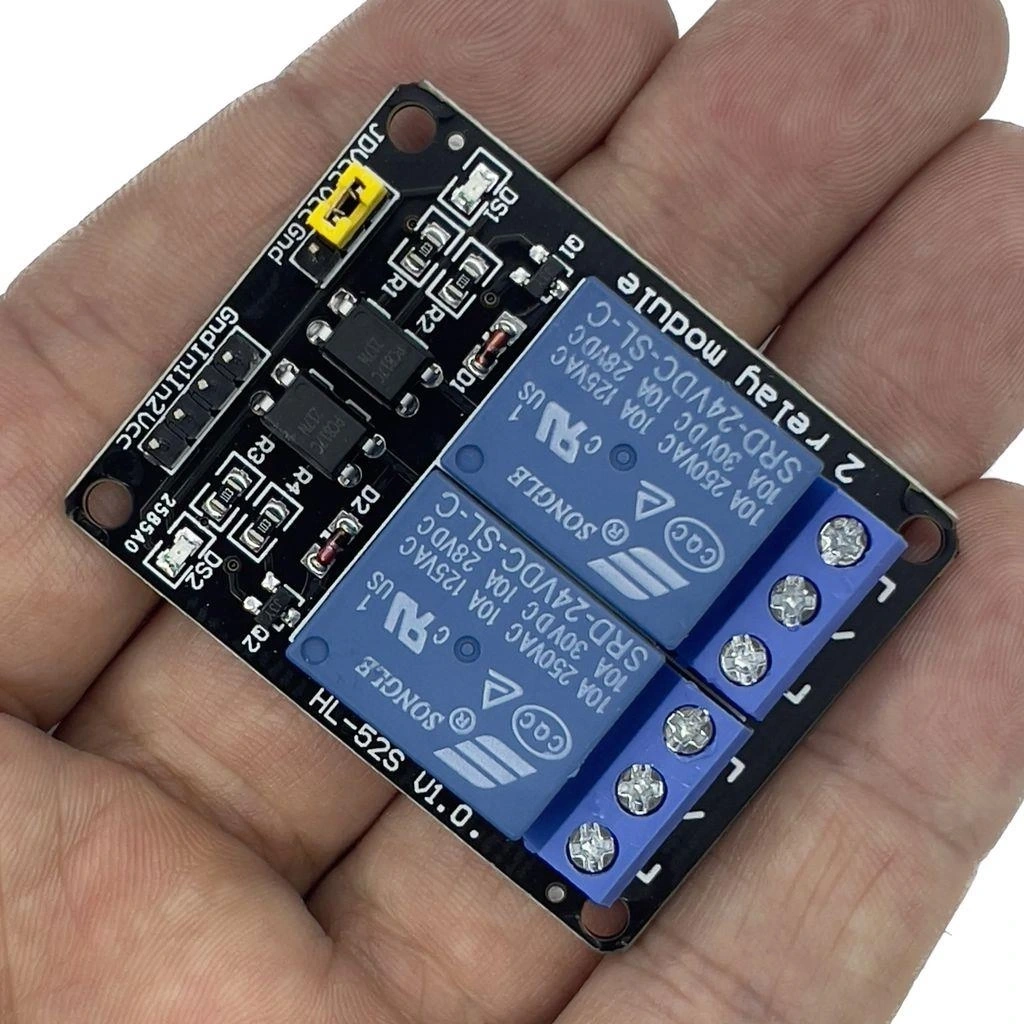

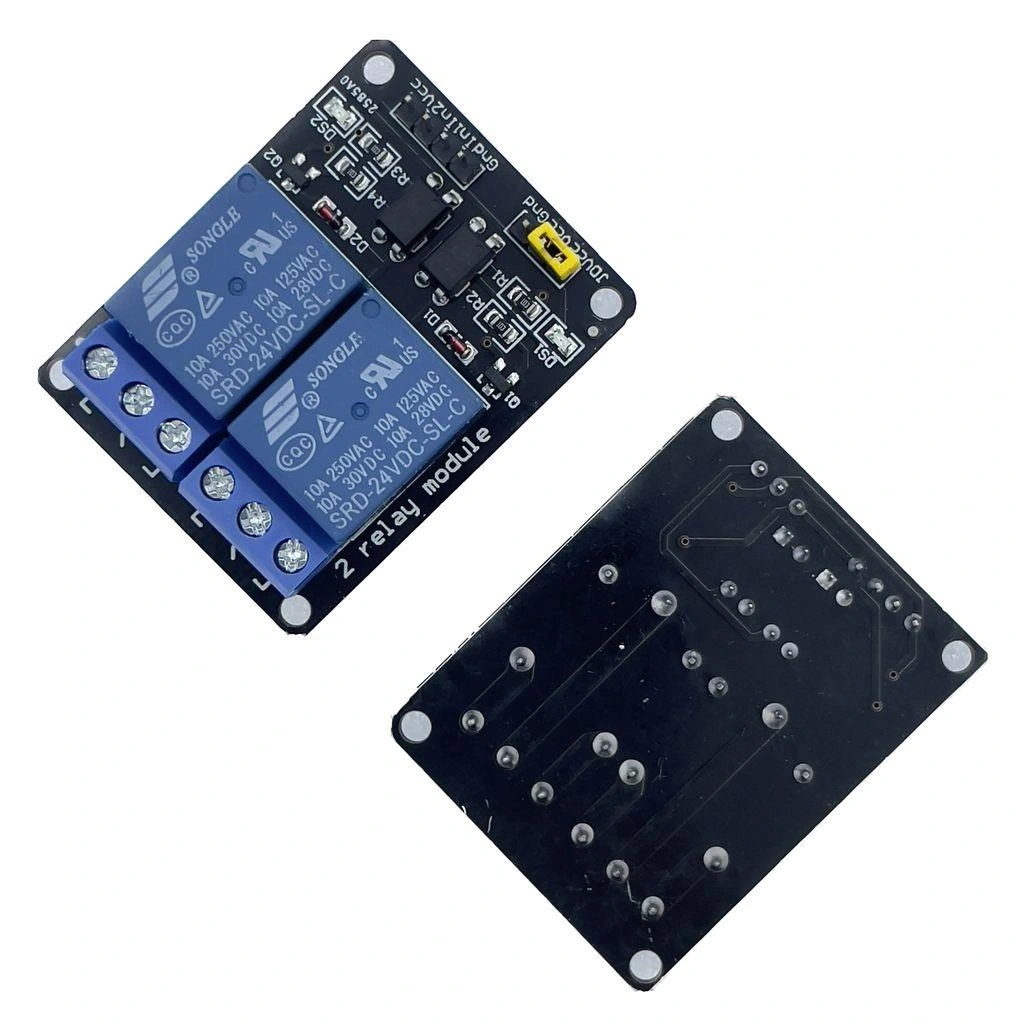

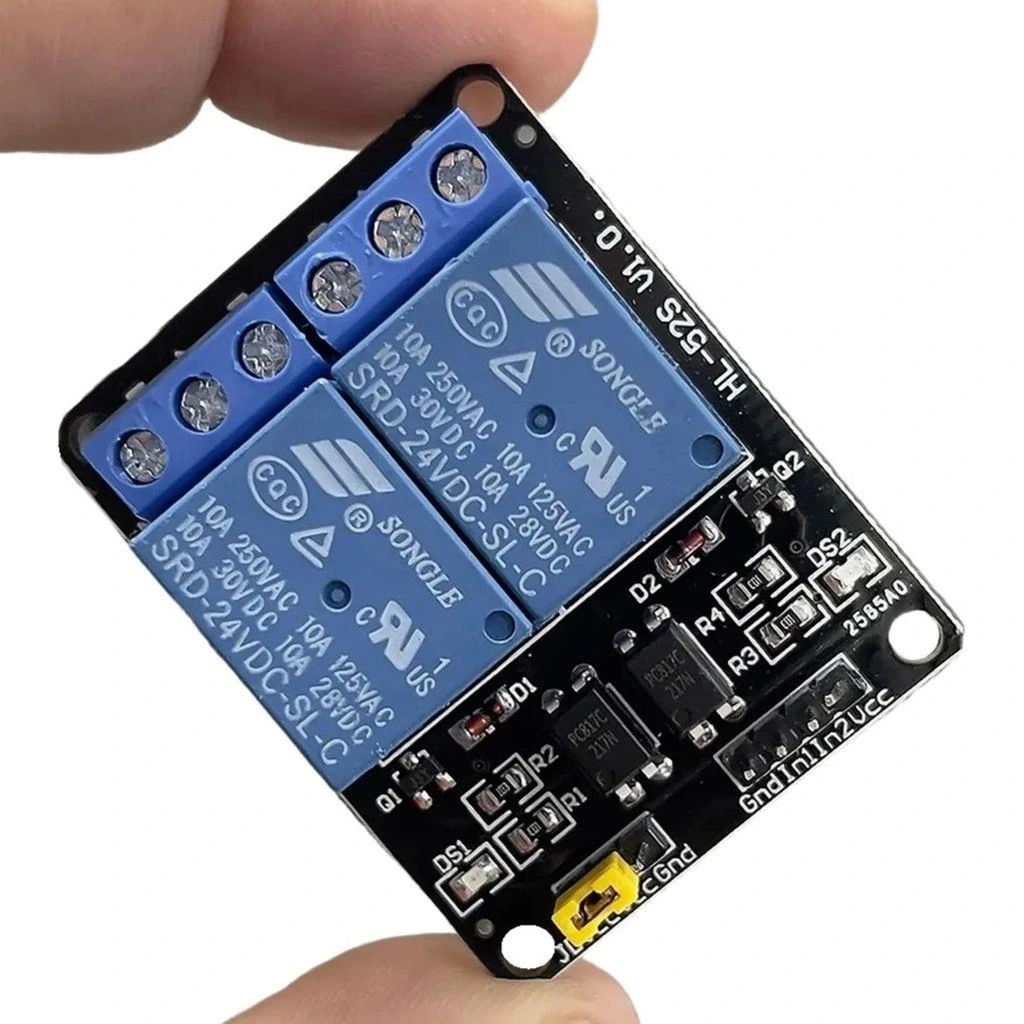

24V 2 Kanal Röle Kartı Modülü, 24V DC besleme voltajı ile çalışan, iki bağımsız röle kanalı içeren kompakt bir kontrol modülüdür. Her röle 10A akıma kadar dayanıklı kontaklara sahiptir ve çeşitli cihazları uzaktan kontrol etmenize olanak tanır.

Bu modül, optokuplör izolasyon teknolojisi ile mikrodenetleyici tarafını yüksek voltajlı cihazlardan güvenle ayırır. Arduino ve diğer kontrol sistemleriyle kolayca entegre edilebilir, düşük seviyeli (3.3V-5V) tetikleme sinyalleri ile yüksek güçlü cihazları kontrol edebilirsiniz.

LED göstergeler sayesinde her rölenin durumunu anlık olarak izleyebilirsiniz. Terminal blokları, güvenli ve sağlam bağlantı sağlayarak montaj işlemlerini kolaylaştırır.

Endüstriyel otomasyon, akıllı ev sistemleri ve IoT projelerinde sıklıkla kullanılan bu modül, Röle Kartları kategorisinin 24V uygulamalar için özel olarak tasarlanmış güvenilir bir üyesidir.

---

Teknik Özellikler

24V 2 Kanal Röle Kartı Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Besleme Voltajı: 24V DC (±10%)>
• Kanal Sayısı: 2 bağımsız röle kanalı>
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Sinyali: Aktif düşük (LOW ile tetiklenir)
• Kontrol Voltajı: 3.3V - 5V
• İzolasyon: Optokuplör ile tam izolasyon
• Kontak Kapasitesi: 10A/250VAC, 10A/30VDC
• Röle Durumu: Her kanal için LED gösterge
• Çalışma Sıcaklığı: -25? ~ +70?
• Nem Dayanımı: 10% ~ 90% RH (yoğuşmasız)
• Terminaller: Vida sıkıştırmalı terminal blokları
• Giriş Bağlantısı: 3-pin header (VCC, GND, Sinyal)
• Montaj Delikleri: 4 adet, 3mm çapında
• PCB Boyutları: 70mm x 45mm x 20mm

---

Paket İçeriği

24V 2 Kanal Röle Kartı Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x 24V 2 Kanal Röle Kartı Modülü

---

Bağlantı ve Kullanım

24V 2 Kanal Röle Kartı Modülünün bağlantı şeması ve kullanım talimatları.

Pin Bağlantıları

Röle kartının kontrol pini bağlantıları:

• VCC: 24V DC güç kaynağının pozitif terminali
• GND: 24V DC güç kaynağının negatif terminali (Toprak)
• IN1: 1. röle için kontrol sinyali (LOW ile aktif)
• IN2: 2. röle için kontrol sinyali (LOW ile aktif)

Her röle için çıkış terminalleri:

• NO (Normally Open): Normalde açık kontak
• COM (Common): Ortak terminal
• NC (Normally Closed): Normalde kapalı kontak

Arduino ile Bağlantı

Arduino veya benzer mikrodenetleyicilerle röle kartını bağlamak için:

1. 24V DC güç kaynağını röle kartının VCC ve GND pinlerine bağlayın
2. Arduino'nun GND pinini röle kartının GND pinine bağlayın (ortak ground)
3. Arduino'nun dijital pinlerini (örn. D2 ve D3) röle kartının IN1 ve IN2 pinlerine bağlayın
4. Kontrol edilecek cihazları her rölenin NO, COM veya NC terminallerine uygun şekilde bağlayın

Arduino ile röle kontrolü için örnek bağlantı:

• Arduino GND → Röle Kartı GND
• Arduino D2 → Röle Kartı IN1
• Arduino D3 → Röle Kartı IN2
• 24V DC Güç Kaynağı (+) → Röle Kartı VCC
• 24V DC Güç Kaynağı (-) → Röle Kartı GND

Yük Bağlantısı

Röle kartı ile kontrol edilecek cihazları bağlamak için:

Normalde Açık (NO) Bağlantı

Bu bağlantıda, röle aktif olduğunda devre tamamlanır ve cihaz çalışır:

1. Güç kaynağının bir ucunu rölenin COM terminaline bağlayın
2. Rölenin NO terminalini cihazın bir ucuna bağlayın
3. Cihazın diğer ucunu güç kaynağının diğer ucuna bağlayın

Normalde Kapalı (NC) Bağlantı

Bu bağlantıda, röle aktif olduğunda devre kesilir ve cihaz durur:

1. Güç kaynağının bir ucunu rölenin COM terminaline bağlayın
2. Rölenin NC terminalini cihazın bir ucuna bağlayın
3. Cihazın diğer ucunu güç kaynağının diğer ucuna bağlayın

Güvenlik Önlemleri

• Yüksek voltaj devreleriyle çalışırken her zaman güvenlik önlemlerini alın
• Bağlantıları yapmadan önce güç kaynaklarını kapatın
• Röle kontaklarının akım sınırlarını aşmayın
• Endüktif yükler (motorlar gibi) için röle kontaklarını korumak amacıyla söndürme devreleri kullanın
• Yüksek nem ortamlarında ek izolasyon sağlayın

---

Uygulama Alanları

24V 2 Kanal Röle Kartı Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Otomasyon

• Makine kontrolü
• Motor kontrol sistemleri
• Fabrika otomasyonu
• PLC sistemleri
• Konveyör bant kontrolü
• İş makinesi kontrol sistemleri

Akıllı Ev Sistemleri

• Aydınlatma kontrolü
• Perde ve panjur otomasyonu
• Sulama sistemleri
• Garaj kapısı kontrolü
• Elektrikli cihaz otomasyonu
• Isıtma ve soğutma kontrolü

Araç ve Mobilite Projeleri

• 24V araç elektroniği
• Karavan ve tekne sistemleri
• Solar enerji sistemleri
• Akü koruma devreleri
• Elektrikli mobilite cihazları
• Yedek güç sistemleri

---

Proje Örnekleri

24V 2 Kanal Röle Kartı Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Sulama Sistemi

Bu projede, 24V 2 Kanal Röle Kartı Modülü kullanarak iki farklı sulama bölgesini otomatik olarak kontrol edebilen bir sistem tasarlayabilirsiniz. Sistem, toprak nem sensörleri ve zamanlayıcı ile çalışarak bahçe veya sera bitkilerinin optimal sulama yönetimini sağlar.

Gerekli bileşenler arasında Arduino veya ESP32 mikrodenetleyici, 24V 2 Kanal Röle Kartı, toprak nem sensörleri, 24V solenoid vanalar, 24V güç adaptörü ve sıcaklık/nem sensörü bulunur. Sistem, IP65/66 koruma sınıfı bir kutu içine monte edilebilir.

Bu akıllı sulama sistemi, toprak nem seviyelerine göre otomatik olarak sulama yapabilir. Birinci röle birinci bölgeyi, ikinci röle ikinci bölgeyi kontrol eder. Nemli toprak algılandığında, ilgili bölgeye su akışı durdurulur. Wi-Fi veya Bluetooth bağlantısı ekleyerek sistemi uzaktan kontrol edebilir, mobil uygulama üzerinden sulama programlarını ayarlayabilir ve anlık nem değerlerini izleyebilirsiniz. Ayrıca, yağmur sensörü ekleyerek yağışlı havalarda gereksiz sulamayı önleyebilirsiniz.

24V Güneş Enerjisi Yönetim Sistemi

Bu projede, 24V 2 Kanal Röle Kartı Modülü kullanarak güneş enerjisi sistemleri için akıllı bir yük yönetim sistemi oluşturabilirsiniz. Sistem, akü voltajına göre farklı cihazları otomatik olarak açıp kapatarak enerji verimliliğini optimize eder.

Gerekli bileşenler: Arduino veya ESP32, 24V 2 Kanal Röle Kartı, 24V güneş paneli sistemi, akü şarj kontrol cihazı, voltaj sensörü, akım sensörü, LCD ekran ve 24V akü grubu.

Bu sistem, akü voltajını sürekli izler ve belirlenen eşik değerlerine göre röleleri kontrol eder. Örneğin, akü voltajı düştüğünde düşük öncelikli yükleri (2. röle) devre dışı bırakır, kritik öncelikli yükleri (1. röle) ise daha uzun süre beslemeye devam eder. Sistem ayrıca günlük enerji üretimi ve tüketimini kaydedebilir, Wi-Fi üzerinden bu verileri bulut platformuna aktarabilir. 24V LED aydınlatma, su pompası veya küçük DC cihazlar için ideal bir enerji yönetim çözümüdür.

Endüstriyel Proses Kontrol Sistemi

Bu projede, 24V 2 Kanal Röle Kartı Modülü kullanarak sıcaklık ve basınç gibi iki parametreyi aynı anda izleyen ve kontrol eden endüstriyel bir sistem geliştirebilirsiniz. Bu sistem, fabrika, laboratuvar veya atölye ortamlarında çeşitli prosesleri otomatik olarak yönetebilir.

Gerekli bileşenler: PLC veya Arduino Mega, 24V 2 Kanal Röle Kartı, sıcaklık sensörü (PT100/thermocouple), basınç sensörü, 24V ısıtıcı, 24V solenoid valf, HMI ekran ve 24V endüstriyel güç kaynağı.

Bu kontrol sistemi, sıcaklık belirli bir eşiğin altına düştüğünde 1. röleyi aktifleştirerek ısıtıcıyı çalıştırır. Basınç belirli bir eşiğin üzerine çıktığında 2. röleyi aktifleştirerek basınç tahliye valfini açar. Sistem, çeşitli endüstriyel proseslere uyarlanabilir: kimyasal karıştırma, kurutma, sıcaklık stabilizasyonu, basınç kontrolü vb. HMI arayüzü üzerinden parametreler izlenebilir ve ayarlanabilir. PLC entegrasyonu ile tam otomatik çalışma sağlanabilir ve uzaktan izleme için Modbus RTU/TCP arayüzü eklenebilir.

---

Sorun Giderme ve İpuçları

24V 2 Kanal Röle Kartı Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Çalışmıyor: Besleme voltajını kontrol edin (24V olmalı). Sinyal bağlantılarını doğrulayın. LED gösterge yanıyor mu? Kontrol sinyalinin LOW (0V) olduğundan emin olun.
• Röle Sürekli Açık: Kontrol pini doğru bağlanmış mı? Sinyal hattında kısa devre olabilir. Doğru tetikleme mantığını kullandığınızdan emin olun (aktif LOW).
• Titreme (Chattering): Güç kaynağı yetersiz olabilir. 24V kaynağın yeterli akım sağladığını kontrol edin. Endüktif yükler için söndürme devresi ekleyin. Yazılımda debounce ekleyin.
• Yüksek Isınma: Yükün akım değerini kontrol edin. Kontakların nominal değerini aşan yük olabilir. Cihazların doğru bağlandığından emin olun. Yeterli havalandırma sağlayın.
• Kısa Röle Ömrü: Endüktif yükler için flyback diyot veya RC söndürme devresi ekleyin. Aşırı sık açma-kapama işlemlerinden kaçının. Akım değerlerinin uygun olduğunu kontrol edin.

Performans İpuçları

• Endüktif yükler (motor, bobin vb.) için kontakları korumak amacıyla söndürme devresi kullanın
• Uzun sinyal kabloları kullanılacaksa blendajlı kablo tercih edin ve EMI filtreleme uygulayın
• Uzun kablo mesafelerinde voltaj düşümünü hesaba katın ve uygun kablo kesiti seçin
• Röle ömrünü uzatmak için, kontrol yazılımında gereksiz açma-kapama sayısını azaltın
• Yüksek güçlü AC yükler için kontaktör kullanmayı düşünün, röleyi kontaktörü sürmek için kullanın
• Sürekli çalışan sistemlerde modülün toz ve nemden korunduğundan emin olun

---
