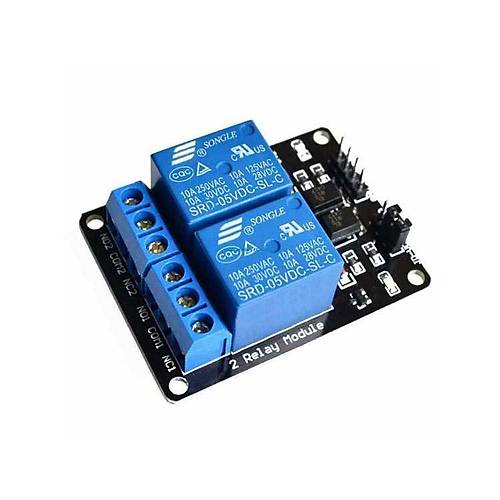

5V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)
5V 2 Kanal Röle Kartı, mikrodenetleyici projelerinizde yüksek güçlü cihazları kontrol etmenizi sağlayan pratik bir modüldür. Üzerinde iki adet röle barındıran bu kart, evinizdeki lambaları, motorları, elektrikli cihazları ve 220V AC şebeke gerilimi ile çalışan diğer ekipmanları düşük voltajlı kontrol sinyalleri ile güvenle yönetmenize olanak tanır.
Optokuplör izolasyonu sayesinde kontrol devrenizi yüksek gerilimden koruyan bu röle kartları, LED göstergeleri ile rölelerin durumunu görsel olarak takip etmenizi sağlar. Her kanal bağımsız olarak kontrol edilebilir ve normalde açık/kapalı kontaklar esneklik sunar.
Arduino ve benzeri geliştirme platformları ile uyumlu olan bu röle kartı, akıllı ev otomasyonu, uzaktan kontrol sistemleri ve zamanlayıcı uygulamaları gibi projeleriniz için ideal bir anahtarlama çözümüdür.
Teknik Özellikler
5V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Röle Sayısı: 2 kanal
- Kontrol Sinyali: 5V DC (aktif düşük, LOW tetiklemeli)
- Besleme Gerilimi: 5V DC
- Röle Tipi: SPDT (Single Pole Double Throw)
- Kontak Değerleri: 10A @ 250V AC, 10A @ 30V DC
- İzolasyon: Optokuplör (PC817) ile galvanik izolasyon
- Gösterge: Her kanal için durum LED'i
- Kontrol Arayüzü: 3.3V/5V uyumlu giriş pinleri
- Klemens Tipi: Vidalı terminal bloğu
- Kontak Tipleri: NO (Normalde Açık), NC (Normalde Kapalı), COM (Ortak)
- Aktivasyon Akımı: 15-20mA (kanal başına)
- Röle Bobini: 5V DC, 70-90 ohm
- Çalışma Sıcaklığı: -25°C ile +70°C arası
- PCB Boyutları: 50.5mm x 38mm x 18.5mm
- Montaj Delikleri: 4 adet, 3mm çapında
- Tetikleme Yöntemi: Düşük seviye (LOW) tetiklemeli
- Koruma Devresi: Ters EMF koruması için diyot
- Güç Göstergesi: Kırmızı LED (besleme gerilimi için)
- Kanal Göstergeleri: Röle aktif olduğunda yanan kırmızı LED'ler
- Bağlantı Pinleri: VCC, GND, IN1, IN2
Kullanım Alanları
5V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Ev Otomasyonu
- Aydınlatma kontrolü
- Perde ve panjur sistemleri
- Elektrikli cihaz otomasyonu
- Zamanlayıcı kontrollü prizler
- Akıllı ev uygulamaları
Endüstriyel Kontrol
- Motor kontrol sistemleri
- Pompa otomasyonu
- Elektrikli valf kontrolü
- Makine otomasyonu
- Sıcaklık kontrollü fanlar
Hobi ve Eğitim Projeleri
- Arduino ile cihaz kontrolü
- IoT kontrol sistemleri
- Sulama sistemleri
- Sera otomasyonu
- Robot projeleri
Avantajlar ve Özellikler
5V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)'nın sağladığı avantajlar ve çözümler.
- Optokuplör İzolasyonu: Kontrol devresi ile yük devresi arasında güvenli ayrım
- Yüksek Güç Kontrolü: 10A'e kadar akım anahtarlama kapasitesi
- LED Göstergeler: Kolay durum izleme imkanı
- Terminal Blokları: Kolay ve güvenli kablolama
- Bağımsız Kontrol: Her rölenin ayrı kontrol pini
- Düşük Tetikleme Voltajı: 3.3V ve 5V lojik uyumlu
- Çift Kontak Tipi: NO ve NC kontaklar ile esneklik
- Kolay Montaj: Delikli tasarım ile sabitleme imkanı
- Arduino Uyumluluğu: Doğrudan bağlantı kolaylığı
- Düşük Güç Tüketimi: Yalnızca ihtiyaç olduğunda röle aktivasyonu
Bağlantı ve Programlama
5V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)'nın bağlantısı ve programlanması hakkında bilgiler.
İpucu: Tetikleyici pinleri LOW seviyesine çekerek röleleri aktif edin, HIGH seviyesine çekerek devre dışı bırakın.
Arduino ile röle kartının bağlantısı:
- VCC: Arduino 5V pinine bağlanır
- GND: Arduino GND pinine bağlanır
- IN1: Arduino'nun dijital pinlerinden birine bağlanır (örn. D2)
- IN2: Arduino'nun dijital pinlerinden birine bağlanır (örn. D3)
- Kontrol Mantığı: LOW sinyali röleyi aktifleştirir, HIGH sinyali devre dışı bırakır
- Yük Bağlantısı: COM (ortak) ve NO (normalde açık) veya NC (normalde kapalı) terminalleri kullanılır
- AC Cihaz Bağlantısı: Yalnızca faz hattını röle kontağından geçirin, nötr doğrudan bağlanmalıdır
- Uyarı: AC şebeke gerilimi ile çalışırken gerekli güvenlik önlemlerini alın
Sorun Giderme ve İpuçları
5V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Tetiklenmiyor: Besleme gerilimini ve kontrol sinyalini kontrol edin
- Zayıf Çekme: Güç kaynağınızın yeterli akım sağladığından emin olun
- LED Yanıyor Ama Röle Çalışmıyor: Röle kontaklarını ve bağlantıları kontrol edin
- Titreşimli Çalışma: Besleme voltajının kararlı olduğundan emin olun
- Mikrodenetleyici Resetleniyor: Ayrı güç kaynağı kullanmayı deneyin
Verimli Kullanım İpuçları
- AC şebeke gerilimiyle çalışırken izoleli kablo ve kutu kullanın
- Röleleri sık açıp kapatmayın, mekanik ömrü azalır
- Endüktif yükler için ek snubber devresi kullanmayı düşünün
- Yüksek akım gerektiren cihazlar için kontak değerlerine dikkat edin
- Nem ve toza karşı röle kartını koruyun
- Kontrol pinlerini kullanmadığınızda pull-up direnci ile HIGH seviyede tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Elektronik komponentler ve kontrol modülleri için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve röle kartları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Röle nedir ve nasıl çalışır?
Röle, elektromanyetik bir anahtardır. Düşük güçlü bir sinyal ile yüksek güçlü devreleri kontrol etmeye yarar.
Röle kartı için gerekli besleme akımı ne kadardır?
İki rölenin aynı anda çekmesi durumunda yaklaşık 150-200mA akım gereklidir.
Normalde Açık (NO) ve Normalde Kapalı (NC) ne demektir?
NO röle çekmediğinde açık, çektiğinde kapalı devredir. NC röle çekmediğinde kapalı, çektiğinde açık devredir.
Bu röle kartıyla maksimum ne kadar yük kontrol edilebilir?
10A/250VAC veya 10A/30VDC değerlerine kadar yük kontrol edilebilir.
Aktif HIGH yerine neden aktif LOW kullanılıyor?
Güvenlik için - mikrodenetleyici resetlenirse veya bağlantı kesilirse, röle devre dışı kalır.
Optokuplör ne işe yarar?
Kontrol devresi ile yük devresi arasında elektriksel izolasyon sağlar, geri besleme voltajından mikrodenetleyiciyi korur.
Bu röle kartı 3.3V mikrodenetleyicilerle çalışır mı?
Evet, 3.3V lojik seviyesi optokuplörü tetiklemek için yeterlidir, ancak kart besleme girişi 5V olmalıdır.
Röle tıklama sesi normal midir?
Evet, mekanik rölelerin açılıp kapanırken çıkardığı tıklama sesi normaldir ve çalıştığını gösterir.
