12V Tek Kanal LDR Işık Kontrollü Röle Modülü

12V Tek Kanal LDR Işık Kontrollü Röle Modülü

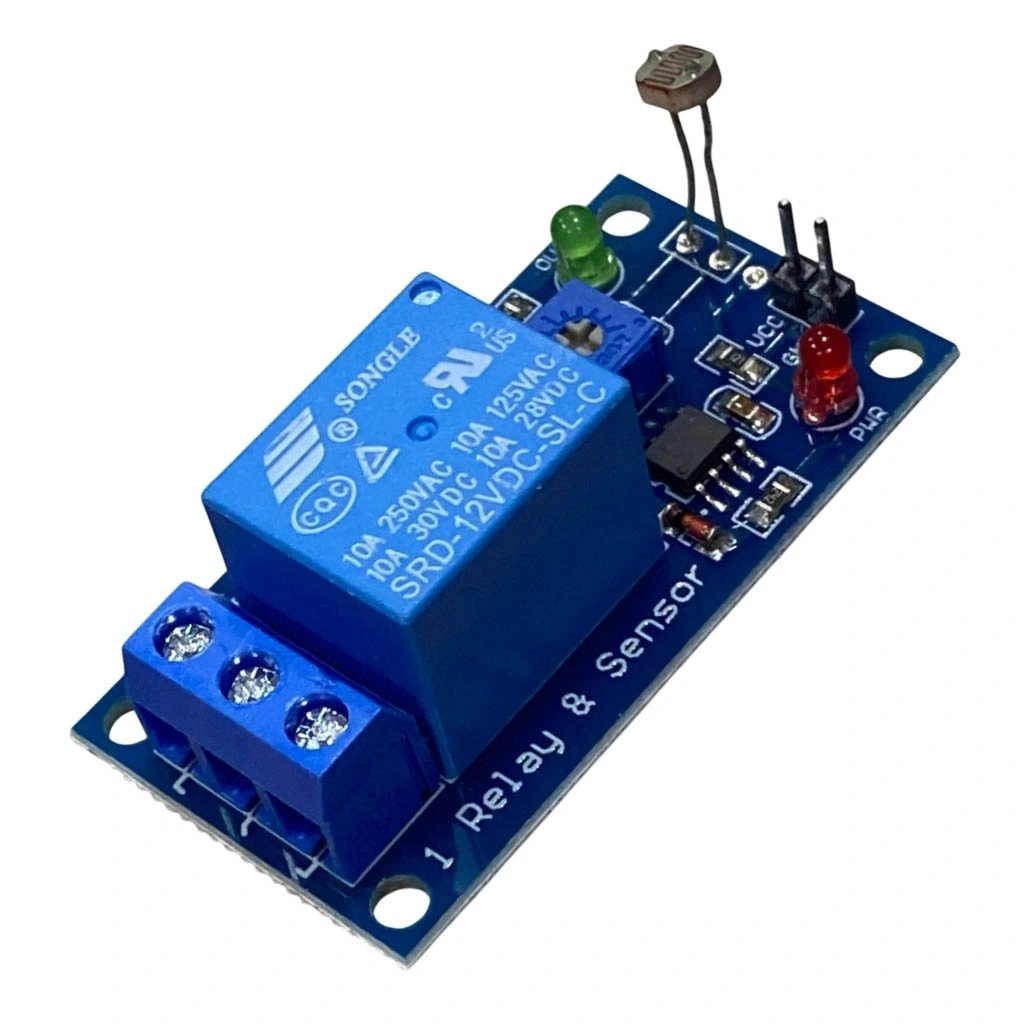

12V Tek Kanal LDR Işık Kontrollü Röle Modülü, ortam ışık seviyesine göre otomatik olarak elektrikli cihazları açıp kapatabilen pratik bir otomasyon bileşenidir. Üzerindeki LDR (Işığa Duyarlı Direnç) sensörü, ışık değişimlerini algılayarak röleyi tetikler.

Kurulumu ve kullanımı son derece kolay olan bu modül, doğrudan 12V güç kaynağı ile çalışır ve Arduino gibi ekstra bir mikrodenetleyiciye ihtiyaç duymaz. Ancak istenirse dış tetikleme girişi sayesinde mikroişlemci kontrollü sistemlere de entegre edilebilir.

Hassasiyet ayarı için üzerinde bulunan potansiyometre, farklı ışık seviyelerinde devreye girme eşiğini belirlemenize olanak tanır. Böylece gün batımında otomatik olarak açılan aydınlatmalar veya gün doğumunda kapanan sistemler oluşturabilirsiniz.

Sokak lambaları, bahçe aydınlatmaları, vitrin ışıkları gibi ışığa bağlı otomasyon uygulamaları için ideal olan bu ürün, Röle Kartları kategorisinin en kullanışlı modüllerinden biridir.

Teknik Özellikler

12V Tek Kanal LDR Işık Kontrollü Röle Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 12V DC (±10%) gerektirir
• Sensör Tipi: LDR (Işığa Duyarlı Direnç) kullanır
• Kanal Sayısı: 1 kanal
• Röle Tipi: SPDT (Tek Kutuplu Çift Atışlı)
• Röle Kontağı Kapasitesi: 10A/250VAC, 10A/30VDC
• Işık Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• Çalışma Modları: Işık algılandığında açık/kapalı (seçilebilir)
• Bağlantı Terminalleri: Giriş (12V DC) ve Çıkış (NO/NC/COM)
• Kontrol Girişi: Harici tetikleme için opsiyonel giriş
• Tepki Süresi: <0.5 saniye
• Sensör Açısı: 60°
• Işık Algılama Aralığı: 1-10000 lux (ayarlanabilir)
• Göstergeler: Güç LED'i, Röle durum LED'i

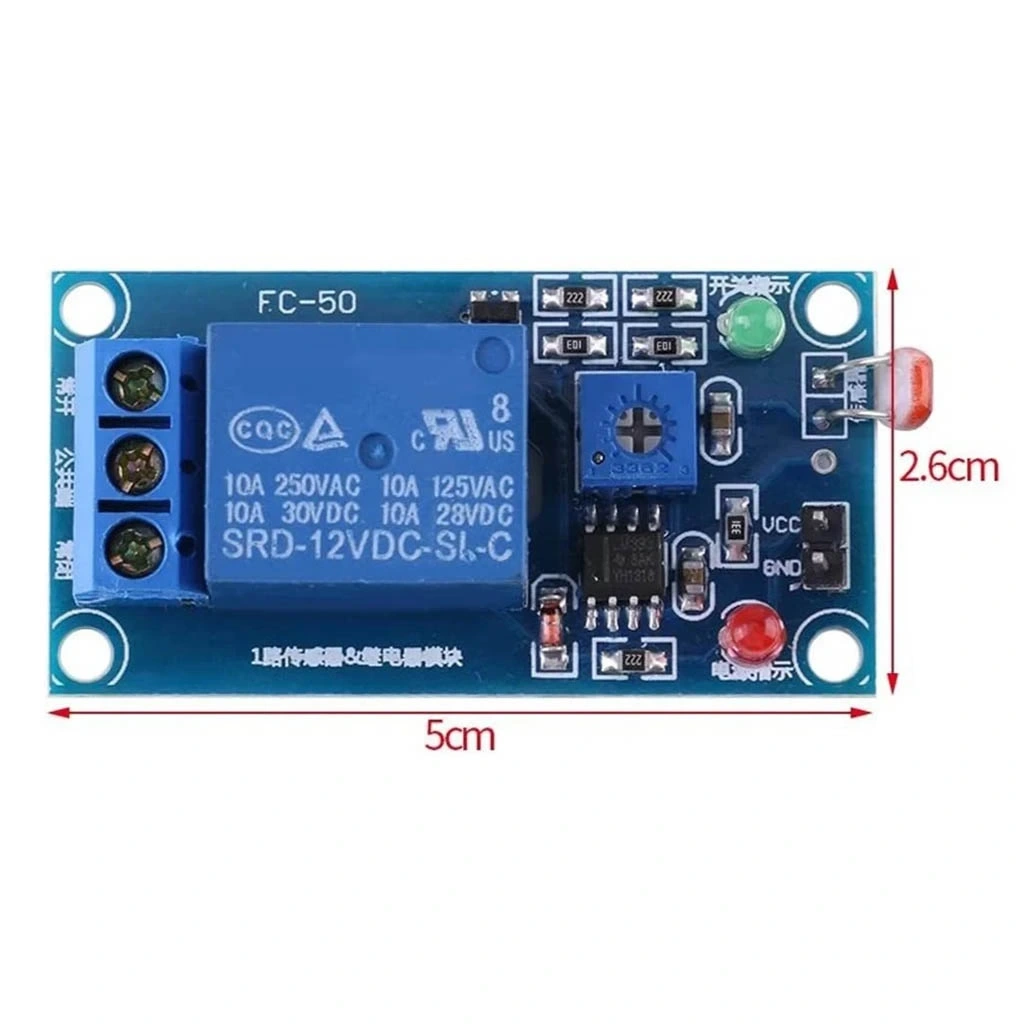

• PCB Boyutları: 50mm x 38mm x 20mm
• Montaj Delikleri: 4 adet, 3mm çapında
• Çalışma Sıcaklığı: -25°C ile +80°C
• Ağırlık: Yaklaşık 30g

Bağlantı ve Kullanım

12V Tek Kanal LDR Işık Kontrollü Röle Modülünün bağlantı şeması ve kullanım talimatları.

Modülü bağlamak ve kullanmak için aşağıdaki adımları izleyin:

• 1. Adım: Güç Bağlantısı
  • +12V ve GND terminallerine 12V DC güç kaynağı bağlayın
  • Güç bağlantısı yapıldığında, güç LED'i yanmalıdır
• 2. Adım: Röle Çıkış Bağlantısı
  • COM: Ortak terminal
  • NO: Normalde Açık terminal (Röle çektiğinde bağlantı kurulur)
  • NC: Normalde Kapalı terminal (Röle çektiğinde bağlantı kesilir)
• 3. Adım: Mod Seçimi (Jumper ile)
  • Işık Algılandığında Açık: Jumper 1-2 pozisyonunda (ışık olduğunda röle çeker)
  • Işık Algılandığında Kapalı: Jumper 2-3 pozisyonunda (karanlık olduğunda röle çeker)
• 4. Adım: Hassasiyet Ayarı
  • Potansiyometreyi çevirerek ışık hassasiyetini ayarlayın
  • Saat yönünde çevirmek hassasiyeti artırır (daha az ışıkta tetiklenir)
  • Saat yönünün tersine çevirmek hassasiyeti azaltır (daha çok ışıkta tetiklenir)

Uygulama Bağlantı Örnekleri:

• Lamba Kontrolü: Rölenin NO terminaline lamba, COM terminaline güç kaynağı bağlayın. Jumper'ı karanlıkta açık moduna ayarlayın. Böylece karanlık olduğunda lamba otomatik olarak yanar.
• Motor Kontrolü: Rölenin çıkışlarını bir DC motorun güç hattına bağlayın. Motor, seçtiğiniz moda göre ışık seviyesine bağlı olarak çalışacaktır.
• Arduino ile Tetikleme: Harici kontrol girişini Arduino'nun bir dijital pinine bağlayın. Böylece hem LDR sensörü hem de mikrodenetleyici kontrolü sağlanabilir.

Harici Tetikleme Kullanımı:

Modülün harici tetikleme girişi, Arduino veya başka bir kontrol devresiyle entegrasyon için kullanılabilir. Bu giriş, LDR sensörünü bypass ederek doğrudan röleyi kontrol etmenize olanak tanır. Harici tetikleme için 5-12V arasında bir sinyal gerekmektedir. Lojik seviye 1 (HIGH) uygulandığında röle çeker, lojik seviye 0 (LOW) uygulandığında röle bırakır (mod ayarına bağlı olarak).

Uygulama Alanları

12V Tek Kanal LDR Işık Kontrollü Röle Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev ve Bahçe Otomasyonu

• Dış mekan aydınlatma kontrolü
• Bahçe sulama sistemleri
• Veranda ve teras ışıkları
• Havuz aydınlatması
• Güvenlik ışıkları
• Otomatik perde ve panjur kontrolü

Endüstriyel ve Ticari Uygulamalar

• Sokak lambaları ve park aydınlatması
• Mağaza vitrin aydınlatması
• Reklam panoları kontrolü
• Depo ve fabrika ışık sistemleri
• Otopark aydınlatması
• Solar sistemlerde gün ışığı algılama

Özel Uygulamalar

• Akvaryum aydınlatma kontrolü
• Sera ışık sistemleri
• Tavuk kümesleri aydınlatması
• Fotoğrafçılık ekipmanları tetikleme
• Işık bazlı alarm sistemleri
• Enerji tasarrufu uygulamaları

Proje Örnekleri

12V Tek Kanal LDR Işık Kontrollü Röle Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Otomatik Bahçe Aydınlatma Sistemi

1. Bu projede, LDR Işık Kontrollü Röle Modülü kullanarak gün batımında otomatik olarak açılan ve gün doğumunda kapanan bir bahçe aydınlatma sistemi oluşturabilirsiniz. Sistem, elektrik tasarrufu sağlarken bahçenizin geceleri güvenli ve estetik görünmesini sağlar.
2. Projeksiyon, LDR modülünü dış hava koşullarından koruyacak ama ışık algılamasını engellemeyecek bir muhafaza içine yerleştirerek başlar. Modülün röle çıkışları, bahçe aydınlatmalarını besleyen elektrik hattına bağlanır. Jumper ayarı, "karanlıkta açık" moduna getirilir.
3. Potansiyometre, alacakaranlık seviyesinde devreye girecek şekilde ayarlanır. Böylece hava kararmaya başladığı anda aydınlatmalar açılır. Sistem, gün ağarmaya başladığında ışıkları otomatik olarak kapatır. Bu basit ama etkili çözüm, manuel kontrol ihtiyacını ortadan kaldırırken enerji tasarrufu sağlar. Ayrıca, evde kimse olmadığında bile bahçenin aydınlık kalmasını sağlayarak güvenliğe katkıda bulunur.

Güneş Enerjili Otomatik Sulama Sistemi

1. Bu projede, LDR Işık Kontrollü Röle Modülü kullanarak gün ışığına göre çalışan güneş enerjili bir sulama sistemi geliştirebilirsiniz. Sistem, gün doğumunda su pompasını aktif hale getirerek bitkilerin en verimli sulama zamanında su almasını sağlar.
2. Sistem, 12V solar panel, şarj regülatörü, akü, LDR röle modülü ve su pompasından oluşur. Solar panel gün boyunca aküyü şarj eder. LDR modülü, "ışıkta açık" modunda ayarlanarak güneş doğduğunda röleyi tetikler.
3. Röle, akü ile su pompası arasındaki bağlantıyı kontrol eder. Güneş doğduğunda pompa çalışmaya başlar ve belirlenmiş bir süre (timer röle ile ayarlanabilir) boyunca sulama yapar. Günün kalan kısmında sistem pasif kalır ve akü şarj olur. Bu sistem, elektrik bulunmayan uzak bahçeler veya süs havuzları için idealdir. Enerji verimli tasarımı sayesinde minimum bakım gerektirirken, bitkilerin düzenli olarak sulanmasını sağlar.

Akıllı Kümes Aydınlatma Sistemi

1. Bu projede, LDR Işık Kontrollü Röle Modülü kullanarak tavuk kümeslerinde yumurta verimini artırmak için tasarlanmış bir aydınlatma sistemi oluşturabilirsiniz. Sistem, doğal gün ışığı süresini uzatarak tavukların daha fazla yumurta üretmesini teşvik eder.
2. Proje, bir LDR röle modülü, 12V güç kaynağı, zamanlayıcı devre ve kümes aydınlatması için LED şeritlerden oluşur. Modül "karanlıkta açık" moduna ayarlanır ve hassasiyet potansiyometresi gün batımını algılayacak şekilde kalibre edilir.
3. Karanlık olduğunda, röle LED aydınlatmaları etkinleştirir. Bununla birlikte, ek bir zamanlayıcı devresi, aydınlatmanın gece boyunca belirli bir süre (örneğin 4-5 saat) çalışmasını ve sonra kapanmasını sağlar. Bu, tavukların geceleri dinlenmesi için karanlık bir ortam yaratır. Sistem, aynı zamanda sabah erken saatlerde, gün doğmadan önce ışıkları yeniden açabilir. Bu kontrollü aydınlatma düzeni, tavukların biyolojik saatini optimize ederek yumurta verimini artırır ve aynı zamanda elektrik tasarrufu sağlar.

Sorun Giderme ve İpuçları

12V Tek Kanal LDR Işık Kontrollü Röle Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Tetiklenmiyor: Güç kaynağını kontrol edin, 12V olduğundan emin olun. Potansiyometre ayarını değiştirin.
• Sürekli Açık/Kapalı Kalma: Jumper ayarını kontrol edin. LDR'nin üzeri kapalı veya bir ışık kaynağına çok yakın olabilir.
• Kararsız Çalışma: LDR'nin yakınında yanıp sönen ışık kaynakları olabilir. Daha sabit bir ortama taşıyın.
• Röle Sesi Var Ama Yük Çalışmıyor: Röle kontaklarının bağlantılarını kontrol edin. Yük için yeterli akım/güç olduğundan emin olun.
• Hassasiyet Ayarı Çalışmıyor: Potansiyometrede hasar olabilir. Multimetre ile ölçün veya teknik destek alın.
• Aşırı Isınma: Rölenin akım kapasitesini aşan yükler bağlanmış olabilir. Daha düşük güçlü cihazlar kullanın.
• Gündüz/Gece Ters Çalışma: Jumper ayarı ters olabilir. 1-2 veya 2-3 pozisyonunu değiştirin.
• Harici Kontrol Çalışmıyor: Sinyal voltajını kontrol edin. 5-12V arasında olmalıdır. Bağlantı polaritesini doğrulayın.

Performans İpuçları

• LDR'yi doğrudan güneş ışığından ve yapay ışık kaynaklarından koruyun
• Yağmur ve neme karşı modülü koruyucu bir muhafaza içine alın
• Elektromanyetik gürültü için röle kontaklarına snubber devresi ekleyin
• Yüksek güçlü cihazlar için röleyi bir kontaktöre bağlayın
• Röle ömrünü uzatmak için sık anahtarlama gerektiren uygulamalardan kaçının
• Hassasiyet ayarını gerçek çalışma koşullarında yapın
