XH-M131 5V Ldr Işık Kontrollü Röle

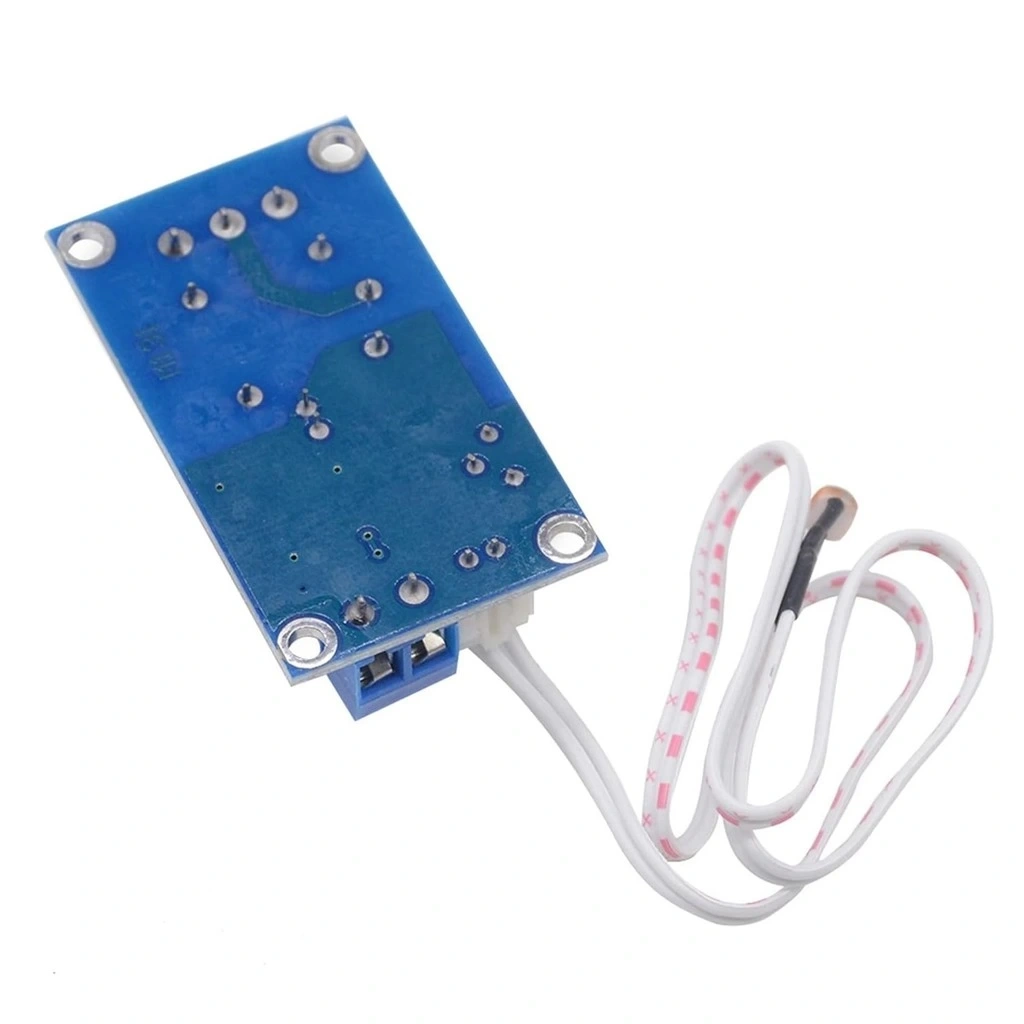

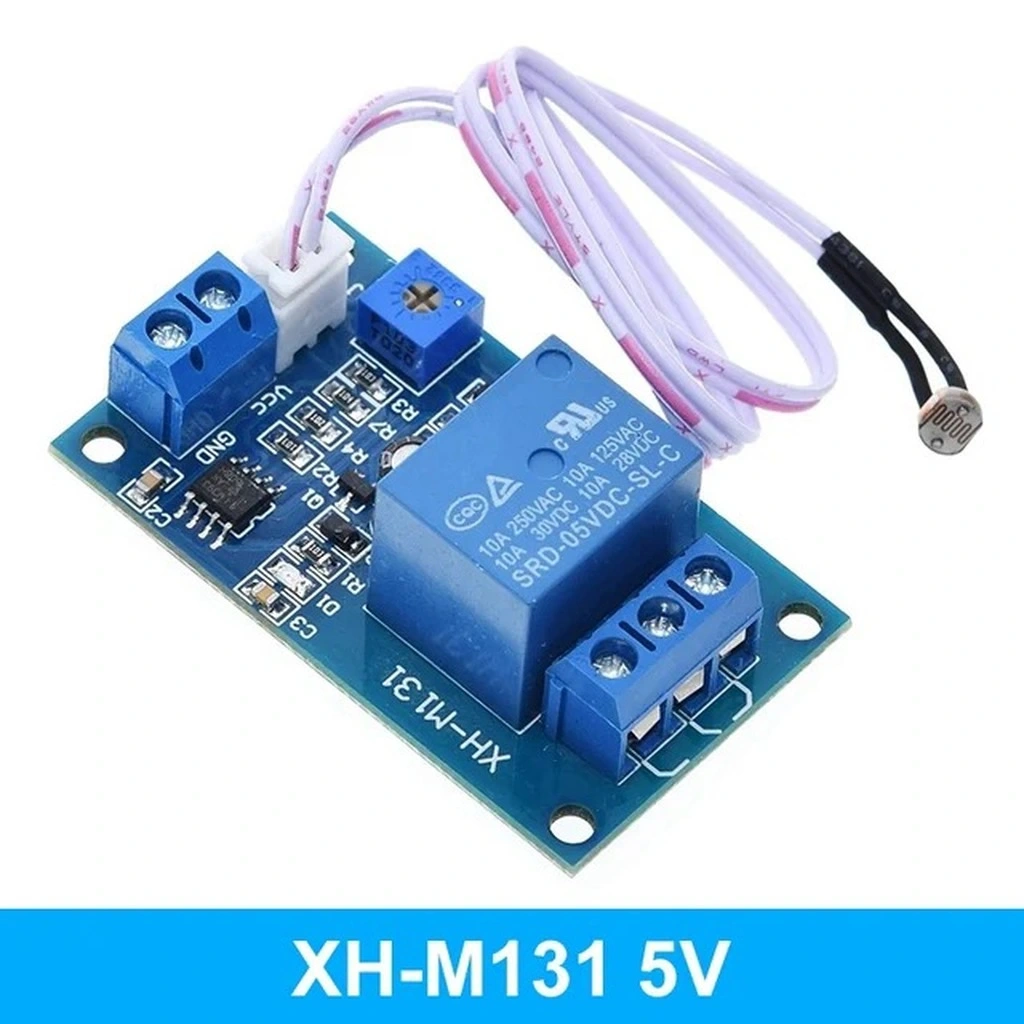

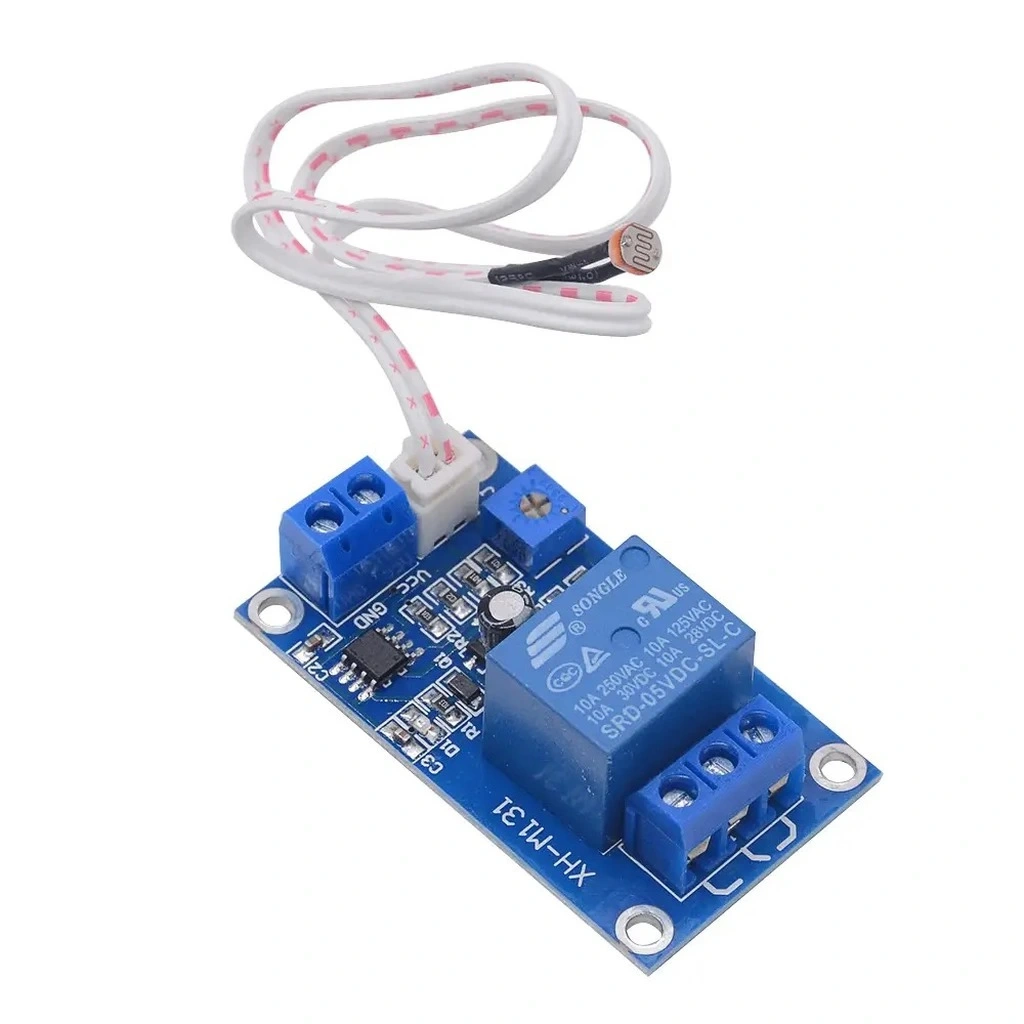

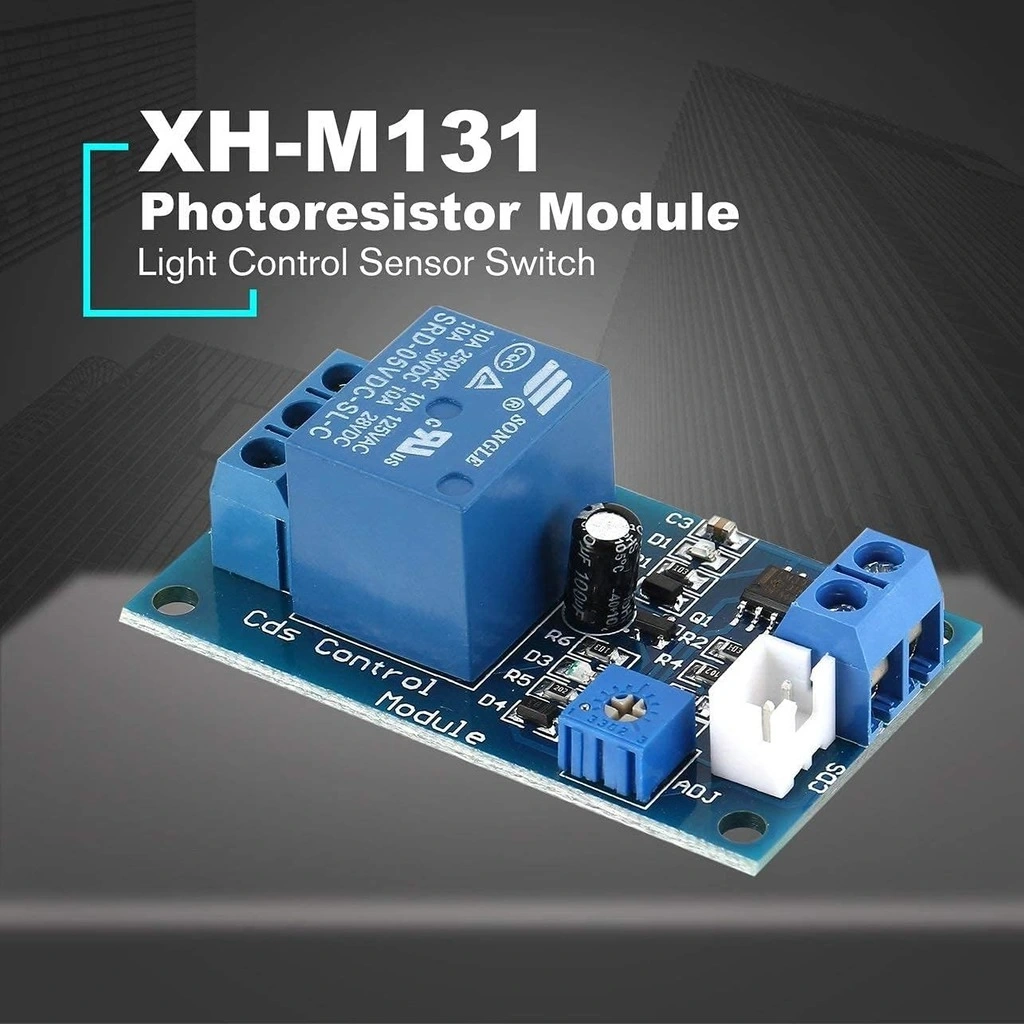

XH-M131 5V LDR Işık Kontrollü Röle

XH-M131 5V LDR Işık Kontrollü Röle, ortam ışık seviyesine bağlı olarak otomatik kontrol sağlayan pratik bir sensör modülüdür. Üzerindeki fotodirençli ışık sensörü ve ayarlanabilir hassasiyet kontrol devresi sayesinde ışığa duyarlı sistemler oluşturmanızı sağlar.

10A kapasiteli röle çıkışı ile aydınlatma sistemleri, alacakaranlık sensörleri ve güvenlik uygulamaları gibi çeşitli projelerde kolayca kullanılabilir. Ters ışık modu seçeneği farklı uygulama senaryolarına uyum sağlar.

Arduino projelerinizle entegre edebileceğiniz veya bağımsız olarak kullanabileceğiniz bu modül, Röle Kartları ailesinin ışığa duyarlı üyelerinden biridir.

Teknik Özellikler

XH-M131 5V LDR Işık Kontrollü Rölenin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XH-M131
• Çalışma Voltajı: 5V DC
• Güç Tüketimi: <2W
• Röle Tipi: SONGLE SRD-05VDC-SL-C
• Röle Kontrol Kapasitesi: 10A/250VAC, 10A/30VDC
• Sensör: LDR (Işığa Bağlı Direnç)
• Kontrol Tipi: Analog. potansiyometre ile hassasiyet ayarı

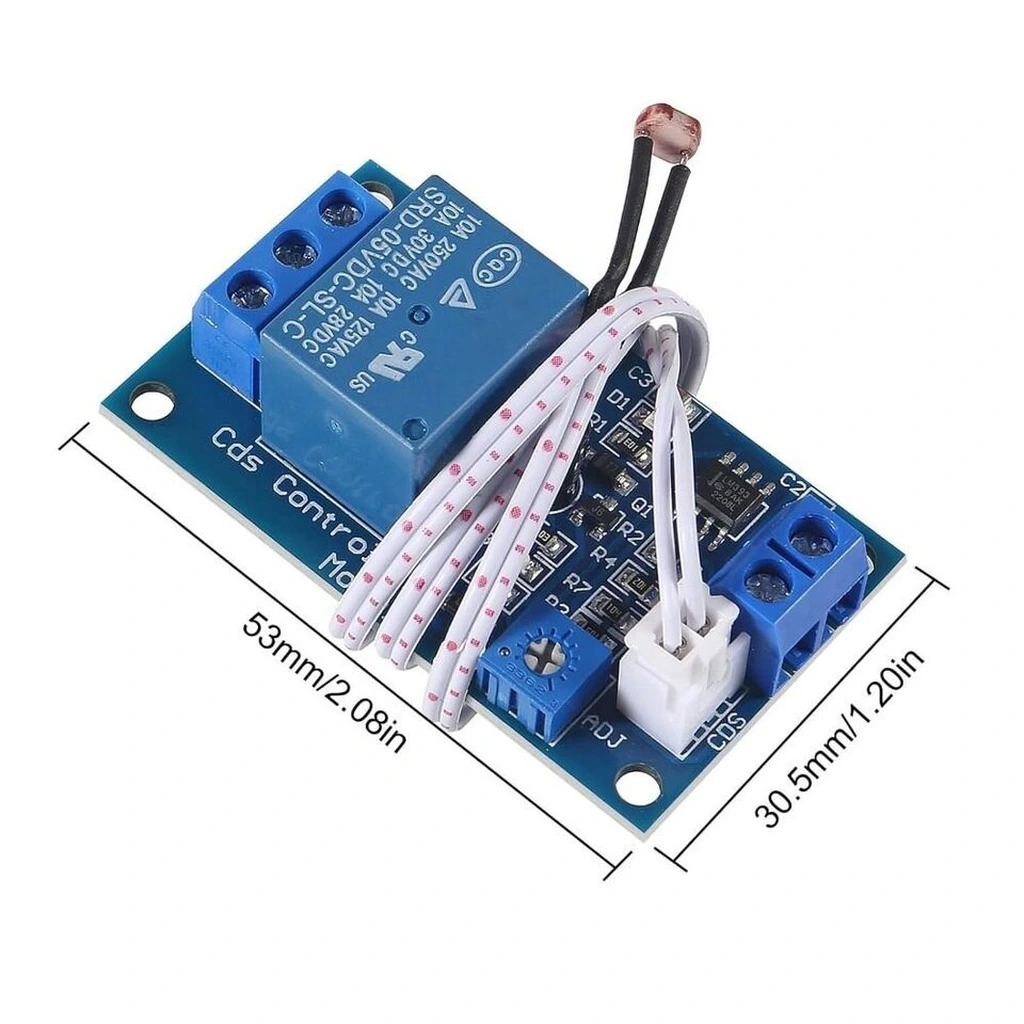

• PCB Boyutları: 45mm x 28mm x 17mm
• Montaj Delikleri: 4 adet, 3,2mm çapında
• Çalışma Modu: Işık açık / Işık kapalı (jumper ile seçilebilir)
• Terminal Bağlantıları: Vidalı terminal blokları
• Gösterge LED'leri: Güç (kırmızı), Röle durumu (yeşil)
• Çalışma Sıcaklığı: -30°C ~ +70°C
• Tepki Süresi: <10ms
• Hassasiyet Aralığı: ~10 lux - ~100K lux (ayarlanabilir)

Bağlantı ve Kullanım

XH-M131 5V LDR Işık Kontrollü Rölenin elektronik devrelere bağlantı şeması ve kullanım talimatları.

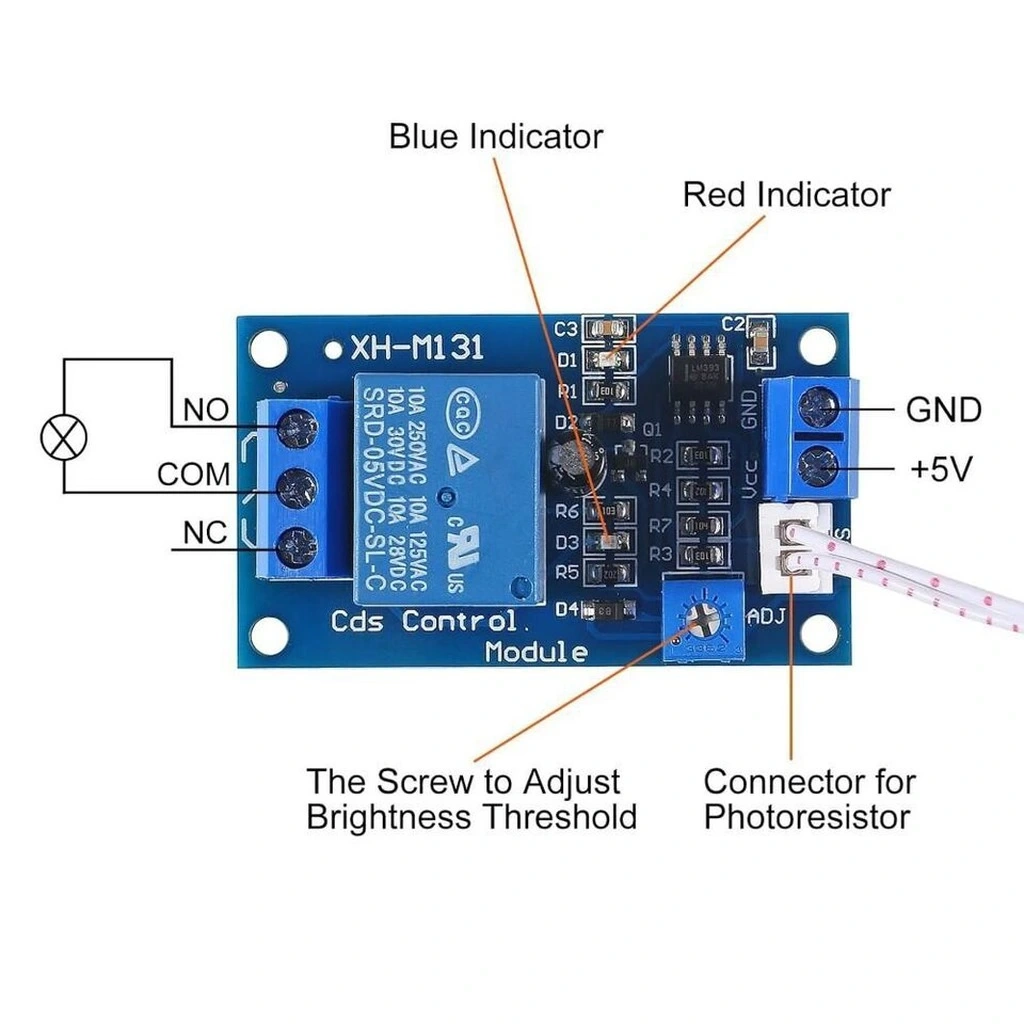

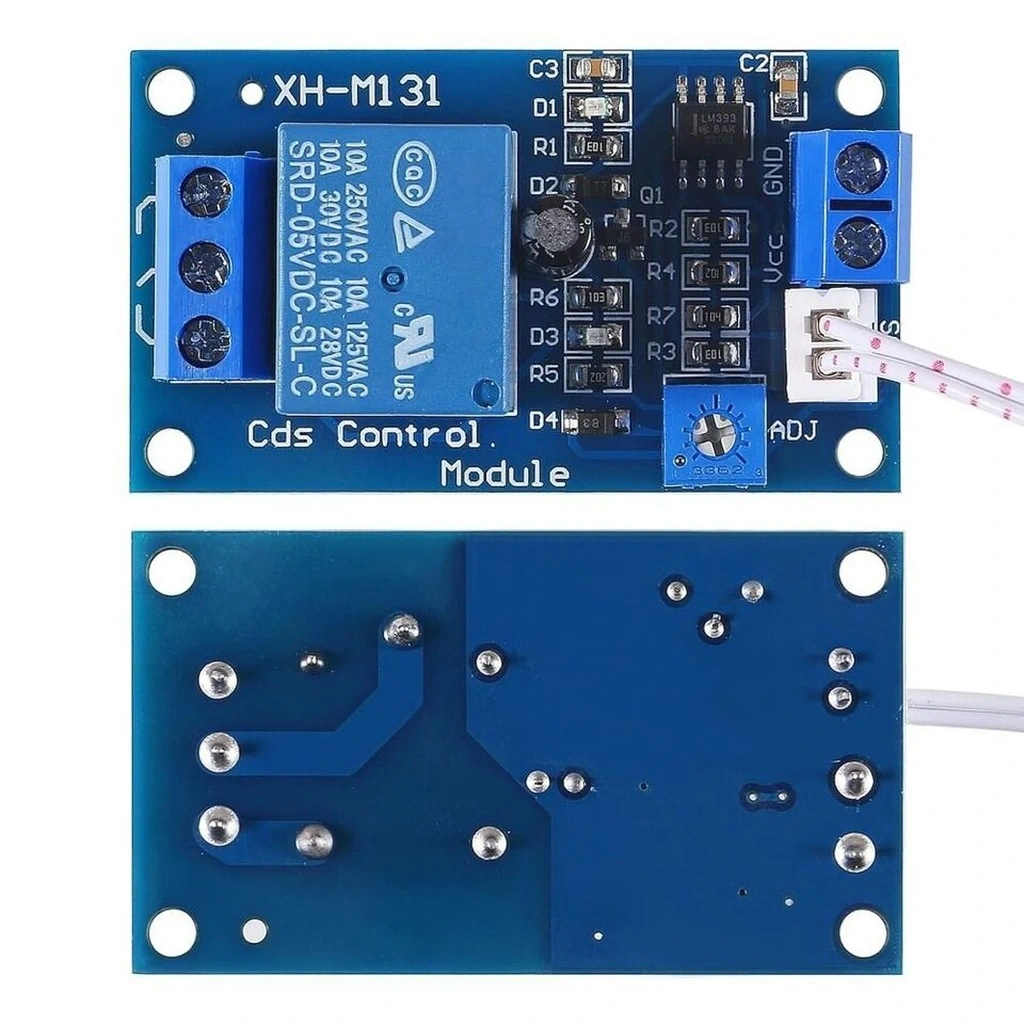

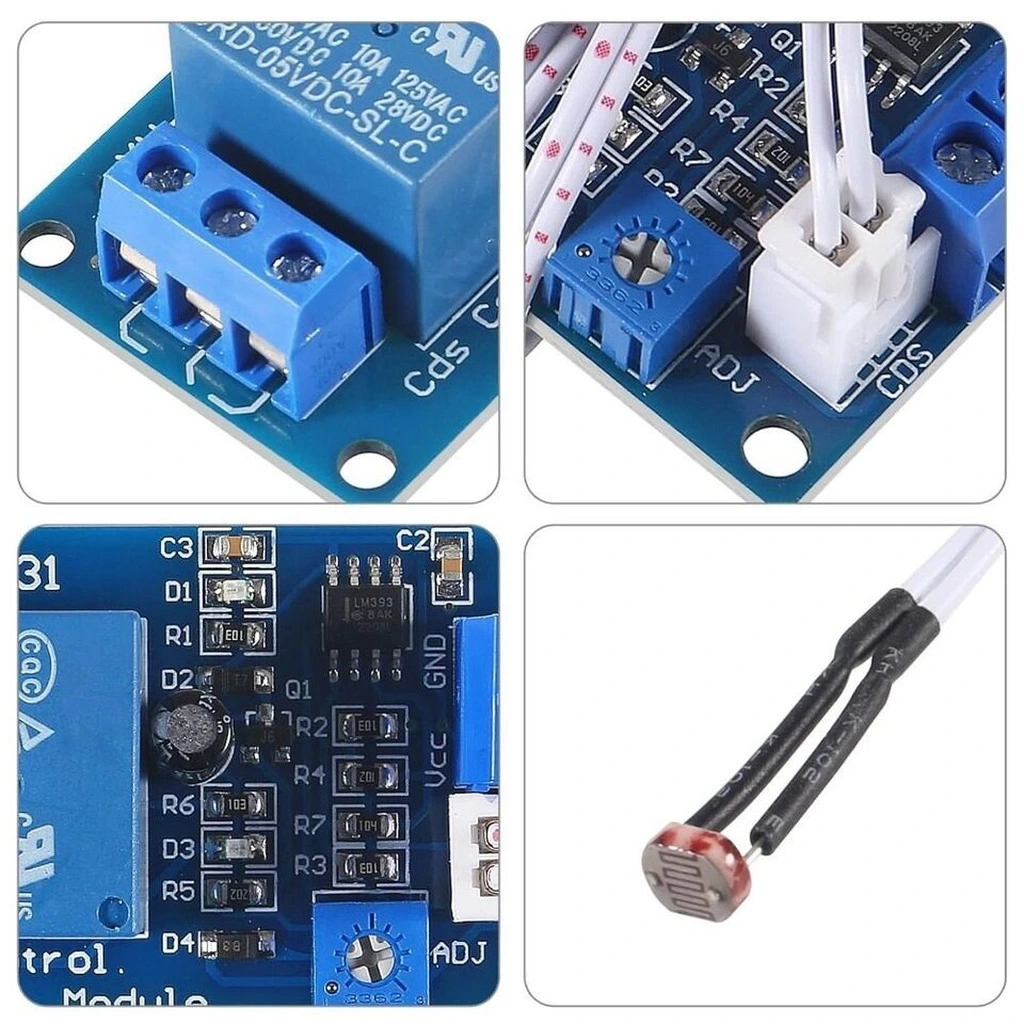

XH-M131 modülünü kullanmak için temel bağlantılar oldukça basittir. Modül üzerinde bulunan terminaller şu şekildedir:

• DC+ ve DC-: 5V DC güç beslemesi için girişlerdir. DC+ pinine 5V, DC- pinine GND bağlanır.
• NC (Normally Closed): Röle aktif olmadığında kapalı olan kontak.
• COM (Common): Rölenin ortak (common) kontağı.
• NO (Normally Open): Röle aktif olmadığında açık olan kontak.

Modülü Arduino ile kontrol etmek isterseniz, sadece güç bağlantılarını yapmanız yeterlidir:

• DC+ → Arduino 5V
• DC- → Arduino GND

Modülün çalışma modunu, üzerindeki jumper ayarı ile seçebilirsiniz:

• L (Light) Konumu: Işık algılandığında röle aktif olur. Bu mod, karanlıkta kapanması gereken sistemler için uygundur.
• D (Dark) Konumu: Karanlık algılandığında röle aktif olur. Bu mod, karanlıkta açılması gereken aydınlatma sistemleri için idealdir.

Potansiyometre ile ışık hassasiyetini ayarlayabilirsiniz. Potansiyometreyi saat yönünde çevirmek eşik değerini artırır (daha fazla ışık gerektirir), saat yönünün tersine çevirmek ise eşik değerini düşürür (daha az ışık yeterli olur).

Röle kontakları üzerinden kontrol etmek istediğiniz cihazı bağlarken, devre tipi ve güç gereksinimine göre doğru kontakları kullanın:

• Normalde kapalı (NC) devre için: COM ve NC kullanın
• Normalde açık (NO) devre için: COM ve NO kullanın

Modülün LDR sensörünün doğrudan ölçeceği ışık kaynağına dönük olduğundan emin olun. Sensörün önüne engel koymayın ve tozdan koruyun. Modül, yüksek güçlü cihazları kontrol ederken güvenlik önlemleri alınmalı ve elektrik çarpması riskine karşı koruyucu muhafaza içine alınmalıdır.

Uygulama Alanları

XH-M131 5V LDR Işık Kontrollü Rölenin kullanılabileceği çeşitli projeler ve uygulama alanları.

Aydınlatma Kontrolü

• Otomatik sokak lambaları
• Gece lambası sistemleri
• Bahçe ve dış mekan aydınlatmaları
• Vitrin ve tabela ışıklandırması

Güvenlik Uygulamaları

• Gece güvenlik ışıkları
• Hareket sensörü destekli sistemler
• Alacakaranlık alarm sistemleri
• Kamera aktivasyon kontrolleri

Enerji Tasarrufu

• Gün ışığına bağlı enerji yönetimi
• Sera ve bitki yetiştirme ışık kontrolü
• Akıllı perde ve panjur sistemleri
• Güneş ışığına bağlı su ısıtma sistemleri

Proje Örnekleri

XH-M131 5V LDR Işık Kontrollü Röle kullanılarak yapılabilecek detaylı proje örnekleri.

Otomatik Bahçe Aydınlatma Sistemi

XH-M131 modülü, 5V adaptör, su geçirmez muhafaza ve LED bahçe ışıkları kullanarak tamamen otomatik bir bahçe aydınlatma sistemi oluşturabilirsiniz. XH-M131'in jumper ayarını "D" (karanlık) konumuna getirerek, gün batımında ışıkların otomatik olarak açılmasını sağlayabilirsiniz. Modül, su geçirmez bir muhafaza içerisine yerleştirilirken, LDR sensörünün dış ortam ışığını algılayabilmesi için küçük bir açıklık bırakılmalıdır. Potansiyometre ile hassasiyet ayarı yaparak, tam olarak hangi ışık seviyesinde sistemin aktif olacağını belirleyebilirsiniz. Rölenin NO ve COM kontaklarını, 12V DC LED bahçe ışıklarının güç beslemesi arasına bağlayın. Sistem, düşük güç tüketimi ile sürekli olarak ortam ışığını izleyecek ve alacakaranlıkta otomatik olarak aydınlatmayı açacaktır. Şafak vaktinde ise, artan ışık seviyesi algılandığında aydınlatma otomatik olarak kapanacaktır. Bu basit ama etkili sistem, sürekli kontrol gerektirmeden çalışabilir ve elle açma-kapama ihtiyacını ortadan kaldırır. Sistem daha da geliştirilerek, hareket sensörü ve zamanlayıcı gibi ek özelliklerle kombine edilebilir.

Akıllı Tavuk Kümesi Aydınlatma Kontrol Sistemi

XH-M131 modülü, 5V güç kaynağı, düşük voltajlı LED şeritler ve bir 12V adaptör kullanarak tavuk kümesi için akıllı bir aydınlatma sistemi oluşturabilirsiniz. Tavuklar, günlük yumurtlama döngülerini ışığa göre düzenlerler ve kışın kısa gün ışığı süreleri, yumurta üretimini azaltabilir. XH-M131 modülünün jumper ayarını "D" (karanlık) konumuna getirerek, gün batımında otomatik olarak kümes içi aydınlatmanın açılmasını sağlayabilirsiniz. Aynı zamanda, dijital bir zamanlayıcı rölesi ile entegre ederek, belirli bir süre sonra (örneğin 4 saat) ışıkların kapanmasını sağlayabilirsiniz. Böylece tavuklar için doğal bir gün uzunluğu simüle edilmiş olur. Modül, kümesin dışına monte edilirken, LDR sensörünün doğal ışığı algılayabilmesi sağlanmalıdır. Rölenin kontakları, 12V DC LED şeritlerin güç beslemesini kontrol eder. Bu sistem, tamamen otomatik çalışarak, tavuk yetiştiricilerine kış aylarında bile istikrarlı yumurta üretimi sağlar. Ayrıca, tavukların doğal uyku döngülerini destekler ve elle kontrol ihtiyacını ortadan kaldırır. Sistem, ısıtma kontrolü veya otomatik yemlik sistemleri gibi diğer kümes otomasyon bileşenleriyle genişletilebilir.

Güneş Takip Sensörü

İki adet XH-M131 modülü, Arduino Nano, L298N motor sürücü ve iki DC motor kullanarak basit bir güneş takip sistemi oluşturabilirsiniz. Bu sistem, güneş panelleri veya güneş kolektörleri için verimlilik artırıcı bir çözüm sunar. Her iki XH-M131 modülü, güneş panelinin karşılıklı kenarlarına monte edilir ve jumper "L" (ışık) konumuna ayarlanır. Arduino, her iki sensörün röle çıkışını okuyarak, iki sensör arasındaki ışık seviyesi farkını tespit eder. Eğer bir taraftaki sensör diğerinden daha fazla ışık algılarsa, Arduino L298N motor sürücü üzerinden DC motorları harekete geçirerek panelin güneşe doğru dönmesini sağlar. Her iki sensör de eşit ışık aldığında, panel optimum konuma ulaşmış demektir ve motorlar durur. Panelin yatay ve dikey eksenlerde hareket edebilmesi için iki ayrı motor sistemi kurulabilir. Güneş enerjisi ile çalışan sistemlerde verimlilik kritik öneme sahiptir ve manuel konumlandırmaya kıyasla bu otomatik sistem, günlük enerji üretimini %25-40 arasında artırabilir. Sistem ayrıca, gece olduğunda panelleri yatay konuma getirerek, sabah güneşini daha iyi yakalayacak şekilde programlanabilir.

Sorun Giderme ve İpuçları

XH-M131 5V LDR Işık Kontrollü Röle kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Çalışmıyor: Güç kaynağını kontrol edin, doğru voltaj ve polarite sağlandığından emin olun, tüm bağlantıları kontrol edin.
• Hassasiyet Sorunları: Potansiyometreyi ayarlayın, LDR üzerindeki toz veya engelleri temizleyin, sensörü doğrudan ışık kaynağına yöneltin.
• Sık Anahtarlama: Titreşimli durumları önlemek için potansiyometreyi daha yüksek hassasiyete ayarlayın, LDR'nin titreşen ışık kaynaklarından uzağa yerleştirildiğinden emin olun.
• Röle Isınması: Yük akımını kontrol edin, belirtilen maksimum röle kapasitesini aşmayın, yüksek güçlü cihazlar için harici kontaktör kullanın.
• Yanlış Çalışma Modu: Jumper ayarını kontrol edin, "L" ve "D" modları arasındaki farkı anlayın ve uygulamanıza göre doğru şekilde ayarlayın.

Performans İpuçları

• Yüksek güçlü cihazları kontrol ederken güvenlik önlemleri alın, gerekirse harici bir röle veya kontaktör kullanın.
• Dış mekanda kullanımda sensörü su ve nemden koruyun, su geçirmez bir muhafaza içerisine yerleştirin.
• Ani ışık değişimlerinden etkilenmemesi için sensörü direkt ışık kaynaklarından uzak tutun.
• Uzun kablo kullanımında voltaj düşümünü göz önünde bulundurun ve kalın kablo tercih edin.
• Manyetik girişimden korumak için modülü yüksek akım taşıyan kablolardan uzak tutun.

Paket İçeriği

• 1x XH-M131 5V LDR Işık Kontrollü Röle
