Arduino 12V 1 Kanal Röle Kartı

Arduino 12V 1 Kanal Röle Kartı

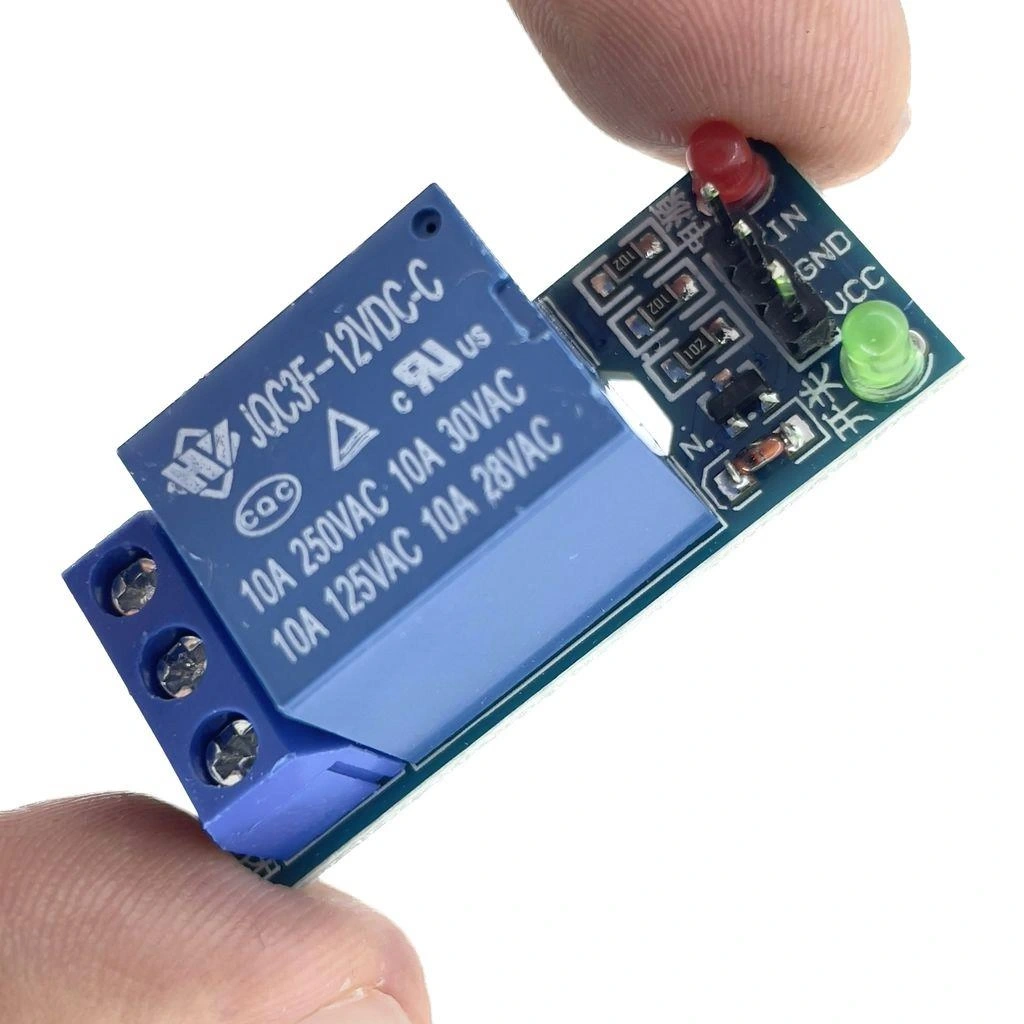

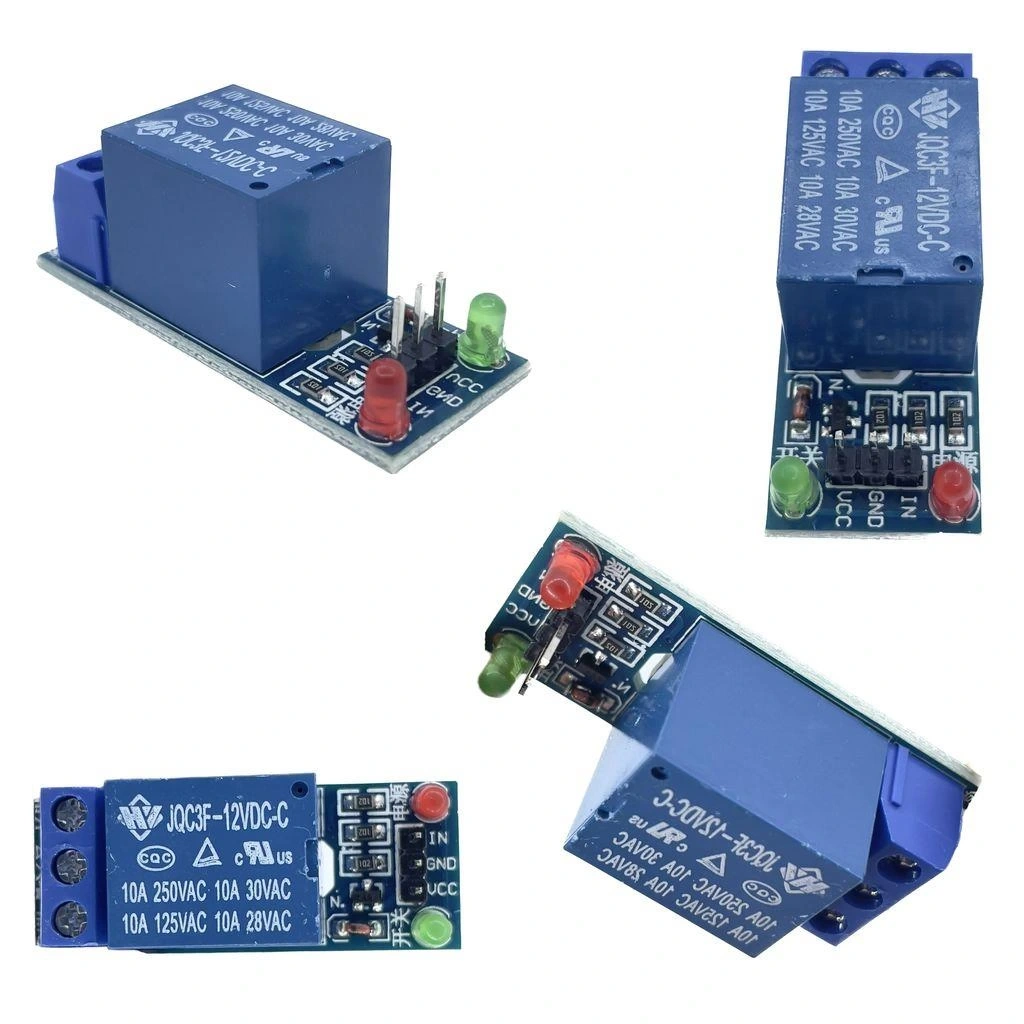

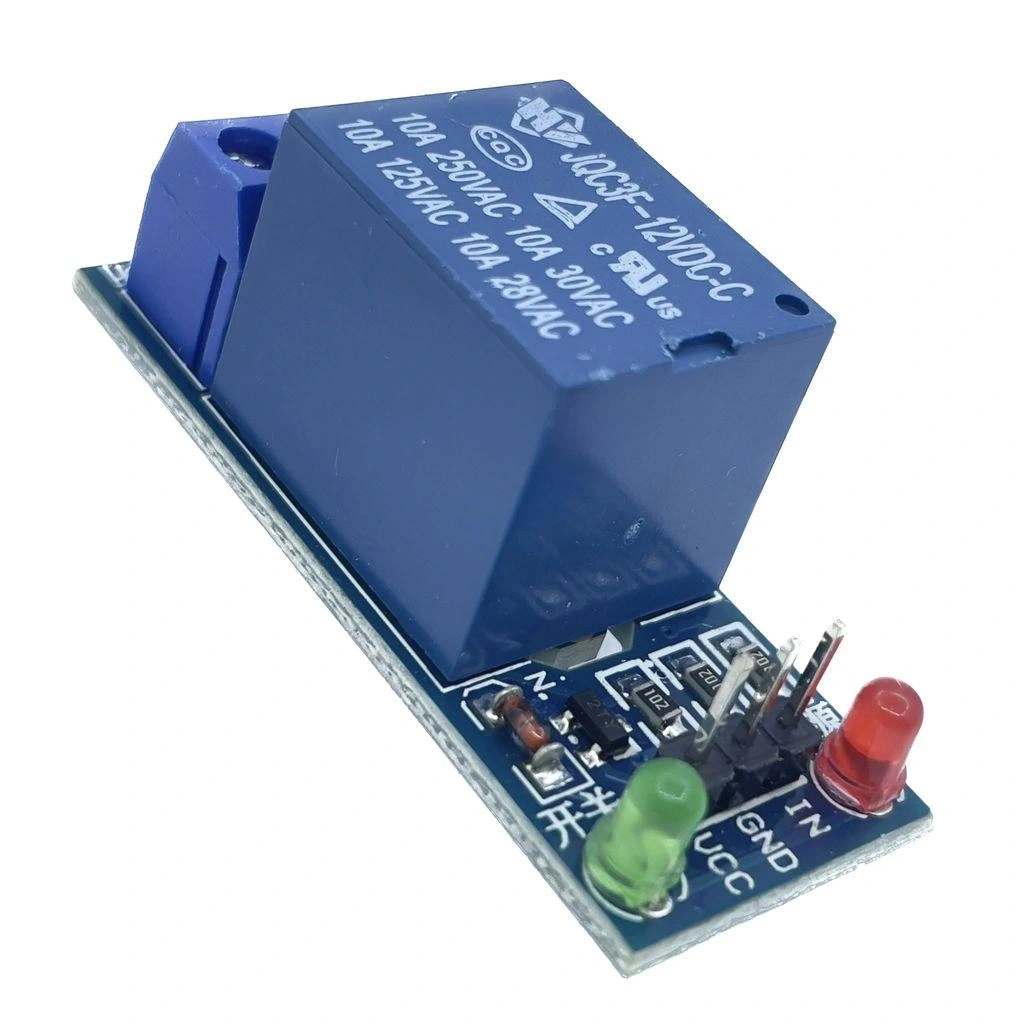

Arduino 12V 1 Kanal Röle Kartı, düşük güçlü mikrodenetleyici sinyalleriyle yüksek güçlü cihazları kontrol etmenizi sağlayan pratik bir arabirim modülüdür. 12V ile çalışan bu röle kartı, optokuplör yalıtımı sayesinde Arduino ve diğer mikrodenetleyicilerinizi güvenle koruyarak güç kontrolü yapmanıza olanak tanır.

Bu modül, Arduino projelerinizde ev aletleri, motorlar, aydınlatma sistemleri ve diğer yüksek voltajlı cihazları kontrol etmek için idealdir. Tek kanallı yapısı, kompakt boyutu ve kolay kullanımı ile basit otomasyon projeleri için mükemmel bir çözümdür.

Röle Kartları kategorisinde bulunan bu ürün, 10A anahtarlama kapasitesi, durum gösterge LED'i ve vidalı terminal bağlantıları ile ev otomasyonu, otomotiv uygulamaları ve endüstriyel kontrol projeleri için uygun maliyetli ve güvenilir bir seçenektir.

Teknik Özellikler

Arduino 12V 1 Kanal Röle Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Besleme Voltajı: 12V DC.
• Kanal Sayısı: 1 adet
• Röle Tipi: SPDT (Single Pole Double Throw),
• Kontrol Voltajı: 3.3V-5V DC
• Tetikleme Seviyesi: Düşük seviye tetiklemeli (LOW active)
• Kontrol Arayüzü: Optokuplör izolasyonlu
• Maksimum Anahtarlama Akımı: 10A/250VAC, 10A/30VDC
• Maksimum Anahtarlama Gücü: 2500VA, 300W
• Röle Kontakları:
  • NO (Normally Open): Normalde açık kontak
  • NC (Normally Closed): Normalde kapalı kontak
  • COM (Common): Ortak kontak

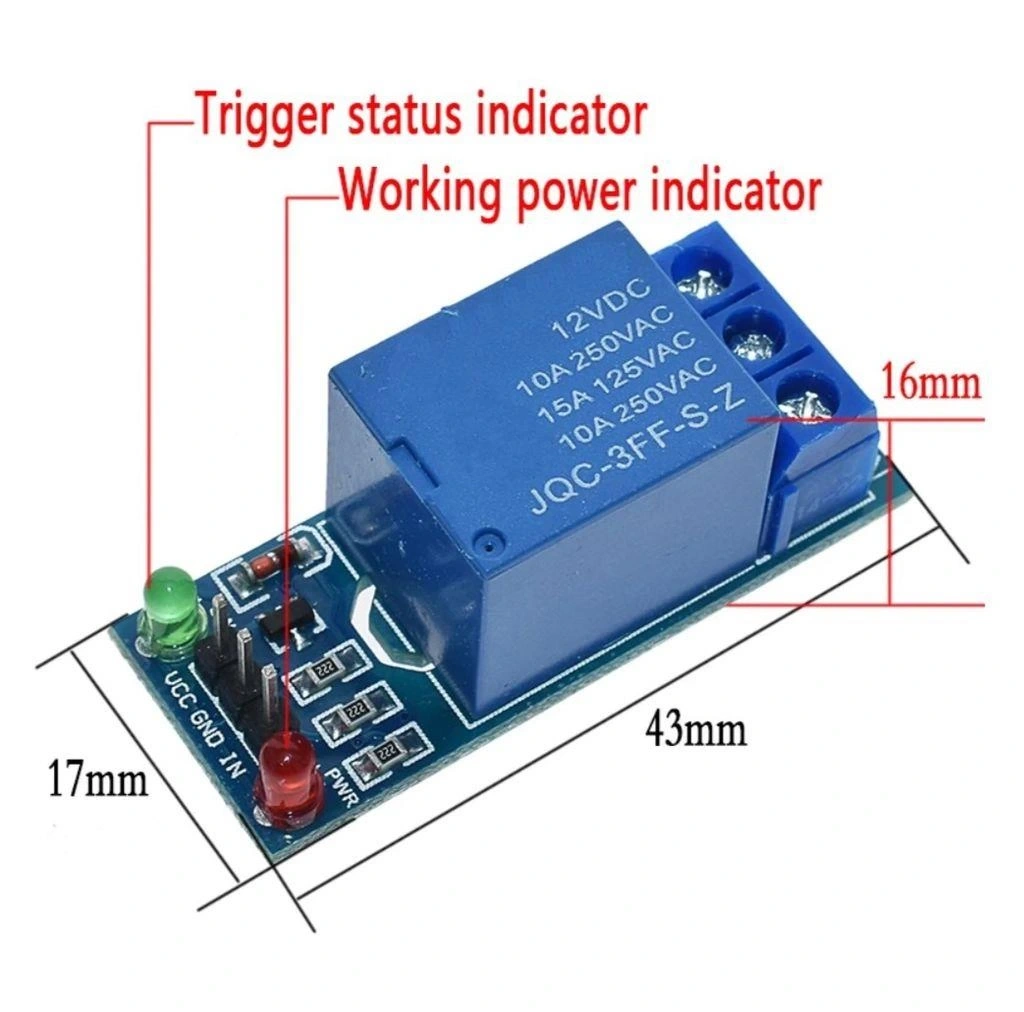

• Göstergeler: Röle durumu için LED indikatör
• Bağlantı Terminalleri:
  • Giriş: VCC, GND, IN (kontrol sinyali)
  • Çıkış: NO, NC, COM (vidalı terminal bloğu)
• PCB Boyutları: 50mm x 38mm x 20mm
• Montaj Delikleri: 3mm çapında, 4 adet
• Çalışma Sıcaklığı: -25°C ~ +70°C
• Koruma Özellikleri: Tersine EMF koruması, optik izolasyon
• Mekanik Ömür: Minimum 100,000 çalışma döngüsü

Bağlantı ve Kullanım

Arduino 12V 1 Kanal Röle Kartının Arduino ve diğer mikrodenetleyicilerle bağlantısı ve kullanım talimatları.

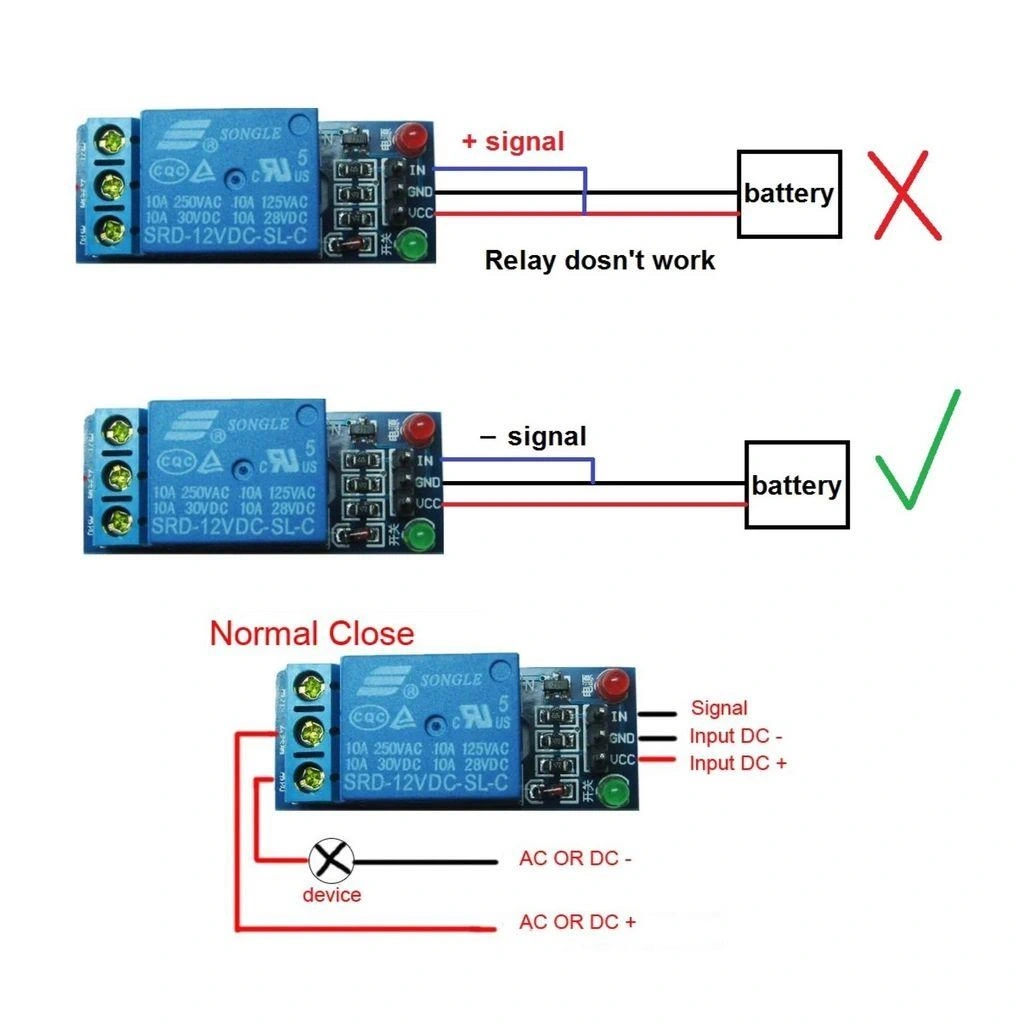

Arduino ile bağlantı:

• Kontrol Bağlantısı:
  • VCC → 12V güç kaynağı
  • GND → Arduino GND ve 12V güç kaynağının GND
  • IN → Arduino dijital pin (örn. D7)
• Yük Bağlantısı:
  • COM → Güç kaynağı bağlantısı
  • NO → Normalde açık kontak (röle aktif olduğunda güç geçer)
  • NC → Normalde kapalı kontak (röle aktif olmadığında güç geçer)

Arduino kod prensibi:

• Röleyi aktifleştirmek için dijital pini LOW (0) olarak ayarlayın
• Röleyi deaktifleştirmek için dijital pini HIGH (1) olarak ayarlayın
• Kontrol pinini çıkış olarak tanımlamayı unutmayın: pinMode(pin, OUTPUT)

Bağlantı önerileri:

• 12V güç kaynağını doğrudan Arduino'dan almak yerine harici bir 12V adaptör kullanın
• Arduino GND ve harici güç kaynağının GND'sini birleştirin (ortak toprak)
• Kablo bağlantılarını sağlam yapın ve vidalı terminalleri sıkıca sıkıştırın
• Yüksek akımlı cihazlar için uygun kalınlıkta kablolar kullanın
• Uzun kontrol kabloları kullanmanız gerekiyorsa sinyal parazitini önlemek için blendajlı kablo tercih edin

Güvenlik uyarıları:

• AC şebeke voltajı ile çalışırken gerekli güvenlik önlemlerini alın
• Bağlantıları yaparken güç kaynaklarını kapalı tutun
• Rölenin maksimum akım değerini aşmayın
• Nemli ortamlarda kullanım için uygun muhafaza sağlayın

Uygulama Alanları

Arduino 12V 1 Kanal Röle Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Aydınlatma kontrolü
• Elektrikli perde/panjur sistemleri
• Sulama sistemleri
• Elektrikli cihaz otomasyonu
• Havalandırma kontrolü

Endüstriyel Uygulamalar

• Motor kontrolü
• Küçük pompa sistemleri
• Elektrikli valf kontrolü
• Otomasyon sistemleri
• Zaman kontrollü ekipmanlar

Otomotiv Uygulamaları

• Aksesuarların kontrolü
• Aydınlatma otomasyonu
• Fan kontrolü
• Yardımcı sistemlerin aktivasyonu
• Araç içi otomasyon

Proje Örnekleri

Arduino 12V 1 Kanal Röle Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Otomatik Sulama Sistemi

Arduino Uno, toprak nem sensörü, 12V röle kartı ve su pompası kullanarak akıllı bir bitki sulama sistemi oluşturabilirsiniz. Toprak nem sensörü toprağın nem seviyesini ölçer ve Arduino'ya veri gönderir. Nem seviyesi belirli bir eşik değerin altına düştüğünde, Arduino röleyi tetikler ve su pompasını çalıştırır. Optimum nem seviyesine ulaşıldığında pompa otomatik olarak kapatılır. Sistem, gerçek zamanlı saat (RTC) modülü ile entegre edilerek belirli zaman dilimlerinde sulama yapacak şekilde programlanabilir. LCD ekran ekleyerek mevcut nem durumu ve son sulama zamanı görüntülenebilir. Bu proje, evde bakılan bitkiler, küçük seralar veya bahçeler için ideal bir çözümdür ve su tasarrufu sağlar.

Zaman Kontrollü Akvaryum Sistemleri

Arduino Nano, DS3231 RTC modülü, sıcaklık sensörü ve 12V röle kartı kullanarak otomatik bir akvaryum kontrol sistemi yapabilirsiniz. Röle, akvaryum aydınlatmasını, filtreleme pompasını veya ısıtıcıyı kontrol edebilir. Arduino, gerçek zamanlı saat modülünden aldığı veriye göre belirli saatlerde aydınlatmayı açıp kapatabilir, böylece akvaryum sakinleri için doğal bir gündüz/gece döngüsü oluşturur. Sıcaklık sensörü, suyun sıcaklığını sürekli izler ve gerektiğinde ısıtıcıyı devreye sokar. Sistemin durumunu ve ayarları görüntülemek için küçük bir OLED ekran kullanılabilir. Bu proje, akvaryum sahiplerinin bakımı kolaylaştırır ve balıkların optimum koşullarda yaşamasını sağlar, özellikle uzun süreli seyahatlerde kullanışlıdır.

Akıllı Garaj Kapısı Kontrolü

Arduino UNO, HC-SR04 ultrasonik mesafe sensörü, Bluetooth modülü ve 12V röle kartı kullanarak akıllı bir garaj kapısı kontrol sistemi oluşturabilirsiniz. Ultrasonik sensör, garaj kapısının önündeki aracı algılar ve röle aracılığıyla garaj kapısı motorunu tetikler. Bluetooth modülü sayesinde, kapıyı akıllı telefonunuzdan da kontrol edebilirsiniz. Ayrıca, kapının durumunu (açık/kapalı) izlemek için manyetik reed switch eklenebilir. Arduino, kapının uzun süre açık kalması durumunda uyarı verebilir. RFID modülü entegre ederek sadece yetkili araçların algılanmasını sağlayabilirsiniz. Bu sistem, ev güvenliğini artırır ve garaj kapısının uzaktan kontrol edilmesini sağlayarak kullanıcıya büyük kolaylık sunar.

Sorun Giderme ve İpuçları

Arduino 12V 1 Kanal Röle Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Tetiklenmiyor: 12V güç kaynağının bağlı ve çalışır durumda olduğunu kontrol edin. GND bağlantılarının ortak olduğundan emin olun.
• LED Yanıyor Fakat Röle Çekmiyorsa: Röle bobininde sorun olabilir. Besleme voltajını kontrol edin, 12V olduğundan emin olun.
• Röle Kendi Kendine Tetikleniyor: Sinyal kablosunda parazit olabilir. Pull-up direnç ekleyin veya daha kısa/blendajlı kablo kullanın.
• Arduino Reset Oluyor: Röle bobini, Arduino'dan fazla akım çekiyor olabilir. Ayrı bir 12V güç kaynağı kullandığınızdan emin olun.
• Yük Açılmıyor: Röle kontaklarını ve bağlantıları kontrol edin. Doğru kontakları (NO/NC) kullandığınızdan emin olun.

Performans İpuçları

• Röleyi çok sık açıp kapatmaktan kaçının, mekanik ömrünü uzatacaktır
• Endüktif yükler (motor gibi) için söndürme diyodu veya snubber devresi kullanın
• Yüksek akımlı cihazlar için röleyi bir kontaktöre bağlayarak kullanın
• Daha kararlı çalışma için Arduino kodunda debounce tekniği uygulayın
• Dış mekan uygulamaları için röle kartını su geçirmez bir muhafaza içine yerleştirin

Paket İçeriği

• Arduino 12V 1 Kanal Röle Kartı
