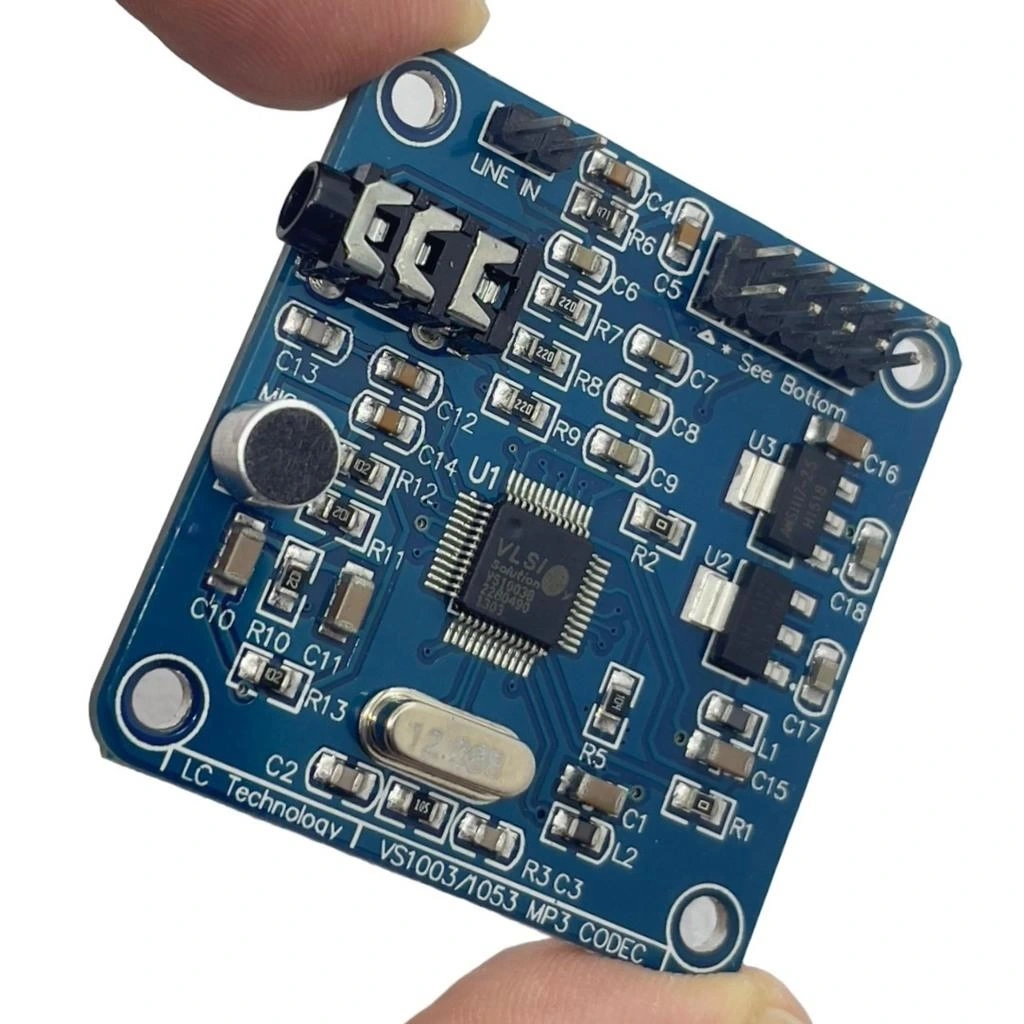

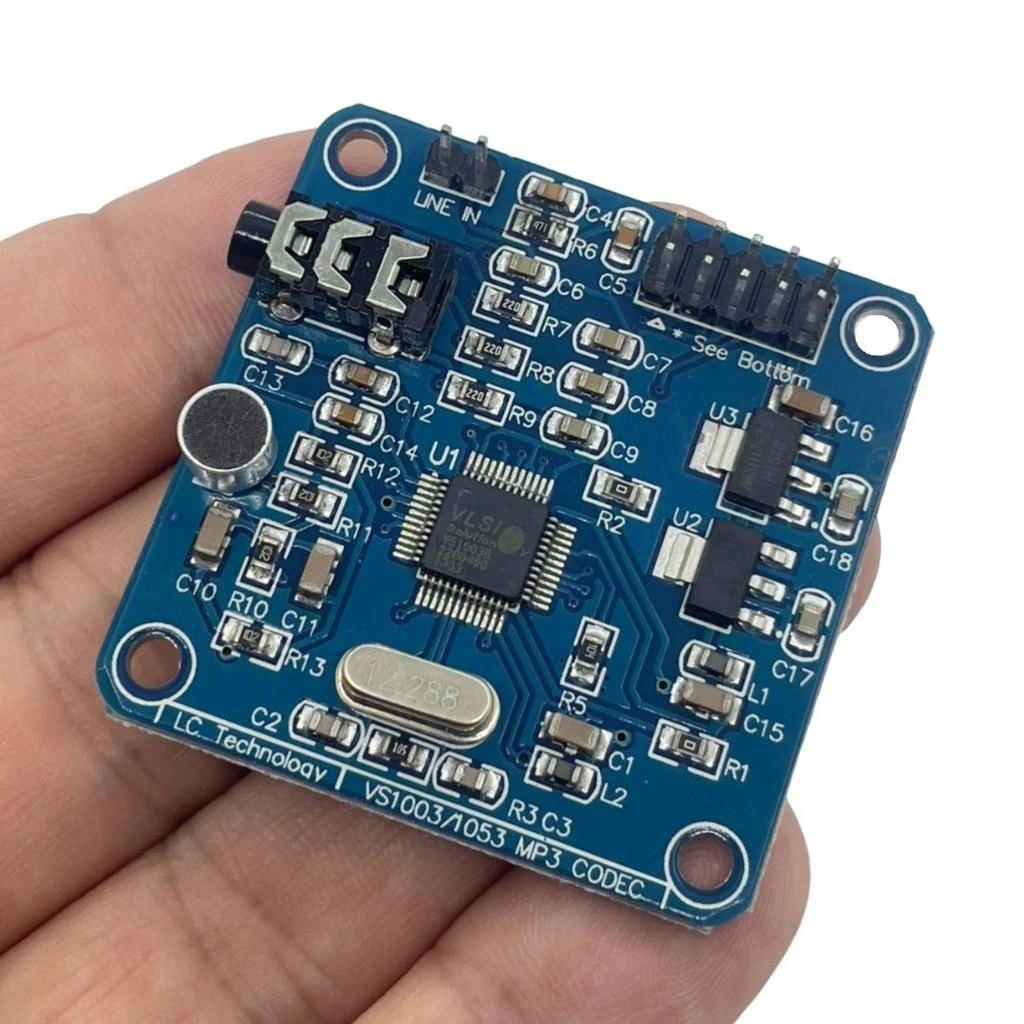

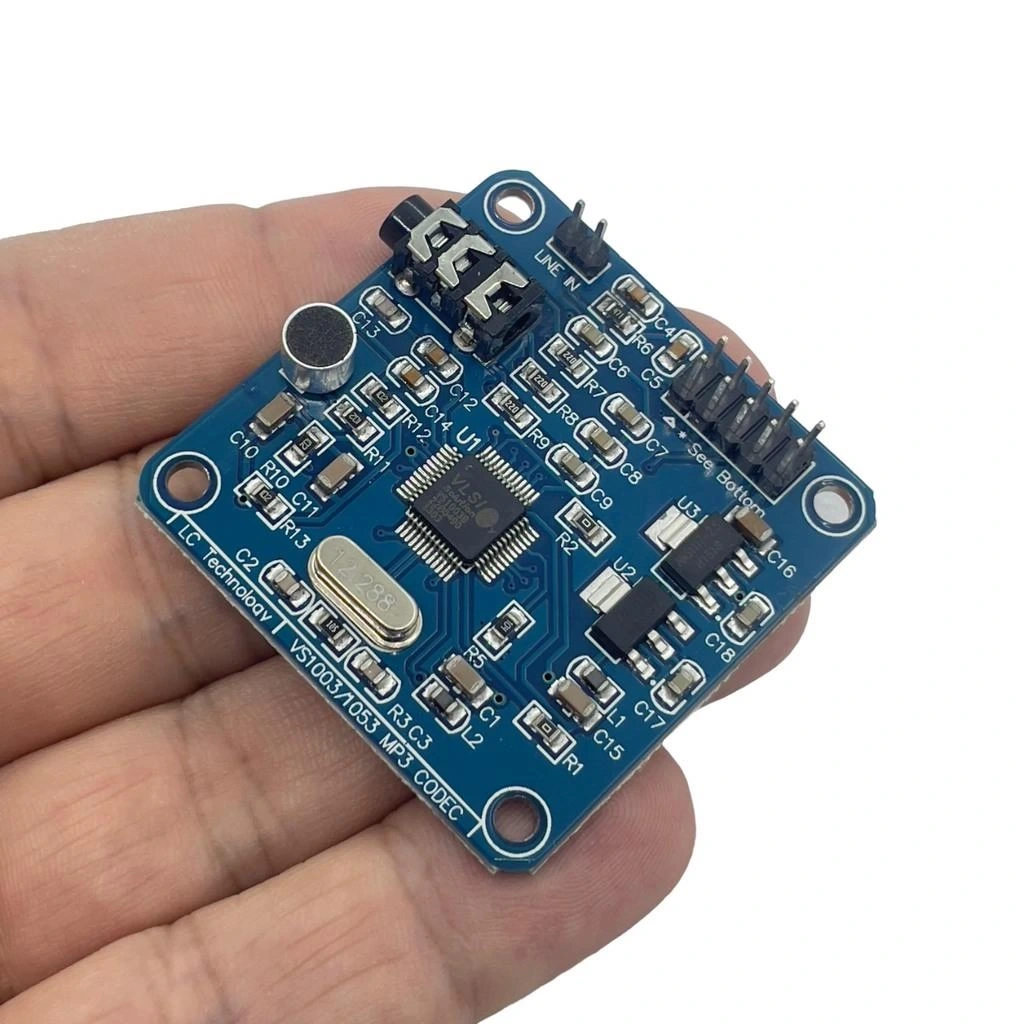

VS1003 MP3 Player Oynatıcı Modül

VS1003 MP3 Player Oynatıcı Modül

VS1003 MP3 Player Modülü, kompakt boyutu ve zengin ses formatı desteği ile projelerinize kolayca ses oynatma yeteneği katan güçlü bir ses işleme modülüdür. VLSI Solution tarafından geliştirilen VS1003 çipi etrafında tasarlanmış bu modül, Arduino gibi tüm popüler mikrodenetleyicilerle uyumlu çalışır ve SPI arayüzü üzerinden kolay kontrol imkanı sunar.

Kaliteli stereo ses çıkışı, kulaklık ve hoparlör sürücü devreleri, SD kart yuvası ve düşük güç tüketimiyle öne çıkan bu oynatıcı modül, MP3 başta olmak üzere OGG, WAV, MIDI ve diğer popüler ses formatlarını dekode edebilir. Tümleşik ekolayzer ve bas güçlendirme gibi ses işleme yetenekleri, yüksek kaliteli ses deneyimi sunar.

Müzik çalma, sesli uyarı sistemleri, eğitim oyuncakları, akıllı ev projelerinden robot seslerine kadar çeşitli uygulamalarda kullanılabilen VS1003 MP3 Player Oynatıcı Modül, düşük kod karmaşıklığı gerektiren yapısıyla Arduino ile bile kolayca kullanılabilir bir ses çözümüdür.

---

Teknik Özellikler

Bu bölümde VS1003 MP3 Player Oynatıcı Modülünün detaylı teknik özellikleri listelenmektedir.

• Anakart: VS1003 ses dekoder çipine dayalı PCB
• Desteklenen Ses Formatları: MP3, WAV, WMA, MIDI, OGG Vorbis
• MP3 Bit Hızı Desteği: 8-320Kbps
• Ses Çıkışı: Stereo (2 kanal)
• Çıkış Gücü: 30mW (16 Ohm yükte)
• Örnekleme Hızı: 8kHz - 48kHz
• Sinyal-Gürültü Oranı: ~90dB
• Ses Çıkış Bağlantısı: 3.5mm stereo jak
• MicroSD Kart Yuvası: Var (FAT16/FAT32 dosya sistemi)
• İletişim Arayüzü: SPI (Serial Peripheral Interface)
• Çalışma Gerilimi: 3.3V - 5V
• Çalışma Akımı: ~40mA (oynatma sırasında)
• Bekleme Akımı: <1mA

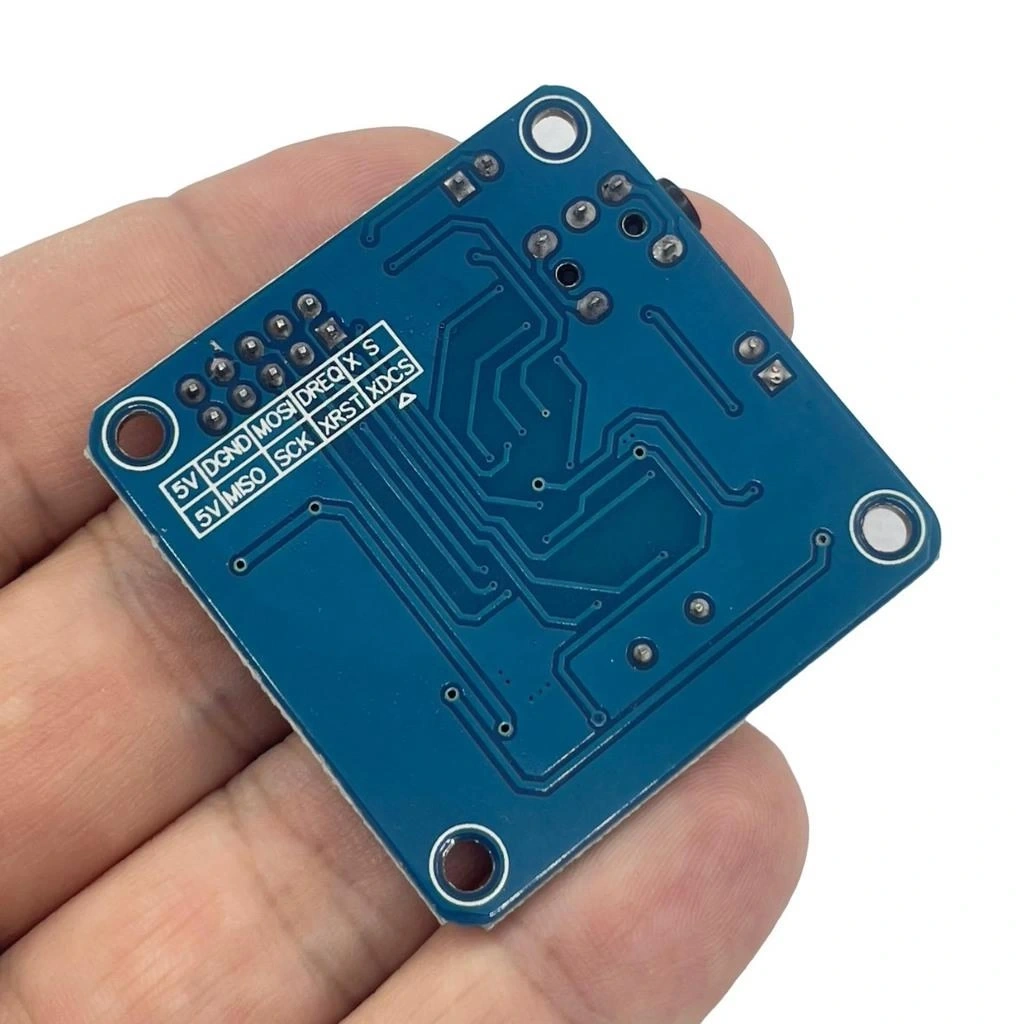

• Kontrol Pinleri: DREQ, CS, DCS, RESET, MOSI, MISO, SCK, 5V, GND
• Ses İşleme Özellikleri: 5 bantlı ekolayzer, bas güçlendirme
• İşlemci Çekirdeği: RISC mimarisi, 12.288MHz
• RAM: 0.5KB
• Flash: 2KB talimat ROM

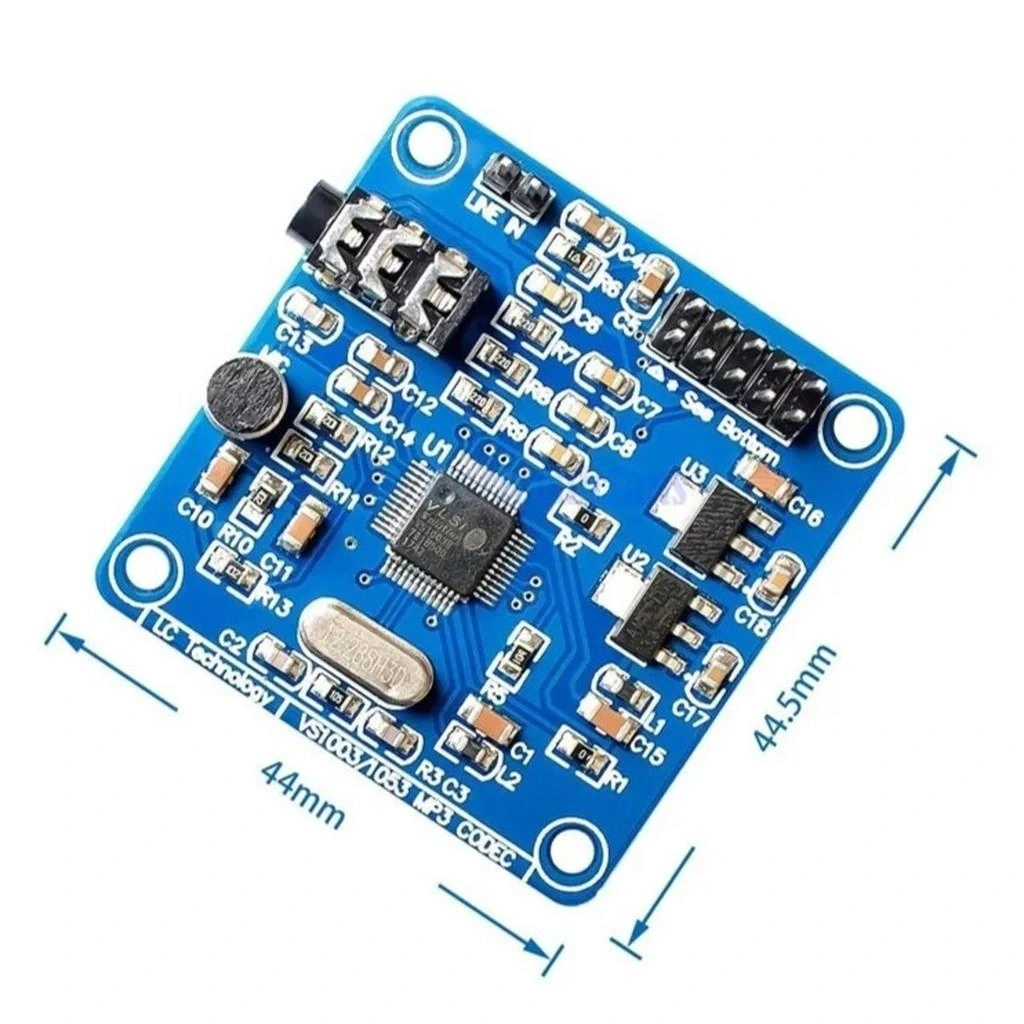

• PCB Boyutları: Yaklaşık 40mm x 30mm x 10mm
• Pin Aralığı: 2.54mm standart (breadboard uyumlu)
• Çalışma Sıcaklığı: -20°C ~ +75°C
• Montaj Delikleri: 4 köşede 3mm çaplı
• Ek Özellikler: Dahili ses seviyesi kontrolü, programlanabilir bas/tiz ayarları

---

Kullanım Avantajları

VS1003 MP3 Player Oynatıcı Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Çoklu Format Desteği: MP3, WAV, WMA, MIDI, OGG gibi çeşitli ses formatları.
• Kolay Entegrasyon: Standart SPI arayüzü ile hızlı bağlantı ve kontrol.
• Düşük Güç Tüketimi: Pil ile çalışan projeler için uygun enerji verimliliği.
• Entegre Ses İşleme: Ekolayzer ve bas desteği ile geliştirilmiş ses kalitesi.
• Minimum Harici Bileşen: Tümleşik yapı sayesinde az sayıda ek parça gereksinimi.
• Yerleşik SD Kart Yuvası: Geniş ses kütüphanesi depolama imkanı.
• Stereo Çıkış: 3.5mm jak ile kulaklık veya hoparlör bağlantısı.
• Kompakt Boyut: Küçük elektronik projelerde kullanıma uygun tasarım.
• Çok Yönlülük: Basit uyarı seslerinden karmaşık müzik çalmaya kadar esnek kullanım.
• Yazılım Kontrolü: Ses seviyesi ve ekolayzer ayarlarını programatik kontrol edebilme.

---

İdeal Kullanım Alanları

Bu MP3 player modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Elektronik Müzik Kutuları: Kompakt ve kişiselleştirilmiş müzik çalar sistemleri
• Eğitici Oyuncaklar: Sesli geri bildirim veren eğitim materyalleri ve oyuncaklar
• Bilgilendirme Sistemleri: Müze, sergi ve satış noktaları için sesli rehberler
• Robotik Projeler: İnsan-robot etkileşimlerinde ses ve konuşma yeteneği
• Akıllı Ev Uygulamaları: Sesli bildirim ve uyarı sistemleri
• Arduino Ses Projeleri: Arduino tabanlı multimedya uygulamaları
• Otomatlar ve Kiosklar: Kullanıcı dostu sesli arayüzler
• Müzik Enstrümanları: Dijital müzik aletleri ve ses sentezleyicileri
• Güvenlik Sistemleri: Sesli alarm ve uyarı mekanizmaları
• Hobi Elektronik Projeleri: Kişisel eğlence ve öğrenme projeleri

---

VS1003 Ses İşleme Özellikleri

VS1003 çipinin sunduğu gelişmiş ses işleme yetenekleri ve kaliteli ses üretme kapasitesi.

---

Arduino ile Kullanım ve Programlama

VS1003 MP3 Player modülünün Arduino platformu ile nasıl kullanılacağı ve programlanacağı.

Modüller kategorisinde yer alan VS1003, Arduino ekosistemi ile kolayca entegre edilebilir ve çeşitli ses projelerinde kullanılabilir.

Donanım Bağlantısı:

Arduino ile VS1003 modülü arasındaki temel bağlantı şeması:

• VS1003 XCS → Arduino Dijital Pin (örn. D8) - Kontrol için çip seçme
• VS1003 XDCS → Arduino Dijital Pin (örn. D7) - Veri için çip seçme
• VS1003 DREQ → Arduino Dijital Pin (örn. D6) - Veri istek sinyali
• VS1003 XRESET → Arduino Dijital Pin (örn. D5) - Reset kontrolü
• VS1003 SCK → Arduino SCK (Pin 13) - SPI saat sinyali
• VS1003 MISO → Arduino MISO (Pin 12) - SPI veri girişi
• VS1003 MOSI → Arduino MOSI (Pin 11) - SPI veri çıkışı
• VS1003 5V → Arduino 5V - Güç beslemesi
• VS1003 GND → Arduino GND - Ortak toprak

Bu bağlantı şeması, Arduino'nun SPI arayüzünü kullanarak VS1003 modülünü kontrol etmenizi sağlar.

Yazılım Kütüphaneleri:

Arduino IDE'de VS1003 modülünü programlamak için kullanılabilecek kütüphaneler:

• SFEMP3Shield Kütüphanesi: SparkFun tarafından geliştirilen, VS10xx çipleri için kapsamlı kütüphane
• VS1053 Kütüphanesi: VS1003 ve VS1053 çiplerini destekleyen çözüm
• TMRpcm Kütüphanesi: Basit WAV dosyası oynatma işlemleri için
• DFPlayer Kütüphanesi: Benzer modüller için uyumlu kütüphane
• SimpleSDAudio: SD karttan ses oynatmayı basitleştiren kütüphane

Bu kütüphaneler, Arduino'nun Kütüphane Yöneticisi veya GitHub üzerinden indirilebilir.

Temel Kod Örneği:

Arduino ile VS1003 modülünden MP3 dosyası çalmak için temel bir kod örneği:

#include
#include
#include

// VS1003 kontrol pinleri
#define VS_XCS    8
#define VS_XDCS   7
#define VS_DREQ   6
#define VS_RESET  5

// SD kart pin
#define SD_CS     4

// VS1003 nesnesi oluştur
VS1003 player(VS_XCS, VS_XDCS, VS_DREQ, VS_RESET);

void setup() {
  Serial.begin(9600);

  // SPI başlat
  SPI.begin();

  // VS1003 başlat
  player.begin();
  player.setVolume(20); // 0-100 arası ses seviyesi

  // SD kartı başlat
  if (!SD.begin(SD_CS)) {
    Serial.println("SD kart başlatılamadı!");
    return;
  }

  // MP3 çal
  player.playMP3("muzik.mp3");
}

void loop() {
  // Oynatma devam ediyor mu kontrol et
  if (!player.isPlaying()) {
    Serial.println("Çalma tamamlandı.");
    delay(1000);
  }
}

Bu örnek kod, SD karttaki "muzik.mp3" dosyasını oynatır ve temel ses kontrol işlevlerini gösterir.

---

MicroSD Kart Kullanımı ve Dosya Sistemi

VS1003 modülünde microSD kart kullanımı, dosya organizasyonu ve optimum performans sağlama yöntemleri.

VS1003 modülü, microSD kart üzerinden ses dosyalarına erişim sağlayarak geniş bir medya kütüphanesi oluşturmanıza imkan tanır.

MicroSD Kart Gereksinimleri:

Optimum performans için kart seçimi ve hazırlık:

• Desteklenen Kapasite: 32GB'a kadar (SDHC) microSD kartlar
• Dosya Sistemi: FAT16 veya FAT32 (FAT32 önerilir)
• Hız Sınıfı: Class 4 veya üzeri (Class 10 idealdir)
• Formatlama: Standart 32KB kümeler ile formatlama önerilir
• Uyumlu Medya Türleri: MP3, WAV, MIDI, OGG dosyaları

VS1003 modülü doğrudan NTFS veya exFAT dosya sistemlerini desteklemez, bu nedenle FAT32 kullanılmalıdır.

Dosya Organizasyonu ve İsimlendirme:

Dosyaları düzenleme ve erişim stratejileri:

• Klasör Yapısı: Düz veya hiyerarşik klasör yapısı kullanılabilir
• Dosya Adları: 8.3 formatı (kısa isimler) daha hızlı erişim sağlar
• Sıralama: Dosyalar genellikle karta yazılma sırasına göre erişilir
• İndeksleme: Sayısal ön ekler (01_song.mp3 gibi) sıralamada yardımcı olur
• Maksimum Dosya Sayısı: Kök dizinde 512 dosya/klasör, alt klasörlerde daha fazla

Dosya isimlerinde Türkçe karakter ve boşluk kullanımı bazı kütüphanelerde sorun yaratabilir.

Ses Dosyası Hazırlama:

Dosya optimizasyonu ve uyumlu format önerileri:

• MP3 Formatı: En iyi uyumluluk için MP3 formatı, 128-192Kbps bit hızı
• ID3 Etiketleri: ID3v1 daha iyi uyumluluk sağlar, büyük ID3v2 etiketleri okumayı yavaşlatabilir
• Optimum Dosya Boyutu: 1-5MB arası dosyalar daha hızlı erişim sağlar
• Örnekleme Hızı: 44.1kHz standart müzik kalitesi için idealdir
• VBR vs CBR: Sabit bit hızı (CBR) daha güvenilir oynatma sağlar

MP3 dışındaki formatlar da desteklense de, MP3 formatı en yaygın uyumluluğu ve optimum performansı sunar.

---

Ses Kalitesi ve Amplifikasyon

VS1003 modülünün ses çıkış özellikleri, kaliteli ses elde etmek için amplifikasyon ve optimizasyon yöntemleri.

VS1003 modülü, standart 3.5mm stereo jak çıkışı ile doğrudan kulaklık sürme yeteneğine sahiptir, ancak yüksek ses seviyesi için ek amplifikasyon gerekebilir.

Çıkış Özellikleri ve Limitler:

VS1003 ses çıkış kapasitesi ve sınırlamaları:

• Maksimum Çıkış Gücü: 30mW (16 Ohm yükte)
• Empedans Uyumluluğu: 16-32 Ohm kulaklıklar için optimum
• Sinyal-Gürültü Oranı: ~90dB
• Frekans Tepkisi: 20Hz-20kHz
• Toplam Harmonik Bozulma (THD): 0.1% altında

Doğrudan çıkış, kulaklıklar için yeterli olsa da, hoparlörler için genellikle yetersiz kalır.

Harici Amplifikasyon Seçenekleri:

Daha yüksek ses seviyesi için amplifikasyon çözümleri:

• PAM8403 Modülü: Kompakt ve düşük maliyetli 3W+3W sınıf D amplifikatör
• LM386 Devresi: Basit, tek kanallı 0.25-1W amplifikatör
• TPA3116 Modülü: Daha güçlü 50W+50W sınıf D stereo amplifikatör
• MAX9744 Amplifikatör: I2C kontrollü 20W sınıf D amplifikatör
• Hazır Bilgisayar Hoparlörleri: Amplifikatörlü hoparlörler ile doğrudan bağlantı

Amplifikatör seçimi, uygulama gereksinimleri ve güç ihtiyacına göre yapılmalıdır.

Ses Kalitesini İyileştirme Teknikleri:

Optimum ses performansı için öneriler:

• Güç Kaynağı Filtresi: Temiz güç beslemesi için dekuplaj kapasitörleri
• Dijital/Analog İzolasyon: Dijital ve analog devreleri ayrı tutma
• Ekolayzer Ayarları: Uygulamaya özel frekans profilleri oluşturma
• Bas Güçlendirme: Küçük hoparlörler için bas tepkisini arttırma
• Kablolama: Ses çıkışında kaliteli ve korumalı kablolar kullanma

Uygun devre tasarımı ve komponet seçimi, ses kalitesinde önemli fark yaratır.

---

İleri Düzey Uygulamalar

VS1003 modülü ile yapılabilecek ileri düzey özellikler ve yaratıcı kullanım senaryoları.

VS1003'ün standart MP3 çalma işlevlerinin ötesinde, çipin programlanabilir yapısı sayesinde çeşitli yaratıcı uygulamalar gerçekleştirilebilir.

MIDI Sentezleme ve Müzik Üretimi:

VS1003'ün MIDI yetenekleri ve elektronik müzik uygulamaları:

• MIDI Çalma: Standart MIDI dosyalarını doğrudan çalabilme
• Enstrüman Sesleri: 128 General MIDI enstrümanı desteği
• Elektronik Piyano: Tuş takımlarıyla MIDI komutları göndererek çalma
• Drum Machine: Programlanabilir ritim üreticisi oluşturma
• Sekans Üretimi: Önceden programlanmış müzik sekansları çalma

MIDI sentezleme, sadece bir MP3 dosyası çalmaktan çok daha az bellek ve bant genişliği gerektirir.

Ses Efektleri ve Gerçek Zamanlı İşleme:

Gerçek zamanlı ses işleme ve manipülasyon uygulamaları:

• Sesli Yanıt Sistemleri: Programlı sesli mesajlar ve uyarılar
• Ses Karıştırma: Farklı ses kaynaklarını gerçek zamanlı birleştirme
• Ses Efektleri Üreteci: Robot sesi, yankı, pitch shifting gibi efektler
• Sesle Tetiklenen Animasyonlar: Ses frekansıyla LED'leri sürme
• Özel Bildirim Sesleri: Farklı olaylara özel ses efektleri atama

VS1003'ün programlanabilir DSP (Dijital Sinyal İşleme) özellikleri ile özel ses işleme fonksiyonları gerçekleştirilebilir.

Entegre Çoklu Sistem Uygulamaları:

VS1003'ü diğer sistemlerle entegre etme senaryoları:

• IoT Sesli Bildirim: İnternet olaylarına sesli tepki veren sistemler
• Hareketli Sesli Rehber: GPS ile senkronize sesli yönlendirme
• Sesli Komut Tanıma: Basit ses komutlarını algılama ve tepki verme
• Otomatik Anons Sistemleri: Zamanlanmış veya sensör tetiklemeli anonslar
• İnteraktif Eğitim Materyalleri: Dokunmatik veya butona dayalı sesli içerik

VS1003 modülü, diğer sensörler ve sistemlerle birlikte kullanıldığında çok daha zengin uygulamalar sunar.

---

Güç Yönetimi ve Enerji Verimliliği

VS1003 modülünün güç tüketim özellikleri ve pil ile çalışan projelerde enerji tasarrufu sağlama yöntemleri.

Düşük güç tüketimi özellikleriyle VS1003, pille çalışan taşınabilir ses projeleri için uygun bir seçenektir.

Güç Tüketim Karakteristikleri:

VS1003 modülünün farklı çalışma modlarındaki güç tüketimi:

• Normal Çalışma (Oynatma): Yaklaşık 40mA @ 3.3V
• Bekleme Modu: <1mA
• Yüksek Ses Seviyelerinde: 60-70mA'e kadar çıkabilir
• Reset/Başlatma Sırasında: Kısa süreli 50-60mA
• SD Kart ile Birlikte: Ekstra 20-30mA (okuma sırasında)

Tipik bir MP3 çalar projesi toplam olarak 60-100mA arasında akım tüketebilir.

Pil Beslemesi ve Ömrü:

Batarya ile çalışan sistemlerde güç yönetimi:

• Batarya Tipleri: Li-ion, LiPo, 3xAAA piller kullanılabilir
• Minimum Voltaj: 3.3V regülatörden önce 3.7V+ önerilir
• Tipik Pil Ömrü: 1000mAh'lik LiPo ile ~10-15 saat çalışma
• Düşük Voltaj Koruması: Batarya koruma devresi önerilir
• Şarj Devresi: TP4056 gibi modüllerle LiPo pil şarj sistemi eklenebilir

Voltaj regülatörü verimliliği de toplam pil ömrünü önemli ölçüde etkiler.

Enerji Tasarrufu Teknikleri:

Pil ömrünü uzatmak için uygulanabilecek stratejiler:

• Uyku Modları: Kullanılmadığında VS1003'ü uyku moduna geçirme
• Mikroişlemci Optimizasyonu: Arduino'yu düşük güç modlarında çalıştırma
• Ses Seviyesi Yönetimi: Düşük ses seviyelerinde güç tüketimi azalır
• SD Kart Erişimini Optimize Etme: Gereksiz kart erişimlerinden kaçınma
• Verimli Regülatörler: LDO yerine anahtarlamalı (switching) regülatörler kullanma

Bu tekniklerle pil ömrü önemli ölçüde uzatılabilir ve taşınabilir ses projeleri daha kullanışlı hale getirilebilir.

---

Sorun Giderme ve Optimizasyon

VS1003 MP3 Player modülünde karşılaşılabilecek yaygın sorunlar ve bunları çözme yöntemleri.

VS1003 modülü genel olarak güvenilir bir ses çözümü olsa da, kurulum ve kullanım sırasında çeşitli teknik sorunlarla karşılaşılabilir.

Yaygın Donanım Sorunları:

Sık karşılaşılan donanım kaynaklı sorunlar ve çözümleri:

• Ses Yok veya Düşük Ses: Kulaklık bağlantısı kontrolü, ses seviyesi ayarları, yazılım komut sırası kontrolü
• Cızırtılı/Parazitli Ses: Güç kaynağı filtrelerinin kontrolü, topraklama iyileştirme, SPI hatlarında EMI azaltma
• Rasgele Reset/Donma: Güç kaynağı yeterliliği, SPI bağlantı kalitesi, DREQ pin kontrolü
• SD Kart Okuma Hataları: SD kart formatı kontrolü, kart hızı doğrulama, farklı SD kart ile test
• Bozuk MP3 Çalma: MP3 dosya formatı doğrulama, dosya transfer sürecinde bozulma kontrolü

Temel elektronik test ekipmanlarıyla (multimetre, lojik analizör) birçok sorun tanımlanabilir.

Yazılım ve Programlama Sorunları:

Kodlama ve yazılım kaynaklı sık rastlanan sorunlar:

• İletişim Hatası: SPI iletişim parametrelerini (hız, mod) kontrol etme, pin tanımlamalarını doğrulama
• Komut Sırası Hatası: VS1003 komut sırasını doğru uygulama, DREQ sinyalini bekleme
• Timing Sorunları: Kritik işlemlerde yeterli gecikme süresi ekleme
• Hafıza Taşmaları: Büyük dosya adlarında buffer overflow önleme, yeterli RAM ayırma
• Kütüphane Uyumluluk Sorunları: Güncel kütüphane versiyonları kullanma, alternatif kütüphaneler deneme

Serial Monitor kullanarak hata ayıklama yapılabilir ve adım adım işlemler izlenebilir.

Performans Optimizasyonu:

Sistem performansını artırmak için öneriler:

• SPI Hız Optimizasyonu: Modülün desteklediği en yüksek SPI hızını kullanma
• Buffer Yönetimi: SD kart ve VS1003 arasında verimli veri tamponlama
• Dosya Sistemi Optimizasyonu: SD kartı defragmente etme, optimize edilmiş dosya boyutları
• Kod Verimliliği: İşlemcinin yüküne dikkat ederek kritik bölümleri optimize etme
• Önbellek Kullanımı: Sık çalınan ses dosyalarını RAM'de önbellekleme

Bu optimizasyonlar, özellikle dosya değiştirme ve çalma başlatma hızını önemli ölçüde artırabilir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x VS1003 MP3 Player Oynatıcı Modül
• 1 x Pin Header Set

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
