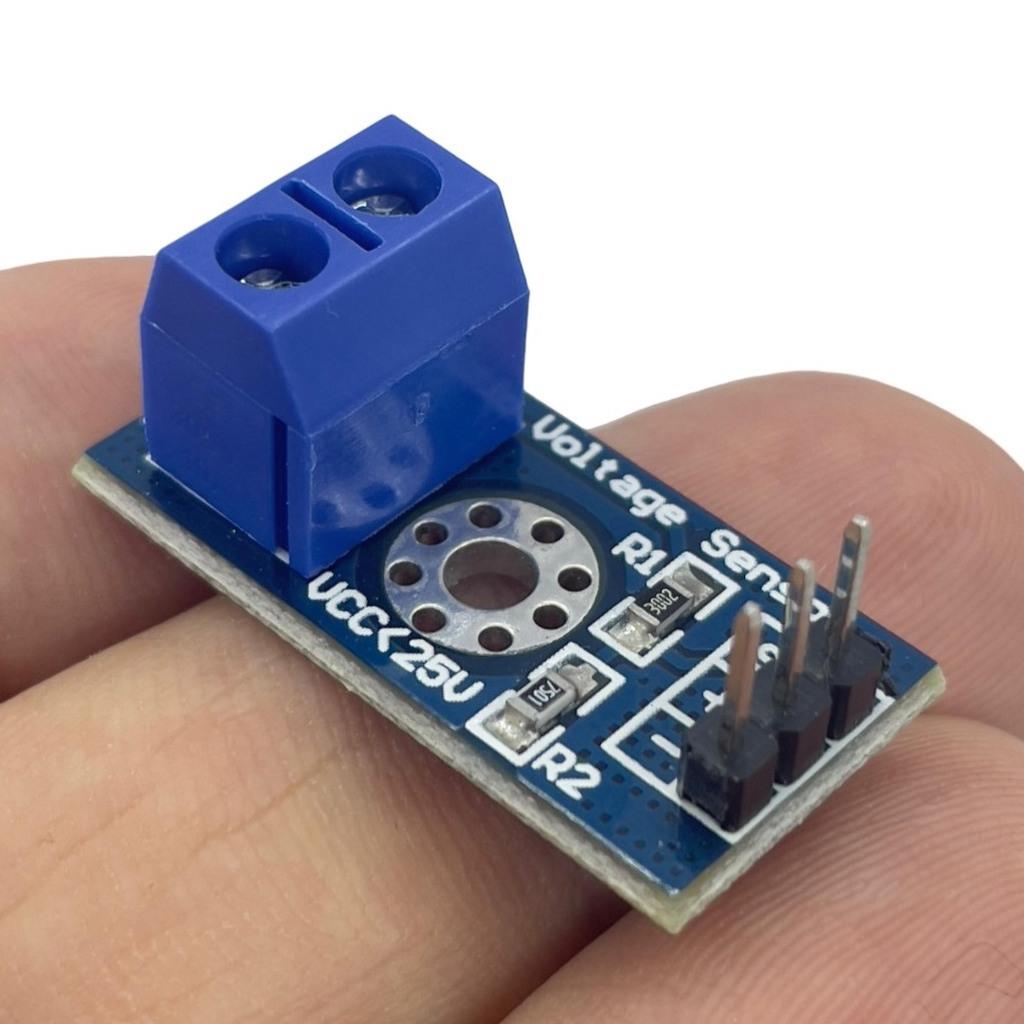

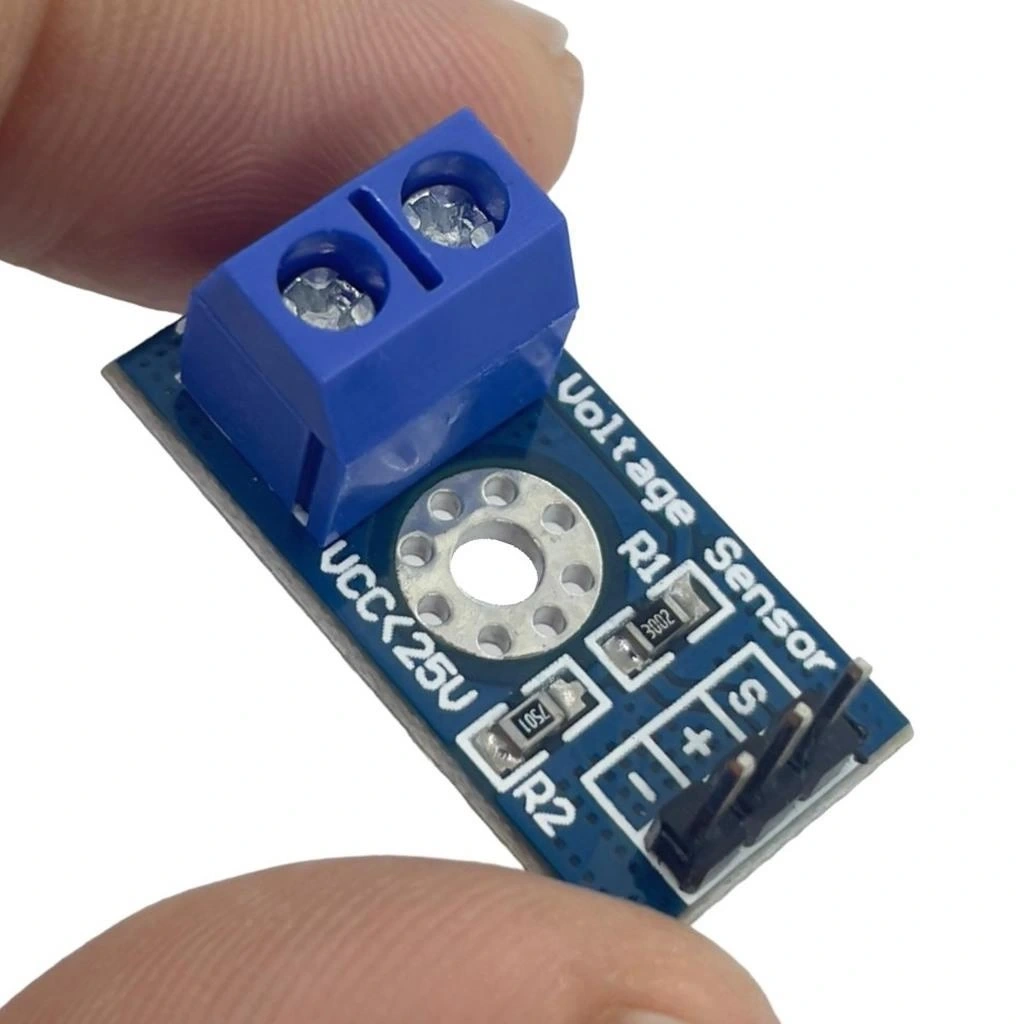

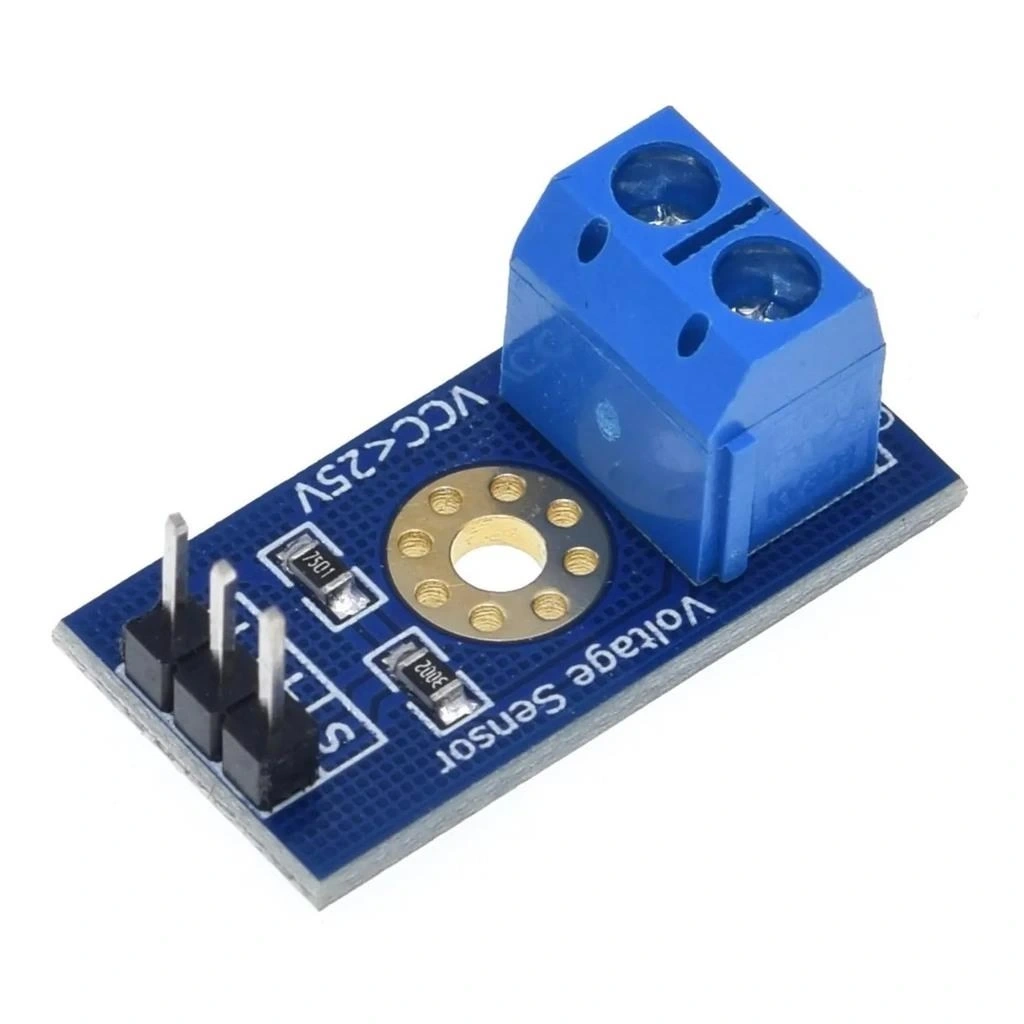

Voltaj Algılama Sensör Modülü

Voltaj Algılama Sensör Modülü

Voltaj Algılama Sensör Modülü, 0-25V DC aralığındaki gerilim değerlerini ölçmek ve izlemek için tasarlanmış kompakt bir sensördür. Üzerinde bulunan gerilim bölücü devre sayesinde yüksek voltajları güvenli bir şekilde mikrodenetleyicilerin analog girişleri ile ölçebilmenizi sağlar.

Bu sensör modülü, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. Pil seviyesi izleme, güç kaynağı kontrolü ve aşırı voltaj koruma sistemleri gibi uygulamalar için ideal bir çözümdür.

Kompakt boyutları ve basit bağlantı yapısı ile hızlı prototipleme projelerinde kolayca kullanılabilir. Modüller kategorisinde bulunan bu sensör, elektronik projelerinizde voltaj değişimlerini hassas bir şekilde izlemenize olanak tanır.

Teknik Özellikler

Voltaj Algılama Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ölçüm Aralığı: 0-25V DC.
• Çalışma Voltajı: 3.3V-5V DC
• Çıkış Tipi: Analog (0-5V veya 0-3.3V arası),
• Hassasiyet: %1-2 (kalibre edildiğinde)
• Gerilim Bölücü Oranı: 5:1 (tipik)

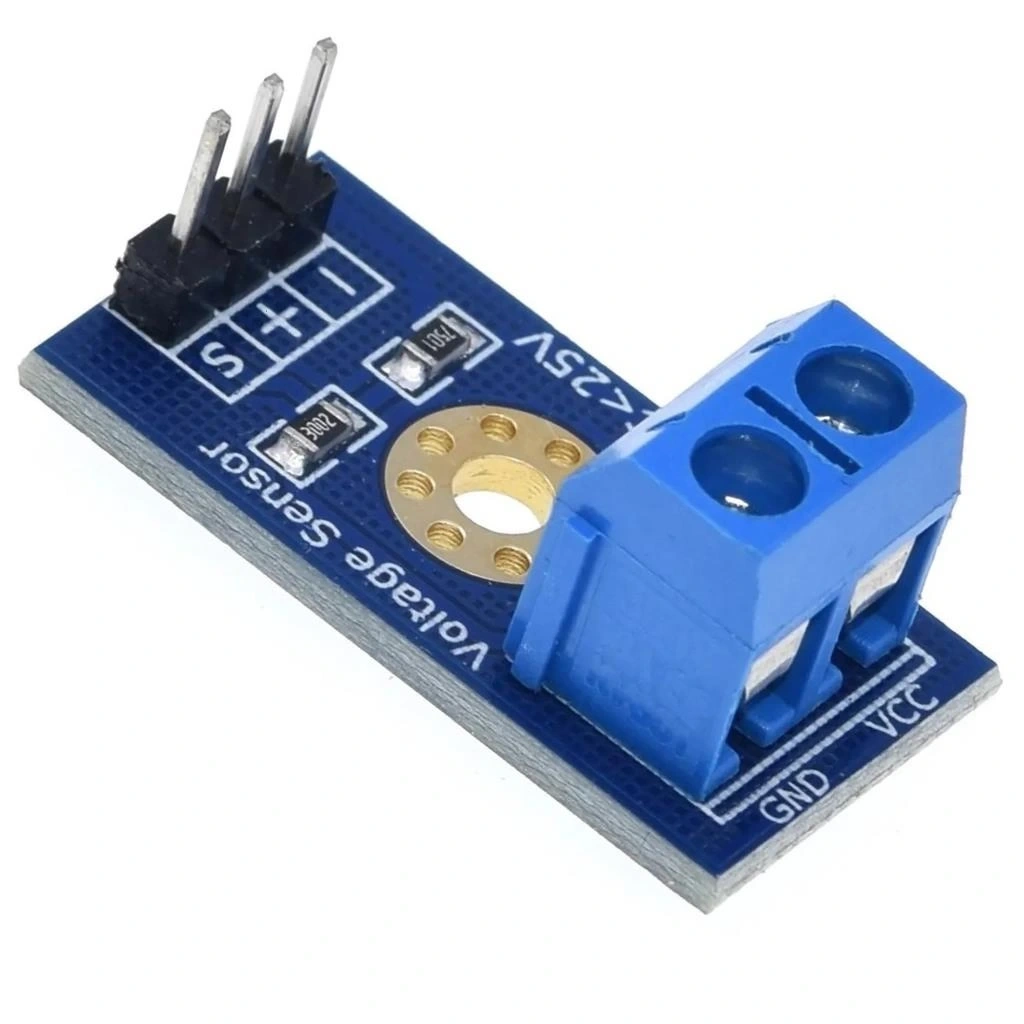

• Bağlantı Pinleri:
  • S: Sinyal Çıkışı (analog)
  • +: Güç Girişi (VCC, 3.3V-5V)
  • -: Toprak (GND)
  • VCC: Ölçülecek Voltaj Girişi
• Güç Tüketimi: <5mA

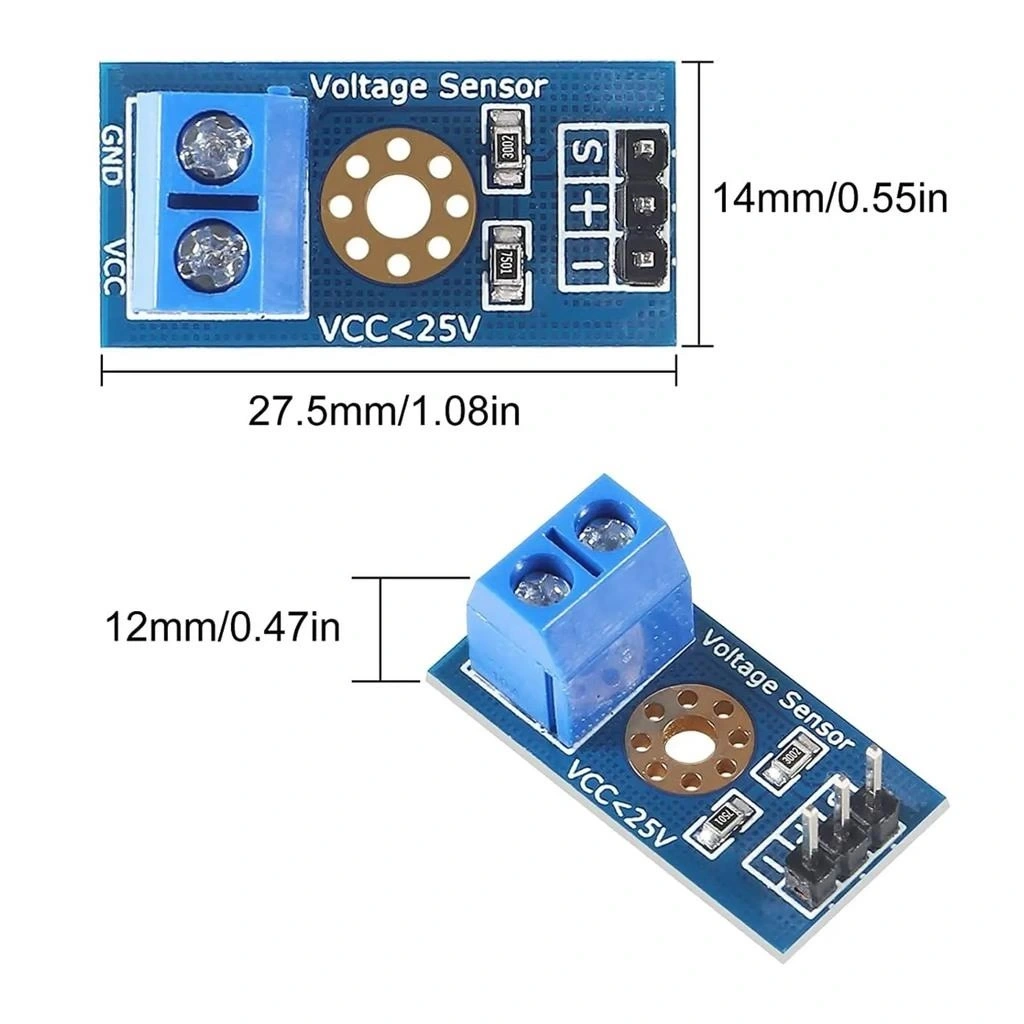

• PCB Boyutları: 30mm x 15mm (yaklaşık)
• Montaj Delikleri: 2 adet, 3mm çapında
• Koruma Özellikleri: Ters polarite koruması (modül beslemesi için)
• Çalışma Sıcaklığı: -10°C ~ +85°C

Paket İçeriği

• 1 adet Voltaj Algılama Sensör Modülü

Bağlantı ve Kullanım

Voltaj Algılama Sensör Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Arduino'ya bağlantı yapmak için aşağıdaki şemayı kullanabilirsiniz:

• S (Sinyal) → Arduino Analog Pin (örn. A0)
• + (VCC) → Arduino 5V veya 3.3V
• - (GND) → Arduino GND
• VCC (Ölçülecek voltaj) → Ölçülmek istenen voltaj kaynağı

Voltaj sensörü, ölçülecek voltajı gerilim bölücü devresi ile mikrodenetleyicinin ölçebileceği bir seviyeye düşürür. Arduino'nun analog girişi bu değeri okur ve kodunuzda gerçek voltaj değerine dönüştürülür.

Dönüşüm için kullanabileceğiniz basit formül şöyledir:

Gerçek Voltaj = (Analog Değer * Referans Voltajı * Gerilim Bölücü Oranı) / 1023

Birçok durumda, daha doğru ölçümler elde etmek için kalibrasyona ihtiyaç duyacaksınız. Bunu yapmak için, bilinen bir voltaj kaynağı bağlayın, analog değeri okuyun ve katsayıyı buna göre ayarlayın.

Uygulama Alanları

Voltaj Algılama Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Pil Sistemleri

• Pil şarj seviyesi izleme
• Düşük voltaj alarmları
• Lipo pil monitörleri
• Güneş enerjisi sistemleri
• UPS sistemleri

Güç Yönetimi

• Güç kaynağı izleme
• Voltaj regülatörü performans takibi
• Enerji tasarruf sistemleri
• Aşırı voltaj koruma devreleri
• Adaptör voltaj takibi

Otomotiv Uygulamaları

• Araç aküsü izleme
• Alternatör performans kontrolü
• LED aydınlatma sistemleri
• DC motor kontrol devreleri
• Elektronik gösterge panelleri

Proje Örnekleri

Voltaj Algılama Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Voltmetre

Arduino Nano, voltaj sensör modülü, LCD ekran ve birkaç buton kullanarak taşınabilir bir dijital voltmetre yapabilirsiniz. Sensör, ölçülecek voltajı Arduino'nun analog girişine uygun seviyeye indirir. Arduino kodu, bu değeri gerçek voltaja dönüştürür ve LCD ekranda gösterir. Butonlar sayesinde farklı voltaj aralıkları için kalibrasyonlar yapabilir veya maksimum/minimum değerleri kaydedebilirsiniz. LCD ekranda anlık voltaj değeri, minimum/maksimum kayıtlar ve pil durumu gösterilebilir. Kompakt bir kasa içine yerleştirilerek, taşınabilir bir test cihazı olarak elektronik projelerde kullanılabilir. Düşük güç tüketimi için uyku modu eklenebilir.

Akıllı Pil İzleme Sistemi

Arduino Pro Mini, voltaj sensörü, WiFi modülü (ESP8266), buzzer ve LED'ler kullanarak bir pil izleme sistemi oluşturabilirsiniz. Sistem, Lipo veya kurşun asit pillerin voltajını sürekli ölçer ve kritik seviyelerde uyarı verir. Veriler WiFi üzerinden bir sunucuya iletilir ve web arayüzü veya mobil uygulama ile uzaktan izlenebilir. Düşük voltaj durumunda sesli ve görsel alarm verilir, ayrıca kullanıcıya bildirim gönderilir. Sistemde voltaj değişim grafikleri oluşturularak pil sağlığı analiz edilebilir. Farklı pil tipleri için özelleştirilebilir eşik değerleri ayarlanabilir. Bu sistem, güneş enerjisi sistemleri, UPS'ler veya elektrikli araçlarda kullanılabilir.

Otomatik Aydınlatma Kontrolü

Arduino UNO, voltaj sensörü, röle modülü, LDR sensörü ve potansiyometre kullanarak akıllı bir aydınlatma kontrol sistemi geliştirebilirsiniz. Voltaj sensörü, güç kaynağının voltajını izler ve düşük voltaj durumunda enerji tasarrufu için bazı aydınlatmaları kapatır. LDR, ortam ışığını algılar ve potansiyometre ile ayarlanan eşik değerine göre aydınlatmaları kontrol eder. Sistem, güç voltajına göre farklı çalışma modları arasında geçiş yapabilir. Normal voltajda tüm fonksiyonlar çalışırken, düşük voltajda sadece kritik aydınlatmalar devrede kalır. Röle modülü farklı aydınlatma gruplarını kontrol eder. Bu sistem, güneş enerjisiyle çalışan ev sistemleri veya kamp aydınlatmaları için idealdir.

Sorun Giderme ve İpuçları

Voltaj Algılama Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Hatalı Ölçümler: Sensörü bilinen bir voltaj kaynağı ile kalibre edin ve gerilim bölücü oranını hesaplama formülünüzde düzeltin.
• Kararsız Değerler: Analog okumalar için ortalama alma algoritması kullanın ve besleme voltajını stabilize edin.
• Düşük Hassasiyet: Referans voltajını daha hassas bir kaynakla sağlayın veya harici ADC kullanmayı düşünün.
• Ölçüm Sınırları Aşılıyor: 25V üzerindeki ölçümler için ek gerilim bölücü devreleri ekleyin.
• Hiç Okuma Yok: Bağlantıları kontrol edin ve sensör modülünün sağlam olduğundan emin olun.

Performans İpuçları

• Daha hassas sonuçlar için birden fazla örnek alıp ortalamasını hesaplayın
• Ani voltaj değişimlerini filtrelemek için yazılımsal filtreleme uygulayın
• Referans voltajını stabilize etmek için regülatör kullanın
• Uzun kablo mesafelerinde sinyal zayıflamasını önlemek için kalın kablolar tercih edin
• Daha iyi performans için analog pinlere yakın decoupling kapasitörler ekleyin
