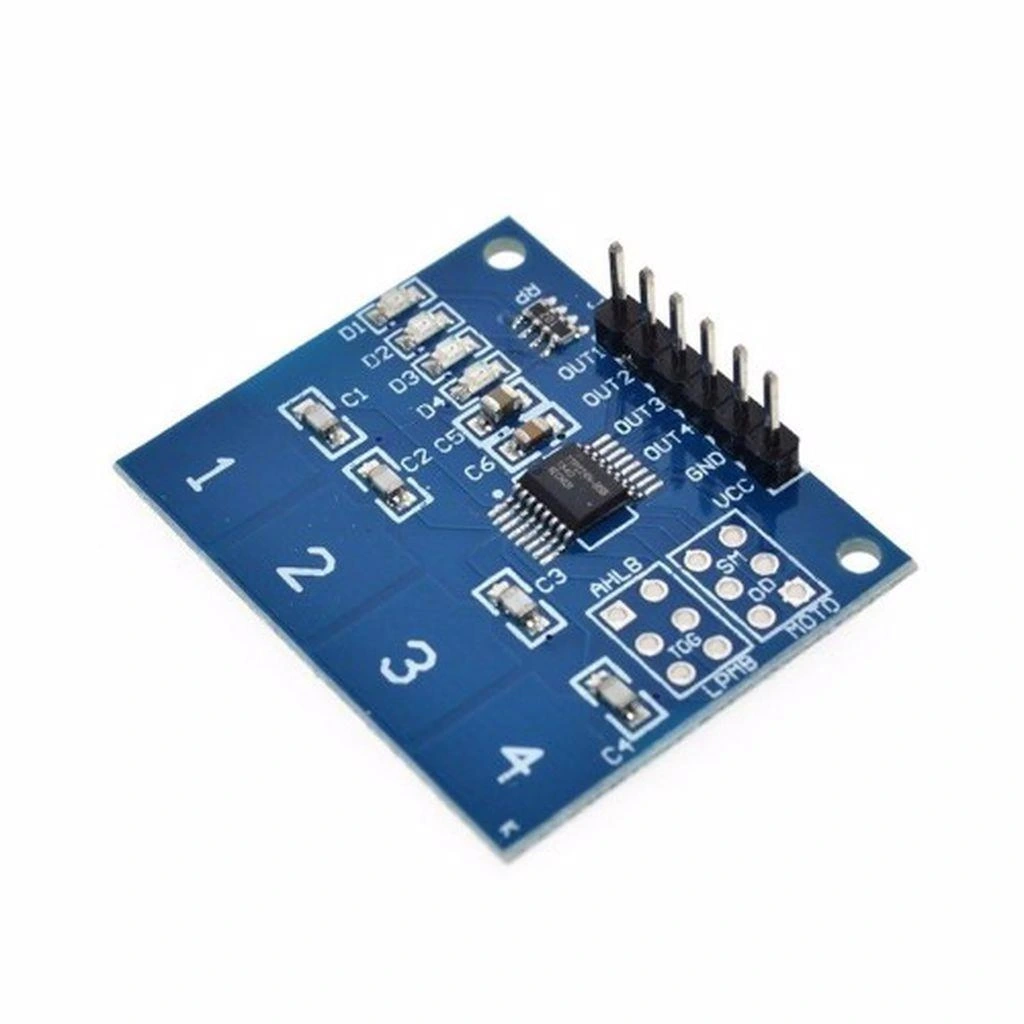

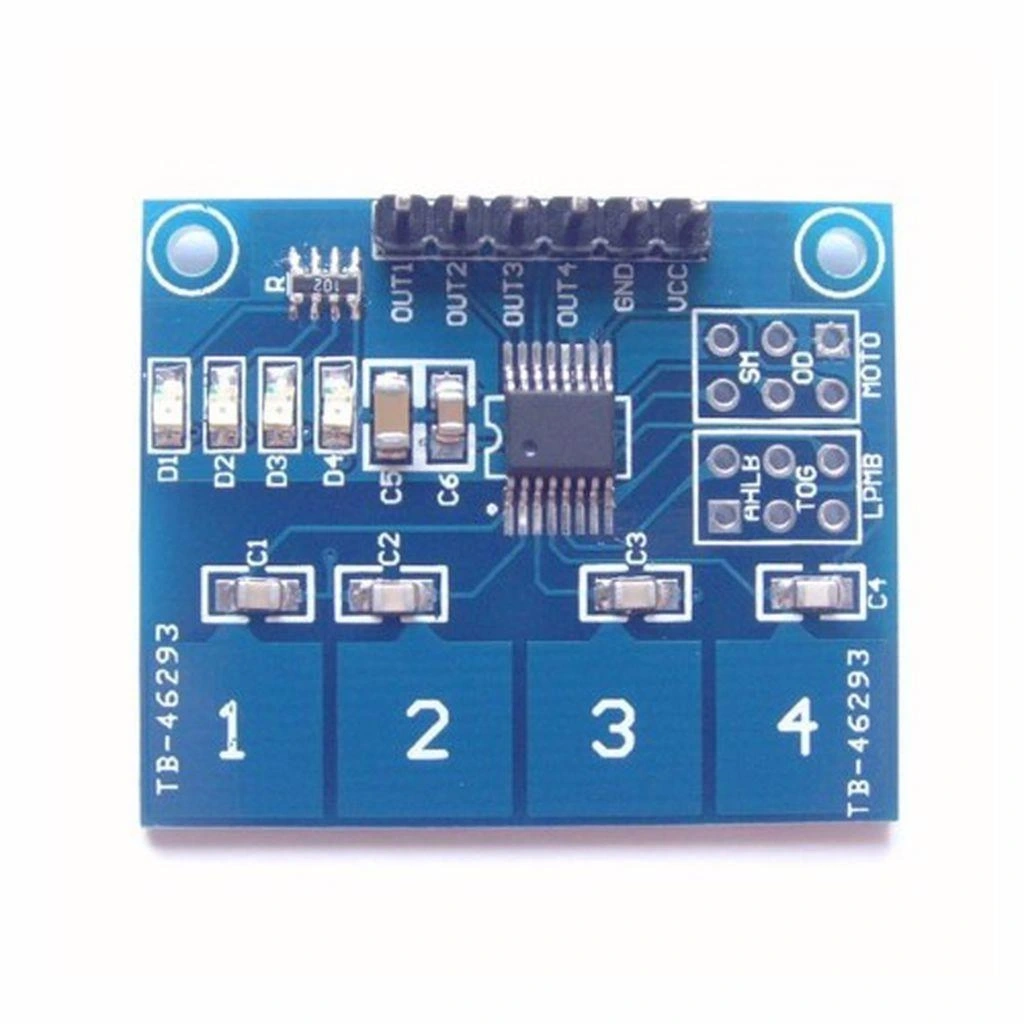

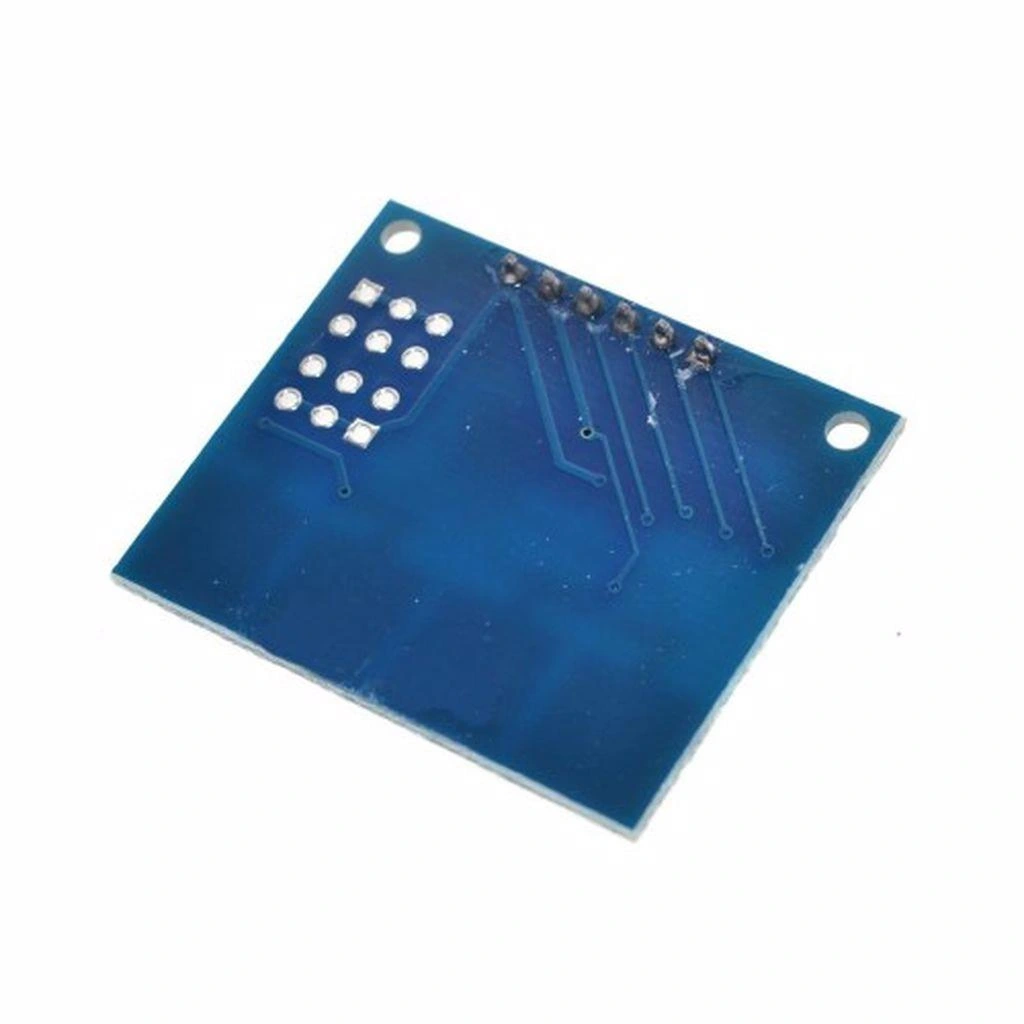

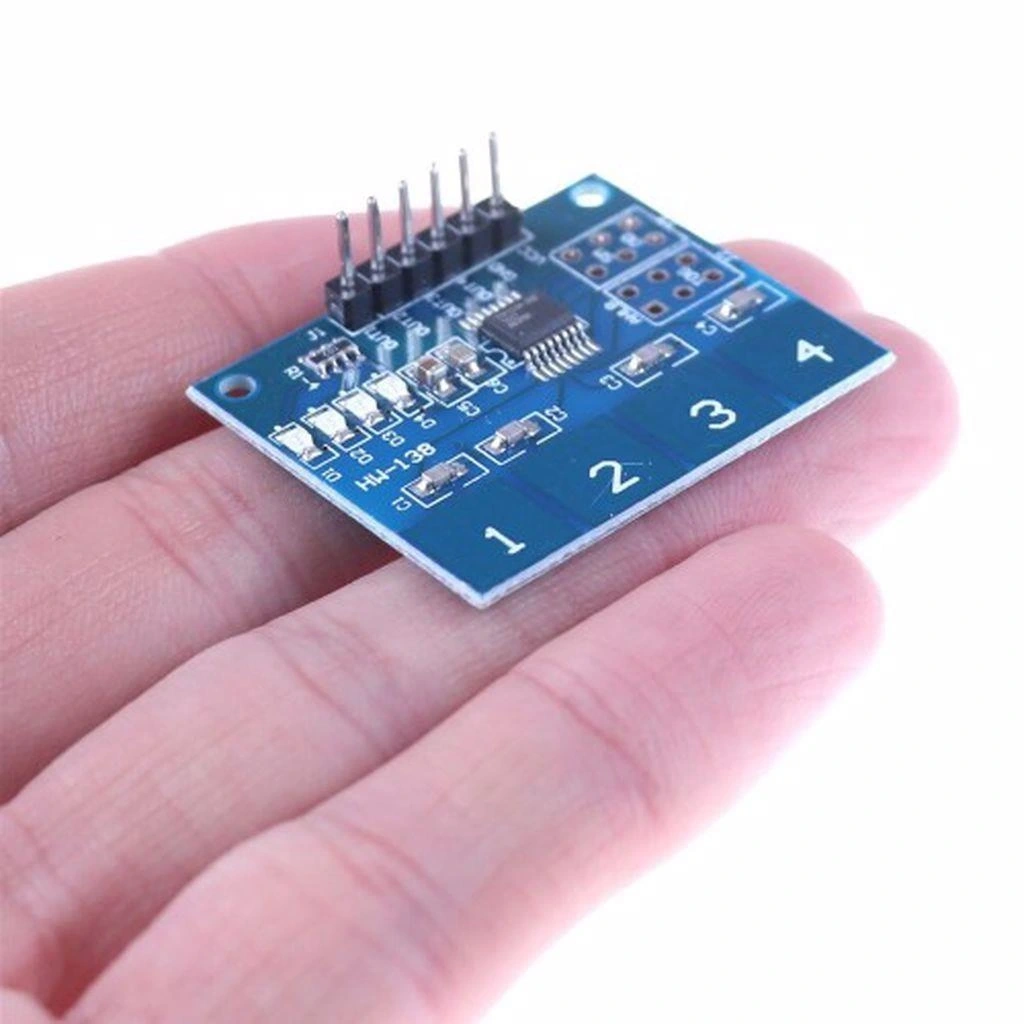

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü, kapasitif algılama teknolojisi ile çalışan, düğme ve anahtar yerine kullanılabilen kompakt bir dokunmatik arayüz çözümüdür. Dört ayrı dokunmatik bölgesi ile fiziksel tuşlara ihtiyaç duymadan interaktif projeler geliştirebilirsiniz.

Metal, plastik veya cam gibi yalıtkan yüzeylerin arkasından bile dokunuşları algılayabilen bu modül, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. Her kanalın bağımsız çıkışı, çoklu dokunma işlemlerini tespit etmenizi sağlar.

Düşük güç tüketimi ve yüksek hassasiyeti ile pille çalışan projelere de uygun olan bu sensör, dokunma algılama için mekanik parçalara göre daha uzun ömürlü ve güvenilir bir çözüm sunar.

Akıllı ev kontrol sistemleri, interaktif sanat projeleri ve kullanıcı arayüzlerinin geliştirilmesinde ideal olan bu modül, Modüller kategorisinin yenilikçi ve kullanışlı bir ürünüdür.

---

Teknik Özellikler

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Çipi: TTP224 Kapasitif Dokunmatik Sensör IC
• Kanal Sayısı: 4 Bağımsız Dokunmatik Kanal
• Çalışma Voltajı: 2.4V - 5.5V DC
• Çalışma Akımı: <20µA (statik durumda)
• Çıkış Tipi: Dijital (HIGH/LOW)
• Çıkış Durumu: Dokunma algılandığında HIGH (5V ile beslendiğinde)
• Tepki Süresi: <100ms
• Algılama Kapasitesi: 5-50pF
• İletken Pad Alanı: Kanal başına ~15mm x 15mm (önerilen)
• Algılama Mesafesi: 0-5mm (malzeme kalınlığına bağlı)
• Çalışma Modları: Toggle (aç/kapa) ve Doğrudan Mod
• İşletim Sıcaklığı: -20°C ~ +70°C
• Boyutlar: Yaklaşık 30mm x 22mm x 7mm
• Montaj Delikleri: 2 adet, 3mm çap
• Bağlantı Pinleri: VCC, GND, OUT1, OUT2, OUT3, OUT4, KEY1, KEY2, KEY3, KEY4

---

Paket İçeriği

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü

---

Bağlantı ve Kullanım

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülünün bağlantı şeması ve kullanım talimatları.

Temel Bağlantılar

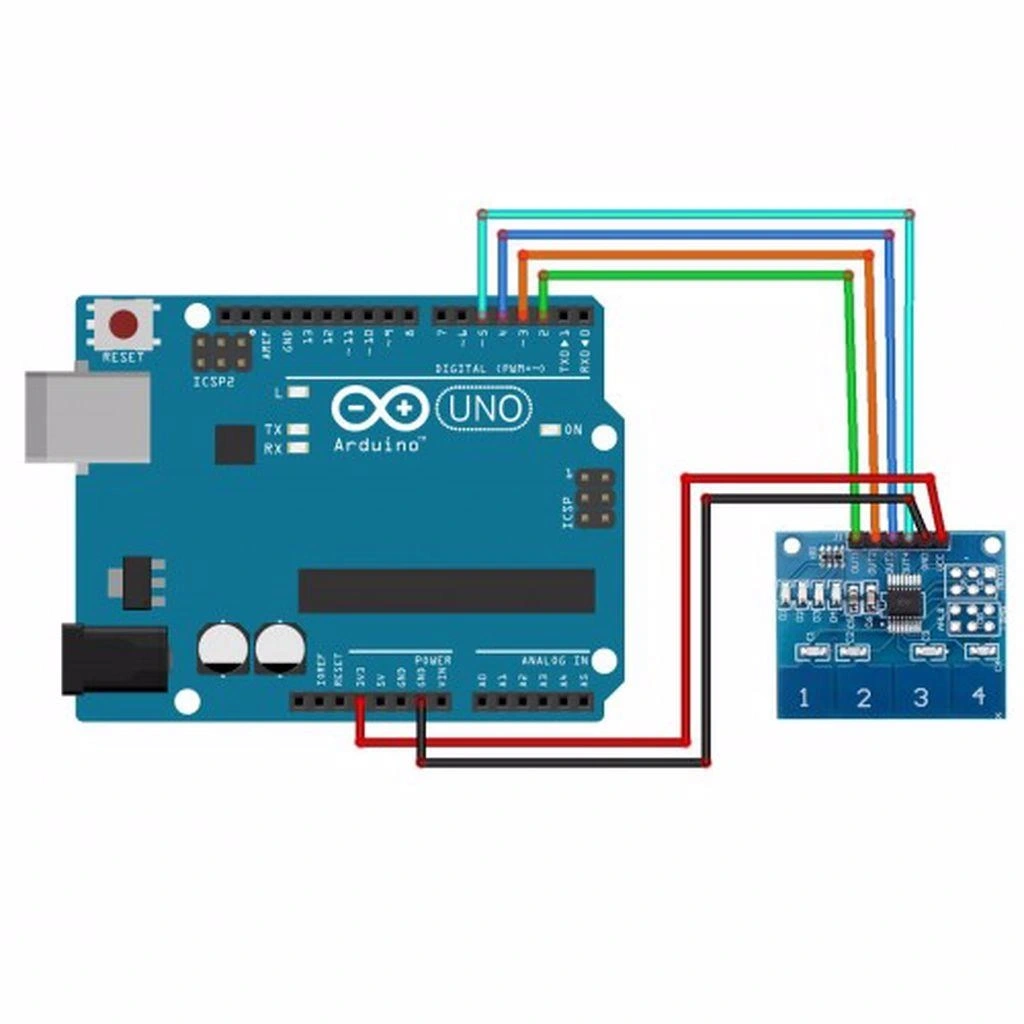

TTP224 sensör modülünün Arduino ile temel bağlantısı:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• OUT1 → Arduino Dijital Pin (örn. D2)
• OUT2 → Arduino Dijital Pin (örn. D3)
• OUT3 → Arduino Dijital Pin (örn. D4)
• OUT4 → Arduino Dijital Pin (örn. D5)

Dokunmatik Pad Bağlantıları

Dokunmatik padler için:

• KEY1 → Dokunmatik Pad 1
• KEY2 → Dokunmatik Pad 2
• KEY3 → Dokunmatik Pad 3
• KEY4 → Dokunmatik Pad 4

Dokunmatik Pad Yapımı

Dokunmatik padler oluşturmak için birkaç farklı yöntem kullanabilirsiniz:

1. Bakır Folyo Yöntemi:
   • Kendinden yapışkanlı bakır folyo şeritler kesin (yaklaşık 15mm x 15mm)
   • Bakır folyoları KEY pinlerine ince kablolarla bağlayın
   • Bakır folyoları plastik, tahta veya cam yüzeylerin altına yerleştirin
2. PCB Pad Yöntemi:
   • PCB üzerinde bakır padler tasarlayın
   • Bu padleri KEY pinlerine bağlayın
   • PCB'nin üzerine ince bir yalıtkan malzeme (3mm'den az) yerleştirin
3. İletken Boya Yöntemi:
   • İletken gümüş veya karbon bazlı boya kullanarak padler çizin
   • Boyayı kuruduktan sonra KEY pinlerine bağlayın

Çalışma Modları

TTP224 modülü iki farklı modda çalışabilir:

Toggle Modu (Aç/Kapa Modu)

Bu modda, dokunmatik pada her dokunduğunuzda çıkış durumu değişir:

• İlk dokunuş → Çıkış HIGH olur
• İkinci dokunuş → Çıkış LOW olur
• Üçüncü dokunuş → Çıkış tekrar HIGH olur
• Ve bu şekilde devam eder

Doğrudan Mod

Bu modda, çıkış sadece dokunma süresince HIGH olur:

• Parmak pad üzerindeyken → Çıkış HIGH olur
• Parmak çekildiğinde → Çıkış LOW olur

Hassasiyet ve Ayarlar

Dokunmatik sensör hassasiyeti şu faktörlere bağlıdır:

• Dokunmatik pad boyutu (daha büyük pad = daha yüksek hassasiyet)
• Yalıtkan malzeme kalınlığı (daha ince = daha yüksek hassasiyet)
• Kablo uzunluğu (daha kısa kablo = daha iyi performans)
• Ortam nemi ve sıcaklığı

---

Uygulama Alanları

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyon ve Akıllı Ev

• Dokunmatik ışık anahtarları
• Akıllı ayna kontrolleri
• Görünmez duvar anahtarları
• Dokunmatik termostat kontrolleri
• Mutfak cihazları için dokunmatik kontroller
• Perde ve panjur kontrol sistemleri

İnteraktif Projeler

• Dokunmatik müzik enstrümanları
• İnteraktif sanat enstalasyonları
• Müze ve sergi dokunmatik ekranları
• Çocuk oyuncakları ve eğitim materyalleri
• Dokunmatik oyun kontrolleri
• Giyilebilir teknoloji projeleri

Endüstriyel ve Ticari Uygulamalar

• Islak alan kontrol panelleri
• Vandalizme dayanıklı dokunmatik tuşlar
• Gıda işleme kontrol arayüzleri
• Alışveriş merkezi yön bulma sistemleri
• Asansör çağırma düğmeleri
• Hastane hijyenik kontrol arayüzleri

---

Proje Örnekleri

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Gizli Dokunmatik Masa Lambası

Bu projede, TTP224 dokunmatik sensör modülünü kullanarak ahşap veya akrilik bir masa lambasını dokunmatik kontrollü hale getirebilirsiniz. Fiziksel düğme olmadan, masanın yüzeyine dokunarak lambayı kontrol etmek kullanıcı deneyimini artırır.

Gerekli malzemeler: Arduino Nano, TTP224 4 kanal dokunmatik sensör modülü, MOSFET veya röle modülü, 12V LED şerit, 12V adaptör, bakır folyo, ahşap/akrilik malzeme.

Masanın üst kısmının altına dört bakır folyo pad yerleştirin ve bunları TTP224 modülünün KEY pinlerine bağlayın. Arduino, dokunmatik sensör çıkışlarını okuyarak farklı fonksiyonları kontrol eder: birinci tuş lambayı açıp kapatır, ikinci tuş parlaklığı ayarlar, üçüncü tuş renk modunu değiştirir (RGB LED kullanılırsa), dördüncü tuş zamanlayıcı fonksiyonunu etkinleştirir. MOSFET veya röle modülü, LED şeritleri kontrol eder. Tüm elektronik bileşenler masa içine gizlenebilir, böylece dışarıdan bakıldığında tamamen pürüzsüz bir yüzey görünür.

Dokunmatik Müzik Çalar

Bu projede, TTP224 dokunmatik sensör modülü kullanarak yalın ve minimal bir müzik çalar oluşturabilirsiniz. Fiziksel butonlar yerine dokunmatik kontroller kullanmak, cihaza modern ve estetik bir görünüm kazandırır.

Gerekli malzemeler: Arduino UNO, TTP224 4 kanal dokunmatik sensör modülü, DFPlayer Mini MP3 modülü, SD kart, küçük hoparlör, batarya, alüminyum folyo veya bakır plakalar.

Dört dokunmatik pad şu fonksiyonları kontrol eder: çalma/duraklatma, sonraki parça, önceki parça ve ses seviyesi. Arduino, dokunmatik sensörlerden gelen sinyalleri işleyerek DFPlayer Mini modülüne komutlar gönderir. Modül, SD karttaki MP3 dosyalarını çalar. Bu kompakt müzik çalar, ahşap veya akrilik bir kutu içine yerleştirilebilir. Dokunmatik padler kutunun üst yüzeyine veya ön paneline gizlenebilir. Tasarıma OLED ekran ekleyerek çalan şarkı bilgilerini gösterebilir veya batarya seviyesi göstergesi ekleyebilirsiniz.

Akıllı Ayna Kontrol Sistemi

Bu projede, TTP224 dokunmatik sensör modülü kullanarak bir akıllı ayna için görünmez kontrol arayüzü oluşturabilirsiniz. Kullanıcılar, aynanın camına dokunarak çeşitli fonksiyonları tetikleyebilir.

Gerekli malzemeler: Raspberry Pi (veya Arduino + ESP8266), TTP224 4 kanal dokunmatik sensör modülü, monitör, yarı geçirgen ayna, alüminyum folyo, güç kaynağı.

Aynanın dört köşesine veya kenarlarına dokunmatik padler yerleştirin ve TTP224 modülüne bağlayın. Dokunmatik kontroller şu işlevleri gerçekleştirebilir: bilgi ekranını açma/kapama, hava durumu gösterimi, saat/takvim görünümü, haberler ve bildirimler. Raspberry Pi, ayna arkasına yerleştirilen monitörde siyah arka planlı beyaz metin görüntüler. Yarı geçirgen ayna, monitörden gelen ışığı geçirirken, diğer alanlarda normal ayna görevi görür. Bu proje, banyolar, giriş holleri veya yatak odaları için şık bir akıllı ev çözümü sunar.

---

Sorun Giderme ve İpuçları

TTP224 4 Kanal Dijital Dokunmatik Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Hassasiyet Sorunları: Dokunmatik padler yeterince hassas değilse, pad boyutunu artırın. İletken yüzey alanı büyüdükçe hassasiyet artar. Yalıtkan malzemenin kalınlığını azaltın. Kabloları mümkün olduğunca kısa tutun. Güç kaynağının stabil olduğundan emin olun.
• Yanlış Tetiklemeler: Padler birbirine çok yakınsa çapraz tetikleme olabilir. Padler arasında en az 15-20mm boşluk bırakın. Topraklama eklemeyi deneyin. Kablolarda ekranlama yapın. Islak ortamlarda kullanırken padleri tamamen yalıtın.
• Çıkış Sinyali Kararsız: Besleme voltajının stabil olduğundan emin olun. Çıkış pinlerine 10kΩ pull-up dirençleri ekleyin. Gürültüyü azaltmak için çıkış pinlerine 0.1μF kapasitör ekleyin. Arduino kodunda debounce uygulaması yapın.
• Modül Tepki Vermiyor: Güç bağlantılarını kontrol edin. Besleme voltajının 2.4V-5.5V aralığında olduğundan emin olun. KEY pinlerinin dokunmatik padlere düzgün bağlandığını doğrulayın. Padleri kısa test kabloları ile değiştirip devreyi test edin.
• Toggle Modu Çalışmıyor: Modül farklı modda ayarlanmış olabilir. Modül üzerindeki atlama tellerini (jumper) veya ayar pinlerini kontrol edin. Bazı modüllerde mod değiştirmek için belirli pinleri kısa devre etmek gerekebilir.

Performans İpuçları

• Bakır folyo yerine PCB üzerindeki bakır padleri kullanarak daha kararlı çalışma sağlayın
• Dokunmatik padleri bağlayan kablolar kısa ve kalın olmalıdır
• Gürültülü ortamlarda (motorlar, güç kaynakları yakınında) blendajlı kablo kullanın
• Yüzeyde kullanılan yalıtkan malzemenin kalınlığı 3mm'den az olmalıdır
• Nem yoğun ortamlarda sensör yüzeyini su geçirmez bir malzeme ile kaplayın
• Birden fazla sensör kullanırken çapraz konuşmayı önlemek için padleri yeterince uzak yerleştirin

---
