TP4056 Mini USB Lipo Korumalı Lityum Pil Devresi

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresi

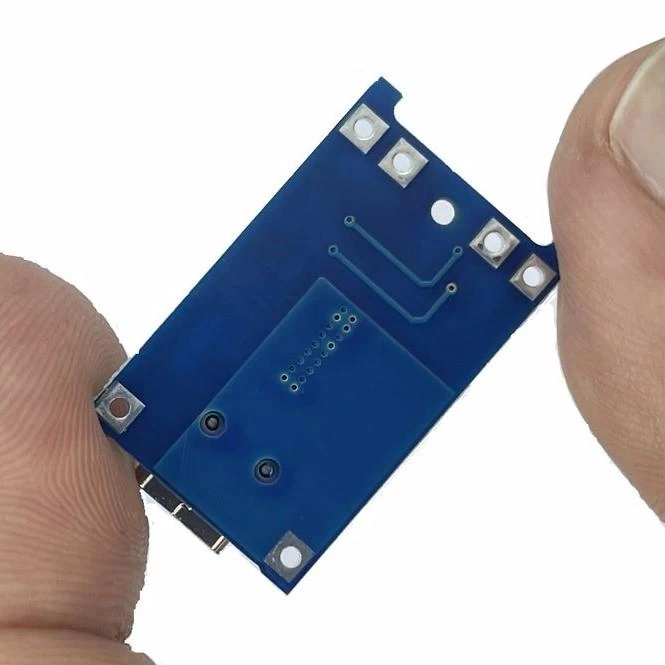

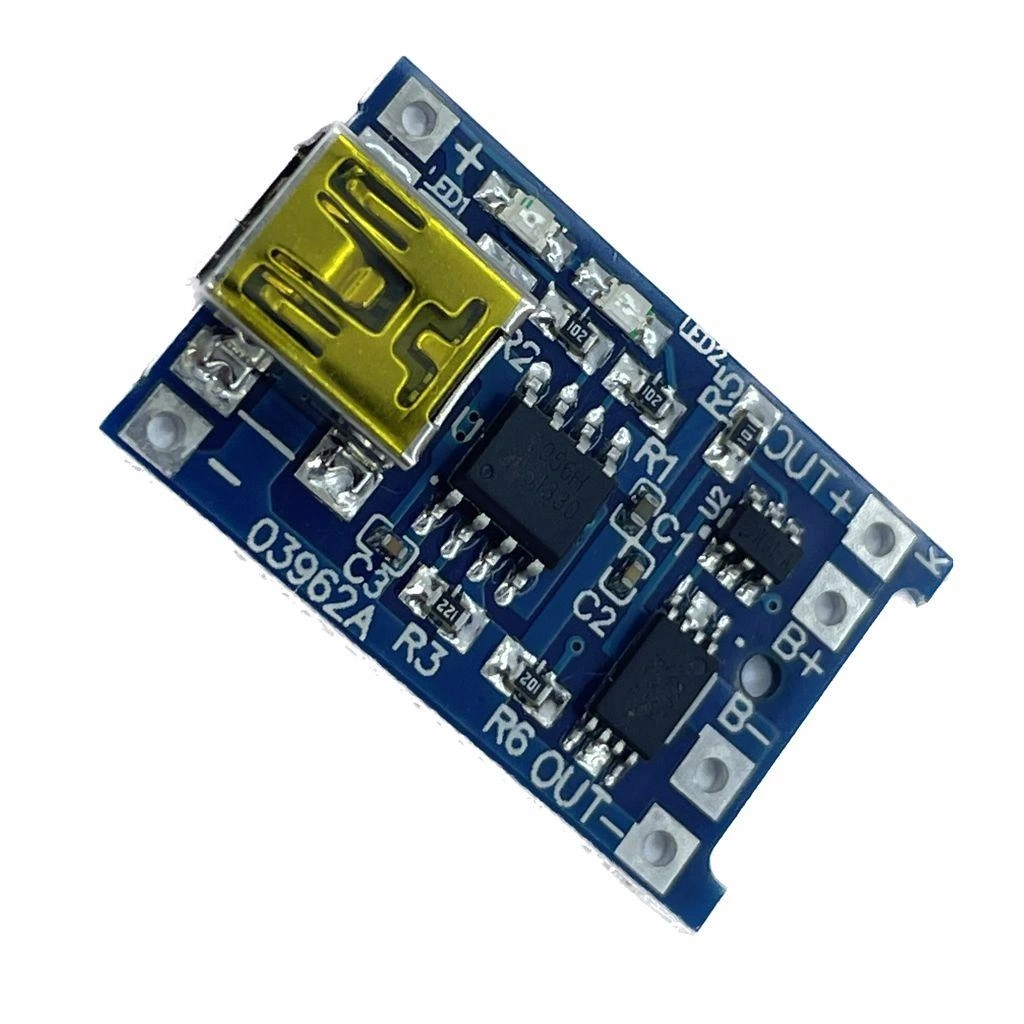

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresi, 3.7V lityum-iyon ve lityum-polimer pilleri güvenli bir şekilde şarj etmek için tasarlanmış kompakt bir modüldür. Entegre koruma devreleri sayesinde pilleri aşırı şarj, aşırı deşarj ve kısa devre durumlarından korur.

Micro USB girişi ile kolay şarj imkanı sunan bu modül, Arduino projeleri ve taşınabilir elektronik uygulamaları için idealdir. Üzerindeki kırmızı ve mavi LED'ler şarj durumu hakkında görsel geri bildirim sağlar.

1A şarj akımı kapasitesi ile pilleri hızlı ve verimli bir şekilde şarj edebilen bu devre, Modüller kategorisinde bulunan ve lityum pil kullanan tüm projeleriniz için güvenilir bir güç yönetim çözümüdür.

Teknik Özellikler

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Şarj Entegresi: TP4056.
• Koruma Entegresi: DW01A
• MOSFET Sürücüsü: 8205A,
• Giriş Voltajı: 4.5V-5.5V DC
• Çıkış Voltajı: 3.7V (Pil voltajı)
• Şarj Akımı: 1A (maksimum)
• Sonlandırma Akımı: 10% şarj akımı (yaklaşık 100mA)
• Koruma Özellikleri:
  • Aşırı şarj koruması (4.2V ± 1%)
  • Aşırı deşarj koruması (2.5V ± 1%)
  • Kısa devre koruması
  • Aşırı akım koruması
• Gösterge LED'leri:
  • Kırmızı: Şarj işlemi devam ediyor
  • Mavi: Şarj tamamlandı

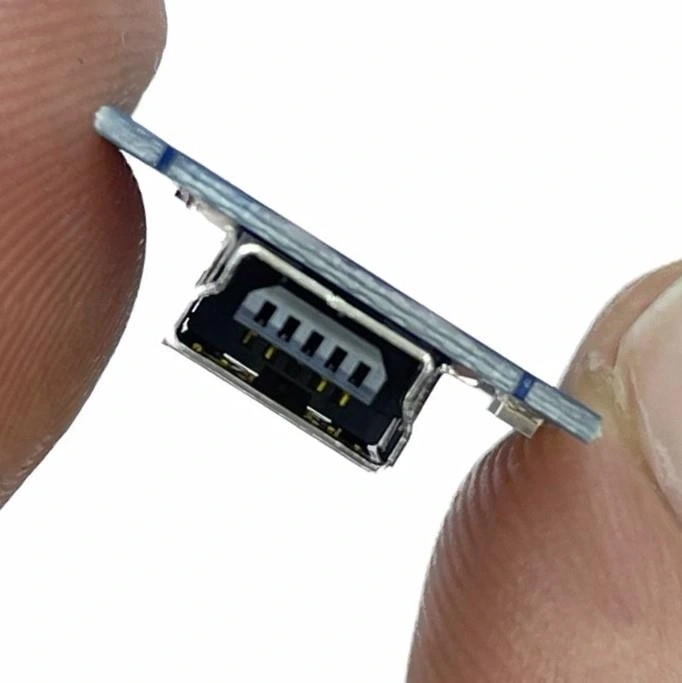

• Şarj Bağlantısı: Micro USB

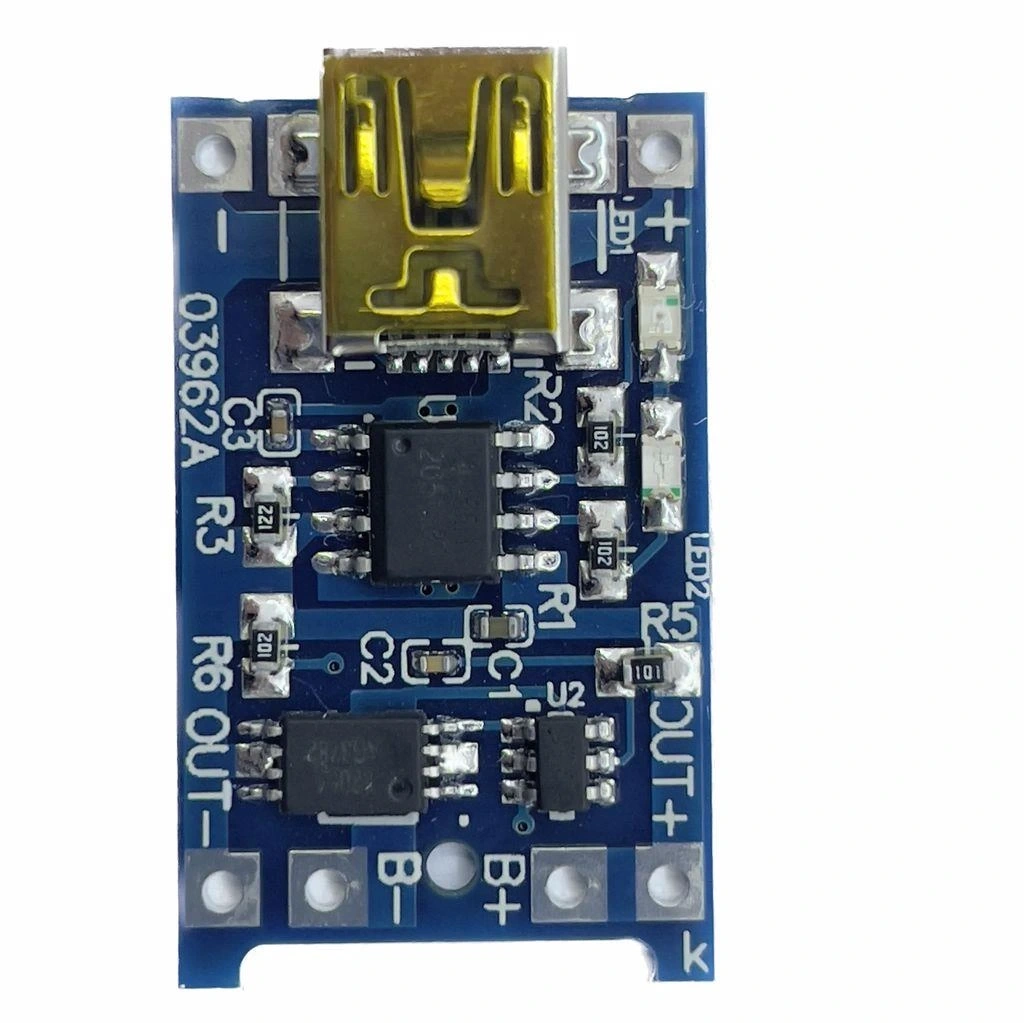

• Pil Bağlantısı: B+/B- terminalleri
• Çıkış Bağlantısı: OUT+/OUT- terminalleri

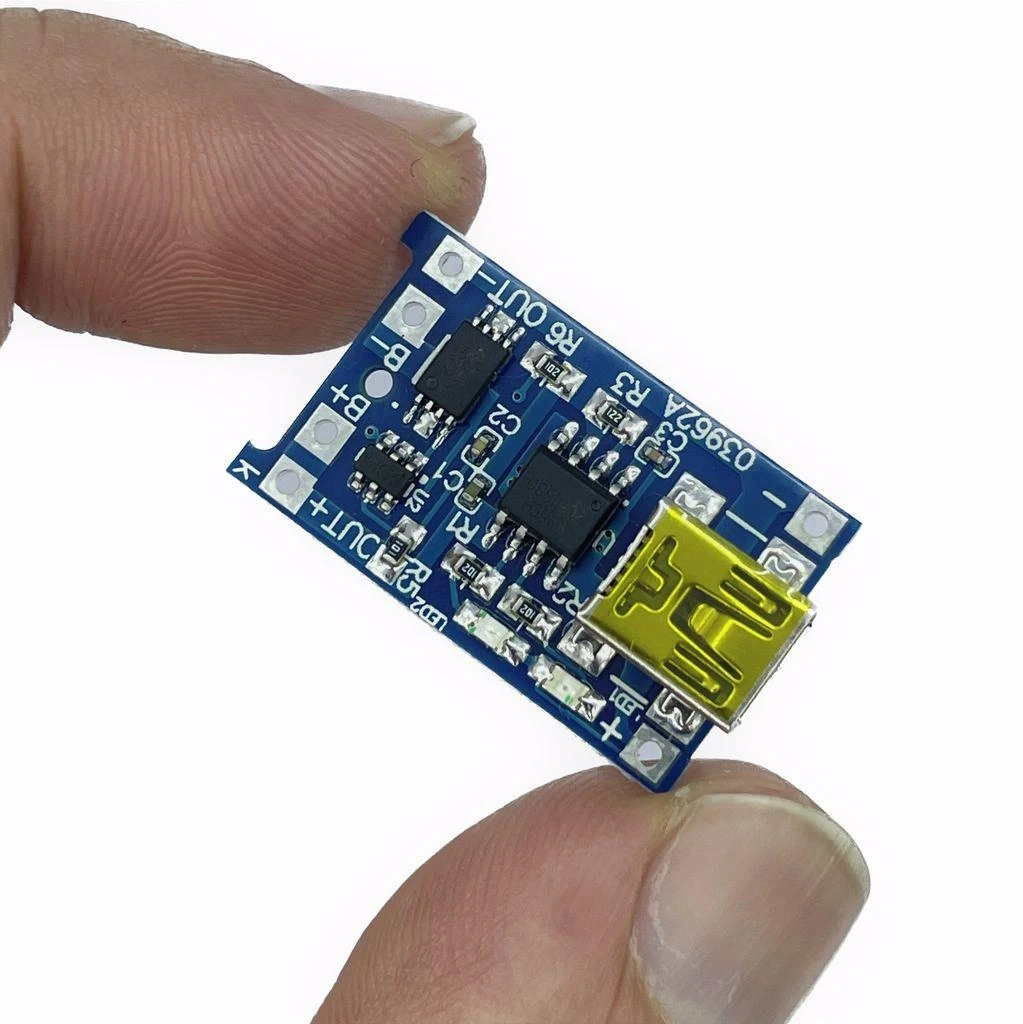

• Boyutlar: 26mm x 17mm x 3.5mm
• Şarj Verimliliği: > 80%
• Çalışma Sıcaklığı: -10°C ~ +85°C
• Şarj Metodu: Sabit akım / Sabit voltaj (CC/CV)

Paket İçeriği

• 1x TP4056 Mini USB Lipo Korumalı Lityum Pil Devresi

Bağlantı ve Kullanım

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresinin Arduino projeleri ve diğer elektronik sistemlerle bağlantı şeması ve kullanım talimatları.

Bağlantı talimatları:

• Şarj girişi: Micro USB konektörüne 5V güç kaynağı bağlayın
• Pil bağlantısı: Lityum pili B+ ve B- terminallerine doğru polarite ile bağlayın
• Çıkış bağlantısı: Projenizi OUT+ ve OUT- terminallerine bağlayın

Bu modül, tüm projenizin güç sistemini yönetmek için ideal bir çözümdür. Micro USB bağlantısı ile pili şarj ederken, projeniz OUT+ ve OUT- terminallerinden güç almaya devam edebilir.

Şarj durumu göstergeleri:

• Kırmızı LED yanıyorsa: Pil şarj oluyor
• Mavi LED yanıyorsa: Şarj tamamlandı
• Hiçbir LED yanmıyorsa: Giriş gücü yok veya bağlantı hatası

Koruma özellikleri otomatik olarak çalışır; pil voltajı çok düşük olduğunda devre çıkışı keser, şarj tamamlandığında şarj akımını durdurur. Kısa devre veya aşırı akım durumunda koruma devreye girer ve pil bağlantısını keser.

Uygulama Alanları

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Cihazlar

• Mobil Arduino projeleri
• Taşınabilir sensör sistemleri
• DIY güç bankaları
• Kablosuz IoT cihazları
• Giyilebilir teknoloji projeleri

Robotik Uygulamalar

• Mini robotlar
• Drone ve RC araçlar
• Servo motor kontrol üniteleri
• Otonom hareket sistemleri
• Taşınabilir robot kontrol üniteleri

Yenilenebilir Enerji

• Güneş enerjili şarj sistemleri
• Mikro enerji hasadı projeleri
• Yedek güç sistemleri
• LED aydınlatma projeleri
• Acil durum güç kaynakları

Proje Örnekleri

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Taşınabilir Hava Kalitesi Monitörü

Arduino Nano, TP4056 şarj modülü, 3.7V lipo pil, MQ-135 hava kalitesi sensörü ve OLED ekran kullanarak kompakt bir hava kalitesi izleme cihazı oluşturabilirsiniz. Cihaz, ortamdaki CO2, amonyak ve diğer zararlı gazların seviyelerini ölçer ve OLED ekranda gösterir. TP4056 modülü, USB bağlantısı üzerinden pilin güvenli şarjını sağlar ve şarj sırasında bile sistemin çalışmasına olanak tanır. Enerji verimliliği için Arduino, ölçümleri belirli aralıklarla yapar ve uyku moduna geçer. Tek şarjla 24 saat çalışabilir ve şarj seviyesi düştüğünde uyarı verir. Küçük bir 3D baskı kasa içine yerleştirilerek her yere taşınabilir. Bu cihaz, ev, ofis veya okul ortamlarında hava kalitesini izlemek için ideal bir çözümdür.

Güneş Enerjili IoT Hava İstasyonu

ESP8266 NodeMCU, TP4056 modülü, 3.7V lipo pil, küçük güneş paneli, DHT22 sıcaklık/nem sensörü ve BMP280 basınç sensörü kullanarak dış mekan hava istasyonu yapabilirsiniz. Güneş paneli TP4056 modülüne bağlanarak gün içinde pili şarj eder. Modül, pilin aşırı şarj ve deşarj olmasını önler. Sistem, belirli aralıklarla uyanır, sensörlerden verileri okur ve WiFi üzerinden bulut sunucusuna gönderir. ESP8266 derin uyku modunda çok düşük güç tüketir, bu sayede pil ömrü günlerce sürer. Hava tahminlerini buluta yükler ve mobil uygulama veya web sayfası üzerinden erişilebilir. Su geçirmez bir muhafaza içine yerleştirilerek dış mekanlarda kullanılabilir. Bu istasyon, kişisel hava verilerini toplamak isteyenler için uygun maliyetli bir çözümdür.

Akıllı Plant Watering Sistem

Arduino Pro Mini, TP4056 modülü, 3.7V lipo pil, toprak nem sensörü, mini su pompası ve bir valfe sahip rezervuar kullanarak otomatik bitki sulama sistemi geliştirebilirsiniz. TP4056 modülü, lipo pili şarj eder ve sistemin güç yönetimini sağlar. Arduino, periyodik olarak toprak nem seviyesini kontrol eder ve belirli bir eşiğin altına düştüğünde su pompasını kısa süreliğine çalıştırır. Sistem, pil seviyesini izler ve düşük olduğunda, kırmızı LED ile uyarı verir. Ek olarak, sıcaklık ve ortam ışığı sensörleriyle daha akıllı sulama kararları verilebilir. Sensörden gelen verilere göre sulama zamanları ve miktarları otomatik ayarlanabilir. Tek şarjla haftalarca çalışabilecek şekilde optimize edilebilir. Bu sistem, tatil sırasında bitkilerin bakımını sağlamak veya süs bitkilerinin otomatik sulanması için idealdir.

Sorun Giderme ve İpuçları

TP4056 Mini USB Lipo Korumalı Lityum Pil Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED'ler Yanmıyor: USB bağlantısını ve güç kaynağını kontrol edin. 5V giriş voltajının doğru olduğundan emin olun.
• Pil Şarj Olmuyor: Pil bağlantılarını ve polaritesini kontrol edin. Pilin sağlam olduğundan emin olun.
• Çıkış Voltajı Yok: Koruma devresi tetiklenmiş olabilir. Pili yeniden bağlamayı deneyin veya hafifçe şarj edin.
• Şarj Çok Yavaş: USB kaynağının yeterli akım sağladığını kontrol edin. Minimum 500mA önerilir.
• Modül Isınıyor: Hafif ısınma normaldir, ancak aşırı ısınma durumunda şarj akımını azaltın veya soğutma ekleyin.

Performans İpuçları

• İdeal pil ömrü için 3.0V altına düşmesine izin vermeyin
• Yüksek akımlı uygulamalarda modül altına soğutucu ekleyin
• Güneş paneli kullanırken regülatör ekleyerek voltaj dalgalanmalarını önleyin
• Uzun süreli depolamada pili yarı şarjlı durumda tutun
• Pil sağlığı için ayda bir kez tam şarj-deşarj döngüsü uygulayın
