Tilt Sensör - Arduino Eğim Modülü

Tilt Sensor Arduino Eğim Modülü

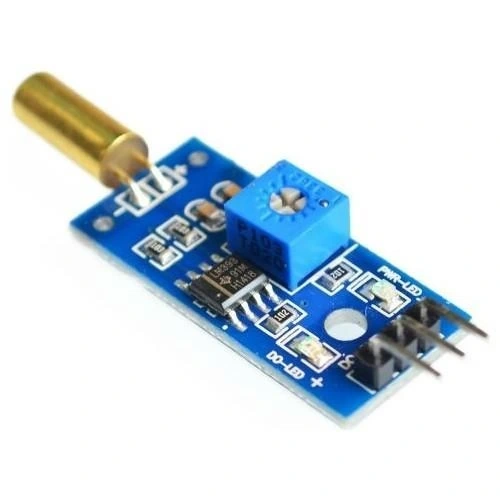

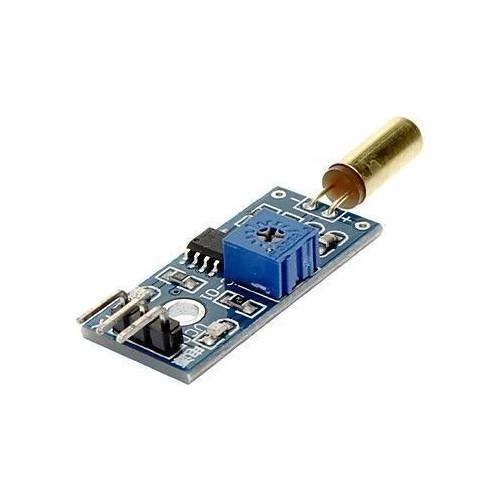

Tilt Sensor Arduino Eğim Modülü, pozisyon ve açı değişimlerini algılayan basit ve etkili bir sensördür. İçindeki metal bilye, eğim değiştiğinde kontakları açıp kapatarak dijital bir sinyal üretir ve hareketi tespit etmeyi mümkün kılar.

Bu kullanışlı modül, hareket algılama, dengeleme, hırsızlık önleme ve oyun kontrolleri gibi projeler için idealdir. Arduino ve diğer mikrodenetleyicilerle sorunsuz çalışan sensör, dijital sinyal çıkışı sağlar.

Entegre LED göstergesi sayesinde sensörün durumunu anında görsel olarak takip edebilirsiniz. Cıva içermeyen yapısı çevre dostu ve güvenli kullanım sunar.

Teknik Özellikler

Tilt Sensor Arduino Eğim Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Mekanik bilye tipi eğim sensörü
• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Tipi: Dijital (HIGH/LOW)
• Eğim Algılama Açısı: Yaklaşık 30° (+/-)
• LED Gösterge: Sensör tetiklendiğinde yanma
• Hassasiyet: Orta (~30-45° eğim)
• Tepki Süresi: <10ms
• Boyutlar: 36mm x 15mm x 7mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Bağlantı Pinleri:
  • VCC - Güç girişi (3.3V-5V)
  • GND - Toprak
  • DO - Dijital çıkış
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Algılama Mekanizması: İletken metal bilye
• Malzeme: PCB ve plastik sensör muhafazası
• Uyumluluk: Arduino, Raspberry Pi, STM32 vb.
• Çalışma Akımı: <15mA

Paket İçeriği

Tilt Sensor Arduino Eğim Modülü paketinde aşağıdaki ürünler bulunmaktadır.

• 1 x Tilt Sensor Arduino Eğim Modülü

Bağlantı ve Kullanım

Tilt Sensor Arduino Eğim Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Eğim sensörünü Arduino'ya bağlamak için şu adımları izleyin:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• DO → Arduino Dijital Pin (örn. D2)

Bağlantı yapıldıktan sonra, sensörün konumu değiştiğinde çıkış sinyalinin değiştiğini görebilirsiniz. Modüller kategorisinden farklı sensörler ve röle kartları ile kombinleyerek çeşitli projeler geliştirebilirsiniz.

Uygulama Alanları

Tilt Sensor Arduino Eğim Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Hırsızlık alarm sistemleri
• Kapı/pencere pozisyon algılama
• Değerli eşya koruma alarmları
• Taşınabilir cihaz güvenliği
• Motosiklet/bisiklet alarm sistemleri

Robotik ve Kontrol

• Dengeleme projeleri
• Robot hareket kontrolü
• Pozisyon algılama sistemleri
• Basit eğim ölçüm cihazları
• Makine güvenlik kontrolleri

İnteraktif Projeler

• Oyun kontrolleri
• İnteraktif sanat enstalasyonları
• Hareket kontrollü ışık sistemleri
• Fiziksel bilgisayar arayüzleri
• STEM eğitim projeleri

Proje Örnekleri

Tilt Sensor Arduino Eğim Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Eğim Kontrollü Araç Güvenlik Sistemi

Arduino Nano, tilt sensörü, buzzer ve GSM modülü kullanarak araç ve motosikletler için basit bir güvenlik sistemi tasarlayabilirsiniz. Tilt sensörü aracın şasisine veya gövdesine monte edilir. Sistem aktifleştirildiğinde, aracın normal pozisyonu referans olarak kaydedilir. Eğer araç çekilmeye, kaldırılmaya veya hareket ettirilmeye çalışılırsa, sensör bu eğim değişimini algılar ve alarm sistemini tetikler. Buzzer yüksek ses çıkararak çevredekileri uyarırken, GSM modülü aracılığıyla araç sahibine konum bilgisi içeren bir SMS gönderilir. Sistem, sahte alarmları önlemek için belirli bir süre devam eden eğim değişikliklerini tespit edecek şekilde programlanabilir. Düşük güç tüketimi sayesinde uzun süre araç aküsünden beslenebilir.

İnteraktif Labirent Oyunu

Arduino UNO, tilt sensörü ve 8x8 LED matris kullanarak fiziksel bir labirent oyunu geliştirebilirsiniz. LED matris üzerinde, labirentin duvarları ve geçiş yolları gösterilir. Oyuncunun kontrol ettiği karakter, tek bir LED ile temsil edilir. Tilt sensörü, oyuncunun oyun platformunu eğimlendirme hareketlerini algılar ve karakterin bu eğime göre hareket etmesini sağlar. Sensörün X ve Y eksenlerindeki eğimi kullanarak karakteri dört yönde hareket ettirebilirsiniz. Oyuncu, karakteri başlangıç noktasından bitiş noktasına, duvarlara çarpmadan ulaştırmaya çalışır. Farklı zorluk seviyelerinde labirentler oluşturulabilir ve başarılı geçişler için bir puan sistemi eklenebilir. Oyunun fiziksel etkileşimi, klasik dijital oyunlardan daha eğlenceli bir deneyim sunar.

Akıllı Su Terazisi ve Açı Ölçer

Arduino Pro Mini, tilt sensörü, OLED ekran ve döner encoder kullanarak hassas bir dijital su terazisi ve açı ölçer tasarlayabilirsiniz. Tilt sensörü, cihazın eğimini kaba olarak tespit eder, ardından MPU6050 gibi bir ivmeölçer/jiroskop sensörü ile hassas açı ölçümü yapılır. OLED ekranda, mevcut eğim açısı hem sayısal değer olarak hem de görsel bir kabarcık terazisi animasyonu ile gösterilir. Döner encoder kullanılarak farklı modlar arasında geçiş yapılabilir: Su terazisi modu, açı ölçer modu ve eğim kaydedici modu. Cihaz bir yüzeye yerleştirildiğinde, yüzeyin yataylık/dikeylik durumunu gösterir ve belirli bir eşik değerinden sapma olduğunda sesli uyarı verebilir. Kompakt ve batarya ile çalışan tasarımı, taşınabilir bir ölçüm aleti olarak kullanımını kolaylaştırır.

Sorun Giderme ve İpuçları

Tilt Sensor Arduino Eğim Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sürekli Yanlış Tetikleme: Sensörü daha sabit bir platformda monte edin ve yazılımda debounce algoritması kullanın.
• Algılama Problemi: Sensörün konumunu değiştirerek hangi yönde eğime duyarlı olduğunu belirleyin ve buna göre monte edin.
• LED Gösterge Çalışmıyor: Güç bağlantılarını kontrol edin ve doğru voltaj sağlandığından emin olun.
• Tutarsız Okumalar: Eğim sonrası iç bilyenin tam yerine oturması için kısa bir bekleme süresi ekleyin.
• Sinyal Kararsızlığı: Dijital girişte dahili pull-up direnci aktifleştirin ve bağlantı kablolarını kısa tutun.

Performans İpuçları

• Daha hassas ölçümler için birden fazla tilt sensörünü farklı yönlerde konumlandırın
• Pil ile çalışan projelerde güç tasarrufu için uyku modunu kullanın ve sadece değişim olduğunda uyanın
• Sensörün monte edileceği yüzeyin düz olduğundan emin olun
• Dış ortam kullanımlarında sensörü nem ve tozdan koruyun
• Çok hassas uygulamalar için tilt sensörü yerine ivmeölçer kullanmayı değerlendirin
