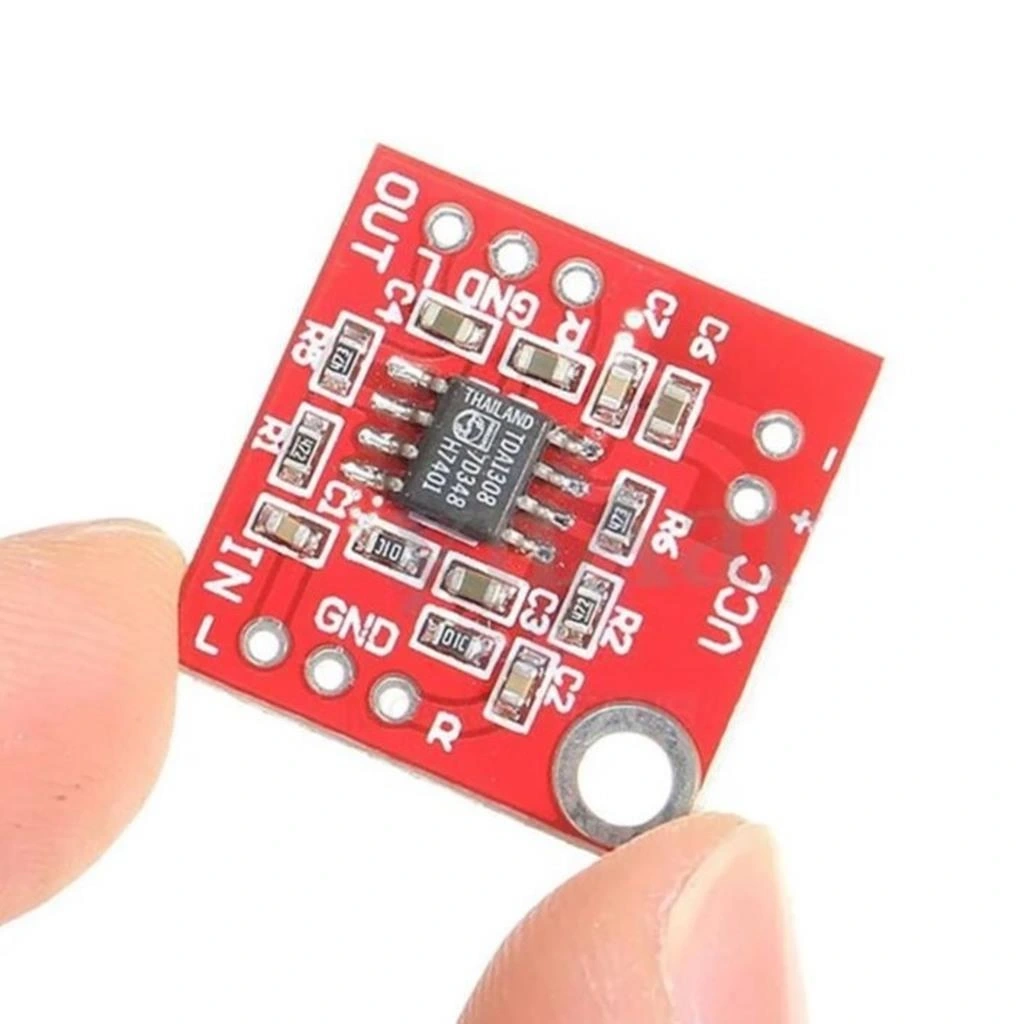

TDA1308 3-6V Stereo Kulaklık Amplifikatörü Modülü

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülü

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülü, taşınabilir ses sistemleri için tasarlanmış yüksek kaliteli, düşük gürültülü bir kulaklık yükseltici devresidir. Philips TDA1308 entegresi etrafında tasarlanan bu modül, kulaklık deneyiminizi önemli ölçüde iyileştirir.

Düşük güç tüketimi ve geniş çalışma voltajı aralığı sayesinde Arduino projeleri ve pille çalışan taşınabilir uygulamalar için idealdir. Stereo çıkışı ile Hi-Fi ses kalitesi sunar.

Düşük distorsiyon ve yüksek sinyal/gürültü oranı ile temiz ve net sesler elde edebilirsiniz. Kompakt boyutları sayesinde küçük cihazlara kolayca entegre edilebilir.

Kulaklık sürücüleri, taşınabilir MP3 çalarlar ve DIY ses projeleri için mükemmel olan bu modül, Modüller kategorisinin ses elektroniği alanındaki kaliteli bir ürünüdür.

---

Teknik Özellikler

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Amplifikatör Entegresi: Philips TDA1308
• Çalışma Voltajı: 1.8V - 3.6V DC
• Çıkış Gücü: 25mW (32Ω yükte)
• Kanal Sayısı: 2 (Stereo)
• Sinyal/Gürültü Oranı (SNR): >95dB
• Harmonik Distorsiyon (THD): 0.1% (tipik)
• Frekans Yanıtı: 20Hz - 20kHz
• Kulaklık Empedansı: 16Ω - 600Ω
• Güç Tüketimi: <10mA (3V besleme, 16Ω yük)
• Çapraz Geçirme (Crosstalk): -75dB (1kHz)
• Giriş Empedansı: 20kΩ
• Giriş Seviyesi: 0,5V - 1V (önerilen)
• Yükseltme (Gain): 2 (6dB)

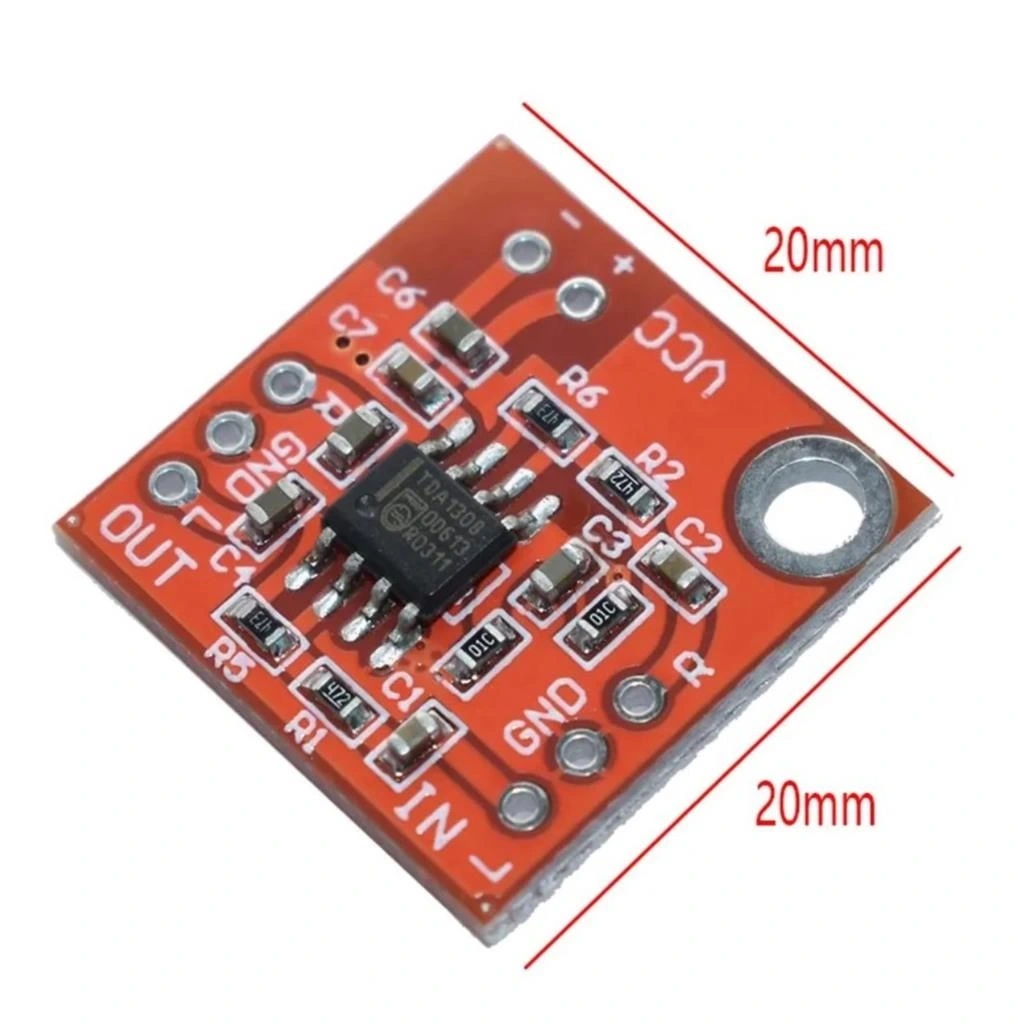

• PCB Boyutları: 27mm x 19mm x 5mm

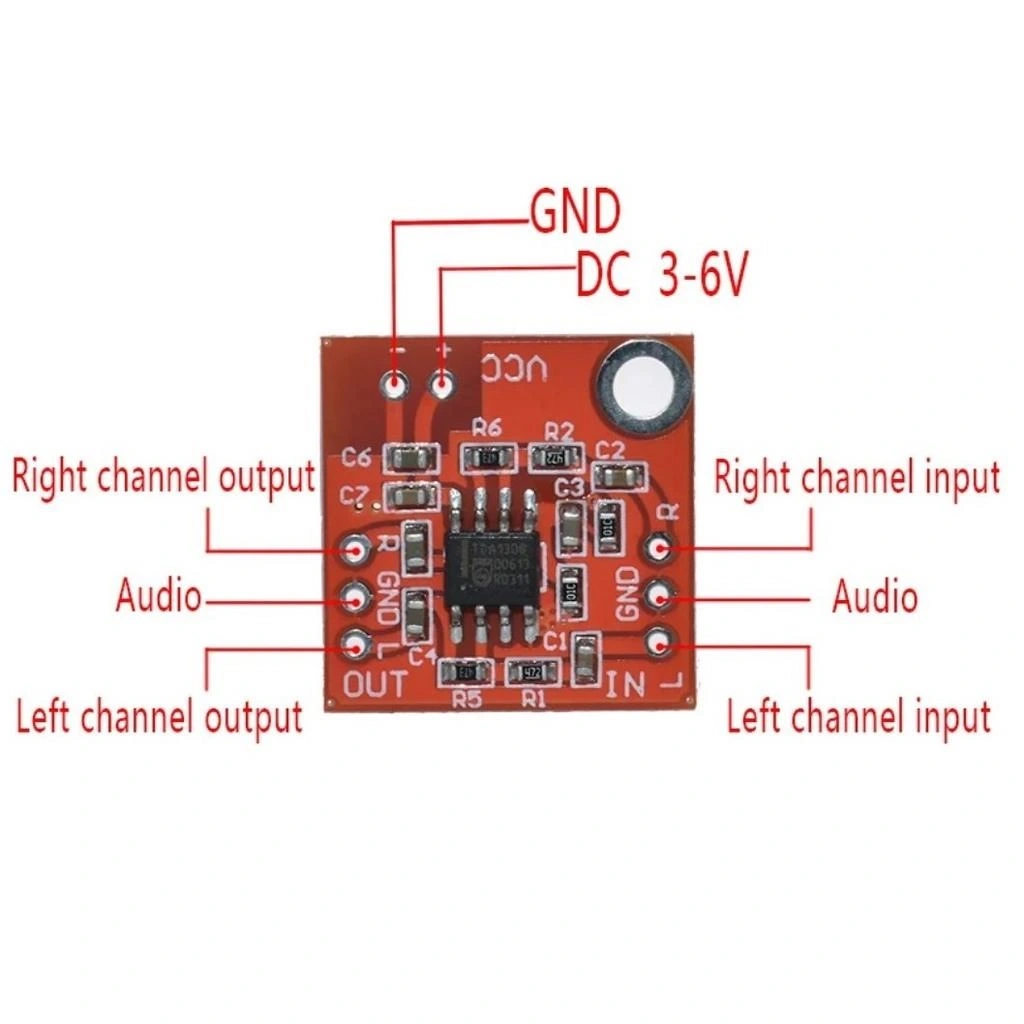

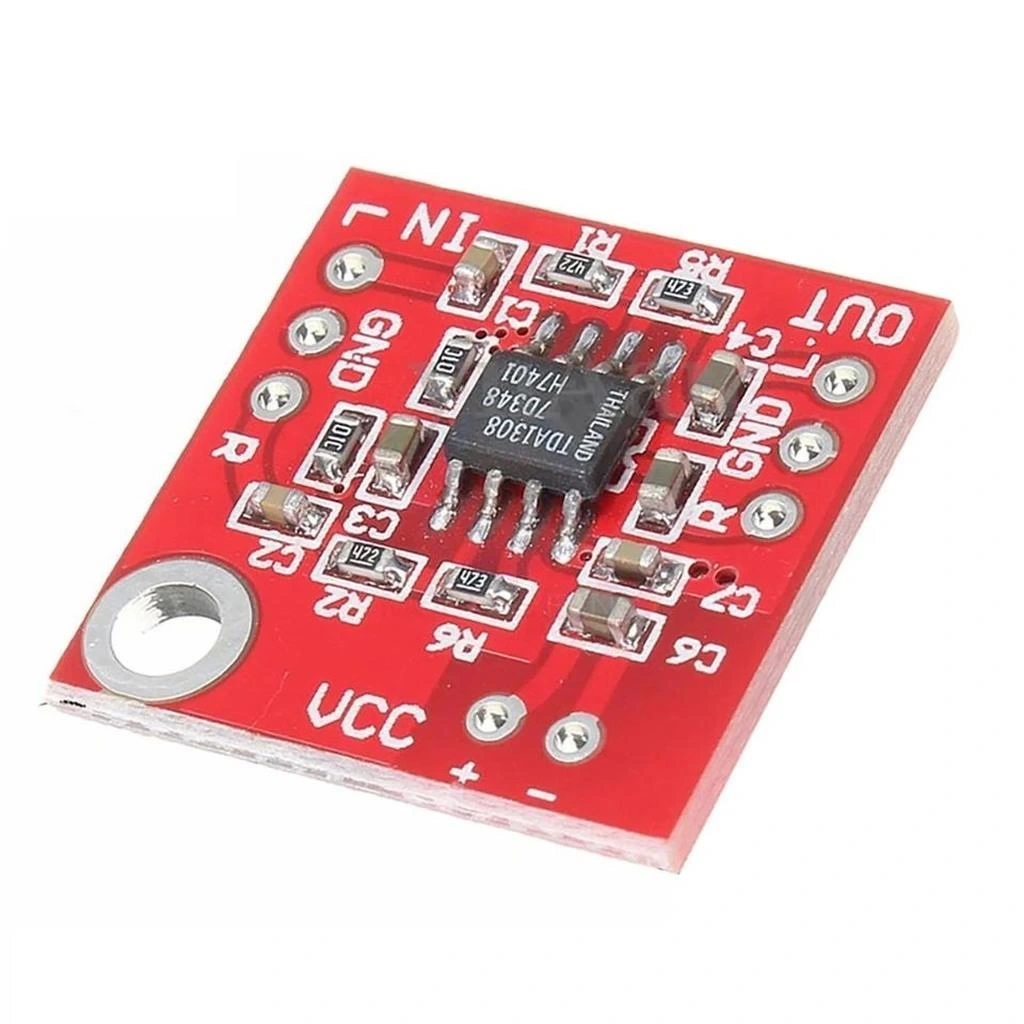

• Bağlantı Pinleri:
  • VCC - Güç girişi
  • GND - Toprak
  • L_IN/R_IN - Sol/Sağ kanal girişi
  • L_OUT/R_OUT - Sol/Sağ kanal çıkışı

---

Paket İçeriği

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülü

---

Bağlantı ve Kullanım

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülünün bağlantı şeması ve kullanım talimatları.

Temel Bağlantılar

TDA1308 modülü aşağıdaki pinlere sahiptir:

• VCC: 1.8V - 3.6V DC besleme (3V ideal)
• GND: Toprak bağlantısı
• L_IN: Sol kanal ses girişi
• R_IN: Sağ kanal ses girişi
• L_OUT: Sol kanal kulaklık çıkışı
• R_OUT: Sağ kanal kulaklık çıkışı

MP3 Çalar/Ses Kaynağı Bağlantısı

Bir ses kaynağından (MP3 çalar, telefon, bilgisayar) bağlantı yapmak için:

1. 3.5mm stereo jak kablosunu ses kaynağına takın
2. Kablonun sol kanal (genellikle beyaz veya kırmızı) ucunu L_IN pinine bağlayın
3. Kablonun sağ kanal (genellikle kırmızı veya siyah) ucunu R_IN pinine bağlayın
4. Kablonun ortak (GND) ucunu modülün GND pinine bağlayın

Kulaklık Bağlantısı

Kulaklık bağlantısı için:

1. 3.5mm stereo jak soketinin sol kanal pinini L_OUT pinine bağlayın
2. Stereo jak soketinin sağ kanal pinini R_OUT pinine bağlayın
3. Stereo jak soketinin ortak (GND) pinini modülün GND pinine bağlayın

Arduino ile Bağlantı

Arduino'dan ses çıkışı almak için:

• VCC → Arduino 3.3V
• GND → Arduino GND
• L_IN → Arduino'nun PWM pini (örneğin pin 3) üzerinden ses çıkışı (RC filtresiyle)
• R_IN → Arduino'nun bir başka PWM pini (örneğin pin 11) üzerinden ses çıkışı (RC filtresiyle)

Arduino'dan analog ses çıkışı için, PWM çıkışlarına basit bir RC filtresi (örneğin, 1kΩ direnç ve 10nF kapasitör) eklemek gerekir.

Ses Kalitesini İyileştirme

Daha iyi ses performansı için aşağıdaki ipuçlarını uygulayabilirsiniz:

• Regüleli bir güç kaynağı kullanın (pil veya düşük gürültülü regülatör)
• VCC ve GND arasına 10µF - 100µF kapasitör ekleyin
• Ses girişleri ve çıkışları için blendajlı kablo kullanın
• Dijital devrelerden veya güç hatlarından gelen elektromanyetik paraziti önlemek için modülü diğer elektronik bileşenlerden uzak tutun
• Giriş sinyalinin çok yüksek olmadığından emin olun (aşırı yükleme distorsiyona neden olabilir)

Volüm Kontrolü Ekleme

Volüm kontrolü eklemek için:

• Her ses giriş hattı (L_IN ve R_IN) ile modül arasına 10kΩ potansiyometre bağlayın
• Potansiyometrenin bir bacağını giriş sinyaline, orta bacağını modülün giriş pinine, diğer bacağını ise GND'ye bağlayın
• Stereo ses için dual (ikili) potansiyometre kullanmak daha iyidir

---

Uygulama Alanları

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Ses Sistemleri

• Pille çalışan kulaklık amplifikatörleri
• DIY MP3 çalarlar
• Taşınabilir radyo projeleri
• Akıllı telefonlar için ses güçlendiriciler
• Elektronik müzik aletleri
• Kablosuz kulaklık sistemleri

Ses Donanımı Projeleri

• Kulaklık preamplifikatörleri
• Ses mikser devreleri
• PC ses kartı iyileştirmeleri
• Özel kulaklık sistemleri
• Stereo monitör devreleri
• Sinyalizasyon ve test ekipmanları

Hobi ve Eğitim Projeleri

• Arduino ses çıkış projeleri
• Elektronik eğitim kitleri
• DIY ses elektroniği projeleri
• Minyatür ses sistemleri
• Konuşma yardımcı cihazları
• Akustik test ekipmanları

---

Proje Örnekleri

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Pille Çalışan Taşınabilir Kulaklık Amplifikatörü

Bu projede, TDA1308 modülü kullanarak pille çalışan, kompakt bir kulaklık amplifikatörü yapabilirsiniz. Bu cihaz, akıllı telefonların veya MP3 çalarların ses çıkışını güçlendirerek daha yüksek kaliteli ve daha güçlü ses elde etmenizi sağlar.

Gerekli bileşenler: TDA1308 Kulaklık Amplifikatörü Modülü, 2xAAA pil yuvası, açma/kapama anahtarı, 3.5mm stereo jak girişi, 3.5mm stereo jak çıkışı, 10kΩ dual potansiyometre, 100µF kapasitör ve küçük bir kutu.

Amplifikatörü iki AAA pil ile besleyerek 3V çalışma voltajı sağlayın. Giriş kısmında 3.5mm jak ve dual potansiyometre ile ses seviyesi kontrolü ekleyin. Çıkışa da bir 3.5mm jak bağlayarak kulaklık bağlantısı yapın. PCB'yi ve pilleri küçük bir plastik veya metal kutuya yerleştirerek taşınabilir bir cihaz oluşturun. Bu basit amplifikatör, yüksek empedanslı kulaklıklarınızı taşınabilir cihazlarla daha iyi kullanmanızı sağlayacak veya düşük çıkış gücüne sahip eski ses cihazlarınızı yeni kulaklıklarla kullanabilmenize olanak tanıyacaktır.

Arduino Tabanlı Dijital Müzik Çalar

Bu projede, TDA1308 modülü ve Arduino kullanarak basit ama etkili bir dijital müzik çalar tasarlayabilirsiniz. SD kart üzerindeki MP3 dosyalarını çalabilen bu sistem, fiziksel kontroller ve OLED ekran ile kullanıcı dostu bir arayüz sunar.

Gerekli bileşenler: Arduino Nano, TDA1308 Kulaklık Amplifikatörü Modülü, DFPlayer Mini MP3 modülü, SD kart, 0.96" OLED ekran, birkaç buton, 10kΩ potansiyometre, LiPo pil ve şarj devresi.

DFPlayer Mini SD karttaki MP3 dosyalarını okuyarak ses verilerini üretir, bu veriler TDA1308 modülüne gönderilir ve kulaklıklara iletilir. Arduino, DFPlayer'ı kontrol eder ve kullanıcı arayüzünü yönetir. OLED ekran, çalan şarkının adını, süresini ve diğer bilgileri gösterir. Butonlar ile şarkı değiştirme, duraklatma ve oynatma fonksiyonları kontrol edilir. Potansiyometre ise ses seviyesini ayarlar. LiPo pil ile beslendiğinde uzun süre çalışabilen kompakt bir müzik çalar elde edersiniz. OLED ekranı kullanan basit ancak etkileyici kullanıcı arayüzü, albüm listesi, ekolayzer ayarları ve şarkı sıralaması gibi özellikler içerebilir.

Aktif Dinleme ve Ses Yönlendirme Cihazı

Bu projede, TDA1308 modülü kullanarak duyma zorluğu yaşayan kişiler veya doğa gözlemcileri için bir aktif dinleme cihazı tasarlayabilirsiniz. Bu cihaz, çevredeki sesleri yükseltir ve kulaklıklara iletir.

Gerekli bileşenler: TDA1308 Kulaklık Amplifikatörü Modülü, yüksek hassasiyetli mikrofonlar (2 adet), mikrofon ön yükselticisi, bant geçiren filtre devresi, 10kΩ potansiyometre, 9V pil, voltaj regülatörü ve koruyucu muhafaza.

Mikrofonlardan gelen sinyaller ön yükseltici ile güçlendirilir ve istenmeyen frekansları azaltmak için filtre devresinden geçirilir. Bu temizlenmiş ses sinyali TDA1308 modülüne gönderilir ve kulaklıklara aktarılır. Potansiyometre ile ses seviyesi ayarlanabilir. 9V pil, 3.3V regülatör ile uygun voltaja düşürülerek modülü besler. İsteğe bağlı olarak, farklı ses karakteristikleri için seçilebilir filtreler eklenebilir. Örneğin, insan sesi için optimize edilmiş bir filtre veya kuş sesleri için yüksek frekans geçiren filtre kullanılabilir. Bu cihaz, konferanslarda konuşmacıyı daha iyi duymak, doğa gözlemlerinde uzak sesleri dinlemek veya hafif işitme kaybı olan kişilere yardımcı olmak için kullanılabilir.

---

Sorun Giderme ve İpuçları

TDA1308 3.6V Stereo Kulaklık Amplifikatörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ses Yok: Güç bağlantılarını kontrol edin. Voltajın 1.8V-3.6V aralığında olduğunu doğrulayın. Giriş ve çıkış kablolarının doğru bağlandığından emin olun. Kulaklığın çalışır durumda olduğunu test edin. Farklı bir ses kaynağı deneyin.
• Düşük Ses Seviyesi: Giriş sinyalinin yeterli seviyede olduğunu kontrol edin. Kulaklığın empedansının uygun olduğundan emin olun (16Ω-600Ω). Besleme voltajını kontrol edin, 3V'a yakın değerler daha iyi performans sağlar. Giriş kablolarının sağlam bağlandığını doğrulayın.
• Ses Bozulması/Distorsiyon: Giriş sinyali çok yüksek olabilir, ses kaynağının seviyesini düşürün. Besleme voltajının stabil olduğunu kontrol edin. VCC ve GND arasına filtreleme kapasitörü ekleyin. Kablolarda kopukluk veya kısa devre olup olmadığını kontrol edin.
• Tek Kanaldan Ses Geliyor: Giriş ve çıkış kablolarını kontrol edin. Stereo jak bağlantılarını doğrulayın. Farklı bir kulaklık deneyin. Ses kaynağının her iki kanaldan da çıkış verdiğinden emin olun. Modülün hasar görmediğini kontrol edin.
• Gürültü/Uğultu/Vızıltı Sesi: Güç kaynağında gürültü olabilir, filtre kapasitörü ekleyin. Topraklama problemleri için bağlantıları kontrol edin. Blendajlı kablo kullanın. Yüksek güçlü elektromanyetik kaynakların (motorlar, trafolar) yakınına kurmaktan kaçının.

Performans İpuçları

• En iyi ses kalitesi için 3V-3.3V regüleli güç kaynağı kullanın
• Gürültüyü azaltmak için tüm ses bağlantılarında blendajlı kablo tercih edin
• Stereo ses dengesini korumak için çift (dual) potansiyometre kullanın
• Pil ömrünü uzatmak için kullanmadığınızda devreden çıkarabileceğiniz bir anahtar ekleyin
• Bas tepkisini artırmak için giriş ve çıkışa uygun değerlerde kapasitör ekleyin
• Amplifikatörün ısınmasını önlemek için uygun bir muhafaza içinde yeterli havalandırma sağlayın

---
