Ses Algılama Modülü - Mikrofon Sensörü (3 Pin - Mavi)

Ses Algılama Modülü, ortamdaki ses şiddetini algılayabilen kompakt bir sensör kartıdır. Üzerinde bulunan hassas elektret mikrofon ve sinyal işleme devresi sayesinde, ses düzeyini algılayıp dijital veya analog çıkış olarak iletebilir.

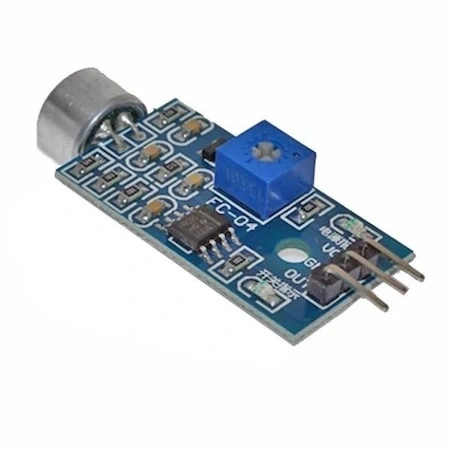

Mavi PCB üzerine monte edilmiş bu 3 pinli modül, basit bağlantısı ve ayarlanabilir hassasiyet özelliği ile projelerinize ses algılama yeteneği kazandırır. Üzerindeki potansiyometre ile hassasiyet eşiğini kolayca ayarlayabilirsiniz.

Arduino ve diğer mikrodenetleyicilerle uyumlu çalışan bu sensör, ses kontrollü aydınlatma, akıllı ev sistemleri ve interaktif robotik projeler için idealdir. Düşük güç tüketimi ve kolay entegrasyonu ile DIY projelerinizde büyük kolaylık sağlar.

Teknik Özellikler

Ses Algılama Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: KY-038 / LM393 tabanlı ses sensör modülü
• Çalışma Voltajı: 3,3V - 5V DC
• Çıkış Tipleri: Analog (AO) ve Dijital (DO) çıkış
• Hassasiyet: Ayarlanabilir (potansiyometre ile)
• Mikrofon Tipi: Elektret kondansatör mikrofon
• Karşılaştırıcı Entegresi: LM393
• Göstergeler: Güç LED'i ve Dijital çıkış durumu LED'i
• Frekans Yanıtı: 20Hz - 20kHz
• Bağlantı Pinleri:
  • VCC: 3,3V-5V güç girişi
  • GND: Toprak
  • DO/AO: Dijital veya Analog çıkış
• PCB Rengi: Mavi
• Boyutlar: 32mm x 17mm x 10mm (yaklaşık)
• Montaj Delikleri: 2 adet. 3mm çap
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Dijital Çıkış: Eşik değeri aşıldığında LOW (0V), aşılmadığında HIGH (VCC)
• Analog Çıkış: 0V - VCC arası değişen voltaj (ses şiddetine bağlı)
• Koruma Devresi: Ters voltaj koruması
• Çalışma Akımı: <5mA

Bağlantı ve Kullanım

Ses Algılama Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Ses Algılama Modülünü Arduino'ya aşağıdaki şekilde bağlayabilirsiniz:

• VCC: Arduino 5V veya 3.3V pinine
• GND: Arduino GND pinine
• DO: Arduino'nun herhangi bir dijital pinine (örn. D2) - dijital okuma için
• AO: Arduino'nun herhangi bir analog pinine (örn. A0) - analog okuma için

Bağlantıları yaptıktan sonra, modül üzerindeki potansiyometre ile hassasiyet ayarını yapabilirsiniz. Hassasiyet ayarını test etmek için, dijital çıkış LED indikatörünü gözlemleyebilirsiniz. Ses seviyesi ayarlanan eşik değerini aştığında LED yanacaktır.

Modülü kullanmak için iki temel yöntem vardır:

1. Dijital Okuma: Belirli bir ses eşiğinin aşılıp aşılmadığını tespit etmek için kullanılır. Modül, ses seviyesi eşik değerini aştığında dijital çıkışı LOW seviyesine çeker.
2. Analog Okuma: Ortamdaki sesin şiddetini daha hassas bir şekilde ölçmek için kullanılır. Analog çıkış, ses şiddetine bağlı olarak değişen bir voltaj değeri üretir.

Sensör, ortam sesine duyarlı olduğu için, yanlış tetiklenmeleri önlemek amacıyla yazılımda gecikme veya filtreleme uygulamak faydalı olabilir. Ayrıca, modülün yerleşimi de önemlidir; ses kaynağına doğru yönlendirilmeli ve elektriksel gürültü kaynaklarından uzak tutulmalıdır.

Uygulama Alanları

Ses Algılama Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Akıllı Ev Sistemleri

• Ses kontrollü aydınlatma
• Alkış ile çalışan cihazlar
• Ses seviyesi monitörleri
• Bebek ağlama dedektörleri

Güvenlik Uygulamaları

• Ses tabanlı alarm sistemleri
• Kırılma ve çarpma dedektörleri
• Ortam ses seviyesi kaydedicileri
• Acil durum ses algılayıcıları

Robotik ve İnteraktif Projeler

• Sese tepki veren robotlar
• İnteraktif oyuncaklar
• Müzik senkronizasyon sistemleri
• Ses görselleştirme projeleri

Proje Örnekleri

Ses Algılama Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Alkışla Kontrol Edilen LED Sistemi

Arduino Nano, ses algılama modülü ve bir röle modülü kullanarak alkışla kontrol edilen bir aydınlatma sistemi geliştirebilirsiniz. Ses sensörünün dijital çıkışını Arduino'nun bir dijital pinine bağlayın. Arduino'nun başka bir dijital pinini röle modülüne bağlayarak lambaları kontrol edin. Mikrodenetleyici programında, ses algılandığında (alkış sesi) rölenin durumunu değiştiren (açık/kapalı) bir toggle fonksiyonu yazın.

Yanlış tetiklenmeleri önlemek için yazılımda debounce tekniği kullanın. Sisteme iki ardışık alkış algılama özelliği ekleyerek hassasiyeti artırabilirsiniz. Bu şekilde, tek alkış yerine belirli bir zaman aralığında (örneğin 1 saniye içinde) iki alkış sesinin algılanması gerekir.

Projeye bir OLED ekran ekleyerek, sistemin durumunu ve son algılanan ses seviyesini görüntüleyebilirsiniz. Bu sistem, masa lambası, yatak odası ışıkları veya herhangi bir elektrikli cihazı kontrol etmek için kullanılabilir.

Ses Seviyesi Ölçer ve Kayıt Cihazı

Arduino Uno, ses algılama modülü, RTC modülü ve SD kart modülü kullanarak ortam ses seviyesi izleme ve kayıt sistemi yapabilirsiniz. Ses sensörünün analog çıkışını Arduino'nun bir analog pinine bağlayın. Arduino, belirli aralıklarla (örneğin her 5 saniyede bir) ses seviyesini okuyup, RTC modülünden alınan zaman damgasıyla birlikte SD karta kaydedebilir.

16x2 LCD ekran ekleyerek mevcut ses seviyesini ve maksimum değeri görüntüleyebilirsiniz. Belirli bir eşik değerini aşan ses seviyeleri için özel kayıt yapacak şekilde programlanabilir. Sisteme bir WiFi modülü (ESP8266) ekleyerek verileri buluta gönderebilir veya uzaktan izleme yapabilirsiniz.

Bu proje, ofisler, sınıflar, hastaneler gibi ses seviyesinin önemli olduğu ortamlarda kullanılabilir. Ayrıca, endüstriyel alanlarda makine gürültüsü izleme veya çevresel gürültü ölçümü için de adapte edilebilir.

Müzik Senkronizasyonlu LED Şerit

Arduino Nano, ses algılama modülü ve WS2812B RGB LED şerit kullanarak müziğe tepki veren bir aydınlatma sistemi oluşturabilirsiniz. Ses sensörünün analog çıkışını Arduino'nun analog pinine bağlayın. WS2812B LED şeridin kontrol pinini bir dijital pine bağlayın. Ses seviyesi verilerini işlemek için Fast Fourier Transform (FFT) kütüphanesi kullanarak basit bir frekans analizi yapabilirsiniz.

Arduino programında, algılanan ses seviyesine göre LED'lerin rengini ve parlaklığını değiştiren bir algoritma yazın. Düşük ses seviyeleri için mavi, orta seviyeler için yeşil ve yüksek seviyeler için kırmızı renk kullanabilirsiniz. Ayrıca, ses şiddetine göre LED'lerin sayısını artırıp azaltarak bir seviye göstergesi oluşturabilirsiniz.

Projeye bir potansiyometre ekleyerek sistemin hassasiyetini manuel olarak ayarlama özelliği ekleyebilirsiniz. Bu sistem, partilerde, ev sinema sistemlerinde veya müzik stüdyolarında ambiyans aydınlatması olarak kullanılabilir.

Sorun Giderme ve İpuçları

Ses Algılama Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensor Tepki Vermiyor: Güç bağlantılarını kontrol edin, potansiyometreyi yeniden ayarlayın.
• Sürekli Tetikleniyor: Hassasiyet ayarını azaltın, yazılımda filtreleme yapın.
• Zayıf Hassasiyet: Mikrofonun önündeki engelleri kaldırın, güç kaynağı voltajını kontrol edin.
• Dengesiz Çıkış: Güç kaynağına bir bypass kapasitörü ekleyin, sensörü gürültü kaynaklarından uzaklaştırın.
• Yanlış Okumalar: Analog okumalarda ortalama değer alın, dijital gürültü filtreleme algoritması kullanın.

Performans İpuçları

• Sensörü ses kaynağına doğru yönlendirin ve yakın mesafede konumlandırın.
• Yazılımda birden fazla okuma yapıp ortalamasını alarak daha kararlı sonuçlar elde edin.
• Belirli frekanslara odaklanmak için yazılımsal filtreler kullanın.
• Zamana bağlı tetikleme algoritmaları kullanarak yanlış alarmları azaltın.
• Kablo uzunluklarını minimumda tutarak sinyal bozulmalarını önleyin.

Paket İçeriği

• 1 x Ses Algılama Modülü (3 Pin - Mavi)
