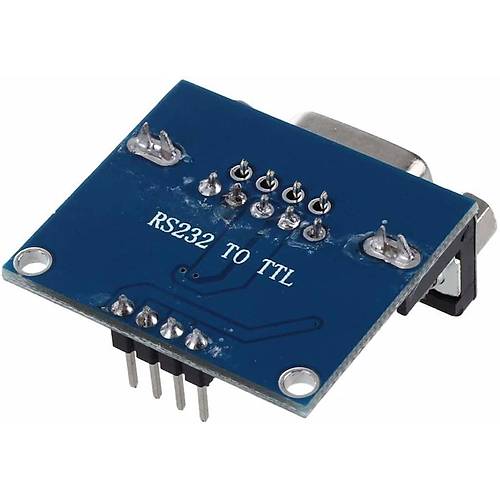

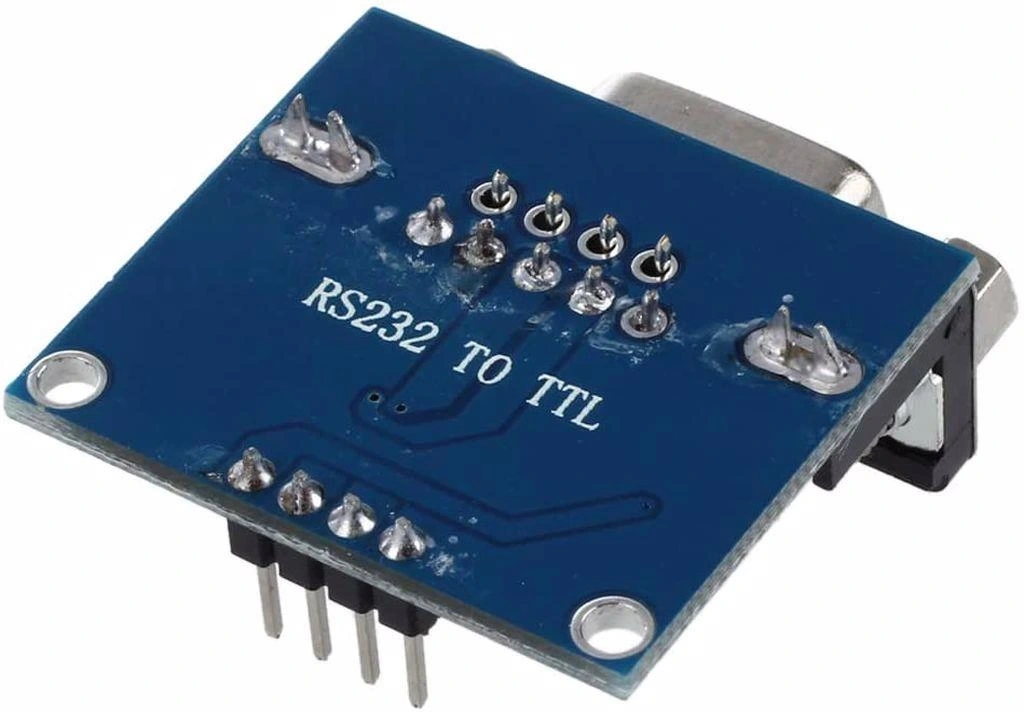

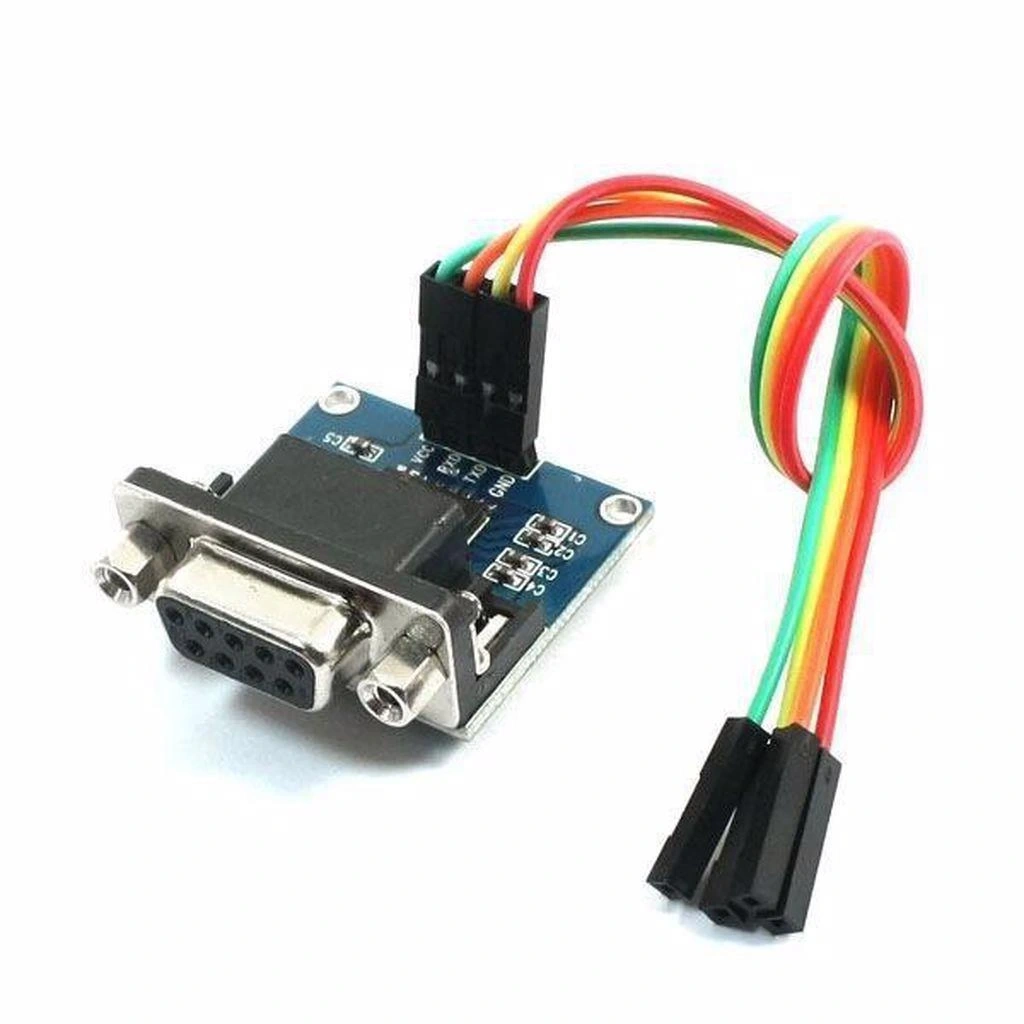

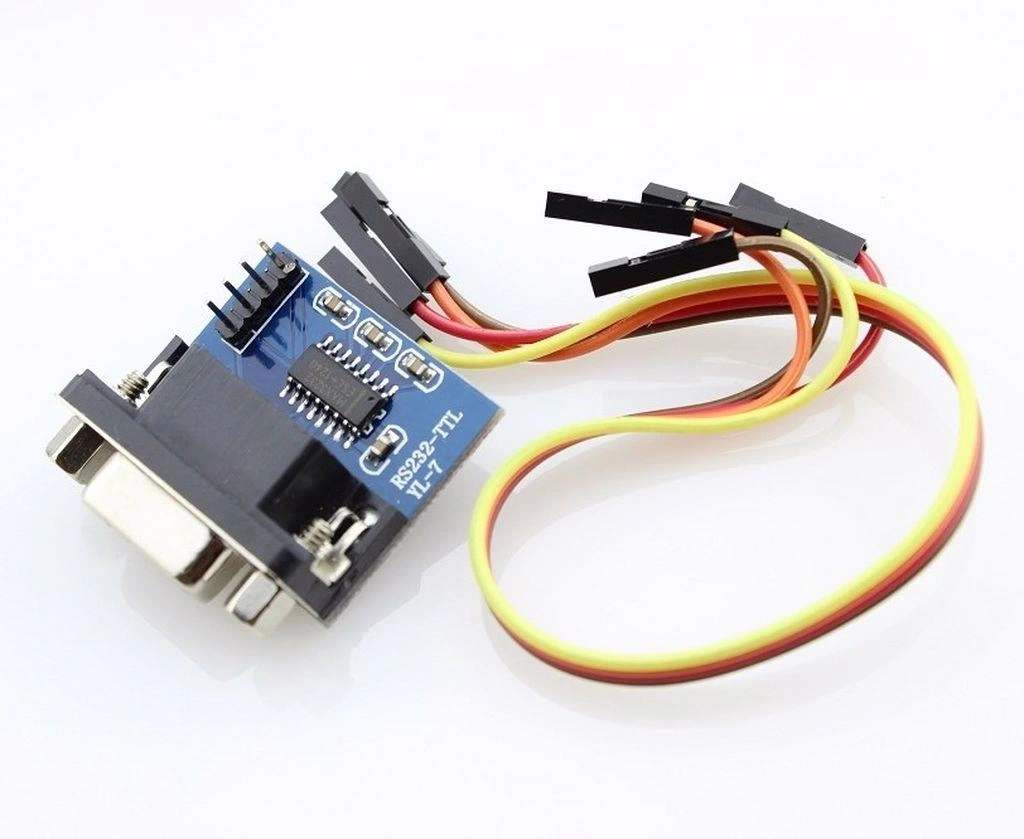

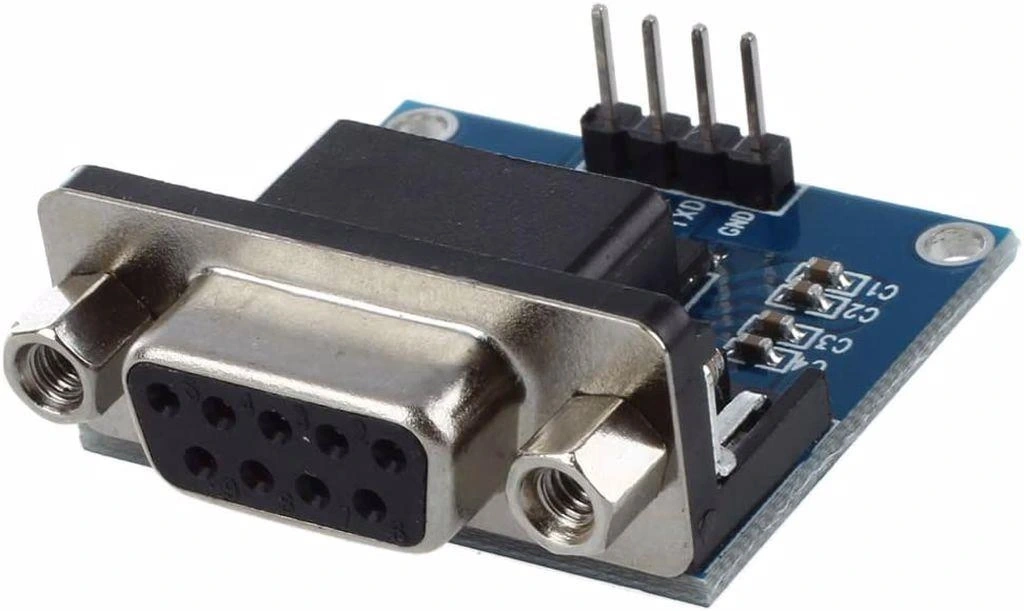

RS232 TTL Çevirici Kartı Kablolu

RS232 TTL Çevirici Kartı (Kablolu)

RS232 TTL Çevirici Kartı, seri port haberleşmesinde RS232 ve TTL seviyeleri arasında dönüşüm yapan kullanışlı bir modüldür. MAX3232 entegresi kullanan bu çevirici kartı, bilgisayar ile mikrodenetleyiciler arasında güvenilir veri iletişimi sağlar.

Arduino projeleri için ideal olan bu modül, USB portu bulunmayan mikrodenetleyicilere bilgisayarınızdan seri iletişim kurmanıza olanak tanır. Küçük boyutu ve hazır kablo setiyle hızlıca kullanıma başlayabilirsiniz.

RS232 TTL Çevirici Kartı, endüstriyel ekipmanlar, modüller ve sensörlerle iletişim kurmanızı sağlayan hayati bir ara yüz aracıdır. Çift yönlü veri aktarımı sayesinde hem okuma hem de yazma işlemlerini kolaylıkla gerçekleştirebilirsiniz.

Teknik Özellikler

RS232 TTL Çevirici Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Entegre: MAX3232 veya eşdeğeri
• Voltaj Seviyesi (TTL): 3,3V - 5V
• Voltaj Seviyesi (RS232): ±15V (standart RS232 seviyeleri)
• Besleme Gerilimi: 3.3V - 5V DC
• Baud Hızı: 300bps - 115200bps
• TTL Pinleri: VCC, GND, RX, TX
• RS232 Bağlantısı: DB9 dişi konnektör
• Çalışma Sıcaklığı: -40°C ~ +85°C
• PCB Boyutları: 25mm x 25mm x 10mm (yaklaşık)
• Kablo Uzunluğu: 15cm (TTL tarafı), 30cm (RS232 tarafı)
• Çevrim Kapasitesi: TX/RX tam çift yönlü
• ESD Koruması: 15kV'a kadar koruma
• Montaj Delikleri: 2 adet, 2mm çap.
• Ek Özellikler: Çip otomatik kapanma modu, düşük güç

Paket İçeriği

• 1 adet RS232 TTL Çevirici Kartı

Bağlantı ve Kullanım

RS232 TTL Çevirici Kartının mikroişlemcilere ve bilgisayara bağlantı şeması ve kullanım talimatları.

RS232 TTL Çevirici Kartını bağlamak için aşağıdaki adımları izleyin:

• Güç Bağlantısı: TTL tarafındaki VCC pini mikrodenetleyicinizin 3.3V veya 5V pinine, GND pini de GND pinine bağlanmalıdır.
• Sinyal Bağlantıları: Mikrodenetleyicinizin TX pini, çevirici kartın RX pinine; RX pini ise çevirici kartın TX pinine bağlanmalıdır.
• RS232 Bağlantısı: DB9 konektörü bilgisayarınızın seri portuna veya RS232 arayüzü olan cihaza takılır.
• Baud Hızı Ayarı: Terminal programında ve mikrodenetleyicide aynı baud hızını ayarlayın (genellikle 9600 veya 115200).

Bir Arduino ile seri haberleşme örneği:

Yazılım tarafında, Arduino Serial kütüphanesini kullanarak mikrodenetleyici programınızı aşağıdaki gibi ayarlayabilirsiniz:

Arduino terminal programında veri göndermek ve almak için 9600 baud hızında haberleşme kurar. Seri port üzerinden gelen her karakteri geri yansıtır ve "Echo: " öneki ekler.

Uygulama Alanları

RS232 TTL Çevirici Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Geliştirme

• Programlama ve hata ayıklama işlemleri
• Seri monitör üzerinden cihaz durumu izleme
• Sensör verilerini bilgisayara aktarma
• USB portu olmayan mikrodenetleyicilere erişim

Endüstriyel Otomasyon

• PLC ve endüstriyel cihazlarla haberleşme
• Eski seri port ekipmanlarını modern sistemlere bağlama
• Üretim hattı izleme ve kontrol sistemleri
• SCADA sistemleri ile entegrasyon

IoT ve Sensör Ağları

• Uzaktan veri toplama sistemleri
• Sensör ağlarından veri okuma
• Gateway cihazlarla iletişim
• Kablosuz modülleri yapılandırma

Proje Örnekleri

RS232 TTL Çevirici Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Endüstriyel Cihaz Veri Kaydedici

RS232 TTL Çevirici Kartı ile eski bir endüstriyel ekipmandan veri toplayabilirsiniz. Bir Arduino kartı kullanarak, cihazdan gelen RS232 verilerini çevirici aracılığıyla mikrodenetleyiciye aktarabilirsiniz. Bu veriler işlendikten sonra SD karta kaydedilebilir veya WiFi/Ethernet modülü aracılığıyla bulut sistemlere gönderilebilir. Bu sistem, eski makineleri endüstri 4.0 standardına uygun hale getirmek için mükemmel bir çözümdür.

GPS Veri Okuyucu

RS232 çıkışlı GPS modülünden konum verilerini almak için çevirici kartı kullanabilirsiniz. GPS modülünden gelen NMEA formatındaki veriler, çevirici kart üzerinden Arduino veya ESP8266 gibi bir mikrodenetleyiciye aktarılır. Bu veriler işlenerek konum, hız ve zaman bilgileri çıkarılabilir. Oluşturulan sistem, araç takip cihazları, meteoroloji istasyonları veya jeolojik izleme sistemleri için temel oluşturabilir.

Çoklu Sensör İzleme İstasyonu

Birden fazla RS232 arayüzlü sensörü mikrodenetleyici sisteminize bağlamak için birkaç çevirici kart kullanabilirsiniz. Modüller aracılığıyla sıcaklık, nem, basınç, gaz seviyeleri gibi çeşitli veriler eş zamanlı olarak toplanabilir. Veriler işlendikten sonra LCD ekranda gösterilebilir veya uzak bir sunucuya iletilebilir. Bu sistem, tarım, çevre izleme veya endüstriyel proses kontrolü için kullanılabilir.

Sorun Giderme ve İpuçları

RS232 TTL Çevirici Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Veri İletilmiyor: TX ve RX pinlerinin çapraz bağlandığından emin olun.
• Karmaşık Karakterler: Her iki tarafta da aynı baud hızı, parite ve stop biti ayarlarını kullanın.
• Zayıf Sinyal: Kablo uzunluğunu 15 metrenin altında tutun veya daha uzun mesafeler için tekrarlayıcı kullanın.
• Voltaj Uyumsuzluğu: TTL tarafı için uygun voltaj seviyesini (3.3V veya 5V) seçtiğinizden emin olun.
• Gürültü Sorunu: Yüksek elektromanyetik gürültü olan ortamlarda blendajlı kablo kullanın.

Performans İpuçları

• Güvenilir veri akışı için handshaking sinyallerini kullanın.
• Uzun kablolamalarda düşük baud hızları tercih edin.
• EMI azaltmak için çevirici kartı güç kaynaklarından uzak tutun.
• Önemli uygulamalarda veri bütünlüğü için CRC veya checksum kontrolü ekleyin.
• Kritik sistemlerde güç kesilmesine karşı yedek güç kaynağı kullanın.
