PL2303 USB-TTL Seri Dönüştürücü RS232 Çevirici

PL2303 USB-TTL Seri Dönüştürücü RS232 Çevirici

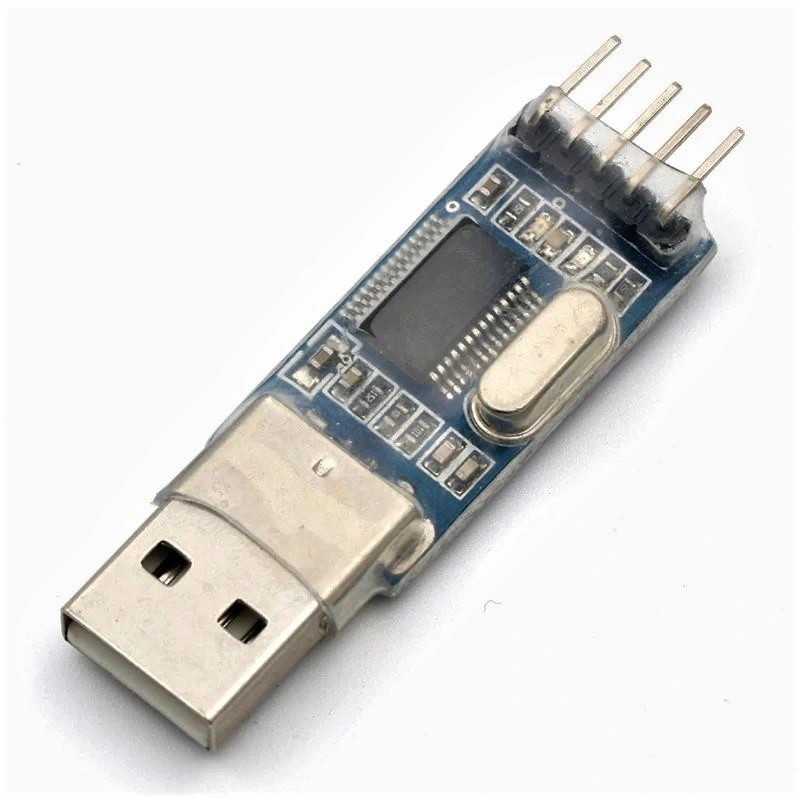

PL2303 USB-TTL Seri Dönüştürücü, bilgisayarınızın USB portunu TTL seviyesi seri iletişim hattına dönüştüren kullanışlı bir modüldür. Prolific PL2303HX çip setine sahip bu dönüştürücü, Arduino, mikrodenetleyiciler ve seri haberleşme kullanan diğer cihazlarla kolayca iletişim kurmanızı sağlar. Haberleşme modülleri arasında yer alan bu ürün, RX/TX pinleri üzerinden verileri hızlı ve güvenilir şekilde aktarır.

Kompakt tasarımı ve 4 pinli bağlantı yapısıyla (RXD, TXD, VCC, GND) elektronik projelere kolay entegrasyon sağlar. Arduino kartlarının programlanması, GPS modülleri, Bluetooth modülleri, GSM/GPRS modülleri ve seri UART haberleşme kullanan diğer cihazların bilgisayara bağlanmasında tercih edilir. Windows, Mac OS ve Linux gibi tüm yaygın işletim sistemleriyle uyumludur. 3.3V ve 5V çalışma voltaj seçeneği sunar.

Elektronik projelerinizde seri haberleşme hata ayıklama, firmware güncelleme ve veri aktarımı gibi işlemler için ideal bir çözümdür. Modül üzerindeki LED göstergeler, veri iletimi sırasında RX/TX aktivitesini görsel olarak izlemenizi sağlar. Elektronik projelerinizde kullanacağınız bu dönüştürücü, her proje kutusunda bulundurulması gereken temel bir bileşendir. Kullan-at mini USB kablosu dahil olan paket, hemen kullanıma başlamanızı sağlar.

---

Teknik Özellikler

PL2303 USB-TTL Seri Dönüştürücü RS232 Çevirici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip Seti: Prolific PL2303HX
• Arayüz: USB 2.0 Tam Hız
• Veri Hızı: 300bps - 921.6Kbps
• Çalışma Voltajı: 3.3V/5V (seçilebilir)
• Veri Akışı: Çift yönlü (full-duplex)

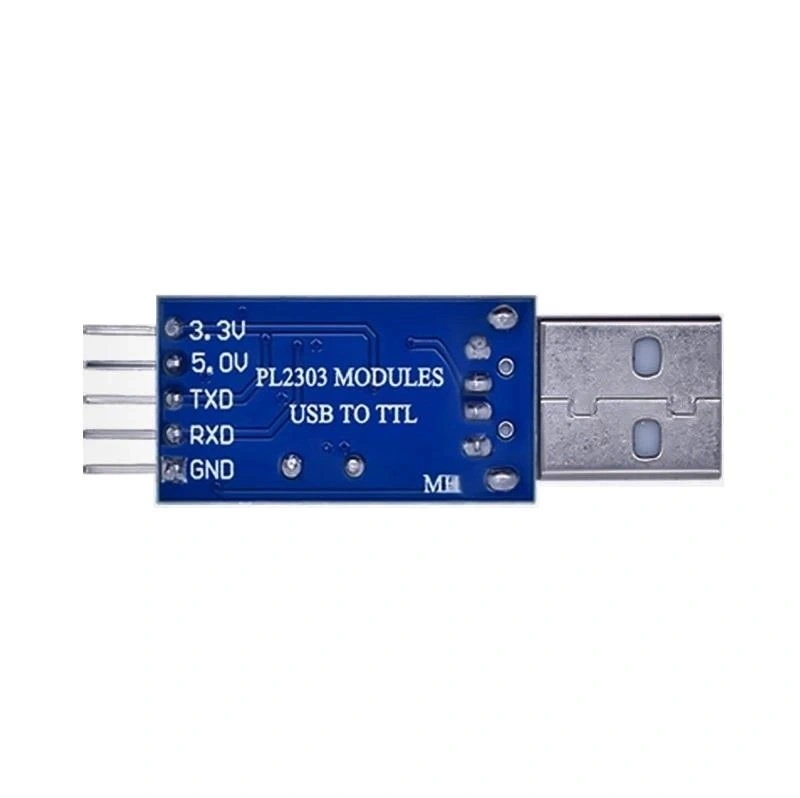

• I/O Pinleri: TXD, RXD, GND, VCC
• Güç Çıkışı: 500mA (maksimum)
• Çip Voltajı: 3.3V
• Mantık Voltajı: 3.3V/5V (jumper ile seçilebilir)
• Sinyal Göstergeleri: RX/TX LED'leri
• USB Bağlantısı: Mini-USB
• İşletim Sistemi Desteği: Windows XP/Vista/7/8/10, Mac OS, Linux
• Veri Bitleri: 5, 6, 7, 8
• Stop Bitleri: 1, 1.5, 2
• Parite Kontrolü: Yok, Çift, Tek, İşaretli, Boşluk
• Akış Kontrolü: Yok, RTS/CTS, DSR/DTR, XON/XOFF
• Çalışma Sıcaklığı: 0°C ile 70°C arası
• Boyutlar: 63mm × 18mm × 13mm

Paket İçeriği

• 1 x PL2303 USB-TTL Seri Dönüştürücü Modülü

---

Bağlantı ve Kullanım

PL2303 USB-TTL Seri Dönüştürücü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Temel Bağlantı

PL2303 dönüştürücünün temel bağlantı şeması:

• USB Bağlantısı: Mini USB kablosunu modüle ve bilgisayarınıza bağlayın.
• Voltaj Seçimi: Jumper ile 3.3V veya 5V lojik seviyesini hedef cihaza uygun olarak ayarlayın.
• RX-TX Bağlantısı: Modülün TX pini → Hedef cihazın RX pini, Modülün RX pini → Hedef cihazın TX pini.
• GND Bağlantısı: Modülün GND pini → Hedef cihazın GND pini (ortak toprak hattı gereklidir).

Arduino ile Kullanım

PL2303 dönüştürücünün Arduino ile kullanımı:

• Programlama Modu: Arduino'nun RESET ve GND pinlerini kısa devre yaparak (veya 100nF kondansatör kullanarak) bootloader moduna geçirebilirsiniz.
• Temel Bağlantı: PL2303 TX → Arduino RX, PL2303 RX → Arduino TX, PL2303 GND → Arduino GND.
• Serial Monitor: Arduino IDE'deki Seri Port Monitörü ile aynı baud rate'i seçerek haberleşmeyi test edebilirsiniz.
• Güç Bağlantısı: Arduino'yu USB üzerinden veya PL2303'ün VCC pini üzerinden besleyebilirsiniz (ancak yüksek akım gerektiren projelerde harici güç kaynağı tercih edilmelidir).

Terminal Yazılımları

Seri port haberleşmesi için kullanılabilecek terminal yazılımları:

• PuTTY: Çok fonksiyonlu, ücretsiz terminal emülatörü. COM port bağlantısını destekler.
• Tera Term: Kullanımı kolay, özelleştirilebilir seri terminal yazılımı.
• Arduino IDE Serial Monitor: Basit seri port iletişimi için yeterli fonksiyonlar sunar.
• RealTerm: Hex ve binary veri görüntüleme için gelişmiş özelliklere sahip terminal.

---

Uygulama Alanları

PL2303 USB-TTL Seri Dönüştürücü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Programlama ve Debug

Mikrodenetleyicilerin programlanması ve hata ayıklama işlemleri:

• Arduino Bootloader İletişimi: Arduino kartlarını programlama ve seri port üzerinden hata ayıklama.
• ESP8266/ESP32 Programlama: WiFi modüllerinin firmware yükleme ve serial debug işlemleri.
• STM32 ve PIC Hata Ayıklama: UART üzerinden çeşitli mikrodenetleyicilerde debug işlemleri.
• Raspberry Pi Seri Konsol: Raspberry Pi'nin seri konsol portu üzerinden erişim sağlama.

IoT ve Kablosuz Modül Konfigürasyonu

Kablosuz haberleşme modüllerinin ayarlanması ve kontrolü:

• Bluetooth Modül Ayarları: HC-05 ve HC-06 gibi Bluetooth modüllerinin AT komutlarıyla konfigürasyonu.
• GSM/GPRS Modem Kontrolü: SIM800, SIM900 gibi GSM modüllerinin programlanması ve kontrolü.
• RF Modül Yapılandırması: nRF24L01, LoRa gibi kablosuz modüllerin ilk ayarlarının yapılması.
• Zigbee Koordinatör Ayarları: XBee modüllerinin yapılandırılması ve firmware güncellemesi.

Endüstriyel Cihaz İletişimi

Endüstriyel cihazlarla iletişim ve veri toplama:

• PLC ve RTU Bağlantısı: Endüstriyel kontrol sistemlerine seri port üzerinden erişim.
• Sensör Veri Toplama: UART arayüzlü sensörlerden bilgisayara veri aktarımı.
• Ölçüm Cihazları: Multimetre, spektrum analizörü gibi cihazlardan veri alınması.
• HMI Panelleri: İnsan-makine arayüzü panellerinin konfigürasyonu ve programlanması.

Hobi ve DIY Elektronik

Hobi ve kendin yap elektronik projelerinde kullanım:

• GPS Modül Okuma: GPS modüllerinden NMEA verisini bilgisayara aktarma.
• EEPROM Programlama: Seri arayüzlü EEPROM çiplerinin programlanması.
• LCD Panel Kontrolü: Seri arayüzlü LCD panellerin test edilmesi ve kontrolü.
• Rover/Drone Haberleşmesi: Uzaktan kontrol edilen araçlarla veri alışverişi.

---

Örnek Projeler

PL2303 USB-TTL Seri Dönüştürücü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Bootloader Yükleme İstasyonu

Çıplak ATmega çiplerine Arduino bootloader yükleme sistemi:

• Gerekli Malzemeler: PL2303 USB-TTL dönüştürücü, ATmega328P çipi, 16MHz kristal, 22pF kapasitörler, breadboard, jumper kablolar.
• Bağlantı Şeması: PL2303'ün TX, RX, GND pinlerinin ATmega'nın ilgili pinlerine bağlanması, kristal ve kapasitörlerin doğru yerleşimi.
• Yazılım Ayarları: Arduino IDE'de "Arduino as ISP" seçeneği ile bootloader yükleme işlemi.
• İleri Seviye: ZIF soketli, çoklu programlama destekli PCB tasarımı ile birden fazla çip programlama istasyonu.

Kablosuz Sensör Ağı Monitörü

Dağıtık sensörlerden veri toplayan kablosuz sistem projesi:

• Gerekli Malzemeler: PL2303 dönüştürücü, NRF24L01 veya LoRa kablosuz modülü, Arduino Nano/Pro Mini, çeşitli sensörler.
• Sistem Mimarisi: Uzak sensör nodları → Merkezi alıcı → PL2303 → Bilgisayar veri kaydı.
• Yazılım Özellikleri: Processing veya Python ile gerçek zamanlı veri görselleştirme, veritabanına kayıt.
• Uygulama Alanları: Ev otomasyonu, çevre izleme, tarımsal veri toplama, endüstriyel süreç izleme.

GPS Tabanlı Hareket Kaydedici

Konum verilerini kaydeden ve görselleştiren sistem:

• Gerekli Malzemeler: PL2303 dönüştürücü, GPS modülü (NEO-6M vb.), SD kart modülü, Arduino UNO/Mega.
• Veri Akışı: GPS → Arduino → PL2303 → PC (gerçek zamanlı izleme) veya GPS → Arduino → SD kart (kayıt).
• Yazılım Çözümü: Python/MATLAB ile konum verisini harita üzerinde görselleştirme, rota analizi.
• Genişletme İmkanları: GSM modülü ile uzaktan izleme, ivmeölçer ile hareket tespiti, web arayüzü.

Çoklu Protokol Terminal Programı

Farklı cihazlarla haberleşebilen özelleştirilmiş terminal yazılımı:

• Gerekli Malzemeler: PL2303 dönüştürücü, çeşitli seri haberleşmeli cihazlar.
• Yazılım Geliştirme: Python/C#/Java ile özel terminal programı geliştirme, otomatik komut gönderimi.
• Protokol Desteği: Modbus, NMEA, AT komutları, özel binary protokoller için parserlama.
• Kullanıcı Arayüzü: Komut makroları, veri yorumlama, grafik gösterimi, log dosyası oluşturma.

---

Sorun Giderme ve Bakım

PL2303 USB-TTL Seri Dönüştürücü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

PL2303 dönüştürücüsü kullanırken karşılaşılabilecek sorunlar ve çözümleri:

• Cihaz Tanınmama: En güncel sürücüleri prolific.com.tw adresinden veya güvenilir kaynaklardan indirip yükleyin. Sahte çiplere karşı dikkatli olun.
• İletişim Hatası: Baud rate, veri biti, stop biti ve parite ayarlarının her iki tarafta da aynı olduğundan emin olun.
• Voltaj Uyumsuzluğu: Hedef cihazın voltaj seviyesine uygun jumper ayarını (3.3V veya 5V) seçtiğinizden emin olun.
• RX/TX Karışıklığı: PL2303'ün TX pini hedef cihazın RX pinine, RX pini ise TX pinine bağlanmalıdır.

Çip Sürücü Sorunları

PL2303 çip sürücüleriyle ilgili bilinen sorunlar ve çözümleri:

• Windows Uyumluluk: Windows 10/11'de PL2303 sürücüsü sorunları yaşanabilir, en güncel sürücüleri kullanın.
• Sahte Çip Tespiti: Bazı yeni Windows sürümleri sahte PL2303 çiplerini engeller, daha eski sürücü sürümleri denenebilir.
• Sürücü Temizliği: Sorun yaşandığında sürücüyü tamamen kaldırıp yeniden yükleyin, USBDeview gibi araçlar kullanılabilir.
• Linux Çözümü: Linux sistemlerde genellikle ek sürücü gerekmez, sorun yaşanırsa "modprobe pl2303" komutu denenebilir.

İletişim Kalitesini Artırma

Seri iletişimin güvenilirliğini ve kalitesini artırma yöntemleri:

• Kablo Kalitesi: Yüksek kaliteli, kısa USB kablolar kullanarak sinyal bozulmalarını azaltın.
• EMI Azaltma: Dönüştürücü ve bağlantı kablolarını güçlü elektromanyetik kaynaklardan uzak tutun.
• Toprak Döngüsü Önleme: Sistemde tek toprak noktası kullanın, çoklu topraklama yapmaktan kaçının.
• Terminal Ayarları: Flow control (akış kontrolü) ayarlarını doğru yapılandırın, yüksek hızlarda XON/XOFF veya RTS/CTS kullanmayı değerlendirin.

Uzun Ömürlü Kullanım

PL2303 dönüştürücünün ömrünü uzatmak ve sorunsuz kullanım için öneriler:

• ESD Koruması: Statik elektrik boşalmasına karşı önlem alın, bağlantı yaparken cihazların gücünü kesin.
• Bağlantı/Çıkarma: USB kablosunu sıkça takıp çıkarmaktan kaçının, konektörlerin yıpranmasını engelleyin.
• Uygun Saklama: Kullanılmadığında kuru, statik elektrikten arındırılmış bir ortamda saklayın.
• Aşırı Isınma Önleme: Uzun süreli veri aktarımlarında ısınma olabilir, havalandırma sağlayın.

---
