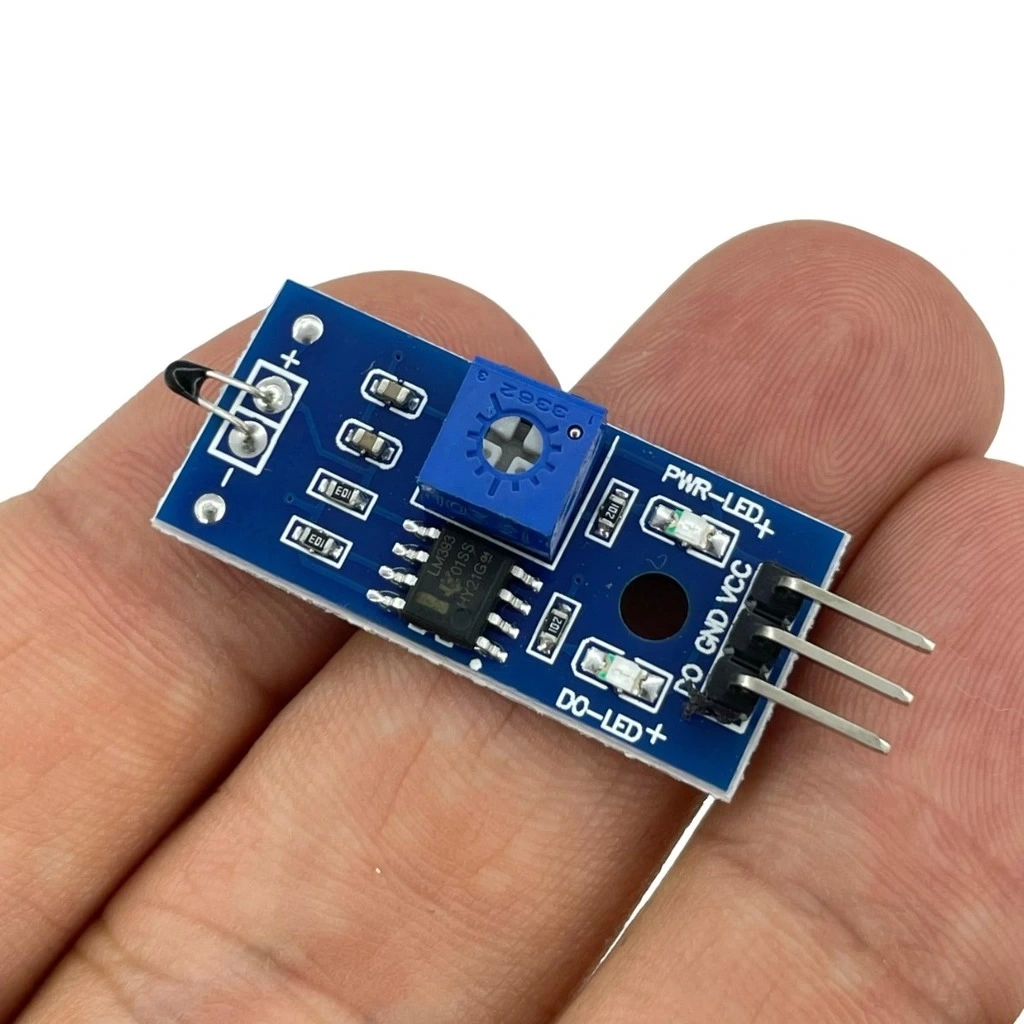

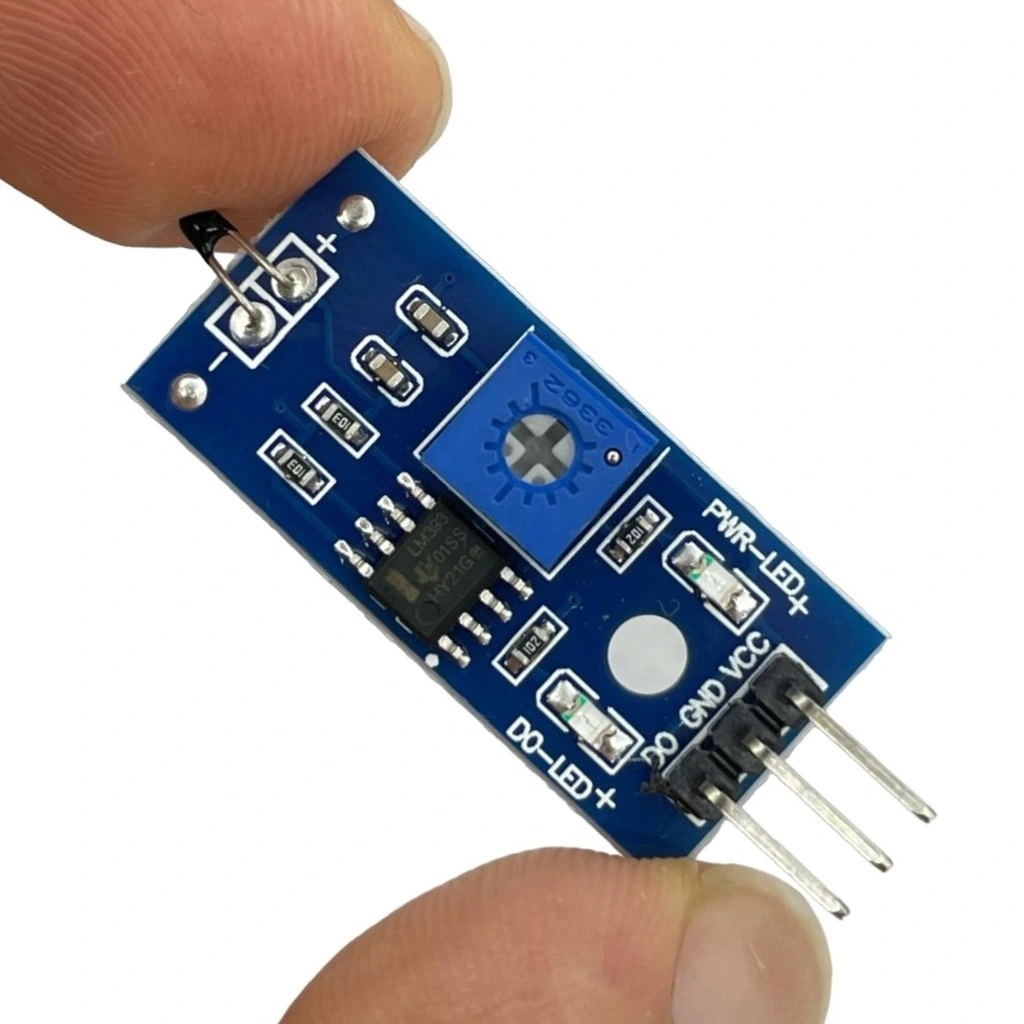

NTC Termistör Sıcaklık Sensörü Modülü 3P

NTC Termistör Sıcaklık Sensörü Modülü (3 Pin)

NTC Termistör Sıcaklık Sensörü Modülü, ortam sıcaklığını hassas bir şekilde ölçen kompakt bir elektronik devredir. NTC (Negative Temperature Coefficient) termistör teknolojisi kullanarak, sıcaklık değişimlerine hızlı tepki verir ve güvenilir ölçümler sağlar.

Modül üzerindeki karşılaştırıcı devre sayesinde hem analog hem de dijital çıkış alınabilir. Ayarlanabilir eşik değeri özelliği ile belirli bir sıcaklık seviyesine ulaşıldığında otomatik tetikleme yapabilir.

Arduino ve diğer mikrodenetleyicilerle kolay entegrasyon sağlayan 3-pin bağlantı arayüzüne sahiptir. İklimlendirme kontrol sistemleri, sıcaklık alarmları ve otomatik soğutma projeleri için ideal bir çözümdür.

Teknik Özellikler

NTC Termistör Sıcaklık Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 3,3V - 5V DC
• Sensör Tipi: NTC (Negative Temperature Coefficient) Termistör
• Ölçüm Aralığı: -55°C ~ +125°C
• Hassasiyet: ±0,5°C (tipik)
• Tepki Süresi: <5 saniye
• Çıkış Tipleri: Analog (AO) ve Dijital (DO)

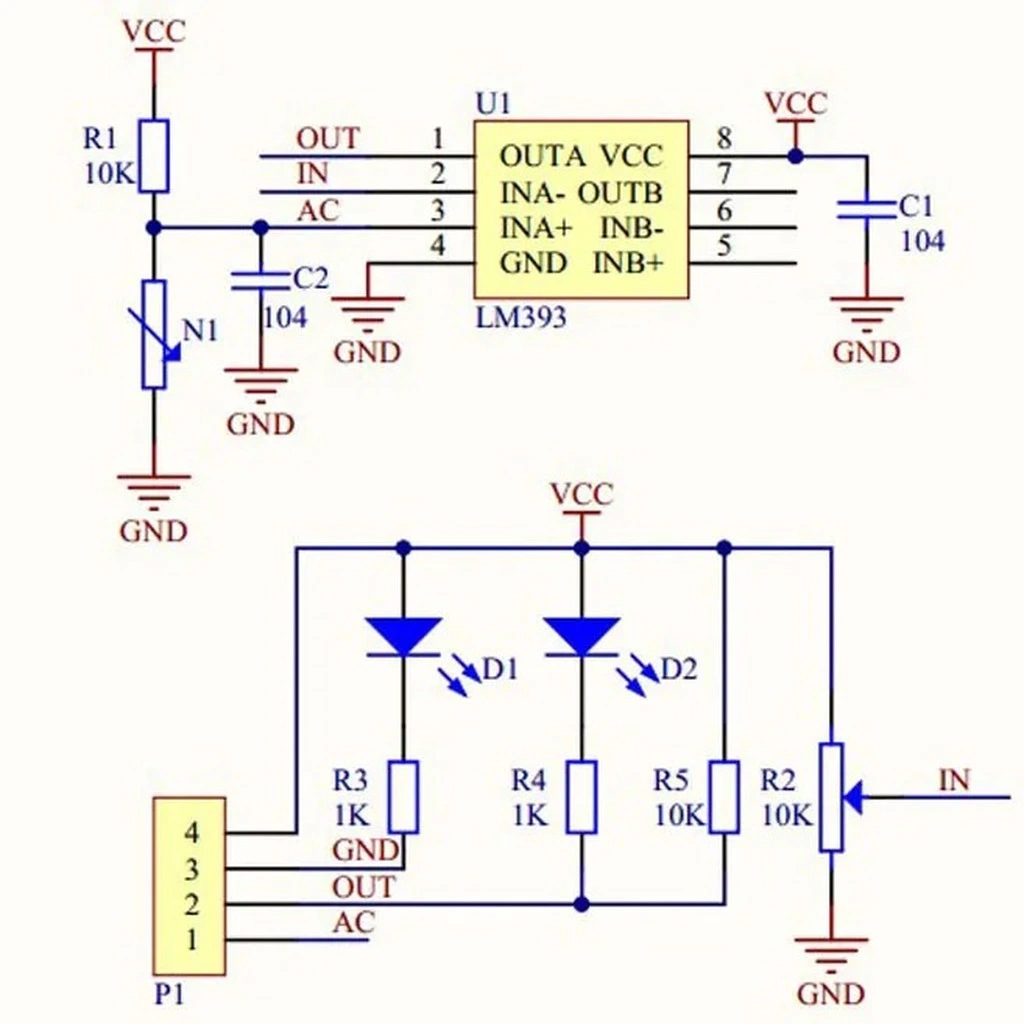

• Karşılaştırıcı Entegresi: LM393
• Ayar Kontrolü: Potansiyometre ile eşik değeri ayarlama

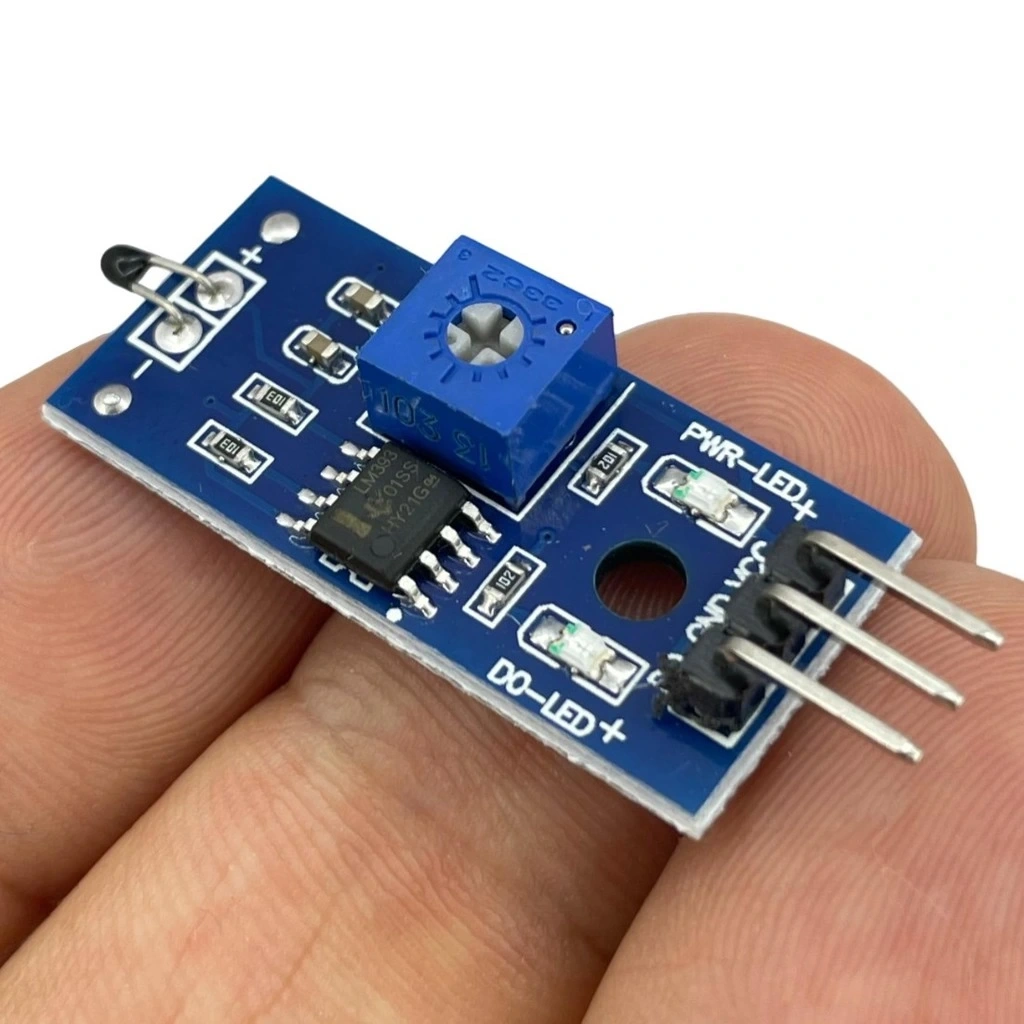

• Göstergeler: Güç LED'i ve Dijital çıkış durumu LED'i

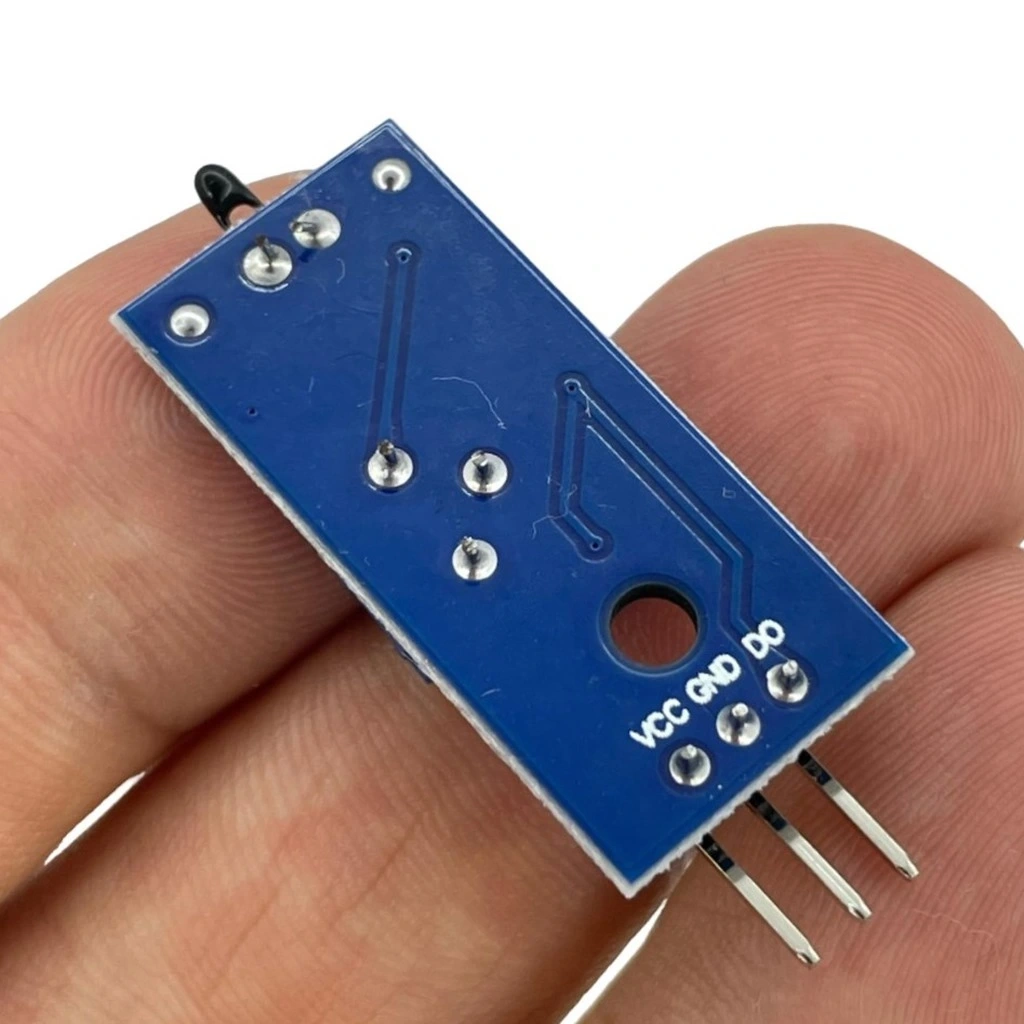

• Bağlantı Pinleri:
  • VCC: 3,3V-5V güç girişi
  • GND: Toprak
  • DO/AO: Dijital veya Analog çıkış

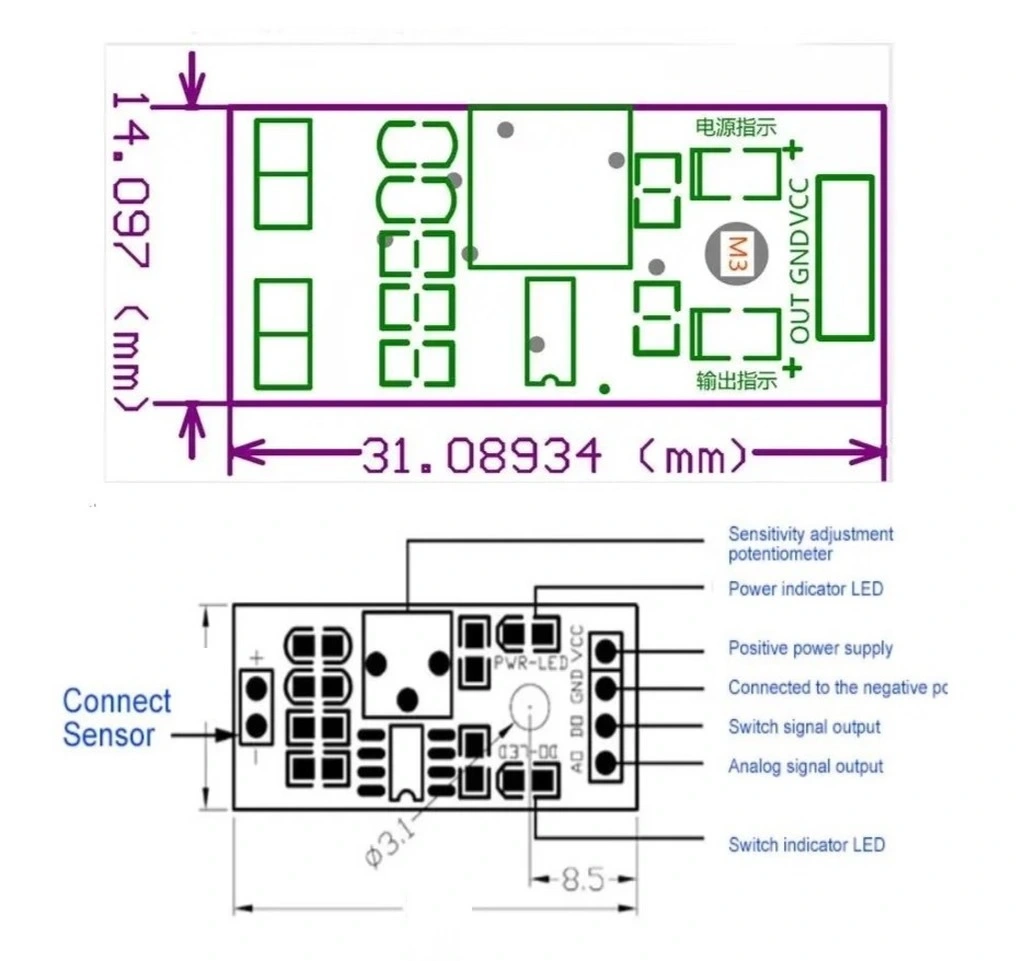

• PCB Boyutları: 30mm x 15mm x 8mm (yaklaşık)
• Montaj Deliği: 3mm çapında.
• Termistör Uzunluğu: 15mm (sensör kısmı)
• Çalışma Ortamı: -20°C ~ +80°C, %10 ~ %90 RH (yoğuşmasız)
• Dijital Çıkış: Eşik değerinin üzerinde LOW, altında HIGH (tersine çevrilebilir)
• Analog Çıkış: Sıcaklıkla orantılı voltaj (0V - VCC)
• Çalışma Akımı: <15mA

Bağlantı ve Kullanım

NTC Termistör Sıcaklık Sensörü Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

NTC Termistör Modülünü Arduino'ya bağlamak için aşağıdaki adımları izleyin:

• VCC: Arduino'nun 5V veya 3.3V pinine bağlayın
• GND: Arduino'nun GND pinine bağlayın
• DO: Arduino'nun herhangi bir dijital pinine (örn. D2) bağlayın - dijital okuma için
• AO: Arduino'nun herhangi bir analog pinine (örn. A0) bağlayın - analog okuma için

Modülün kullanımında iki temel yöntem vardır:

1. Dijital Çıkış Kullanımı: Modül üzerindeki potansiyometre ile bir sıcaklık eşiği belirleyin. Sıcaklık bu eşiği aştığında, dijital çıkış pini durumunu değiştirir ve LED göstergesi yanar. Bu mod, termostat benzeri açma/kapama kontrolü için idealdir.
2. Analog Çıkış Kullanımı: Sıcaklığı daha hassas ölçmek için analog çıkışı kullanın. Analog değeri sıcaklığa dönüştürmek için Steinhart-Hart denklemi veya basit doğrusal interpolasyon kullanabilirsiniz.

Sıcaklık sensörünü kullanırken, doğru okumalar için sensörün konumlandırılması önemlidir. Doğrudan hava akımına maruz kalmayacak ve ısı kaynaklarından (elektronik bileşenler, motorlar) etkilenmeyecek şekilde yerleştirin. Hassas uygulamalar için, kalibrasyon yapmak doğruluğu artıracaktır.

Çeşitli modüller ile kombine ederek, sıcaklığa bağlı otomatik sistemler geliştirebilirsiniz. Örneğin, röle modülü ekleyerek fan kontrolü veya LCD ekran ekleyerek sıcaklık göstergesi yapabilirsiniz.

Uygulama Alanları

NTC Termistör Sıcaklık Sensörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Çevre İzleme

• Hava durumu istasyonları
• Sera sıcaklık kontrolü
• İç mekan iklim izleme
• Teraryum sıcaklık takibi

Termal Kontrol Sistemleri

• Termostat uygulamaları
• Fan hız kontrolü
• Soğutma sistemleri
• Isıtıcı kontrolü

Elektronik Projeler

• Aşırı ısınma koruma devreleri
• Sıcaklık alarmları
• 3D yazıcı sıcaklık kontrolü
• DIY hava istasyonları

Proje Örnekleri

NTC Termistör Sıcaklık Sensörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Termostat

Arduino Nano, NTC Termistör Modülü, 16x2 LCD Ekran ve Röle Modülü kullanarak enerji verimli bir akıllı termostat sistemi geliştirebilirsiniz. NTC sensöründen gelen sıcaklık değerlerini Arduino analogdan okuyarak gerçek sıcaklığa dönüştürün. LCD ekranda mevcut sıcaklık, hedef sıcaklık ve sistem durumunu (ısıtma/soğutma/bekleme) gösterin. İki adet buton ekleyerek hedef sıcaklığı arttırıp azaltabilirsiniz.

Röle modülü üzerinden bağlanan ısıtıcı veya soğutucu, sıcaklık belirli bir aralığın dışına çıktığında otomatik olarak çalışacak şekilde programlanabilir. RTC (Real Time Clock) modülü ekleyerek, günün farklı saatlerinde farklı sıcaklık ayarları yapabilen gelişmiş bir sistem tasarlayabilirsiniz. Ek olarak, ESP8266 WiFi modülü ile sistemin internet üzerinden kontrol edilmesini sağlayabilirsiniz. Bu proje ev otomasyonu, ofis iklimlendirme veya seracılık uygulamaları için idealdir.

Sıcaklık Veri Kaydedici

Arduino Uno, NTC Termistör Modülü, SD Kart Modülü ve RTC Modülü kullanarak uzun süreli sıcaklık izleme ve kayıt sistemi oluşturabilirsiniz. NTC sensörü ile her 10 dakikada bir (veya istediğiniz aralıkta) ortam sıcaklığını ölçerek, tarih ve saat damgası ile birlikte SD karta CSV formatında kaydedebilirsiniz. OLED ekran ekleyerek güncel sıcaklık, minimum-maksimum değerler ve kayıt durumu gibi bilgileri gösterebilirsiniz.

Sistemin düşük güç tüketimli olması için, ölçüm aralıklarında Arduino'yu uyku moduna alabilirsiniz. Ek olarak, ikinci bir NTC sensörü ekleyerek iç ve dış mekan sıcaklık farkını izleyebilirsiniz. Pil durumu sensörü ekleyerek, düşük pil uyarısı verebilir ve verilerin kaybolmasını önleyebilirsiniz. Bu sistem, ev sıcaklık analizleri, depo sıcaklık takibi, bilimsel deneyler ve çevresel izleme için kullanılabilir.

Otomatik Fan Kontrol Sistemi

Arduino Pro Mini, NTC Termistör Modülü, MOSFET veya Transistör Devresi ve küçük bir OLED ekran kullanarak akıllı bir soğutma sistemi tasarlayabilirsiniz. NTC sensöründen okunan sıcaklık değerine göre fanın hızını PWM ile otomatik olarak ayarlayan bir sistem geliştirin. Düşük sıcaklıklarda fan yavaş döner veya durur, sıcaklık arttıkça fan hızı kademeli olarak artar.

OLED ekranda mevcut sıcaklık, fan hızı yüzdesi ve sistem durumu gösterilebilir. Potansiyometre ekleyerek hedef sıcaklığı manuel olarak ayarlama imkanı sağlayabilirsiniz. Sistem, belirli bir süre boyunca stabil bir sıcaklık korunduğunda enerji tasarrufu için fanı kapatabilir ve sıcaklık yükseldiğinde tekrar çalıştırabilir. Buzzer ekleyerek aşırı sıcaklık durumlarında sesli uyarı verebilirsiniz. Bu proje, bilgisayar kasaları, elektronik cihaz soğutma, küçük sera sistemleri veya ısıya duyarlı ekipmanların korunması için kullanılabilir.

Sorun Giderme ve İpuçları

NTC Termistör Sıcaklık Sensörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Sıcaklık Okumaları: Sensörün kalibrasyonunu kontrol edin, hesaplama formülünü gözden geçirin.
• Kararsız Değerler: Güç kaynağını stabilize edin, filtre kapasitörü ekleyin.
• LED Gösterge Çalışmıyor: Potansiyometre ayarını kontrol edin, bağlantıları doğrulayın.
• Dijital Çıkış Tepki Vermiyor: Eşik değerini uygun aralığa ayarlayın.
• Ölçüm Gecikmesi: Sensörün termal kütlesini azaltın, hava akışını iyileştirin.

Performans İpuçları

• Daha hassas ölçüm için birden fazla okuma yapıp ortalamasını alın.
• Sensörü ısı kaynaklarından ve elektronik bileşenlerden uzak tutun.
• NTC direncini sıcaklığa dönüştürmek için Steinhart-Hart denklemini kullanın.
• Düşük besleme voltajında çalışırken analog referans voltajını ayarlayın.
• Uzun kablo kullanımında parazit etkisini azaltmak için blendajlı kablo tercih edin.

Paket İçeriği

• 1 adet NTC Termistör Sıcaklık Sensörü Modülü (3 Pin)
