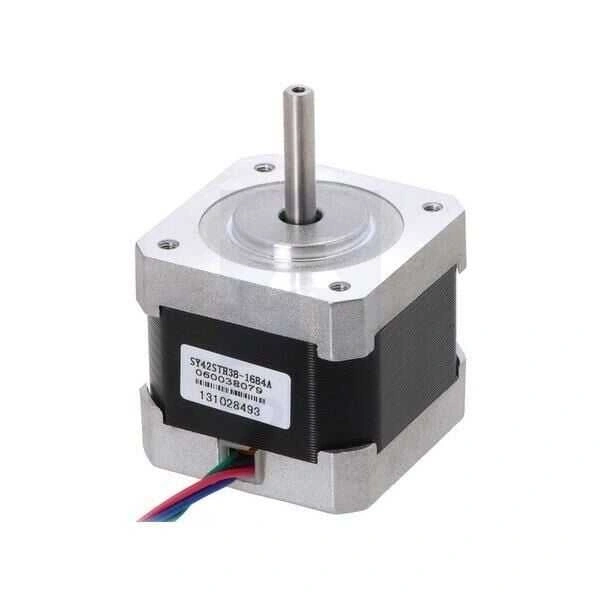

NEMA 17 Bipolar, 200 Adım, 42×38mm, 2.8V Step Motor - SY42STH38-1684A

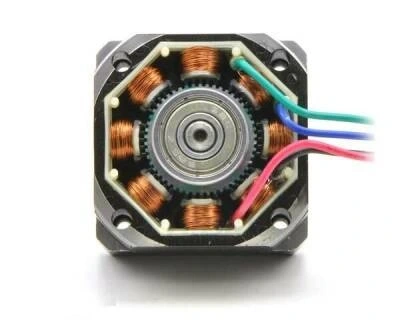

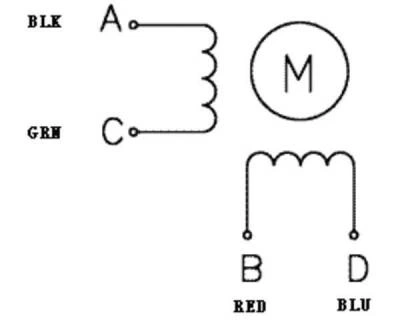

NEMA 17 Bipolar, 200 Adım, 42×38mm, 2.8V Step Motor - PL-2267 SY42STH38-1684A hibrid iki kutuplu kademeli motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 2.8 V'ta 1.7A çekerek 3.7 kg-cm tutma torkuna izin verir. Motor çıplak uçlarla sonlandırılmış dört renk kodlu kabloya sahiptir: siyah ve yeşil bir bobine bağlanır; kırmızı ve mavi birbirine bağlanır. Motor bir çift uygun H köprüsü ile kontrol edilebilir (her bobin için bir tane), ancak bipolar step motor sürücüsü kullanmanızı öneririz. Bu motorun 18cm Vidalı Milli, 28cm Vidalı Milli ve 38cm Vidalı Milli çeşitleri de vardır. Teknik Özellikler Boyut: 42.3 mm kare × 38 mm, mil dahil değil (NEMA 17) Ağırlık: 285 g Mil çapı: 5 mm "D” Devir başına adım: 200 Akım değeri: Bobin başına 1.7A Gerilim derecesi: 2.8 V Direnç: bobin başına 1.65 Ω Tutma torku: 3.7 kg-cm Endüktans: bobin başına 3.2 mH İki bilyalı rulman tarafından desteklenen çıkış mili Boyutlar Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 38 mm'dir. Çıkış D-mili 24 mm uzunluğunda ve 5 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. Bu mil, 5mm Motor Bağlantı Aparatı ile kullanılabilir. NEMA 17 alüminyum braket , bu step motoru projenize monte etmenize yardımcı olacaktır. Step Motor Uygulamaları Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama: Yazıcılar CNC makineleri 3D yazıcı / prototipleme makineleri Lazer kesiciler Alma ve yerleştirme makineleri Doğrusal aktüatörler Sabit diskler SY42STH38-1684A Step Motor Datasheet.
