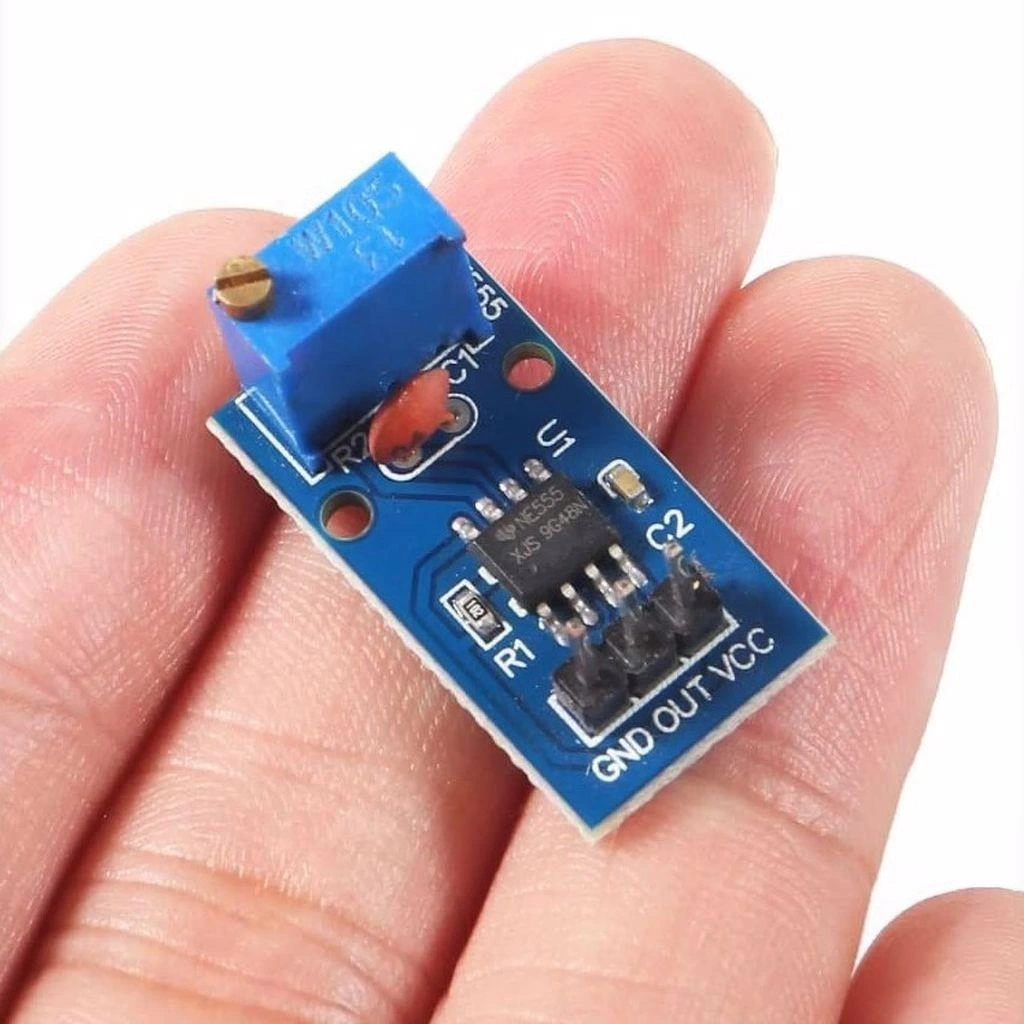

NE555 Pulse Kare Dalga Osilatör Modülü

NE555 Pulse Kare Dalga Osilatör Modülü

NE555 Pulse Kare Dalga Osilatör Modülü, endüstride yaygın kullanılan NE555 entegresi etrafında tasarlanmış kompakt bir devredir. Ayarlanabilir frekans ve duty cycle özelliğiyle, kare dalga sinyalleri üretmek için ideal bir çözümdür.

Üzerindeki potansiyometreler sayesinde frekans ve doluluk oranını kolayca ayarlayabilirsiniz. Sinyal çıkışını doğrudan görmek için entegre LED göstergesi bulunur, bu da devre testi ve doğrulamasını kolaylaştırır.

Arduino projeleri, motor sürücüleri ve LED kontrol uygulamaları için ideal olan bu modül, 5V-15V giriş voltajı aralığında çalışabilir. Basit bağlantısı ve güvenilir yapısıyla, elektronik projelerinizde büyük kolaylık sağlar.

Teknik Özellikler

NE555 Pulse Kare Dalga Osilatör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Temel Entegre: NE555 Timer IC
• Çalışma Voltajı: 5V - 15V DC
• Frekans Aralığı: ~1Hz - 200kHz (ayarlanabilir)
• Çıkış Tipi: Kare dalga (pulse)
• Duty Cycle: %5 - %95 (ayarlanabilir)
• Ayar Kontrolleri: 2 adet potansiyometre
• Göstergeler: LED sinyal indikatörü
• Çıkış Amplitüdü: Besleme voltajına bağlı (3,3V-5V lojik seviyesi)
• Çıkış Akımı: Maksimum 200mA
• Montaj Delikleri: 2 adet. 3mm çaplı

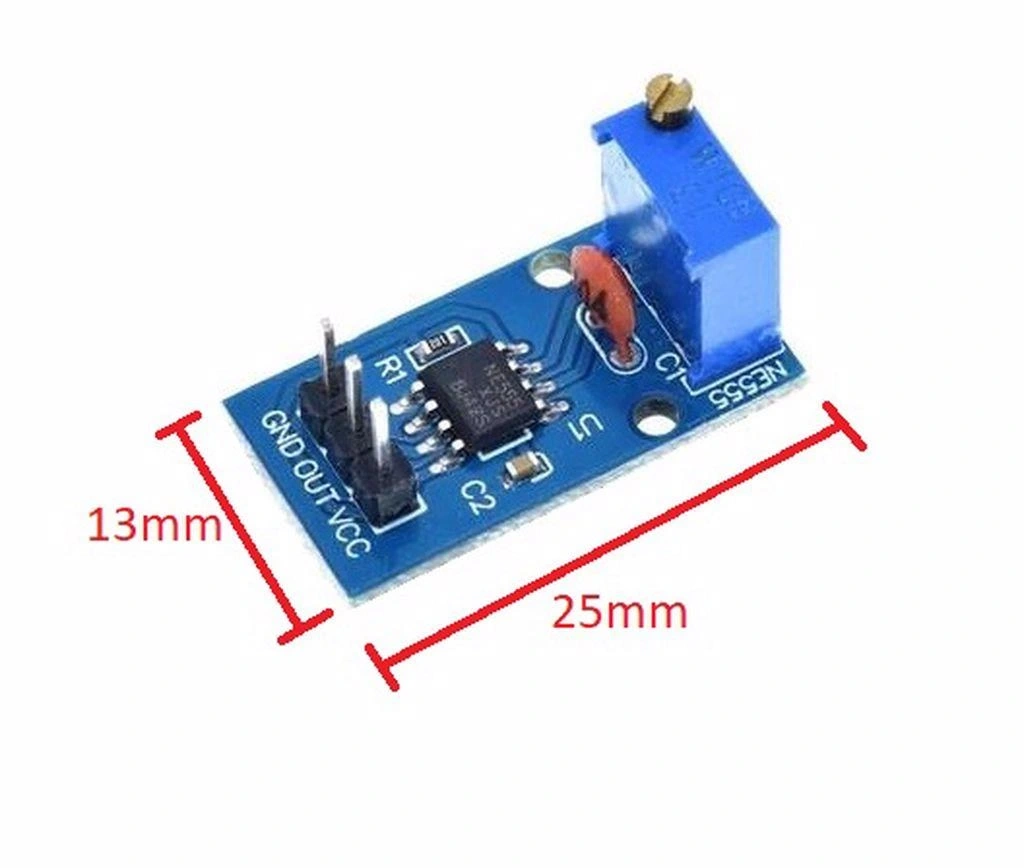

• Modül Boyutları: Yaklaşık 35mm x 25mm x 15mm

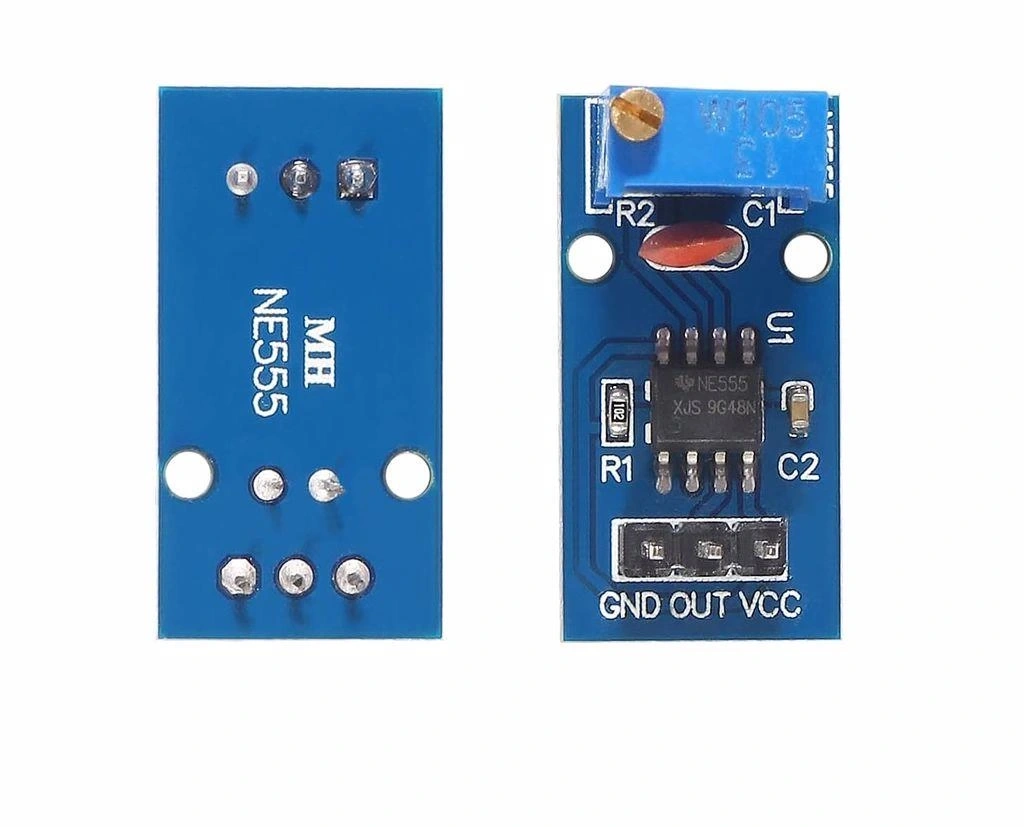

• Bağlantı: 3-pin header (VCC, GND, OUT)
• Çalışma Sıcaklığı: -20°C ila +85°C
• Frekans Stabilitesi: ±1% (sabit sıcaklık ve besleme voltajında)
• Osilatör Tipi: Astable Multivibratör
• Devre Özellikleri: Harici kapasitör ve direnç ile konfigüre edilebilir
• Koruma: Ters voltaj koruması

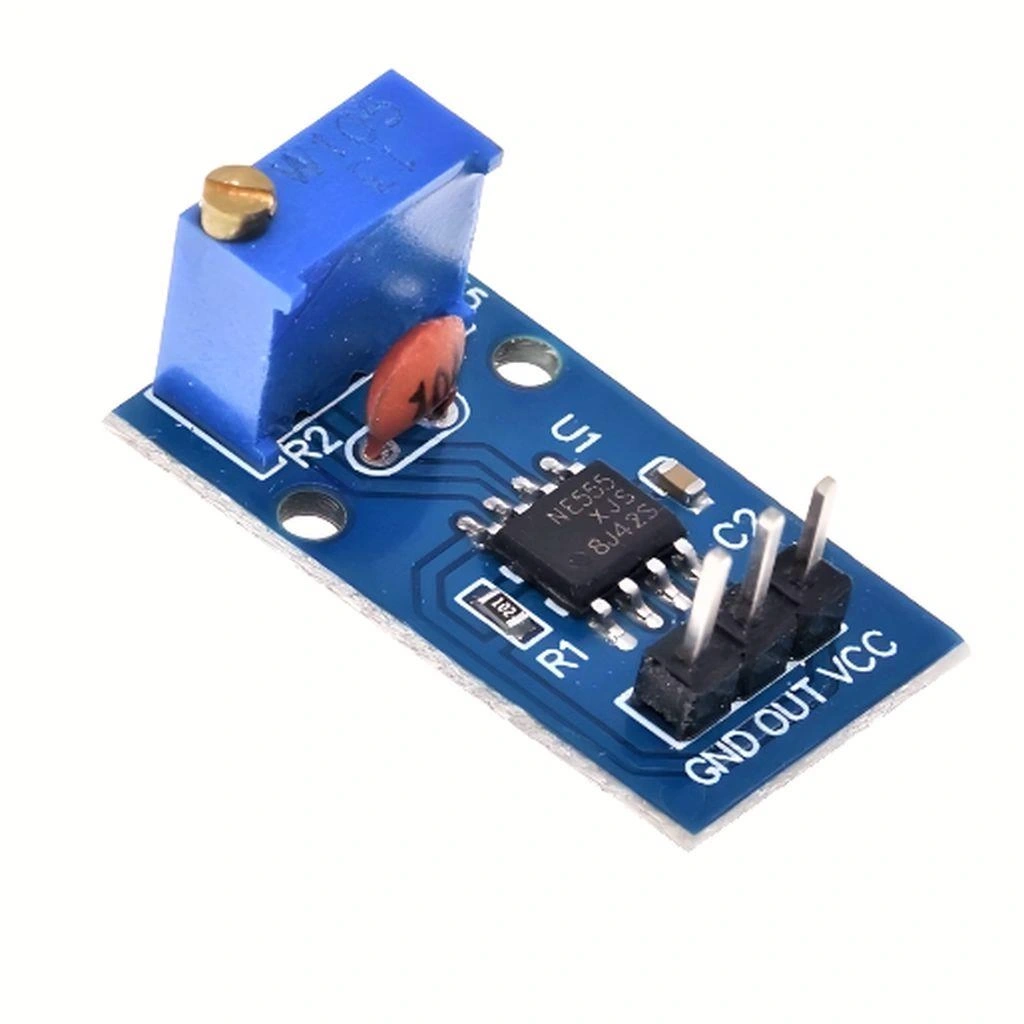

Bağlantı ve Kullanım

NE555 Pulse Kare Dalga Osilatör Modülünün bağlantı şeması ve kullanım talimatları.

NE555 modülünü bağlamak için aşağıdaki adımları izleyin:

• Güç Bağlantısı: VCC pinini 5V-15V DC güç kaynağına, GND pinini toprak hattına bağlayın.
• Çıkış Bağlantısı: OUT pinini, kontrol etmek istediğiniz cihazın sinyal girişine bağlayın.
• Ayarlama: Modül üzerindeki potansiyometreleri kullanarak:
  • Frekans Ayarı: İlk potansiyometre kare dalganın frekansını ayarlar
  • Duty Cycle Ayarı: İkinci potansiyometre kare dalganın doluluk oranını ayarlar

Arduino ile kullanım:

• Arduino'nun 5V pini NE555 modülünün VCC pinine bağlanır
• Arduino'nun GND pini NE555 modülünün GND pinine bağlanır
• NE555 modülünün OUT pini Arduino'nun herhangi bir dijital pinine bağlanır

Motor kontrolü için, OUT pinini doğrudan küçük bir DC motora bağlayabilirsiniz (motor akımı 200mA'in altındaysa). Daha yüksek güçlü motorlar için bir transistör veya motor sürücü devresi kullanmanız gerekir. LED kontrolünde, OUT pini ve LED arasına uygun bir akım sınırlayıcı direnç (330Ω - 1kΩ) ekleyin. PWM (Pulse Width Modulation) uygulamaları için duty cycle potansiyometresini kullanarak LED parlaklığını veya motor hızını kontrol edebilirsiniz.

Uygulama Alanları

NE555 Pulse Kare Dalga Osilatör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Uygulamalar

• PWM motor hız kontrolü
• Otomasyon sistemleri
• Zamanlama devreleri
• Sensör sinyal üreteçleri

Aydınlatma Kontrolü

• LED ışık efektleri
• Yanıp sönen acil durum ışıkları
• RGB LED kontrolü
• Dimmer uygulamaları

Elektronik Projeler

• Ses üreteçleri
• Elektronik müzik devreleri
• Servo motor kontrolü
• Robotik projeler

Proje Örnekleri

NE555 Pulse Kare Dalga Osilatör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir LED Flaşör

NE555 modülü kullanarak güçlü bir LED flaşör devresi yapabilirsiniz. Modülün OUT pinini bir transistör (2N2222 veya TIP120) üzerinden yüksek güçlü LED'lere veya LED şeritlere bağlayın. Frekans potansiyometresini düşük değere ayarlayarak 1-2 Hz aralığında yanıp sönme efekti elde edin. Duty cycle potansiyometresi ile LED'in yanık kalma süresini ayarlayın.

Bu sisteme LDR (ışık sensörü) ekleyerek, ortam karardığında otomatik olarak çalışan bir uyarı ışığı tasarlayabilirsiniz.Sistemi bisiklet arka lambası, acil durum sinyali veya dekoratif aydınlatma olarak kullanabilirsiniz. Farklı renkli LED'ler kullanarak dikkat çekici efektler oluşturabilir, ikinci bir NE555 modülü ile çift LED sisteminde alternatif yanıp sönme sağlayabilirsiniz.

Ayarlanabilir DC Motor Hız Kontrolörü

NE555 modülü ile basit ve etkili bir motor hız kontrolörü tasarlayabilirsiniz. Modülün çıkışını bir MOSFET (IRF540N gibi) veya darlington transistöre (TIP120) bağlayarak 12V DC motorların hızını kontrol edebilirsiniz. Duty cycle potansiyometresi, motorun çalışma hızını belirler. Frekans potansiyometresini uygun PWM frekansına (genellikle 20-30 kHz arası) ayarlayın - bu değer motorun sessiz çalışmasını sağlar.

Projeye bir akım sensörü ekleyerek aşırı yük koruması sağlayabilirsiniz. Bu sistem, küçük fan kontrolü, mini elektrikli araçlar, konveyör sistemleri veya DIY el aletleri için idealdir. Devre, solar panel gibi değişken güç kaynaklarıyla da kullanılabilir. Daha gelişmiş versiyonlarda, birden fazla hız ayarı ve yumuşak başlatma özelliği eklenebilir.

Elektronik Metronom

NE555 modülü kullanarak ayarlanabilir bir elektronik metronom yapabilirsiniz. Modülün çıkışını bir küçük hoparlöre (8 ohm) seri bağlı 100 ohm direnç üzerinden bağlayın. Frekans potansiyometresini kullanarak metronomun hızını (40-208 BPM) ayarlayabilirsiniz. Duty cycle potansiyometresi, ses tonunun uzunluğunu değiştirir. Devre üzerine bir 7-segment display veya birkaç LED ekleyerek, tempo değerini görsel olarak da gösterebilirsiniz.

Daha gelişmiş bir sürümde, farklı ritim modları eklenmesi için ikinci bir NE555 devresi ilave edilebilir. Projeye bir 3D baskı kasa yaparak profesyonel görünüm elde edebilirsiniz. Müzisyenler, öğrenciler ve hobiciler için pratik bir alet olan bu metronom, pil ile çalıştırılabilir ve portatif olarak kullanılabilir.

Sorun Giderme ve İpuçları

NE555 Pulse Kare Dalga Osilatör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Çalışmıyor: Güç kaynağı bağlantılarını kontrol edin, polariteyi doğrulayın.
• Dengesiz Çıkış: Güç kaynağına bypass kapasitör ekleyin (100nF).
• Frekans Kayması: Daha kararlı bir güç kaynağı kullanın, sıcaklık değişimlerini azaltın.
• Düşük Genlik: Çıkış yükünü kontrol edin, yüksek empedanslı yükler kullanın.
• Gürültülü Sinyal: Kablo uzunluğunu azaltın, sinyal hat filtreleri ekleyin.

Performans İpuçları

• En iyi performans için 9V-12V arasında bir besleme voltajı kullanın.
• Hassas frekans ayarı yapmak için multimetre veya osiloskop kullanın.
• Sabit frekans gerektiren projelerde, potansiyometreyi ayarladıktan sonra sabitleyici uygulayın.
• Çıkış sinyali kalitesini artırmak için kısa ve kalın kablolar kullanın.
• Yüksek akım gerektiren uygulamalarda, çıkışa buffer devresi ekleyin.

Paket İçeriği

• 1 adet NE555 Pulse Kare Dalga Osilatör Modülü
