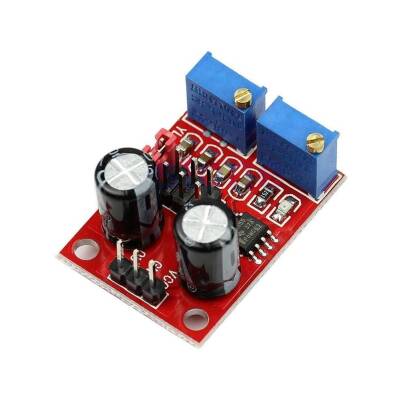

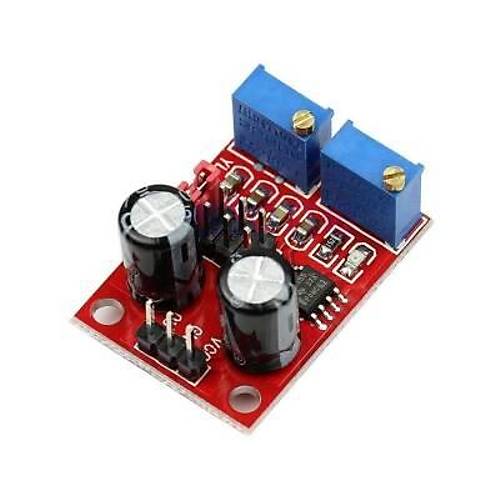

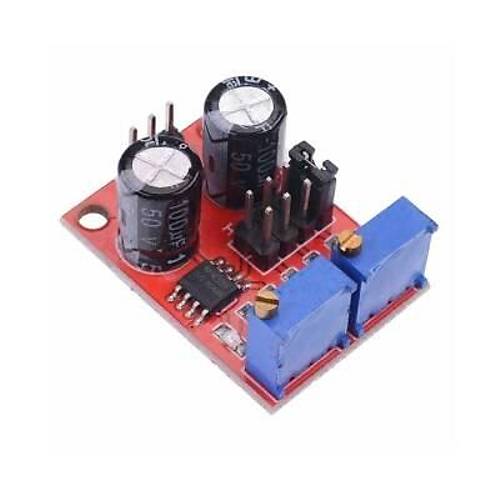

NE555 Ayarlanabilir Kare Dalga Sinyal Üretici 1Hz - 200kHz
NE555 Darbe Frekansı Görev Döngüsü Ayarlanabilir Modül Kare Dalga Sinyal Üreticisi, 5 V kare dalga sinyal üretecidir. 555 zamanlayıcı IC, çeşitli zamanlayıcı, darbe üretimi ve osilatör uygulamalarında yaygın olarak kullanılan entegre bir devredir. Bu NE555 frekans ayarlı puls üreteci Modülü, deneysel geliştirme veya bir step motor sürmek için kullanılabilen yaklaşık 4Hz ila 1.3Khz arasında darbeler üretmek için NE555 zamanlayıcı IC'yi kullanır, ayrıca analog RC'yi öğrenen ve deneyimleyen kullanıcılar için iyi bir seçim olacaktır.

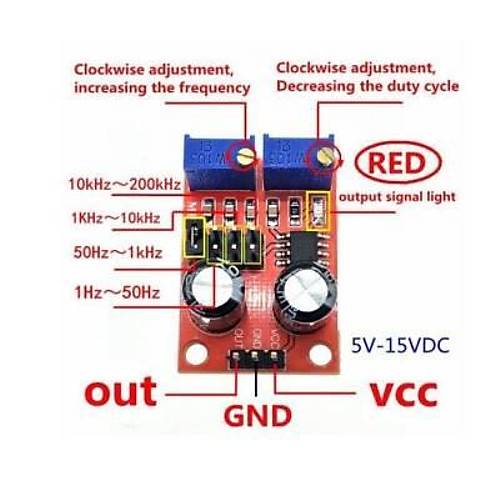

Modül üzerinde 4 jumper ve 2 değişken direnç vardır, kullanıcılar ideal dalgalarını kolayca elde etmek için bu bileşenlerle çıkış dalgasını ayarlayabilirler.
NOT: Frekansı değiştirmeden önce lütfen gücü kapatın.
Özellikler:
Ana çip: NE555
Giriş Voltajı: 5VDC ~ 15VDC
Giriş akımı: 100mA
Çıkış genliği: 4.2V-PP ~ 11.4V-PP (VCC Voltajına göre değişir)
Maksimum çıkış akımı: 15mA (VCC=5V),35mA (VCC=12V)
Çıkış LED göstergesi
Boyut: 31mm x 22mm
