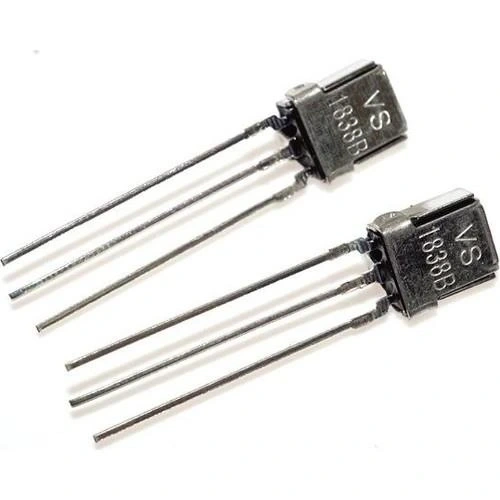

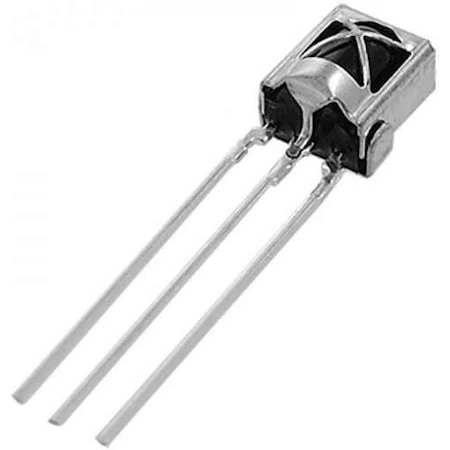

IR (Kızılötesi) Alıcı Sensör 38Khz TL1838 VS1838B

IR Kızılötesi Alıcı Sensör 38KHz TL1838 VS1838B

IR Kızılötesi Alıcı Sensör, 38KHz frekansında modüle edilmiş kızılötesi sinyalleri yüksek hassasiyetle algılayan, kompakt ve kullanımı kolay bir sensör modülüdür. TL1838 ve VS1838B kodlarıyla bilinen bu alıcı, uzaktan kumanda sinyallerini algılama, engel tespit etme ve iletişim uygulamaları için ideal bir elektronik komponenttir.

Geniş algılama açısı, parazit filtreleme özelliği ve düşük güç tüketimi sayesinde elektronik projelerinize kolayca kızılötesi algılama yetenekleri eklemenizi sağlar. Sensör, standart 3 pinli yapısı ile Arduino ve diğer mikrodenetleyici platformlarına doğrudan bağlanarak kullanılabilir.

Premium kaliteli IR Kızılötesi Alıcı Sensör, Arduino projeleri, uzaktan kontrol sistemleri, TV kumanda kopyalama, akıllı ev uygulamaları ve robotik sistemlerde kullanılmak üzere tasarlanmıştır. 38KHz frekans demodülasyonu özelliğiyle ortam ışığı ve diğer kızılötesi kaynaklardan gelen parazitleri filtreleyerek yalnızca doğru frekanstaki IR sinyallerini algılar.

---

Teknik Özellikler

IR Kızılötesi Alıcı Sensörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model Numarası: TL1838 / VS1838B
• Çalışma Voltajı: 2.7V - 5.5V DC
• Alış Frekansı: 38KHz
• Çalışma Akımı: <1.5mA (tipik)
• Algılama Mesafesi: 18 metre (açık alanda, optimize edilmiş koşullarda)
• Algılama Açısı: ±45° (90° toplam)
• Çıkış Formatı: Aktif Düşük (LOW) dijital sinyal
• Paket Tipi: Siyah epoksi, yarı saydam/siyah lens
• Pin Düzeni: 3 pin (GND, VCC, OUT)
• Boyutlar: Yaklaşık 6mm (çap) x 5mm (yükseklik)
• Çalışma Sıcaklığı: -25°C ila +85°C
• Bant Genişliği: 1.5KHz
• Tepki Süresi: <100μs
• Optik Filtre: Görünür ışık filtreleme özelliği
• Gürültü Bastırma: Yüksek, dahili AGC devresi
• Kapsülleme: Epoksi reçine, standart IR alıcı yapısı
• Uyumluluk: NEC, Sony, RC5, RC6 ve diğer IR protokolleri
• Minimum Burst Süresi: 6 darbe döngüsü
• Dahili Devre: Alıcı, amplifikatör, demodülatör ve çıkış kontrol devresi
• TTL ve CMOS Uyumluluğu: Var

---

Kullanım Avantajları

IR Kızılötesi Alıcı Sensörün sağladığı temel avantajlar aşağıda listelenmiştir.

• Kolay Entegrasyon: 3 pinli standart yapısı ile çoğu mikrodenetleyici platformuna kolayca bağlanabilme
• Entegre Demodülatör: 38KHz frekansındaki IR sinyalleri otomatik olarak demodüle eden yapı
• Kompakt Boyut: Küçük projeler ve sınırlı alanlarda kullanım için ideal mini ebat
• Düşük Güç Tüketimi: Pil ile çalışan projelerde uzun süre kullanım imkanı
• Çevresel Işık Filtreleme: Güneş ışığı ve floresan lambalardan etkilenmeyi minimize eden optik filtre
• Yüksek Hassasiyet: Zayıf IR sinyallerini dahi algılayabilen hassas devre tasarımı
• Geniş Algılama Açısı: ±45° ile geniş bir alanda sinyal yakalama kapasitesi
• Uzun Mesafe Algılama: Optimum koşullarda 18 metreye kadar algılama mesafesi
• Parazit Bastırma: Dahili otomatik kazanç kontrol devresi ile gürültü bastırma özelliği
• Geniş Çalışma Voltajı: 2.7V-5.5V aralığında çeşitli sistemlerde kullanım imkanı

---

İdeal Kullanım Alanları

IR Kızılötesi Alıcı Sensörün tipik kullanım alanları aşağıda listelenmiştir.

• Uzaktan Kontrol Alıcıları: TV, ses sistemleri, klima gibi cihazlar için özel uzaktan kumanda alıcıları
• Arduino Projeleri: IR kontrolü gerektiren interaktif Arduino uygulamaları
• Robotik Uygulamalar: Engel algılama ve uzaktan kontrol için robot sistemleri
• IR İletişim Sistemleri: Cihazlar arası kablosuz veri iletişimi
• Akıllı Ev Otomasyon Sistemleri: IR kontrollü ev aletleri ve otomasyon projeleri
• Güvenlik Sistemleri: IR işaret kesme algılama ve güvenlik sensörleri
• Oyuncak ve Model Araçlar: Uzaktan kumandalı oyuncak ve model araçlar
• İnteraktif Sanat Enstalasyonları: İzleyici hareketini algılayan sanat projeleri
• Çevre Sensör Ağları: Hareket ve varlık algılama sistemleri
• Eğitim Projeleri: Elektronik ve programlama eğitimi için demo uygulamaları

---

Bağlantı ve Kullanım Rehberi

IR Kızılötesi Alıcı Sensörü doğru şekilde bağlamak ve kullanmak için aşağıdaki adımları izleyin.

---

Kızılötesi Teknolojisi ve Çalışma Prensibi

IR alıcı sensörün çalışma mekanizması ve kızılötesi teknolojisinin temel prensipleri.

IR Kızılötesi Alıcı Sensör, elektromanyetik spektrumun görünür ışıktan daha uzun dalga boyuna sahip infrared (kızılötesi) bölgesindeki ışınları algılama prensibine göre çalışır. Bu teknoloji, uzaktan kumanda, algılama ve kablosuz iletişim sistemlerinin temelini oluşturur.

Kızılötesi Işınların Özellikleri:

IR sensörde algılanan kızılötesi ışınların fiziksel özellikleri:

• Dalga Boyu: 700nm-1mm aralığında, görünür ışıktan daha uzun dalga boyu
• Görünmezlik: İnsan gözüyle görünmez, ancak bazı dijital kameralarla görüntülenebilir
• Yayılım Özellikleri: Işık gibi doğrusal yayılır, yansıtılabilir ve engellenebilir
• Penetrasyon: Bazı malzemelerden geçebilir, ancak engeller tarafından bloke edilir
• Isı İlişkisi: Termal IR (uzak kızılötesi) ısı yaydığı halde, yakın IR (kumanda sistemlerinde kullanılan) minimal ısı üretir

IR komünikasyon sistemleri, bu fiziksel özellikleri kullanarak etkin ve düşük maliyetli iletişim sağlar.

38KHz Modülasyon ve Demodülasyon:

IR alıcı sensörlerin 38KHz frekans modülasyonunun önemi ve çalışma prensibi:

• Modülasyon Gerekliliği: Ortamdaki sürekli IR kaynaklarını (güneş ışığı, ampuller) filtrelemek için modülasyon şarttır
• Taşıyıcı Frekans: 38KHz (38,000 darbe/saniye) standart uzaktan kumanda sistemlerinde yaygın kullanılır
• Modülasyon Tekniği: IR LED sürekli yanıp sönerek (38KHz'de) dijital veriyi taşır
• Demodülasyon İşlemi: Alıcı sensör içindeki devre 38KHz darbeleri filtreler ve orijinal veri sinyaline dönüştürür
• Bandpass Filtre: Sensör içinde 38KHz ± 1.5KHz aralığındaki sinyalleri geçiren filtre bulunur

Bu modülasyon tekniği, IR iletişiminin çevresel parazitlerden etkilenmeden çalışmasını sağlar.

IR Alıcı Sensörün İç Yapısı:

TL1838/VS1838B sensörünün dahili bileşenleri ve çalışma yapısı:

• Fotodiyot: IR ışığı elektrik sinyaline dönüştüren temel algılama bileşeni
• Ön Amplifikatör: Zayıf fotodiyot sinyalini yükseltir
• Bandpass Filtre: 38KHz etrafındaki frekansları geçirir, diğerlerini bloklayarak parazitleri önler
• Demodülatör: 38KHz taşıyıcı sinyalden orijinal veri sinyalini ayırır
• Otomatik Kazanç Kontrolü (AGC): Sinyal seviyesini otomatik ayarlayarak mesafeye bağlı değişimleri kompanse eder
• İntegrator: Demodüle edilmiş sinyali düzenler ve kararlı hale getirir
• Schmitt Trigger Çıkış: Temiz bir dijital çıkış sinyali oluşturur

Bu entegre devre yapısı, küçük bir pakette karmaşık sinyal işleme yetenekleri sunar.

---

Arduino ile IR Sensör Programlama ve Kod Örnekleri

IR Kızılötesi Alıcı Sensörün Arduino ile kullanımı ve örnek uygulamalar.

IR sensörler, Arduino ile kolayca entegre edilebilir ve çeşitli projeler geliştirilebilir. Arduino'nun IRremote kütüphanesi, IR komutların alınması, çözülmesi ve gönderilmesi işlemlerini basitleştirir.

Temel IR Alıcı Kodu:

Arduino ile IR sinyallerini almak ve çözmek için temel kod örneği:

#include <IRremote.h>

const int IR_RECEIVE_PIN = 2;  // IR sensörün bağlı olduğu dijital pin

IRrecv irrecv(IR_RECEIVE_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();  // IR alıcıyı başlat
  Serial.println("IR Alıcı hazır");
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("Kod: 0x");
    Serial.println(results.value, HEX);
    irrecv.resume();  // Bir sonraki değeri almaya hazırlan
  }
  delay(100);
}

Bu kod, alınan IR sinyallerin hexadecimal değerlerini serial monitörde görüntüler.

IR Kumanda ile LED Kontrolü:

IR kumanda kullanarak Arduino ile LED kontrolü için örnek kod:

#include <IRremote.h>

const int IR_RECEIVE_PIN = 2;
const int LED_PIN = 13;

// Örnek IR kumanda kodları (kendi kumandanıza göre değiştirin)
#define IR_BUTTON_1 0xFF30CF
#define IR_BUTTON_2 0xFF18E7

IRrecv irrecv(IR_RECEIVE_PIN);
decode_results results;
bool ledStatus = false;

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(9600);
  irrecv.enableIRIn();
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("Kod: ");
    Serial.println(results.value, HEX);

    // IR kumanda kodlarını kontrol et
    switch(results.value) {
      case IR_BUTTON_1:
        ledStatus = !ledStatus;  // LED durumunu tersine çevir
        digitalWrite(LED_PIN, ledStatus);
        break;
      case IR_BUTTON_2:
        // LED'i yakıp söndür
        for(int i=0; i<5; i++) {
          digitalWrite(LED_PIN, HIGH);
          delay(200);
          digitalWrite(LED_PIN, LOW);
          delay(200);
        }
        break;
    }

    irrecv.resume();
  }
  delay(100);
}

Bu kod, belirli kumanda tuşlarıyla LED'i açıp kapatır veya yanıp sönme efekti uygular.

Uzaktan Kontrol Protokolleri ve Kod Çözme:

Farklı IR protokollerinin tanımlanması ve kod çözümü için örnek kod:

#include <IRremote.h>

const int IR_RECEIVE_PIN = 2;

IRrecv irrecv(IR_RECEIVE_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
  Serial.println("IR Protokol Analiz Programı");
}

void loop() {
  if (irrecv.decode(&results)) {
    // Protokol tipini belirle
    switch (results.decode_type) {
      case NEC:
        Serial.print("NEC: ");
        break;
      case SONY:
        Serial.print("SONY: ");
        break;
      case RC5:
        Serial.print("RC5: ");
        break;
      case RC6:
        Serial.print("RC6: ");
        break;
      case UNKNOWN:
        Serial.print("BILINMEYEN FORMAT: ");
        break;
      default:
        Serial.print("DIGER FORMAT: ");
        break;
    }

    // Sonuçları yazdır
    Serial.print(results.value, HEX);
    Serial.print(" (");
    Serial.print(results.bits);
    Serial.println(" bit)");

    irrecv.resume();
  }
  delay(100);
}

Bu kod, alınan IR sinyalin protokol tipini belirler ve bit sayısıyla birlikte yazdırır.

Gelişmiş IR Proje Fikirleri:

Arduino ve IR sensör kullanarak gerçekleştirilebilecek ileri seviye projeler:

• Evrensel IR Uzaktan Kumanda: Birden fazla cihazı kontrol edebilen programlanabilir kumanda
• IR Kontrollü Robot: Uzaktan kumanda ile yönlendirilebilen robot platformu
• Akıllı Ev IR Hub'ı: Birden fazla IR kontrollü cihazı WiFi üzerinden yönetebilen sistem
• IR Hareket Dedektörü: Hareket algılandığında uyarı veren güvenlik sistemi
• IR İletişim Ağı: Birden fazla Arduino arasında IR üzerinden veri iletişimi sağlayan sistem

Bu projeler, sensörler ve mikroişlemci programlama becerilerinizi geliştirmek için mükemmel fırsatlar sunar.

---

IR Uzaktan Kumanda Protokolleri ve Sinyal Çözümleme

IR iletişiminde kullanılan protokollerin özellikleri ve sinyal çözümleme teknikleri.

IR uzaktan kumanda sistemleri, veri iletimi için farklı protokoller kullanır. Bu protokoller, sinyalin nasıl modüle edileceğini, veri formatını ve hata düzeltme mekanizmalarını tanımlar. Doğru protokolü anlayarak, IR sensörün daha etkin kullanımı sağlanabilir.

Yaygın IR Protokolleri:

Uzaktan kumanda sistemlerinde kullanılan popüler IR protokolleri:

• NEC Protokolü: En yaygın kullanılan format, 32-bit veri ve yüksek güvenilirlik
• Sony SIRC: 12, 15 veya 20-bit veri formatları, tekrarlanan iletim
• Philips RC5: 14-bit veri, Manchester kodlaması, toggle bit özelliği
• Philips RC6: RC5'in geliştirilmiş versiyonu, değişken bit uzunluğu
• JVC Protokolü: 16-bit veri, NEC'e benzer ancak daha kısa lider kodu

TL1838/VS1838B sensörü, bu protokollerin tümüyle uyumlu çalışır ve sinyalleri doğru şekilde algılar.

Protokol Yapıları ve Sinyal Analizi:

IR protokollerinin sinyal yapıları ve analiz yöntemleri:

• Lider Kodu: İletimin başladığını belirten uzun sinyal
• Adres Bitleri: Hedef cihazı belirten kodlar
• Komut Bitleri: Gerçekleştirilecek eylemi belirten kodlar
• Toggle Bitleri: Tekrarlanan basışları ayırt etme mekanizması
• Durdurma Biti: İletimin tamamlandığını belirten son sinyal

Arduino'nun IRremote kütüphanesi, bu karmaşık yapıları otomatik olarak çözümler ve kullanımı kolaylaştırır.

NEC Protokolü Detaylı İnceleme:

En yaygın protokol olan NEC'in detaylı yapısı:

• Lider Kodu: 9ms yüksek (ON) + 4.5ms düşük (OFF)
• Bit Kodlaması:
  • Bit 0: 562.5μs yüksek + 562.5μs düşük
  • Bit 1: 562.5μs yüksek + 1.6875ms düşük
• Veri Yapısı: 8-bit adres + 8-bit adresin tersi + 8-bit komut + 8-bit komutun tersi
• Tekrar Kodu: 9ms yüksek + 2.25ms düşük + 562.5μs yüksek

NEC protokolünün bu yapısı, güvenilir veri iletimi ve hata tespiti sağlar.

IR Sinyal Görselleştirme ve Analiz Araçları:

IR sinyallerini incelemek için kullanılabilecek yöntemler ve araçlar:

• Osiloskop: IR sinyallerin dalga formlarını doğrudan görüntüleme
• Logic Analyzer: Dijital sinyal analizi ve protokol çözümleme
• Arduino Serial Plotter: Sensör verilerini grafiksel olarak görselleştirme
• IRscope Yazılımı: IR sinyalleri kaydetme ve analiz etme aracı
• IR Kod Veritabanları: Yaygın cihazların IR kodlarını içeren kaynaklar

Bu araçlar, özel IR komutları kopyalama ve özelleştirme çalışmalarında büyük kolaylık sağlar.

---

Çoklu IR Sensör Uygulamaları ve Yönlü Algılama

Birden fazla IR sensörün koordineli kullanımı ve yönlü algılama sistemleri.

Tek bir IR sensör temel algılama ve uzaktan kontrol ihtiyaçlarını karşılarken, birden fazla sensörün stratejik yerleşimi ile daha karmaşık uygulamalar geliştirilebilir. Çoklu sensör düzenekleri, yön tespiti, alan taraması ve gelişmiş hareket takibi gibi fonksiyonlar sağlar.

Çoklu Sensör Yerleşim Düzenleri:

Farklı amaçlar için kullanılabilecek sensör yerleşim stratejileri:

• Doğrusal Dizilim: Bir çizgi boyunca yerleştirilen sensörlerle hareket yönünü tespit etme
• Dairesel Dizilim: 360° kapsama alanı için çevresel yerleşim
• Grid Düzeni: Bir yüzey üzerinde hareketleri iki boyutlu olarak izleme
• Üçgen Yerleşim: Üç sensörle mesafe ve konum hesaplama
• Karşılıklı Yerleşim: IR verici ve alıcıları karşılıklı yerleştirerek kesme algılama

Bu düzenler, uygulama ihtiyaçlarına göre özelleştirilebilir ve kombine edilebilir.

Yön Tespit Sistemleri:

IR sensörlerle yön ve konum tespiti yapan sistemlerin çalışma prensipleri:

• Diferansiyel Algılama: Farklı sensörlerin sinyal güçlerini karşılaştırarak yön tespiti
• Zaman Farkı Algılama: Sinyalin farklı sensörlere ulaşma zamanını ölçerek konum hesaplama
• Kademeli Açı Tarama: Yönlendirilmiş sensörlerle açı tespiti
• IR Beacon Sistemi: Sabit IR vericiler ve hareketli alıcılarla navigasyon
• Modülasyon Farklılıkları: Farklı frekanslarda modüle edilmiş IR sinyalleri ayırt etme

Bu teknikler, robotik navigasyonda, hareket izleme sistemlerinde ve akıllı ev uygulamalarında yaygın kullanılır.

Arduino ile Çoklu IR Sensör Uygulaması:

Dört IR sensörle yön tespiti yapan bir Arduino uygulaması:

#include <IRremote.h>

// Sensör pinleri
const int IR_FRONT = 2;
const int IR_RIGHT = 3;
const int IR_BACK = 4;
const int IR_LEFT = 5;

// IR alıcıları
IRrecv irFront(IR_FRONT);
IRrecv irRight(IR_RIGHT);
IRrecv irBack(IR_BACK);
IRrecv irLeft(IR_LEFT);

// Çözümlenmiş sonuçlar
decode_results resultsFront;
decode_results resultsRight;
decode_results resultsBack;
decode_results resultsLeft;

// Son algılanan yön
String lastDirection = "Bilinmiyor";

void setup() {
  Serial.begin(9600);

  // Tüm IR alıcıları etkinleştir
  irFront.enableIRIn();
  irRight.enableIRIn();
  irBack.enableIRIn();
  irLeft.enableIRIn();

  Serial.println("Çoklu IR Yön Algılama Sistemi Hazır");
}

void loop() {
  // Ön sensör kontrolü
  if (irFront.decode(&resultsFront)) {
    Serial.println("Ön sensör algıladı: 0x" + String(resultsFront.value, HEX));
    lastDirection = "Ön";
    irFront.resume();
  }

  // Sağ sensör kontrolü
  if (irRight.decode(&resultsRight)) {
    Serial.println("Sağ sensör algıladı: 0x" + String(resultsRight.value, HEX));
    lastDirection = "Sağ";
    irRight.resume();
  }

  // Arka sensör kontrolü
  if (irBack.decode(&resultsBack)) {
    Serial.println("Arka sensör algıladı: 0x" + String(resultsBack.value, HEX));
    lastDirection = "Arka";
    irBack.resume();
  }

  // Sol sensör kontrolü
  if (irLeft.decode(&resultsLeft)) {
    Serial.println("Sol sensör algıladı: 0x" + String(resultsLeft.value, HEX));
    lastDirection = "Sol";
    irLeft.resume();
  }

  delay(50);
}

Bu kod, dört yöne yerleştirilmiş IR sensörlerle kumandanın hangi yönden geldiğini tespit eder.

Uygulama Alanları:

Çoklu IR sensör sistemlerinin kullanılabileceği alanlar:

• Robot Navigasyon Sistemleri: Engel algılama ve yön bulma
• Akıllı Aydınlatma Kontrolleri: Odadaki kişilerin konumlarına göre aydınlatma ayarlama
• İnteraktif Oyunlar: Oyuncuların hareketlerini algılayan sistemler
• Güvenlik Sistemleri: Çok yönlü hareket algılama ve izleme
• Trafik ve İnsan Sayma Sistemleri: Geçiş yönlerini tespit eden sayaçlar

Bu uygulamalar, basit IR sensörlerin yaratıcı kombinasyonlarıyla gelişmiş fonksiyonlar sağlar.

---

IR Sensör Sorun Giderme ve Optimizasyon

IR sensör kullanımında karşılaşılan yaygın problemler ve çözüm yöntemleri.

IR sensörler genellikle güvenilir olsalar da, çeşitli faktörler performanslarını etkileyebilir. Sensör sorunlarını tanımlamak ve çözmek, projelerinizin başarısı için kritik öneme sahiptir. Aşağıda yaygın sorunlar ve bunların çözümleri ele alınmaktadır.

Yaygın Sorunlar ve Çözümleri:

IR sensör kullanımında karşılaşılan tipik problemler ve bunların çözüm yolları:

• Kısa Algılama Mesafesi:
  • Sensörü doğrudan güneş ışığından uzaklaştırın
  • IR verici gücünü artırın (kumanda kullanıyorsanız taze pil takın)
  • Sensör önündeki optik filtreyi temizleyin
  • Sensör ve verici arasında doğrudan görüş hattı olduğundan emin olun
• Yanlış Okumalar veya Parazit:
  • Güç kaynağını stabilize edin, düzgün filtrelenmiş güç kullanın
  • Sensöre yakın floresan lambalar ve dimmerları uzaklaştırın
  • Sensör kablolarını diğer sinyal ve güç kablolarından ayırın
  • Devre topraklamasını iyileştirin
  • Sensör önüne ek IR filtre ekleyin
• Çoklu Sensör Çakışmaları:
  • Sensörler arasına fiziksel bariyerler yerleştirin
  • Sensörleri dönüşümlü olarak aktifleştirin ve okuyun
  • Farklı modülasyon frekanslarında çalışan sensörler kullanın
• Tutarsız Protokol Algılama:
  • Güncel ve tam özellikli IR kütüphanesi kullanın
  • IRremote.h yerine IRremote-ESP ve IRLib2 gibi alternatif kütüphaneleri deneyin
  • Protokolü manuel olarak çözümleyen kod yazın

Bu çözümler, çoğu IR sensör problemini gidermede etkili olacaktır.

Performans Optimizasyonu:

IR sensör sistemlerinin performansını artırmak için uygulanabilecek teknikler:

• Optik Odaklama: Sensör önüne basit lens veya tüp yerleştirerek yönselliği artırma
• Gürültü Filtreleme Yazılımı: Yazılımsal medyan filtreleme ile hatalı okumaları eleme
• Sinyal Güçlendirme: IR verici tarafında paralel LED'ler veya yüksek akım sürücü kullanımı
• Modülasyon Optimizasyonu: Verici tarafta 38KHz'i tam olarak yakalayan darbe üretimi
• Ortam Kontrolü: Yansıtıcı yüzeyleri stratejik kullanma veya IR engelleyen malzemelerle izolasyon

Bu optimizasyon teknikleri, IR sistemlerin mesafesini, güvenilirliğini ve seçiciliğini artırabilir.

IR Sensör Kodunda Hata Ayıklama:

IR sensör programlarında sorun giderme için kullanılabilecek teknikler:

// IR Sensör Hata Ayıklama Kodu
#include <IRremote.h>

const int IR_RECEIVE_PIN = 2;
const int LED_PIN = 13;  // Durum göstergesi için LED

IRrecv irrecv(IR_RECEIVE_PIN);
decode_results results;

unsigned long lastIRTime = 0;
unsigned int signalCount = 0;
bool ledState = false;

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(9600);
  irrecv.enableIRIn();

  Serial.println("IR Sensör Hata Ayıklama Başladı");
  Serial.println("Sensör Durumu: " + String(irrecv.isIdle() ? "Hazır" : "Meşgul"));

  // Güç göstergesi olarak LED'i yakıp söndür
  for(int i=0; i<3; i++) {
    digitalWrite(LED_PIN, HIGH);
    delay(100);
    digitalWrite(LED_PIN, LOW);
    delay(100);
  }
}

void loop() {
  // Her 5 saniyede bir durum raporu
  if (millis() - lastIRTime > 5000) {
    Serial.println("Beklemede... Son 5 saniyede algılanan sinyal: " + String(signalCount));
    signalCount = 0;
    lastIRTime = millis();

    // Sensör çalışıyor işareti
    ledState = !ledState;
    digitalWrite(LED_PIN, ledState);
  }

  if (irrecv.decode(&results)) {
    // Sensör veri alımını LED ile belirt
    digitalWrite(LED_PIN, HIGH);

    // Zaman damgası ekle
    Serial.print(millis());
    Serial.print("ms - Kod: 0x");
    Serial.print(results.value, HEX);

    // Protokol bilgisi ekle
    switch (results.decode_type) {
      case NEC: Serial.print(" (NEC)"); break;
      case SONY: Serial.print(" (SONY)"); break;
      case RC5: Serial.print(" (RC5)"); break;
      case RC6: Serial.print(" (RC6)"); break;
      case UNKNOWN: Serial.print(" (BILINMEYEN)"); break;
      default: Serial.print(" (DIGER)"); break;
    }

    // Bit sayısı ve sinyal gücü bilgisi (bu sadece tahmin amaçlıdır)
    Serial.print(" - Bit: ");
    Serial.print(results.bits);

    Serial.println();

    irrecv.resume();
    signalCount++;
    lastIRTime = millis();

    // LED'i kısa süre sonra kapat
    delay(50);
    digitalWrite(LED_PIN, ledState);
  }
}

Bu hata ayıklama kodu, IR sensörün durumunu izler ve ayrıntılı tanılama bilgileri sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IR Kızılötesi Alıcı Sensör 38KHz (TL1838/VS1838B)

Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
