Yağmur Sensörü - Su Damlaları Algılama Sensörü

Yağmur Sensörü, yağmur damlalarını ve nem seviyesini algılayabilen, su tespiti yapan elektronik bir modüldür. Üzerindeki paralel iletken hatlar sayesinde su damlalarının yarattığı direnç değişimini ölçerek, yağmur yağıp yağmadığını veya yüzeyin ıslaklık seviyesini tespit edebilir.

Hem analog hem dijital çıkış sağlayan bu sensör, sensörler arasında özellikle hava durumu izleme ve otomatik sistemler için tercih edilmektedir. Hassasiyeti ayarlanabilir yapısı sayesinde farklı nem seviyelerinde tetiklenecek şekilde programlanabilir.

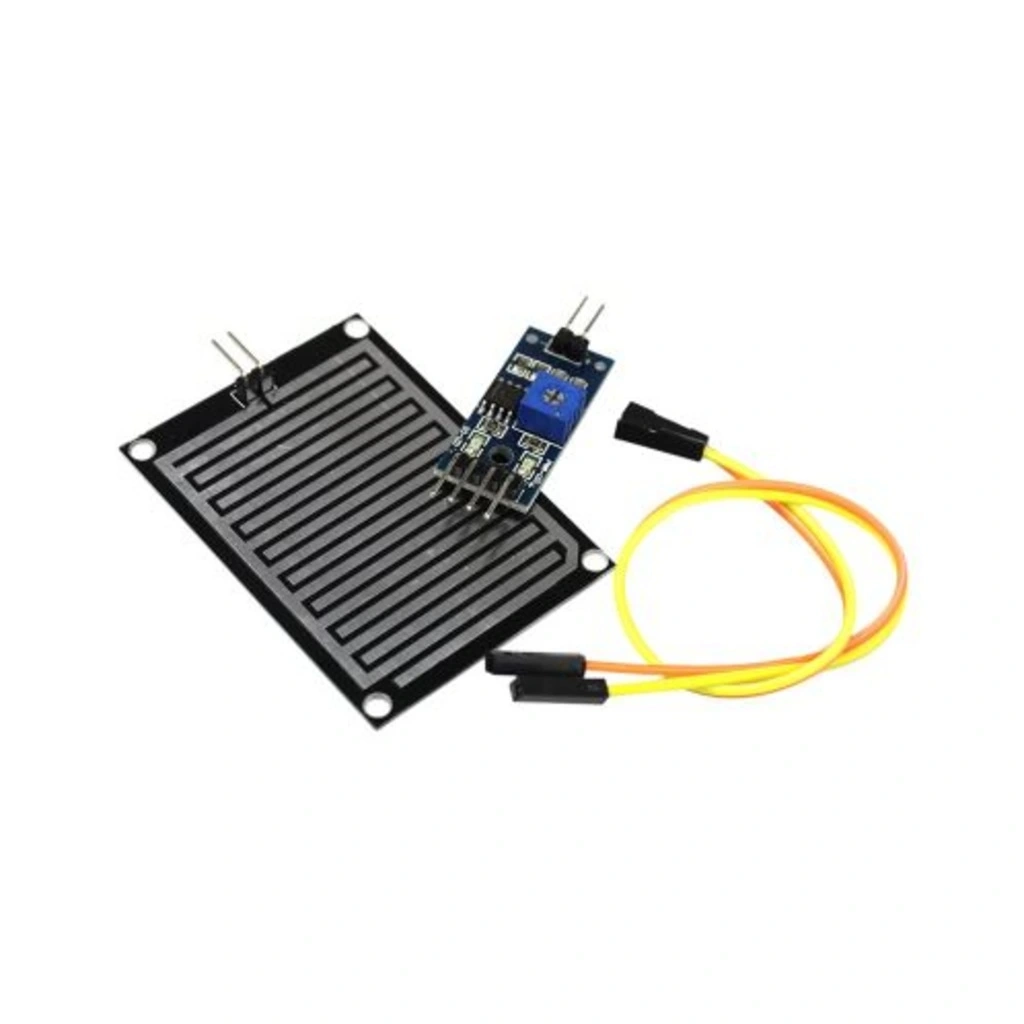

Kontrol kartı ve algılama panelinden oluşan bu kompakt sensör, Arduino ve diğer mikrodenetleyici platformlarıyla kolayca entegre edilebilir. Voltaj güvencesiyle sunulan bu yağmur sensörü, akıllı ev sistemleri, otomatik sulama projeleri ve hava durumu istasyonları için ideal bir çözümdür.

---

Teknik Özellikler

Yağmur Sensörü - Su Damlaları Algılama Sensörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: YL-83 / FC-37
• Sensör Tipi: Direnç değişimi ölçümlü
• Çalışma Gerilimi: 3.3V - 5V DC
• Güç Tüketimi: <20mA
• Çıkış Tipi: Analog ve dijital çıkış
• Dijital Çıkış Voltajı: 0V (algılama) veya 5V (algılama yok)
• Analog Çıkış Aralığı: 0V - 5V (nem seviyesine bağlı)
• Algılama Paneli Boyutu: Yaklaşık 5.5cm x 4cm
• Kontrol Kartı Boyutu: Yaklaşık 3.2cm x 1.6cm
• Kablo Uzunluğu: Yaklaşık 20cm

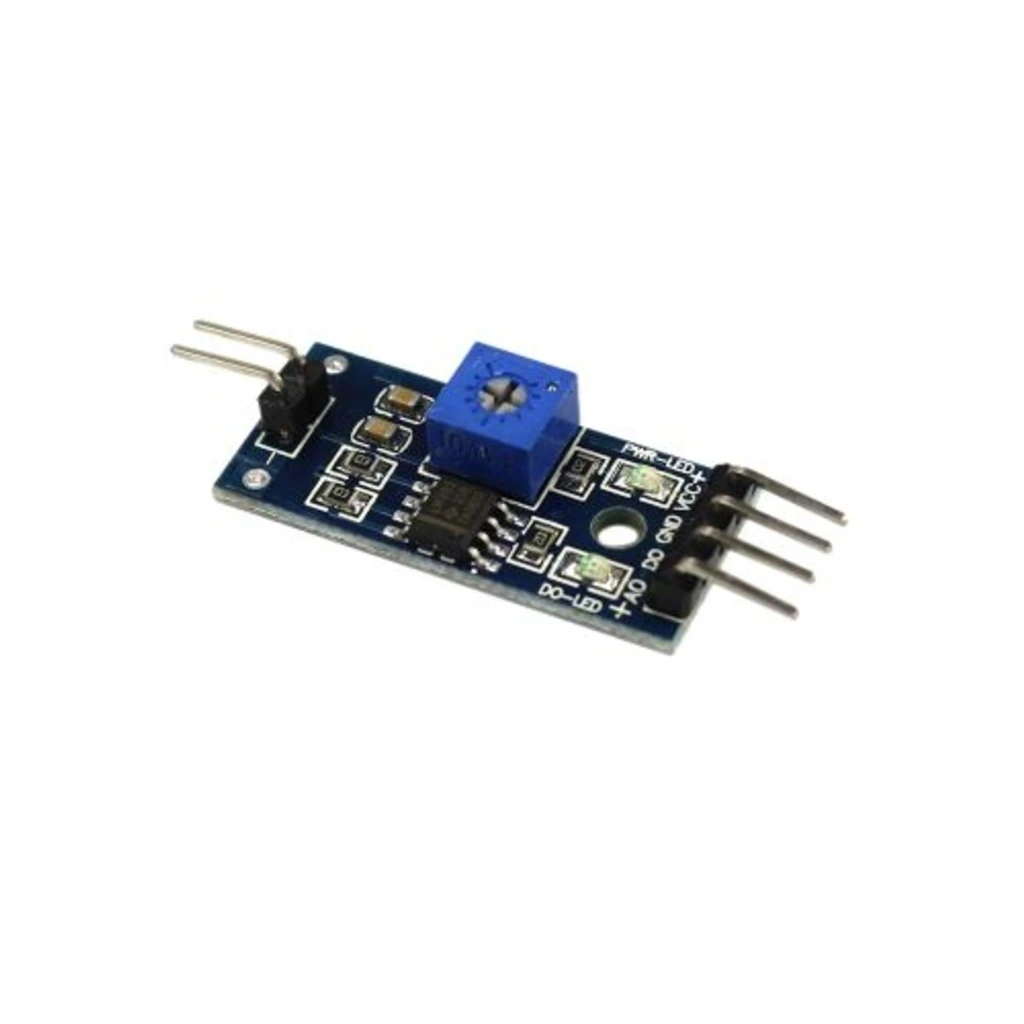

• Kontrol Kartı IC: LM393 komparatör
• Hassasiyet Ayarı: Potansiyometre ile
• LED Göstergeleri: Güç (kırmızı), dijital çıkış (yeşil)

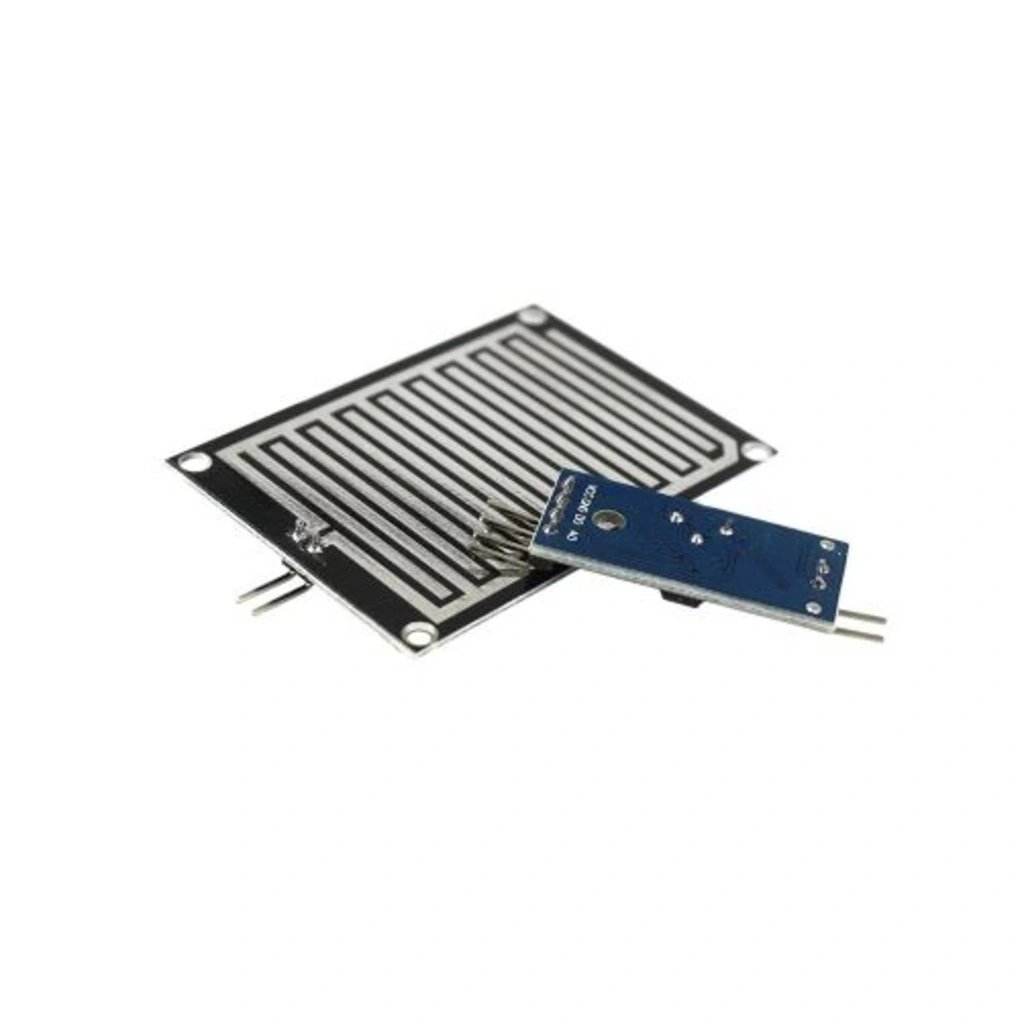

• Algılama Yüzeyi: Nikel kaplama paralel iletken hatlar
• Montaj Delikleri: Algılama panelinde 4 adet (3mm çap)
• Çalışma Sıcaklığı: -20°C ile +80°C arası
• Çalışma Nemi: 5% - 95% RH (yoğuşmasız)
• Tepki Süresi: <1 saniye
• Bağlantı Pinleri: VCC, GND, DO (dijital çıkış), AO (analog çıkış)
• Koruma: Algılama paneli bakır ve nikel kaplama
• PCB Malzemesi: FR-4 fiberglas
• Algılama Paneli Korozyona Dayanıklılık: Yüksek
• Komparatör Histerezisi: 10mV (tipik)
• Analog Çıkış Empedansı: <10kΩ
• Dijital Çıkış Akım Kapasitesi: 15mA max
• Kalibrasyonu: Manuel (potansiyometre ile)
• Standartlar: RoHS uyumlu
• Ağırlık: Yaklaşık 15g
• Menşei: Çin
• Paket İçeriği: Algılama paneli, kontrol kartı (bağlantılı)
• Uyumlu Platformlar: Arduino, Raspberry Pi, ESP8266, ESP32, vb.

---

Kullanım Alanları

Yağmur Sensörü - Su Damlaları Algılama Sensörü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.

Akıllı Ev Sistemleri

• Otomatik pencere ve tavan penceresi kapama sistemleri
• Akıllı perde kontrol mekanizmaları
• Yağmur başladığında uyarı veren sistemler
• Hava durumu izleme istasyonları
• Çamaşır toplama hatırlatıcıları

Bahçe ve Tarım Uygulamaları

• Akıllı sulama sistemleri (yağmur yağdığında duran)
• Sera otomasyonu
• Toprak nemi izleme sistemleri
• Tarımsal meteoroloji istasyonları
• Bahçe sulama optimizasyonu

Endüstriyel Uygulamalar

• Dış mekan ekipmanlarının koruma sistemleri
• Fabrika çatı kontrol sistemleri
• Su sızıntısı tespit sistemleri
• Endüstriyel soğutma sistemleri kontrolü
• Açık hava çalışma alanları güvenlik sistemleri

Eğitim ve Hobi Projeleri

• DIY hava durumu istasyonları
• STEM eğitim projeleri
• Arduino ile çevre izleme sistemleri
• Bilim fuarı projeleri
• IoT çevre sensörleri ağı

---

Avantajlar ve Özellikler

Yağmur Sensörü - Su Damlaları Algılama Sensörü'nün sağladığı avantajlar ve çözümler.

• Çift Çıkış: Hem analog hem dijital çıkış ile esnek kullanım imkanı
• Ayarlanabilir Hassasiyet: Potansiyometre ile farklı nem seviyelerinde tetiklenecek şekilde ayarlanabilir
• Kolay Montaj: Algılama panelindeki montaj delikleri ile kolay kurulum
• Hızlı Tepki: Su damlalarına anında tepki verebilme
• Geniş Çalışma Gerilimi: 3.3V-5V ile farklı mikrodenetleyicilerle uyumlu çalışma
• LED Göstergeler: Sensör durumunu görsel olarak izleme imkanı
• Korozyona Dayanıklılık: Nikel kaplama yüzey ile uzun süreli dış mekan kullanımı
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygun
• Kompakt Boyut: Az yer kaplayan tasarım ile kolay entegrasyon
• Yüksek Hassasiyet: Tek damla suyu bile algılayabilme kapasitesi

---

Bağlantı ve Kullanım Kılavuzu

Yağmur Sensörü - Su Damlaları Algılama Sensörü'nün doğru bağlantısı ve kullanımı için bilgiler.

Arduino ile temel bağlantı adımları:

• VCC: Arduino'nun 5V veya 3.3V pinine bağlayın
• GND: Arduino'nun GND pinine bağlayın
• DO: Arduino'nun herhangi bir dijital pinine bağlayın (örn. D2)
• AO: Arduino'nun herhangi bir analog pinine bağlayın (örn. A0)
• Hassasiyet Ayarı: Kontrol kartı üzerindeki potansiyometreyi çevirerek dijital çıkışın tetiklenme eşiğini ayarlayın
• Montaj: Algılama panelini dış ortama, yağmur damlalarının düşebileceği bir konuma monte edin

Arduino kod örneği:

‘‘‘arduino // Yağmur Sensörü Örnek Kodu const int yagmurDigitalPin = 2; // Dijital pin bağlantısı const int yagmurAnalogPin = A0; // Analog pin bağlantısı const int buzzerPin = 8; // Opsiyonel buzzer pin const int ledPin = 13; // Dahili LED pin int yagmurDurumu = 0; // Dijital okuma değeri int yagmurSeviyesi = 0; // Analog okuma değeri void setup() { pinMode(yagmurDigitalPin, INPUT); pinMode(ledPin, OUTPUT); pinMode(buzzerPin, OUTPUT); Serial.begin(9600); Serial.println("Yağmur Sensörü Test"); Serial.println("-------------------"); } void loop() { // Dijital pin okuma - LOW değeri su algılandığını gösterir yagmurDurumu = digitalRead(yagmurDigitalPin); // Analog değer okuma - Düşük değerler daha fazla su olduğunu gösterir yagmurSeviyesi = analogRead(yagmurAnalogPin); // Seri monitöre verileri yazdır Serial.print("Dijital Değer: "); Serial.print(yagmurDurumu); Serial.print(" Analog Değer: "); Serial.print(yagmurSeviyesi); // Yağmur durumunu kontrol et ve bildir if (yagmurDurumu == LOW) { Serial.println(" Durum: YAĞMUR TESPİT EDİLDİ!"); digitalWrite(ledPin, HIGH); // LED'i yak tone(buzzerPin, 1000, 200); // Kısa uyarı sesi çıkar } else { Serial.println(" Durum: Yağmur Yok"); digitalWrite(ledPin, LOW); // LED'i söndür } // Yağmur şiddeti analizi (analog değer kullanarak) if (yagmurSeviyesi < 300) { Serial.println("Şiddetli Yağmur!"); } else if (yagmurSeviyesi < 500) { Serial.println("Orta Şiddette Yağmur"); } else if (yagmurSeviyesi < 800) { Serial.println("Hafif Yağmur veya Çiseleme"); } delay(500); // 500ms bekle } ‘‘‘

---

Uygulama Örnekleri

Yağmur Sensörü - Su Damlaları Algılama Sensörü kullanılarak yapılabilecek proje örnekleri.

Akıllı Pencere Kontrol Sistemi

• Gerekli Malzemeler: Arduino Uno, yağmur sensörü, servo motor, güç kaynağı
• Çalışma Prensibi: Yağmur algılandığında servo motor ile pencere otomatik kapanır
• Ek Özellik: SMS veya e-posta ile bildirim gönderme imkanı (GSM modülü ile)
• Uygulama: Çatı pencereleri, kış bahçeleri ve balkon kapıları için ideal çözüm

Akıllı Sulama Sistemi

• Gerekli Malzemeler: Arduino, yağmur sensörü, röle modülü, su pompası veya selenoid valf
• Çalışma Prensibi: Yağmur yağdığında sulama sistemini otomatik kapatır
• Ek Özellik: Toprak nem sensörü ile entegre çalışabilir
• Uygulama: Bahçe sulama, çiçek bakımı ve tarımsal sulama sistemleri için su tasarrufu sağlar

Mini Hava Durumu İstasyonu

• Gerekli Malzemeler: ESP8266/ESP32, yağmur sensörü, DHT22 (sıcaklık/nem), BMP280 (basınç), LCD ekran
• Çalışma Prensibi: Tüm sensörleri okuyarak anlık hava durumu verileri sunar
• Ek Özellik: IoT platformlarına veri gönderme ve grafikler oluşturma
• Uygulama: Ev, ofis veya eğitim kurumları için ekonomik meteoroloji istasyonu

---

Sorun Giderme ve İpuçları

Yağmur Sensörü - Su Damlaları Algılama Sensörü kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Sık Karşılaşılan Sorunlar ve Çözümleri

• Yanlış Alarmlar: Sensör panelini temiz tutun, toz ve kirler yanlış okumalara neden olabilir
• Hassasiyet Sorunları: Potansiyometreyi yeniden ayarlayın, projenize uygun hassasiyet seviyesini bulun
• Okuma Yapılamıyor: Kablo bağlantılarını kontrol edin, oksitlenme olup olmadığını kontrol edin
• Korozyon: Algılama yüzeyinde korozyon oluşursa ince zımpara ile temizleyin ve bakım yapın
• Dijital Çıkış Çalışmıyor: Kontrol kartındaki LED'leri izleyerek sorunun kaynağını tespit edin

Uzun Ömürlü Kullanım İçin Bakım İpuçları

• Düzenli Temizlik: Sensör yüzeyini yumuşak bir fırça ile düzenli olarak temizleyin
• Nem Koruması: Kontrol kartını su geçirmez bir muhafaza içinde tutun
• Kış Bakımı: Donma riski olan bölgelerde kış aylarında sensörü demonte edin
• Kablo Koruması: Dış mekanda kullanılıyorsa kabloları UV korumalı kılıf içinde tutun
• Periyodik Kontrol: Üç ayda bir sensör hassasiyetini ve bağlantılarını kontrol edin

Performans İyileştirme Önerileri

• Konumlandırma: Sensörü hafif eğimli yerleştirin ki su birikmesin ve akabilsin
• Çift Sensör: Kritik uygulamalarda yedekli sistem için iki sensör kullanın
• Yazılım Filtresi: Algılama doğruluğunu artırmak için değerleri ortalama alma yöntemi kullanın
• Güç Kaynağı: Stabil ve temiz güç kaynağı kullanarak ölçüm doğruluğunu artırın
• Gürültü Azaltma: Uzun kablo kullanımında sinyal gürültüsünü önlemek için blendajlı kablo tercih edin

---

Paket İçeriği

• Yağmur Sensörü - Su Damlaları Algılama Sensörü

---
