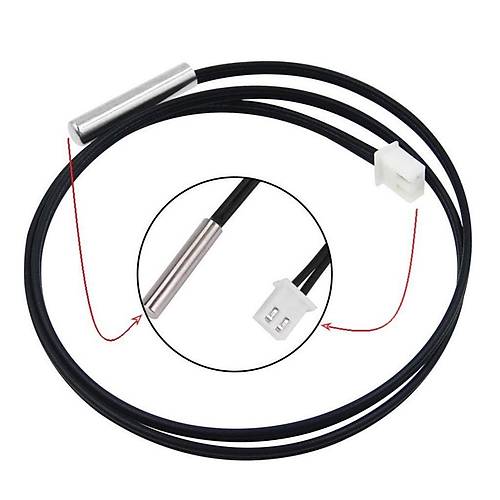

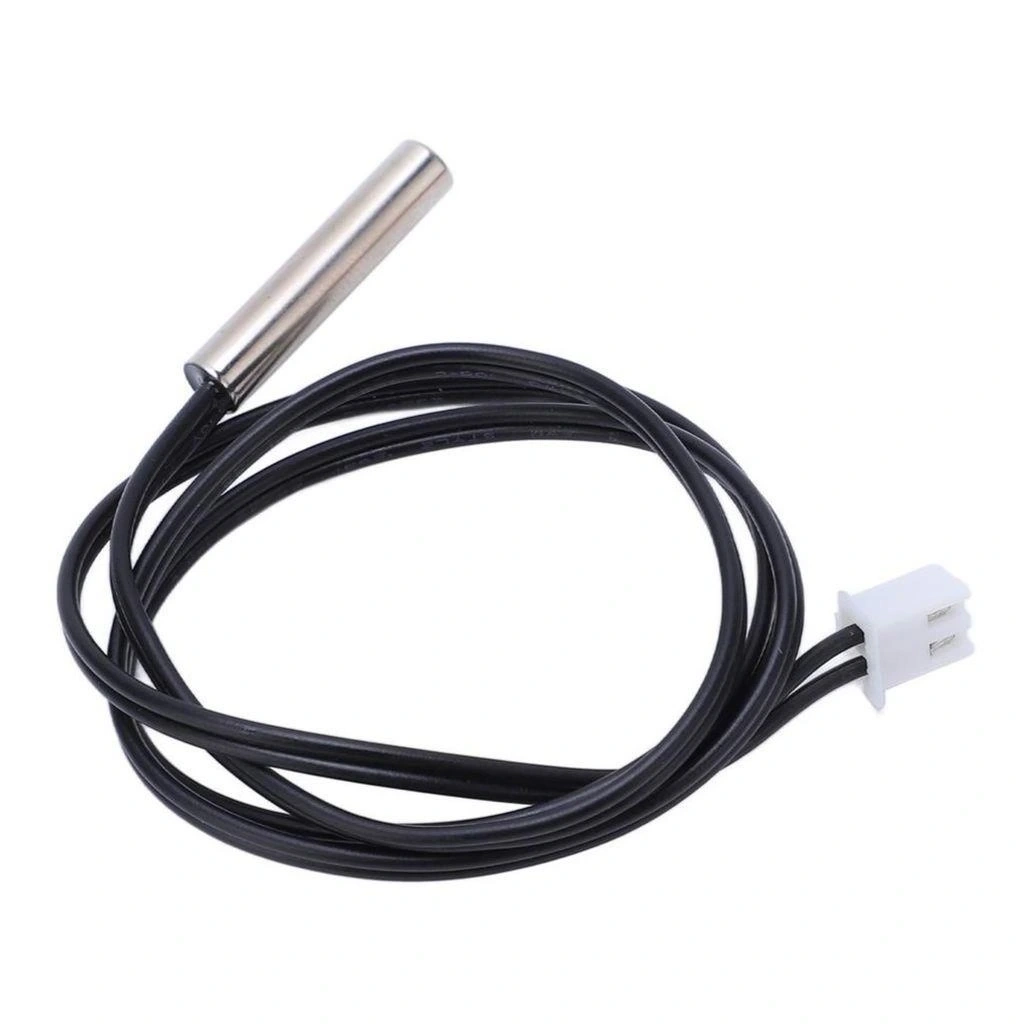

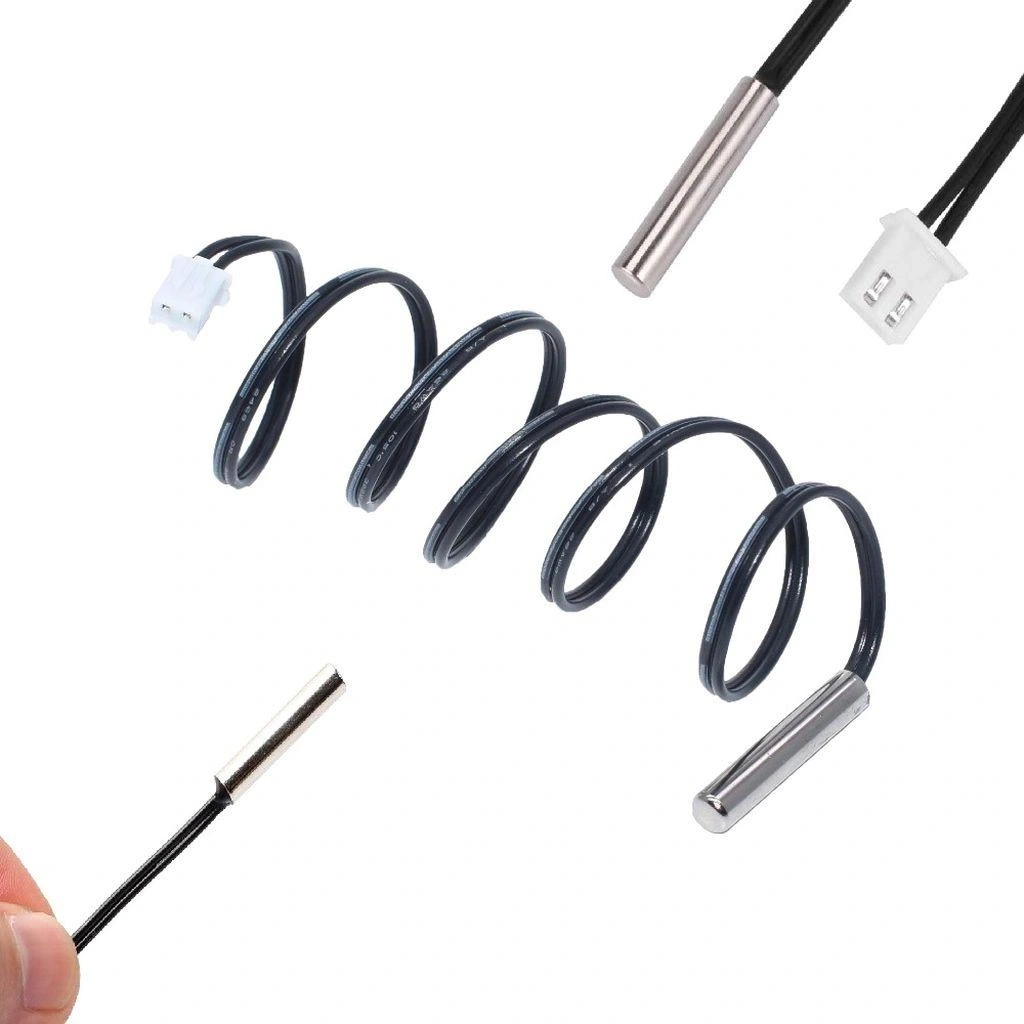

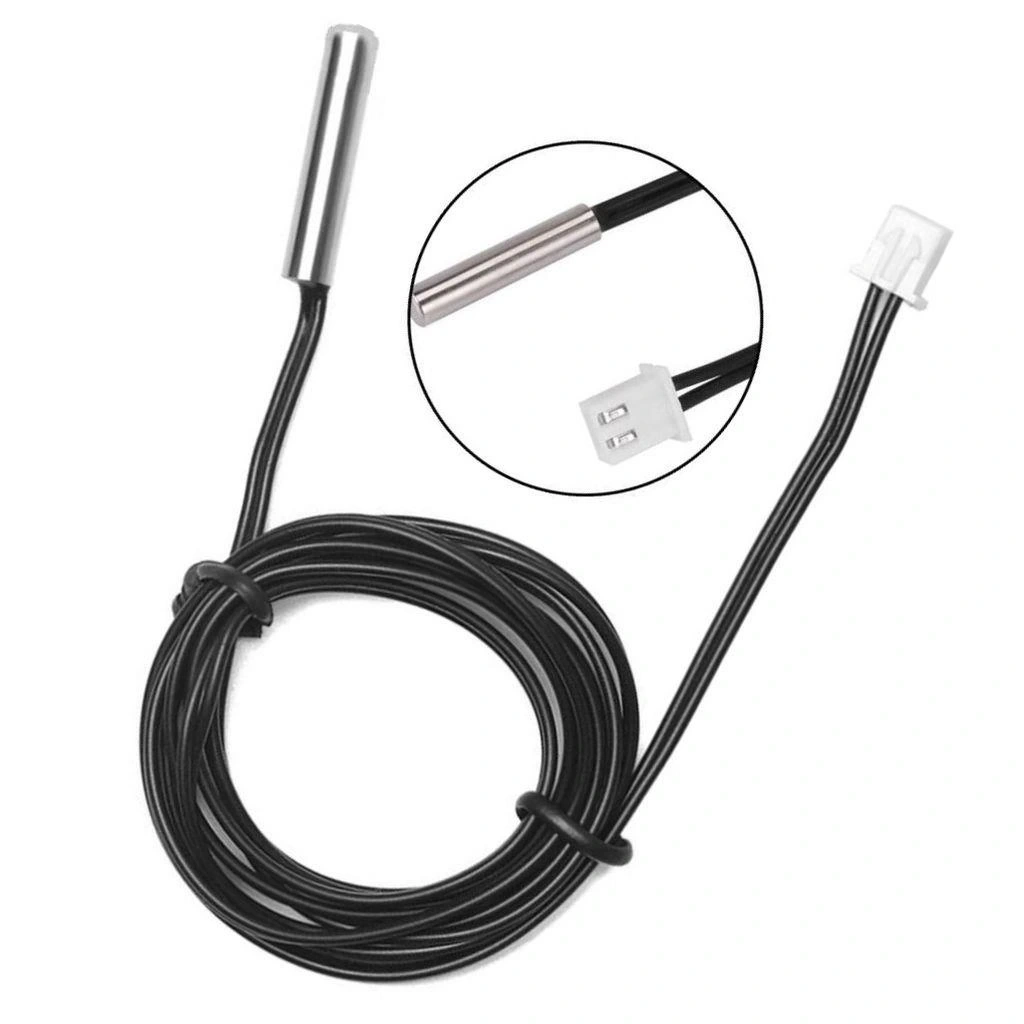

50K NTC Su Geçirmez Kablolu 50cm
50K NTC, su geçirmez kaplama ile korunan ve 50cm kablo uzunluğuna sahip, hassas sıcaklık ölçümü yapabilen bir termistör sensörüdür. Negatif sıcaklık katsayısına sahip bu sensör, sıcaklık arttıkça direnci azalan özelliği ile geniş bir sıcaklık aralığında doğrusal olmayan ancak yüksek hassasiyette ölçüm yapabilir.
Su geçirmez yapısı sayesinde nemli ortamlarda ve sıvı içinde güvenle kullanılabilen bu sensör, sensörler arasında özellikle dayanıklılığı ile öne çıkar. Paslanmaz çelik kılıf içerisinde korunan NTC elemanı, sert koşullarda bile güvenilir ölçüm sonuçları sunar.
50cm uzunluğundaki kablosu ile erişimi zor noktalara kolayca ulaşabilen bu sıcaklık sensörü, Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu çalışır. Voltaj güvencesiyle sunulan bu dayanıklı NTC termistör, otomasyon, sıcaklık kontrolü ve izleme projeleriniz için ideal bir çözüm sunar.
Teknik Özellikler
50K NTC Su Geçirmez Kablolu 50cm'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Sensör Tipi: NTC (Negatif Sıcaklık Katsayılı) Termistör
- Direnç Değeri: 50K ohm (25°C'de)
- Hassasiyet: ±1% (tipik)
- B Değeri: 3950K ±1%
- Ölçüm Aralığı: -55°C ile +125°C arası
- Tepki Süresi: <5 saniye (suda)
- Kablo Uzunluğu: 50cm
- Kablo Tipi: 2 iletkenli, PVC yalıtımlı
- Kablo Kalınlığı: 26 AWG (0.14mm²)
- Kablo Rengi: Siyah
- Sensör Gövdesi: Paslanmaz çelik kapsüllü

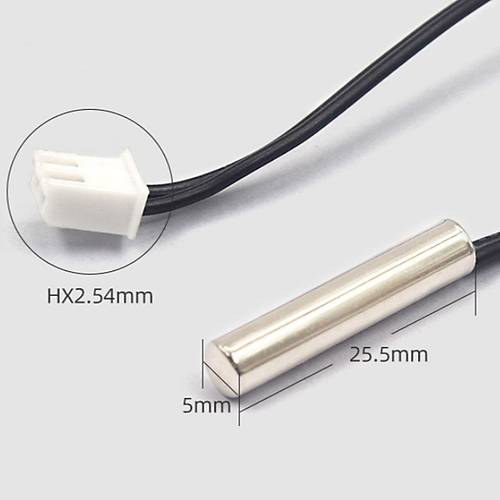

- Gövde Çapı: 5mm
- Gövde Uzunluğu: 25mm
- Su Geçirmezlik: IP67
- Çalışma Akımı: <2mA (önerilen)
- Bağlantı Tipi: Açık uçlu kablo (tin kaplı)
- Polarite: Yok (yönden bağımsız bağlantı)
- Kapsülasyon Malzemesi: Epoksi reçine ve paslanmaz çelik
- Maksimum Güç: 20mW
- Dayanıklılık: Suya, neme ve darbelere karşı dayanıklı
- İzolasyon Direnci: >100M ohm
- Çalışma Ortamı: Hava, su, yağ ve diğer sıvılar
- Kullanım Ömrü: >10.000 saat
- Kalibrasyon: Fabrika kalibrasyonlu
- Standartlar: RoHS uyumlu
Kullanım Alanları
50K NTC Su Geçirmez Kablolu 50cm'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Uygulamalar
- Sıvı sıcaklık kontrolü
- Makine sıcaklık izleme
- Proses kontrol sistemleri
- Termal yönetim sistemleri
- Soğutma sistemleri kontrolü
Ev ve Hobi Projeleri
- Akvaryum sıcaklık kontrolü
- Ev otomasyonu sistemleri
- DIY meteoroloji istasyonları
- Termostat projeleri
- Banyo/havuz sıcaklık izleme
Tarım ve Bahçecilik
- Sera otomasyon sistemleri
- Toprak sıcaklık ölçümü
- Sulama sistemi kontrolü
- Kompost sıcaklık takibi
- Bitki yetiştirme ortamları
Bilimsel ve Eğitim Amaçlı
- Laboratuvar deneyleri
- Bilimsel projeler
- Eğitim setleri
- STEM projeleri
- Veri toplama ve analiz uygulamaları
Avantajlar ve Özellikler
50K NTC Su Geçirmez Kablolu 50cm'nin sağladığı avantajlar ve çözümler.
- Su Geçirmez Yapı: IP67 koruma sınıfı ile sıvı ortamlarda güvenli kullanım
- Yüksek Hassasiyet: ±1% tolerans ile doğru sıcaklık ölçümü
- Geniş Ölçüm Aralığı: -55°C ile +125°C arasında çalışabilme
- Dayanıklı Yapı: Paslanmaz çelik kılıf ile uzun ömürlü kullanım
- Uzun Kablo: 50cm kablo uzunluğu ile esnek montaj imkanı
- Hızlı Tepki: 5 saniyeden kısa tepki süresi ile anlık değişimleri yakalama
- Düşük Güç Tüketimi: 2mA altında çalışma akımı ile verimli enerji kullanımı
- Kolay Entegrasyon: Arduino ve diğer mikrodenetleyicilerle basit bağlantı
- Çift Yönlü Bağlantı: Polarite gerektirmeyen kolay montaj
- Kimyasal Dayanım: Çeşitli sıvılarda ve kimyasallarda kullanılabilme
Bağlantı ve Kullanım Kılavuzu
50K NTC Su Geçirmez Kablolu 50cm'nin doğru bağlantısı ve kullanımı için bilgiler.
İpucu: Kablo uzunluğu artırılırsa hat direnci eklenebilir, hassas ölçüm için kalibrasyon değeri ekleyin.
Arduino ile temel bağlantı adımları:
- Devre Hazırlığı: 10K ohm pull-up direnci ile gerilim bölücü devre kurun
- Bağlantı: NTC'nin bir ucunu Arduino'nun analog pinine, diğer ucunu GND'ye bağlayın
- Pull-up Direnci: 10K direnci 5V ile analog pin arasına bağlayın
- Kablolama: Uzun mesafelerde sinyal bozulmasını önlemek için blendajlı kablo kullanın
- Su Geçirmezlik: Kablo birleştirme noktalarını su geçirmez bantla izole edin
Arduino kod örneği:
‘‘‘arduino #include
int ntcPin = A0; // NTC'nin bağlı olduğu analog pin float R1 = 10000; // Pull-up direnci (10K) float R2 = 50000; // NTC direnç değeri (25°C'de) float beta = 3950; // Beta değeri float T1 = 298.15; // Referans sıcaklık (Kelvin) void setup() { Serial.begin(9600); } void loop() { float Vo = analogRead(ntcPin); float R = R1 * (1023.0 / Vo - 1.0); float T = 1 / (1/T1 + (1/beta) * log(R/R2)); float tempC = T - 273.15; // Kelvin'i Celsius'a çevir Serial.print("Sıcaklık: "); Serial.print(tempC); Serial.println(" °C"); delay(1000); } ‘‘‘
Uygulama Örnekleri
50K NTC Su Geçirmez Kablolu 50cm kullanılarak yapılabilecek proje örnekleri.
Dijital Akvaryum Termostatı
- Gerekli Malzemeler: Arduino, NTC sensör, röle modülü, LCD ekran, ısıtıcı
- Çalışma Prensibi: Sensör su sıcaklığını ölçer, belirlenen değerin altına düştüğünde ısıtıcıyı açar
- Avantaj: Balıkların sağlığı için sabit sıcaklık ortamı sağlar
- Eklenti: Bluetooth modülü ile uzaktan izleme eklenebilir
Otomatik Sera Kontrol Sistemi
- Gerekli Malzemeler: Arduino, NTC sensör, fan, nem sensörü, röle modülü
- Çalışma Prensibi: Toprak ve hava sıcaklığını ölçerek havalandırma sistemini kontrol eder
- Avantaj: Bitkilerin optimum büyüme koşullarını otomatik olarak sağlar
- Eklenti: Veri kayıt sistemi ile büyüme verilerini analiz etme imkanı
Banyo Buhar Detektörü
- Gerekli Malzemeler: Arduino Nano, NTC sensör, buzzer, LED
- Çalışma Prensibi: Hızlı sıcaklık artışını algılayarak buhar oluşumunu tespit eder
- Avantaj: Havalandırmanın zamanında çalıştırılmasını sağlar, küf oluşumunu engeller
- Eklenti: Otomatik fan kontrolü eklenebilir
Sorun Giderme ve İpuçları
50K NTC Su Geçirmez Kablolu 50cm kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.
Sık Karşılaşılan Sorunlar ve Çözümleri
- Hatalı Okumalar: Pull-up direncini kontrol edin, değeri tam olarak 10K olmalıdır
- Dalgalı Değerler: Kapasitör ekleyerek okuma filtrelemesi yapın (10µF)
- Tepkisizlik: Sensör ucunda hasar olup olmadığını kontrol edin
- Yanlış Sıcaklık: Beta değerini kontrol edin ve kalibrasyon yapın
- Bağlantı Sorunları: Kablo eklerini su geçirmez şekilde izole edin
Verimli Kullanım İpuçları
- Örnekleme Tekniği: Gürültüyü azaltmak için birden fazla okuma yapıp ortalamasını alın
- Fiziksel Montaj: Sensörü sıvının tam ortasına yerleştirin, yüzeye temas etmemeli
- Kablo Koruması: Uzun kullanımda kabloyu spiral kablo koruyucu içine alın
- Tepki Hızı: Daha hızlı tepki için sensörü ısı iletken macun ile monte edin
- Çoklu Sensör: Aynı analog pine birden fazla NTC bağlamak için multiplexer kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino kartları ve geliştirme platformları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Elektronik komponentler ve proje malzemeleri için güvenilir adresiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve proje malzemeleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
NTC sensörün su geçirmezlik seviyesi nedir?
IP67 koruma sınıfına sahiptir, 1 metre derinliğe kadar su geçirmez özelliği vardır. Uzun süre su altında kullanım için uygundur.
50K NTC'nin 25°C'de direnç değeri nedir?
25°C'de direnç değeri 50.000 ohm (50K) olacaktır. Sıcaklık arttıkça bu direnç değeri azalır.
Arduino ile nasıl bağlantı yapılır?
Bir ucu Arduino'nun analog pinine, diğer ucu GND'ye bağlanır. Analog pin ile 5V arasına 10K ohm pull-up direnci eklenir.
Sensörün kablo uzunluğu artırılabilir mi?
Evet, kablo uzatılabilir fakat hat direnci eklenebileceğinden hassasiyeti etkileyebilir. Uzatma için kalın kesitli kablo kullanılmalıdır.
Bu sensör hangi sıvılarda kullanılabilir?
Su, yağ ve çoğu sulu çözeltide kullanılabilir. Güçlü asitler, bazlar ve solventler paslanmaz çelik kapsülü etkileyebilir.
NTC sensörün tepki süresi ne kadardır?
Suda 5 saniyeden kısa, havada yaklaşık 15-20 saniyedir. Metal kapsül ısı iletimini hızlandırarak tepki süresini kısaltır.
Sensör ne kadar hassastır?
±1% hassasiyetle çalışır. Bu değer, uygun kalibrasyon ve doğru bağlantı ile 0.5°C'ye kadar hassas ölçüm yapabilmeyi sağlar.
Sensörün polaritesi var mı?
Hayır, NTC sensörün polaritesi yoktur. Kablo uçları herhangi bir yönde bağlanabilir, çalışmasında fark oluşturmaz.
