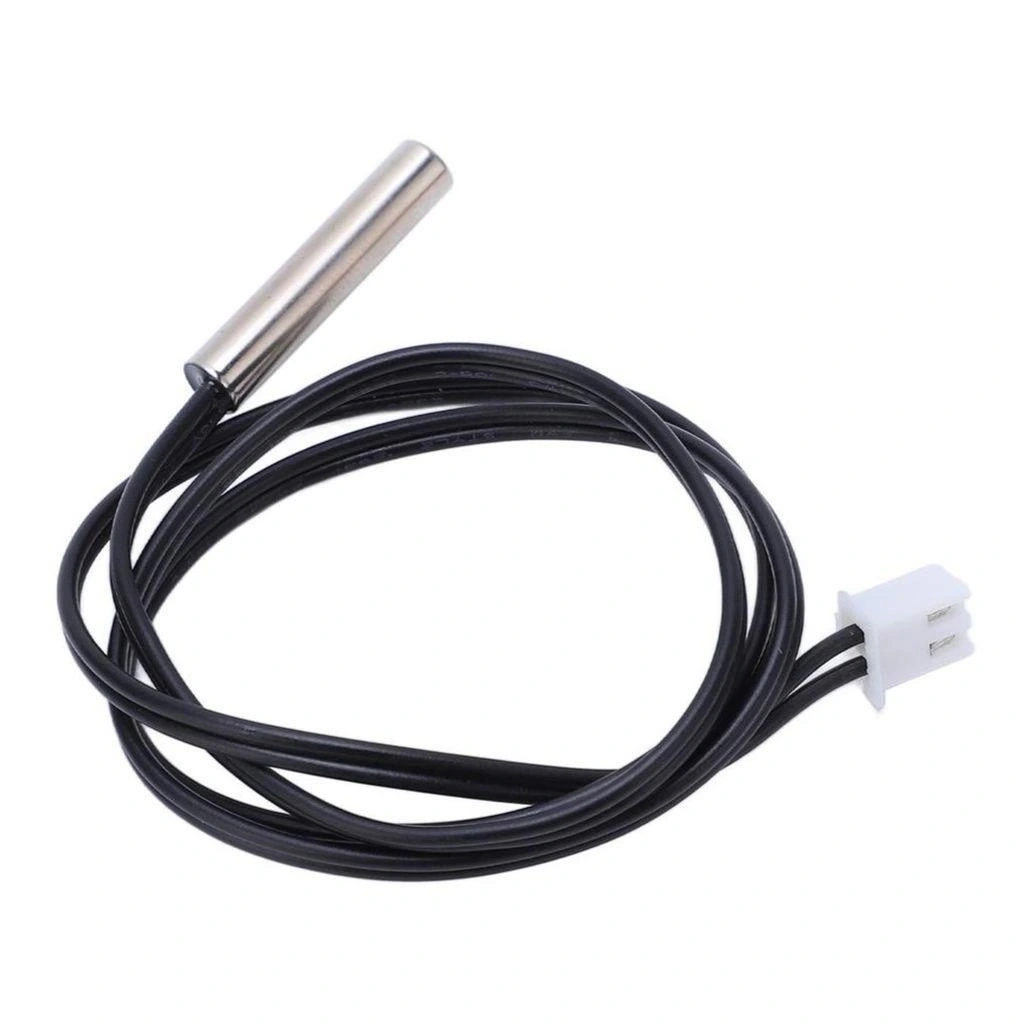

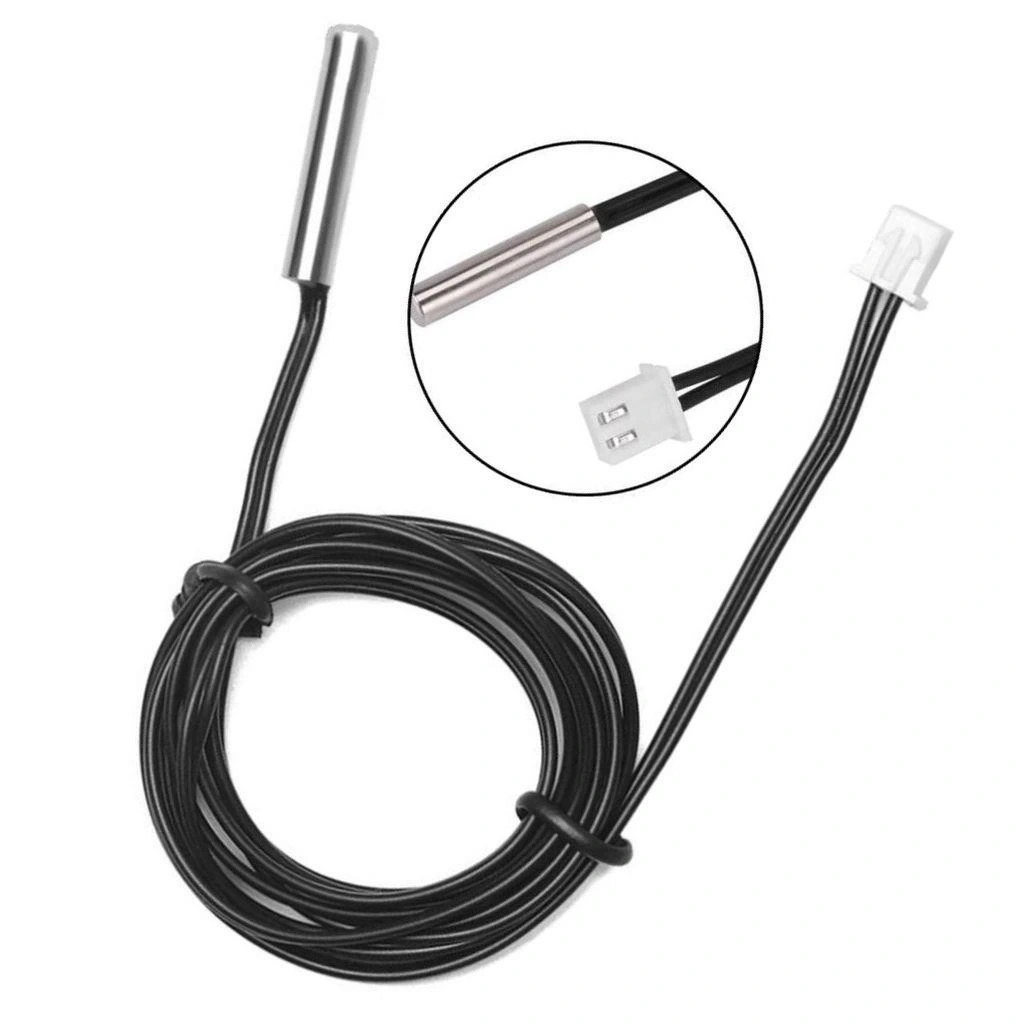

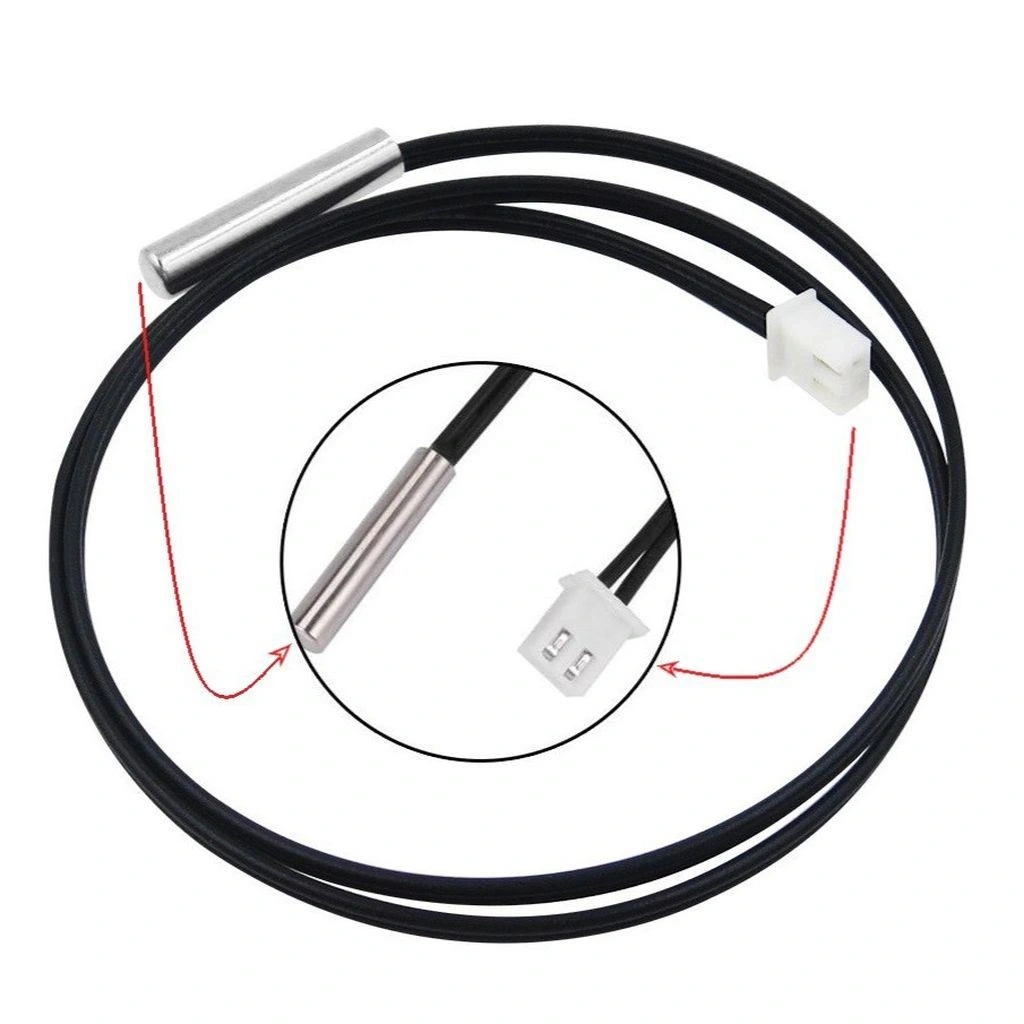

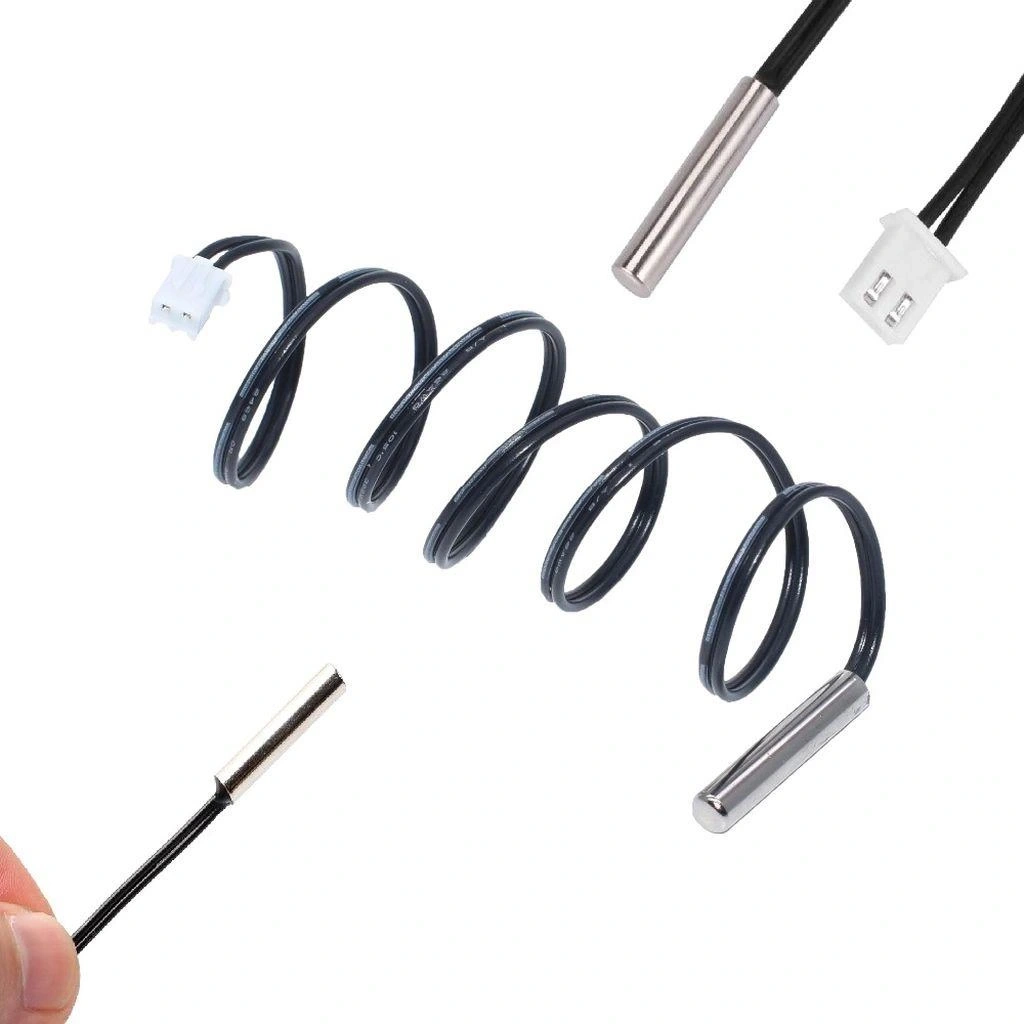

10K NTC Su Geçirmez Kablolu 50cm
10K NTC Su Geçirmez Kablolu sensör, sıcaklık ölçümü için tasarlanmış, paslanmaz çelik kapsül içinde korunan hassas bir termistördür. Su geçirmez yapısı sayesinde sıvı ortamlarda, nemli koşullarda ve dış mekanlarda güvenle kullanılabilen bu sensör, -55°C ile +125°C arasındaki geniş sıcaklık aralığında doğru ölçümler yapabilir.
50cm uzunluğundaki kablosu sayesinde erişimi zor alanlara kolayca konumlandırılabilen bu sensörler kategorisindeki ürün, 10K ohm direnç değeri ile standart mikrodenetleyici platformlarına uyumludur.
Endüstriyel, ev otomasyon projeleri ve DIY uygulamaları için ideal olan bu termistör, Arduino gibi platformlarla basit bir gerilim bölücü devre kullanılarak kolayca entegre edilebilir ve hassas sıcaklık ölçümleri yapmanıza olanak tanır.
Teknik Özellikler
10K NTC Su Geçirmez Kablolu 50cm'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Sensör Tipi: NTC (Negatif Sıcaklık Katsayılı) Termistör
- Nominal Direnç Değeri: 10KΩ ± %1 (25°C'de)
- Beta Değeri: 3950K
- Ölçüm Aralığı: -55°C ~ +125°C
- Hassasiyet: ±0.5°C (0°C ~ 50°C aralığında)
- Tepki Süresi: Yaklaşık 3 saniye (sudan havaya)
- Sensör Gövdesi: Paslanmaz çelik kapsül (304 kalite)
- Su Geçirmezlik Derecesi: IP67
- Kapsül Boyutları: 6mm çap x 30mm uzunluk
- Kablo Uzunluğu: 50cm
- Kablo Tipi: 2 iletkenli PVC kaplı
- Kablo Çapı: 3.5mm
- Maksimum Çalışma Akımı: 2mA (önerilen)
- Dissipasyon Faktörü: 3mW/°C
- Termal Zaman Sabiti: ≤15 saniye (durgun havada)
- Çalışma Gerilimi: 3.3V - 5V (önerilen)
- Bağlantı Tipi: Açık uçlu kablo (kutuplu değil)
- Yalıtım Direnci: >100MΩ
- Maksimum Güç Değeri: 25mW
- Çalışma Ortamı: Hava, sıvılar (asitler hariç)
- Termal Bağlantı: Paslanmaz çelik muhafaza ile tam temas
- Kablo Bağlantı Yöntemi: Epoksi dolgu ile sızdırmaz
- Depolama Sıcaklığı: -55°C ~ +150°C
- Yaşlanma Oranı: <0.2°C/yıl (tipik)
- Sıcaklık Katsayısı: -4.4%/°C (25°C'de)
- Ağırlık: Yaklaşık 15g
- RoHS Uyumluluğu: Evet
Kullanım Alanları
10K NTC Su Geçirmez Kablolu 50cm'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Ev Otomasyonu
- Akıllı termostat sistemleri
- Banyo ve havuz sıcaklık kontrolü
- Zemin ısıtma sistemleri
- Soğutma sistemleri izleme
- Sera sıcaklık kontrolü
Endüstriyel Uygulamalar
- Makine ve motor sıcaklık izleme
- Sıvı işleme sistemleri
- Soğutma tankları ve ısı değiştiriciler
- Endüstriyel proses kontrolü
- Laboratuvar ekipmanları
DIY ve Hobi Projeleri
- Arduino tabanlı hava istasyonları
- 3D yazıcı sıcaklık izleme
- Akvaryum sıcaklık kontrolü
- Kuluçka makineleri
- Otomotiv sıcaklık ölçümleri
Özel Uygulamalar
- Sıvı seviye sensörleri ile kombine kullanım
- Dış mekan hava durumu izleme
- Gıda işleme ve depolama sistemleri
- Isıtma ve soğutma ünitelerinin verimliliğini izleme
- Buz önleme sistemleri
Avantajlar ve Özellikler
10K NTC Su Geçirmez Kablolu 50cm'nin sağladığı avantajlar ve çözümler.
- Su Geçirmez Tasarım: IP67 koruma ile sıvı ortamlarda güvenli kullanım
- Geniş Sıcaklık Aralığı: -55°C ile +125°C arasında ölçüm kabiliyeti
- Yüksek Hassasiyet: ±0.5°C doğruluk ile hassas ölçümler
- Dayanıklı Yapı: Paslanmaz çelik kapsül ile uzun ömürlü kullanım
- Uzun Kablo: 50cm kablo ile esnek konumlandırma imkanı
- Standart Değer: 10K direnç ile yaygın devrelere uyumluluk
- Hızlı Tepki Süresi: Sıcaklık değişimlerine hızlı yanıt
- Kolay Entegrasyon: Basit gerilim bölücü devre ile kullanım
- Düşük Güç Tüketimi: Minimum ısınma etkisi ile doğru ölçümler
- Kimyasal Dayanım: Korozif olmayan ortamlarda uzun süreli kararlılık
Bağlantı ve Kullanım
10K NTC Su Geçirmez Kablolu 50cm'nin doğru bağlantısı ve verimli kullanımı hakkında bilgiler.
İpucu: Sıcaklık hesaplamasında Steinhart-Hart denklemi kullanarak daha doğru sonuçlar elde edebilirsiniz.
Arduino ile Temel Bağlantı:
- Bir ucu Arduino'nun 5V pinine
- Diğer ucu 10kΩ direnç üzerinden Arduino'nun analog pinine (örn. A0)
- 10kΩ direncin diğer ucu GND'ye bağlanır (gerilim bölücü devre)
- NTC'nin polaritesi yoktur, kablo uçları değiştirilebilir
Sıcaklık Ölçümü için Arduino Kodu Mantığı:
- Analog pinden değer okuma (0-1023 arası)
- Okunan değeri voltaja dönüştürme
- Voltaj değerinden direnç hesaplama
- Direnç değerinden sıcaklık hesaplama (Beta formülü veya Steinhart-Hart denklemi ile)
- Ölçümü filtreleme ve kalibrasyon için birden fazla okuma yapma
Fiziksel Montaj İpuçları:
- Sensörü ölçüm yapılacak yüzeye tam temas ettirin
- Gerektiğinde termal macun kullanarak ısı iletimini artırın
- Sıvı ortamlarda kablo bağlantı noktasının su üstünde kalmasını sağlayın
- Kablonun çekilme veya bükülme yaşamayacağı şekilde sabitleyin
- Yüksek sıcaklık uygulamalarında kablonun ısıdan etkilenmeyecek şekilde yönlendirilmesine dikkat edin
- Elektromanyetik parazit kaynaklarından uzak tutun
Doğru Ölçüm için İpuçları:
- İlk kullanımda referans bir termometre ile kalibrasyon yapın
- Hatalı okumaları filtrelemek için ortalama alma yöntemini kullanın
- Yüksek hassasiyet için Arduino'nun AREF pinini kullanarak referans voltajını ayarlayın
- Uzun kablo mesafelerinde voltaj düşümünü dikkate alın
- Ölçüm yaparken NTC'nin kendini ısıtmaması için düşük akımda çalıştırın
- Hassas uygulamalarda Steinhart-Hart katsayılarını özel olarak hesaplayın
Sorun Giderme ve İpuçları
10K NTC Su Geçirmez Kablolu 50cm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kararsız Okumalar: Pull-up direncini kontrol edin, kabloda kopukluk olabilir veya elektromanyetik parazit olabilir.
- Yanlış Sıcaklık Değerleri: Beta değerini ve hesaplama formülünü doğrulayın, referans bir termometre ile kalibre edin.
- Yavaş Tepki Süresi: Sensörün ölçüm yüzeyine tam temas ettiğinden emin olun, gerekirse termal macun kullanın.
- Su Sızıntısı: Kablo giriş noktasını kontrol edin, hasar görmüşse izole edilmesi gerekebilir.
- Aşırı Isınma Etkisi: Ölçüm akımını azaltın, duty cycle yöntemiyle sensörü sadece ölçüm sırasında aktif hale getirin.
Ölçüm Doğruluğunu Artırma İpuçları
- Her 5-10 saniyede bir çoklu okuma yapıp ortalamasını alın
- Analog referans voltajını (AREF) kullanarak ADC çözünürlüğünü artırın
- Uzun kablo uygulamalarında ekranlı kablo kullanın
- Kablo uzatması gerekiyorsa direnç değişimini hesaba katın
- Sensörün ölçülecek ortama tam olarak aklimatize olmasını bekleyin
- Steinhart-Hart denklemini kullanarak doğruluk oranını artırın
- Yüksek hassasiyet gerektiren uygulamalarda harici ADC modülü kullanın
Ek Kullanım Senaryoları
- İki sensörü kullanarak sıcaklık farkı ölçümü yapabilirsiniz
- Sensörü buharlaşma hızını ölçmek için kuru ve ıslak olarak kullanabilirsiniz
- Çoklu sensör ağı oluşturarak alan sıcaklık haritası çıkarabilirsiniz
- Sıcaklık değişim hızını hesaplayarak sisteminize prediktif kontrol ekleyebilirsiniz
- Isıtma veya soğutma kontrol sistemlerinde histerezis uygulaması için kullanabilirsiniz
- Wi-Fi veya Bluetooth modülü ile uzaktan izleme sistemi kurabilirsiniz
- EEPROM kullanarak sıcaklık verilerini kaydedip trend analizi yapabilirsiniz
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino kartları ve aksesuarları ile elektronik projelerinizi hayata geçirin.
Ürünleri İncele →
Projeleriniz için çeşitli sensör seçenekleri ile çevreyi algılayın ve ölçümler yapın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve sensörler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş, güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
NTC sensör nasıl çalışır?
NTC, sıcaklık arttıkça direnci azalan bir termistördür. Sıcaklık değiştiğinde malzemenin iletkenliği değişir, bu değişim ölçülerek sıcaklık hesaplanır.
Arduino ile sıcaklık değerini nasıl hesaplayabilirim?
Analog pinden okunan değeri voltaja dönüştürün, voltajdan direnç hesaplayın, dirençten Beta denklemi veya Steinhart-Hart formülü ile sıcaklığı hesaplayın.
Bu sensör hangi sıvılarda kullanılabilir?
Su, yağ, glikol karışımları gibi korozif olmayan sıvılarda kullanılabilir. Asitler, kuvvetli bazlar ve tuzlu su uzun süreli kullanımda paslanmaz çeliğe zarar verebilir.
IP67 koruma ne anlama geliyor?
Tamamen toz geçirmez (IP6X) ve geçici olarak suya batırmaya karşı korumalı (IPX7) olduğunu belirtir. 1 metre derinlikte 30 dakika suya dayanabilir.
Kabloyu uzatmak doğruluğu etkiler mi?
Evet, uzun kablolar direnç ekleyerek ölçümleri etkileyebilir. 10 metreye kadar etki minimal olsa da, daha uzun mesafelerde kalibrasyon yapılması önerilir.
Beta değeri 3950K ne anlama geliyor?
Termistörün sıcaklıkla direnç değişimi karakteristiğini belirtir. Yüksek beta değeri, sıcaklık değişimlerinde daha fazla direnç değişimi olduğunu gösterir.
Bu sensör ile ölçüm sıklığı ne olmalıdır?
Sıvılar için 5-10 saniyede bir, hava için 2-5 saniyede bir ölçüm yeterlidir. Hızlı değişen ortamlarda daha sık ölçüm yapılabilir.
Sensörü doğrudan 3.3V mikrodenetleyiciler ile kullanabilir miyim?
Evet, 3.3V sistemlerde çalışır. Gerilim bölücü devre için uygun pull-up direnci (10K) kullanın ve hesaplamaları referans voltajına göre ayarlayın.
