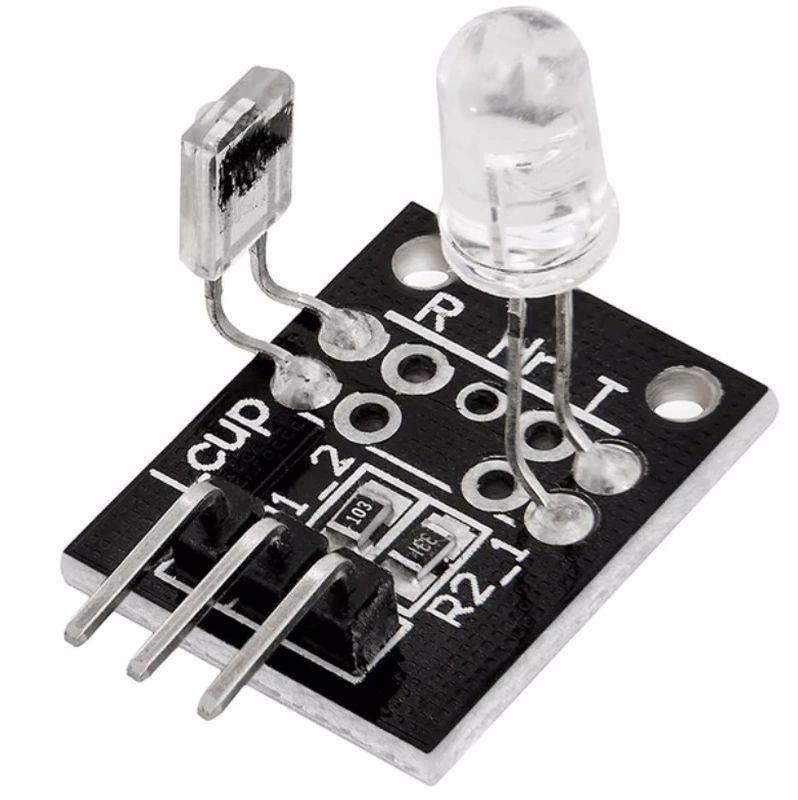

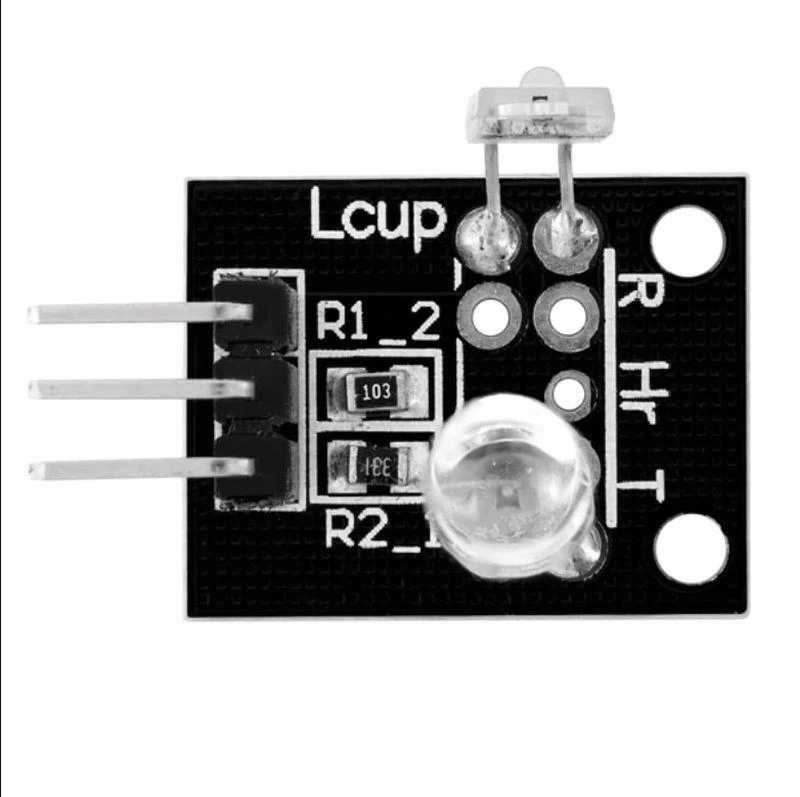

Parmak Nabız Ölçer Sensör KY-039

Parmak Nabız Ölçer Sensör KY-039, parmak ucundan kalp atış hızını algılayan kompakt ve kullanımı kolay bir fotopletismografi sensörüdür. Kızılötesi LED ve fotodiyot kullanarak kan akışındaki değişiklikleri algılayan bu sensör, kalp atışlarınızı tespit ederek nabız ölçümü yapmanıza olanak tanır.

Analog ve dijital çıkışlara sahip olan bu sensör modülü, sensörler arasında özellikle biyometrik ölçüm kategorisinde öne çıkar. Küçük boyutu ve düşük güç tüketimi sayesinde giyilebilir teknoloji projelerinde ve sağlık izleme uygulamalarında sıklıkla tercih edilir.

Parmak klipsi tasarımı ile kullanıcı dostu bir yapıya sahip olan bu sensör, Arduino gibi mikrodenetleyici platformlarına kolayca entegre edilebilir. Voltaj güvencesiyle sunulan KY-039, sağlık takibi, spor bilimi ve biyomedikal proje uygulamalarınız için ideal bir çözümdür.

---

Teknik Özellikler

Parmak Nabız Ölçer Sensör KY-039'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: KY-039
• Sensör Tipi: Fotopletismografi (PPG) sensörü
• Çalışma Prensibi: Kızılötesi ışık yansıma yöntemi
• Çalışma Gerilimi: 3.3V - 5V DC
• Güç Tüketimi: Yaklaşık 4mA
• Sensör Elemanları: IR LED ve fotodiyot
• Çıkış Tipi: Analog ve dijital çıkış
• Analog Çıkış Pini: A0 (0-VCC aralığında sinyal)
• Dijital Çıkış Pini: D0 (eşik değerini aşınca LOW sinyal)
• Hassasiyet Ayarı: Potansiyometre ile dijital çıkış eşik ayarı
• Ölçüm Aralığı: 30 - 200 BPM (atım/dakika)
• Ölçüm Hassasiyeti: ±5 BPM (standart koşullarda)
• LED Göstergesi: 2 adet (güç ve sinyal)
• Bağlantı Pinleri: VCC, GND, A0 (analog çıkış), D0 (dijital çıkış)

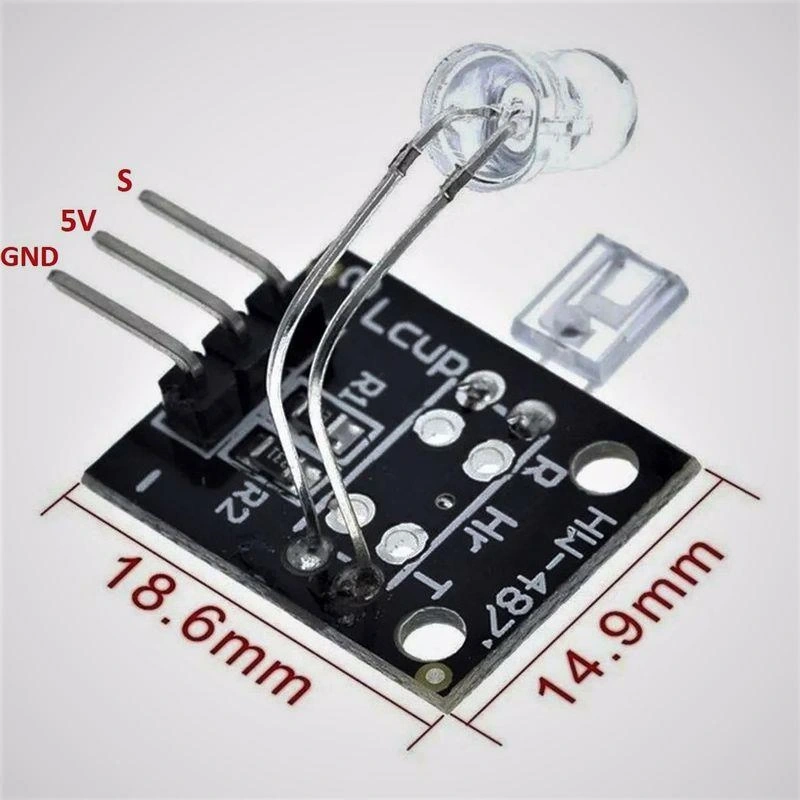

• PCB Boyutları: 15mm x 16mm
• Sensör Kapsülü: Parmak klipsi şeklinde
• Kapsül Malzemesi: ABS plastik
• Kablo Uzunluğu: Yaklaşık 10cm
• Çalışma Sıcaklığı: 0°C ile +50°C arası
• Depolama Sıcaklığı: -10°C ile +60°C arası
• Montaj Delikleri: 2 x 3mm
• Arayüz Tipi: 4-pin dişi header
• Ağırlık: Yaklaşık 5g
• Kızılötesi Dalga Boyu: 940nm
• Sinyal İşleme: Dahili op-amp ve filtre devresi
• Uygulanabilir Parmak Kalınlığı: 8mm - 20mm
• Tepki Süresi: <1 saniye
• Kalibrasyon: Harici kalibrasyon gerekebilir
• Aşırı Işık Koruması: Dahili ışık filtreleme
• Ürün Standartları: RoHS uyumlu
• Menşei: Çin
• IC Bileşenleri: LM393 karşılaştırıcı ve sinyal işleme devresi
• Çıkış Empedansı: <10kΩ
• Gürültü Oranı: <1.5mV

---

Kullanım Alanları

Parmak Nabız Ölçer Sensör KY-039'un kullanılabileceği çeşitli alanlar ve uygulamalar.

Sağlık İzleme

• Evde sağlık takip sistemleri
• Fitness aktivite izleyicileri
• Stres seviyesi ölçüm cihazları
• Yaşlı bakım izleme sistemleri
• Egzersiz performans analizi

Eğitim ve Bilim

• Bilimsel deneyler ve ölçümler
• Biyoloji eğitimi demonstrasyonları
• STEM eğitim projeleri
• Fizyoloji dersleri için materyaller
• Öğrenci bilim fuarı projeleri

Giyilebilir Teknolojiler

• Akıllı bileklikler
• Sağlık takip cihazları
• Spor ekipmanları
• Interaktif giysiler
• Biyometrik aksesuarlar

IoT ve Akıllı Ev

• Uzaktan sağlık izleme sistemleri
• Biyometrik güvenlik çözümleri
• Akıllı ayna projesi
• Kişisel sağlık asistanları
• Uyku kalitesi monitörleri

---

Avantajlar ve Özellikler

Parmak Nabız Ölçer Sensör KY-039'un sağladığı avantajlar ve çözümler.

• Kolay Kullanım: Parmak klipsi tasarımı ile basit ve pratik kullanım
• Çift Çıkış: Hem analog hem dijital sinyal ile esnek entegrasyon
• Ayarlanabilir Hassasiyet: Potansiyometre ile dijital eşik ayarlama imkanı
• Kompakt Boyut: Küçük boyutlarıyla taşınabilir projelere uygun
• Düşük Güç Tüketimi: Pil ile çalışan projelerde uzun kullanım ömrü
• Gerçek Zamanlı Ölçüm: Anlık kalp atışı değişimlerini yakalama
• LED Göstergeler: Durum bildirimi için görsel geri bildirim
• Geniş Çalışma Voltajı: 3.3V ile 5V arasında kullanılabilme
• Non-invazif Ölçüm: Cilt bütünlüğünü bozmadan ölçüm yapabilme
• Entegre Filtre Devresi: Gürültü azaltma ve sinyal iyileştirme

---

Bağlantı ve Kullanım Kılavuzu

Parmak Nabız Ölçer Sensör KY-039'un doğru bağlantısı ve kullanımı için bilgiler.

Arduino ile temel bağlantı adımları:

• VCC: Arduino'nun 5V veya 3.3V pinine bağlayın
• GND: Arduino'nun GND pinine bağlayın
• A0: Arduino'nun herhangi bir analog pinine bağlayın (örn. A0)
• D0: Arduino'nun herhangi bir dijital pinine bağlayın (örn. D2)
• Parmak Yerleşimi: Sensörün klips kısmına parmağınızı yerleştirin
• Hassasiyet Ayarı: Mavi potansiyometreyi döndürerek dijital çıkış hassasiyetini ayarlayın

Arduino kod örneği:

‘‘‘arduino // Parmak Nabız Ölçer Sensör KY-039 Örnek Kodu const int pulsePin = A0; // Analog sinyal pini const int digitalPin = 2; // Dijital sinyal pini const int ledPin = 13; // Dahili LED pin int pulseValue = 0; // Analog değer int threshold = 550; // Nabız algılama eşiği boolean nabizTespit = false; // Nabız tespit durumu unsigned long sonNabizZamani = 0; // Son nabız zamanı int nabizSayisi = 0; // Sayılan nabız unsigned long sayacBaslangic = 0; // Sayaç başlangıç zamanı int nabizHizi = 0; // Hesaplanan nabız hızı (BPM) void setup() { pinMode(digitalPin, INPUT); pinMode(ledPin, OUTPUT); Serial.begin(9600); Serial.println("Parmak Nabız Ölçer Sensör KY-039 Test"); Serial.println("Lütfen parmağınızı sensöre yerleştirin..."); sayacBaslangic = millis(); } void loop() { // Analog değeri oku pulseValue = analogRead(pulsePin); // Dijital pinden gelen nabız sinyalini oku int dijitalDeger = digitalRead(digitalPin); // Nabız tespiti ve sayma if (pulseValue > threshold && !nabizTespit) { nabizTespit = true; digitalWrite(ledPin, HIGH); // İki nabız arasındaki süre unsigned long suAnkiZaman = millis(); if (sonNabizZamani != 0) { nabizSayisi++; } sonNabizZamani = suAnkiZaman; } if (pulseValue < threshold) { nabizTespit = false; digitalWrite(ledPin, LOW); } // Her 10 saniyede bir nabız hızını hesapla ve göster if (millis() - sayacBaslangic >= 10000) { // BPM hesaplama (atım/dakika) nabizHizi = nabizSayisi * 6; // 10 saniyedeki atımı dakikaya çevir Serial.print("Nabız: "); Serial.print(nabizHizi); Serial.println(" BPM"); // Değerleri sıfırla nabizSayisi = 0; sayacBaslangic = millis(); } // Anlık değerleri seri monitöre gönder Serial.print("Analog Değer: "); Serial.print(pulseValue); Serial.print(" | Dijital Çıkış: "); Serial.println(dijitalDeger); delay(50); // Kısa gecikme } ‘‘‘

---

Uygulama Örnekleri

Parmak Nabız Ölçer Sensör KY-039 kullanılarak yapılabilecek proje örnekleri.

Taşınabilir Nabız Monitörü

• Gerekli Malzemeler: Arduino Nano, KY-039 sensör, OLED ekran, batarya, kutu
• Çalışma Prensibi: Parmaktan nabız ölçer, ekranda BPM değerini ve grafik gösterir
• Ek Özellik: Minimum/maksimum değerleri kaydedebilir ve anormal değerlerde uyarı verebilir
• Uygulama: Spor aktiviteleri sırasında kalp atış hızını izlemek için ideal

Stres Seviyesi Göstergesi

• Gerekli Malzemeler: Arduino UNO, KY-039 sensör, RGB LED, buzzer
• Çalışma Prensibi: Kalp atış hızı ve değişkenliğini analiz ederek stres seviyesini tahmin eder
• Ek Özellik: Farklı renk LED'ler ile stres seviyesini görselleştirir
• Uygulama: Meditasyon seansları, stres yönetimi ve rahatlama teknikleri için geribildirim aracı

IoT Sağlık İzleme Sistemi

• Gerekli Malzemeler: ESP8266/ESP32, KY-039 sensör, sıcaklık sensörü, LCD ekran
• Çalışma Prensibi: Nabız ve vücut sıcaklığı verilerini buluta gönderir ve uzaktan izleme sağlar
• Ek Özellik: Mobil uygulama ile uzaktan izleme ve alarm bildirimleri
• Uygulama: Yaşlı ve hasta bakımında uzaktan sağlık kontrolü için kullanılabilir

---

Sorun Giderme ve İpuçları

Parmak Nabız Ölçer Sensör KY-039 kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Sık Karşılaşılan Sorunlar ve Çözümleri

• Düşük Sinyal Kalitesi: Parmağınızı hareket ettirmeden sabit tutun, farklı parmakları deneyin
• Sinyal Yok: Bağlantıları kontrol edin, parmağınızın sensöre tam yerleştiğinden emin olun
• Yanlış Okumalar: Potansiyometreyi ayarlayın, ortam ışığını azaltın
• Kararsız Değerler: Yazılımda filtreleme ekleyin, ortalama değer kullanın
• Gürültülü Sinyal: Güç kaynağını kontrol edin, bypass kapasitörü ekleyin

Doğru Ölçüm için İpuçları

• Sabit Duruş: Ölçüm sırasında parmağınızı ve kolunuzu sabit tutun
• Parmak Seçimi: En iyi sonuç için genellikle işaret veya orta parmak kullanın
• Işık Koşulları: Doğrudan güçlü ışık altında ölçüm yapmaktan kaçının
• Filtre Kullanımı: Yazılımda hareketli ortalama filtresi uygulayın
• Kalibrasyon: İlk kullanımda birkaç dakika boyunca sensörü çalıştırın

Performans İyileştirme

• Sinyal İşleme: Yüksek ve alçak geçiren filtreler ekleyin
• Çoklu Örnekleme: Daha güvenilir sonuçlar için 15-30 saniye ölçüm yapın
• Donanım İyileştirmesi: Sensörü dış ışıktan koruyacak bir muhafaza kullanın
• Yazılım Algoritması: Tepe noktası algılama algoritması kullanın
• Güç Stabilizasyonu: Temiz ve kararlı bir güç kaynağı kullanın

---

Paket İçeriği

• Parmak Nabız Ölçer Sensör KY-039

---
