AS5600 Manyetik İndüksiyon Açısı Ölçüm Sensörü

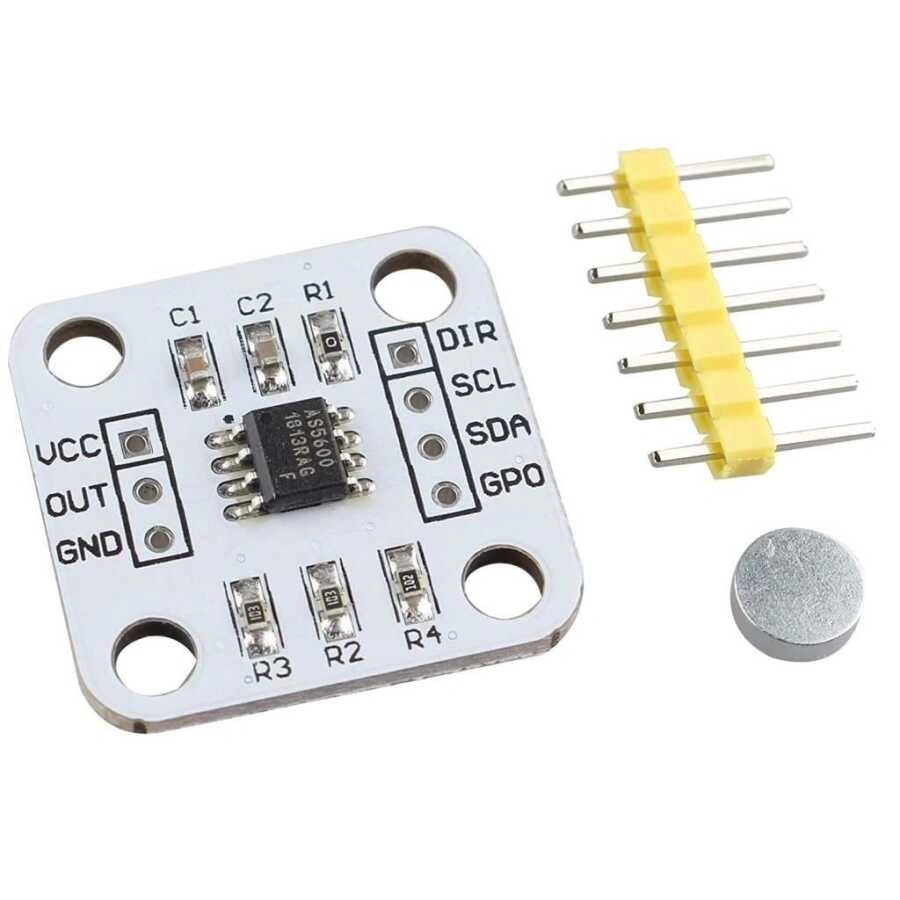

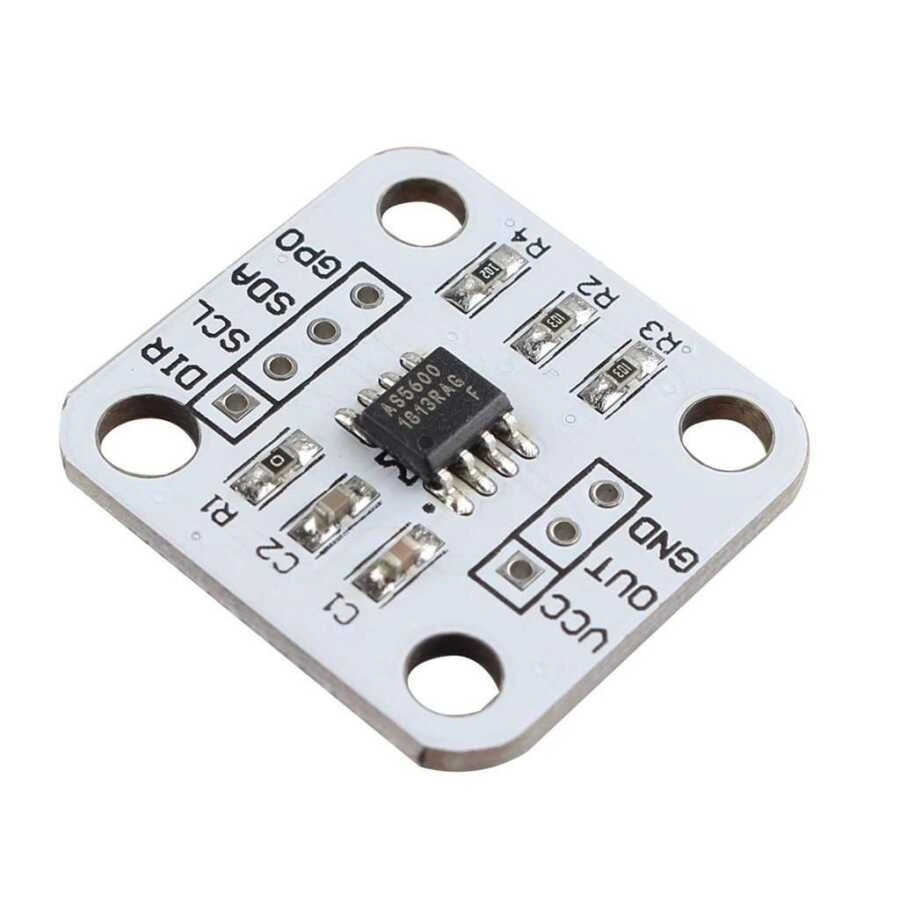

AS5600 Manyetik İndüksiyon Açısı Ölçüm Sensörü 12 bit çözünürlüğe sahip bir AS5600 manyetik kodlayıcı ile donatılmıştır. Dönme açısının temassız ölçümüne izin verir. Modülün bir analog / PWM çıkışı ve bir I2C arayüzü vardır. Varsayılan olarak çıktı 0 ile 360 derece arasındadır. Sıfır açısını (başlangıç konumu) ve maksimum açıyı (durma konumu) programlayarak daha küçük bir çıkış aralığı tanımlamak da mümkündür. Teknik Özellikleri Temassız açı ölçümü I²C arabirimi aracılığıyla basit, kullanıcı tarafından programlanabilen başlatma ve durdurma konumları Açı Aralığı: Programlanabilir maksimum açı aralığı 18 ° ila 360 ° arasındadır Çıkış: analog / PWM Arayüz: I2C Çıkış çözünürlüğü: 12 bit DAC Besleme gerilimi: 3,3 V veya 5 V Giriş akımı: 100 mA'ya kadar Çalışma sıcaklığı: -40 ° C ile 125 ° C arası Boyutlar: 23 x 23 mm Paket içeriği AS5600 manyetik kodlayıcı modülü Düz 7 pin konektör Mıknatıs.
