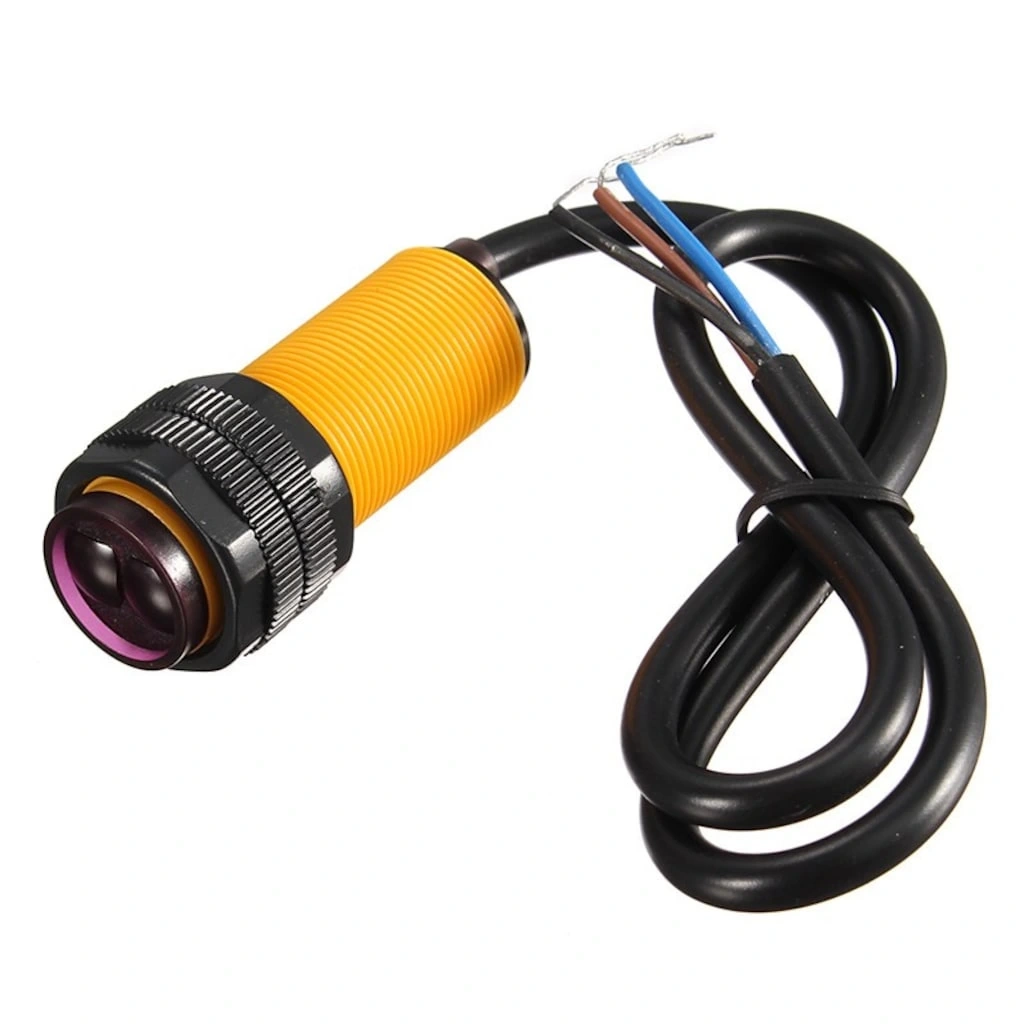

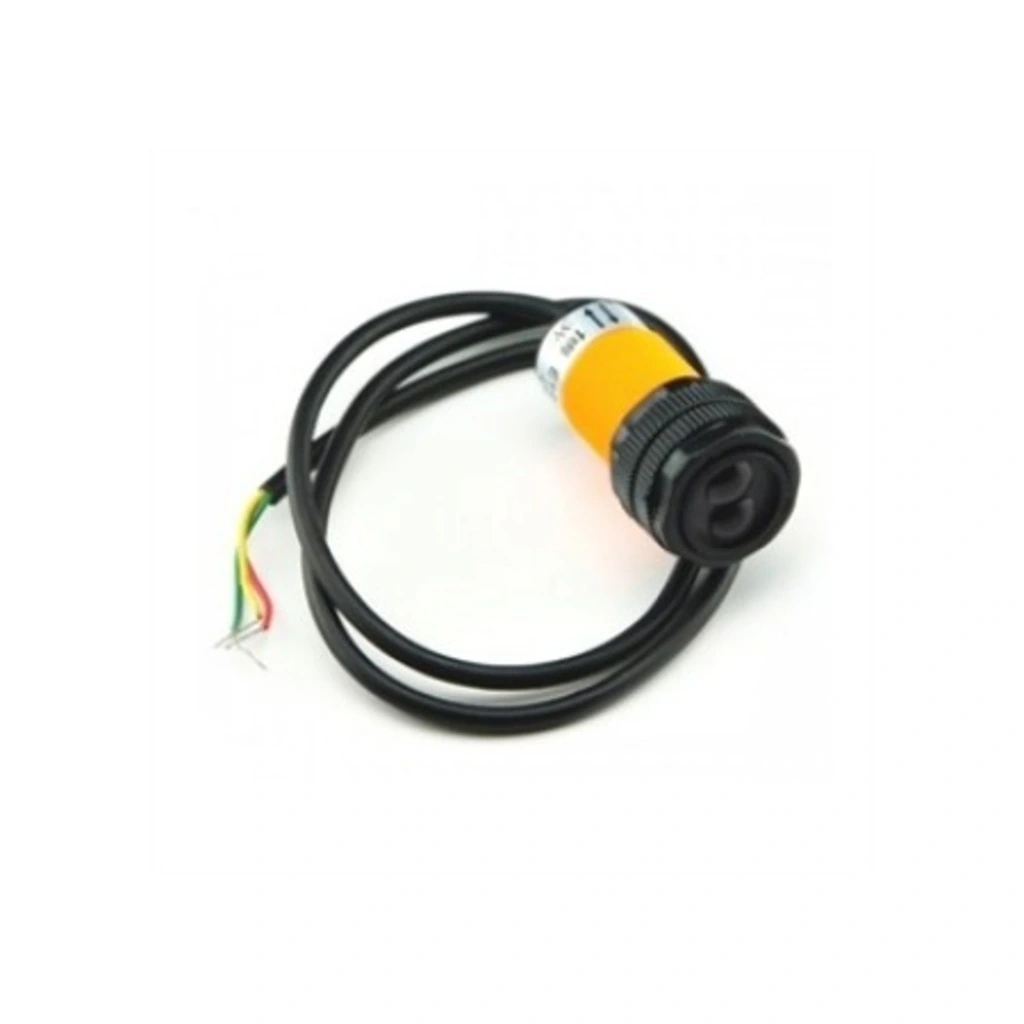

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK

MZ80 Dijital Kızılötesi Mesafe Sensörü (E18-D80NK), 3-80 cm mesafe aralığında engel algılama yapabilen kompakt ve kullanımı kolay bir kızılötesi sensördür. Kızılötesi ışın yayıp yansımasını algılama prensibiyle çalışan bu sensör, dijital çıkış sinyali üreterek tespit edilen engelleri kolayca bildirir.

Ayarlanabilir algılama mesafesi ve yüksek tepki hızı özellikleriyle sensörler arasında öne çıkan bu ürün, endüstriyel otomasyon, robot projeleri ve çeşitli elektronik uygulamalar için idealdir. Silindirik yapısı sayesinde çeşitli yüzeylere kolayca monte edilebilir.

3 kablolu basit bağlantı düzeni ile Arduino ve diğer mikrodenetleyici platformlarına hızlıca entegre edilebilen bu sensör, engel algılama ve mesafe ölçümü gerektiren projelerde güvenilir çözüm sunar. Voltaj güvencesiyle sunulan MZ80 sensörü, otomasyon ve robotik projeleriniz için ideal bir bileşendir.

---

Teknik Özellikler

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: E18-D80NK / MZ80
• Sensör Tipi: Kızılötesi Yansıma Algılama
• Algılama Mesafesi: 3cm - 80cm (ayarlanabilir)
• Çalışma Gerilimi: 5V DC
• Çalışma Akımı: ≤ 25mA
• Çıkış Tipi: Dijital (NPN normalde açık)
• Çıkış Formatı: Engel algılandığında LOW (0V), algılanmadığında HIGH (5V)
• Tepki Süresi: < 2ms
• Sensör Çapı: 18mm
• Sensör Uzunluğu: 45mm
• Gövde Malzemesi: Siyah ABS plastik
• Kablo Uzunluğu: Yaklaşık 50cm
• Kablo Renkleri: Kahverengi (VCC), Siyah (GND), Mavi (Sinyal)
• Işın Açısı: <15°
• Çalışma Sıcaklığı: -25°C ile +55°C arası
• Çalışma Nemi: 35% - 95% RH (yoğuşmasız)
• Koruma Sınıfı: IP65 (toz geçirmez ve su sıçramasına dayanıklı)
• Kızılötesi Dalga Boyu: 940nm
• Ayarlama: Potansiyometre ile hassasiyet ayarı
• Gösterge LED: Kırmızı LED (algılama durumunda yanar)
• Montaj Tipi: M18 dişli gövde ve somunlar ile
• Bağlantı Tipi: 3 kablolu (VCC, GND, OUT)
• Maksimum Anahtarlama Frekansı: 500Hz
• Ortam Işığına Dayanıklılık: ≤ 10.000 lux
• Histerezis: ≤ 10%
• Titreşim Dayanımı: 10-55Hz, 1.5mm çift genlik
• Ağırlık: Yaklaşık 30g
• Uyumluluk: TTL ve CMOS mantık devreleri ile uyumlu
• Standartlar: CE, RoHS uyumlu

---

Kullanım Alanları

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Robotik Uygulamalar

• Engel algılama ve kaçınma sistemleri
• Çizgi izleyen robotlar
• Nesne takip sistemleri
• İnsansız kara araçları
• Drone engel algılama sistemleri

Endüstriyel Otomasyon

• Konveyör bant sistemleri
• Ürün sayma ve sıralama
• Sınır algılama
• Makine güvenlik sistemleri
• Poziyon kontrolü

Akıllı Ev Sistemleri

• Hareket algılama alarmları
• Otomatik kapı ve aydınlatma kontrolü
• Su seviyesi sensörleri
• Güvenlik sistemleri
• Evcil hayvan besleyicileri

Eğitim ve Hobi Projeleri

• STEM eğitim setleri
• Arduino proje çalışmaları
• Basit güvenlik sistemleri
• Oyun kontrol cihazları
• İnteraktif sanat projeleri

---

Avantajlar ve Özellikler

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK'nın sağladığı avantajlar ve çözümler.

• Geniş Algılama Aralığı: 3cm ile 80cm arasında ayarlanabilir mesafe
• Hassasiyet Ayarı: Potansiyometre ile kolay mesafe ayarı
• Hızlı Tepki: 2ms'den kısa tepki süresi ile anlık algılama
• Kolay Montaj: M18 dişli gövde ve somunlar ile güvenli sabitleme
• Su ve Toz Koruması: IP65 koruma sınıfı ile dış ortam kullanımına uygunluk
• Durum Göstergesi: Algılama durumunu gösteren dahili LED
• Basit Bağlantı: Sadece 3 kablo ile kolay entegrasyon
• Kompakt Boyut: Sınırlı alanlarda kullanım için ideal ölçüler
• Düşük Güç Tüketimi: 25mA'den düşük akım çekişi
• Ortam Işığına Dayanıklılık: 10.000 lux'a kadar ışıklı ortamlarda çalışabilme

---

Bağlantı ve Kullanım Kılavuzu

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK'nın doğru bağlantısı ve kullanımı için bilgiler.

Arduino ile temel bağlantı adımları:

• Kahverengi Kablo (VCC): Arduino'nun 5V pinine bağlayın
• Siyah Kablo (GND): Arduino'nun GND pinine bağlayın
• Mavi Kablo (Sinyal): Arduino'nun herhangi bir dijital pinine bağlayın (örneğin D2)
• Montaj: Sensörü verilen somunlarla sabit bir yüzeye monte edin
• Hassasiyet Ayarı: Sensörün arkasındaki potansiyometreyi küçük bir tornavida ile döndürerek algılama mesafesini ayarlayın

Arduino kod örneği:

‘‘‘arduino // MZ80 Dijital Kızılötesi Mesafe Sensörü Örnek Kodu const int sensorPin = 2; // Sensör sinyal kablosunun bağlı olduğu pin const int ledPin = 13; // Arduino üzerindeki dahili LED pin int sensorDurumu = 0; // Sensör durumunu saklamak için değişken void setup() { pinMode(sensorPin, INPUT); // Sensör pinini giriş olarak ayarla pinMode(ledPin, OUTPUT); // LED pinini çıkış olarak ayarla Serial.begin(9600); // Seri haberleşmeyi başlat Serial.println("MZ80 Dijital Kızılötesi Mesafe Sensörü Test"); Serial.println("Engel algılandığında LED yanacak ve seri port üzerinden bildirim gelecek"); } void loop() { // Sensörden değer oku sensorDurumu = digitalRead(sensorPin); // Sensör LOW (0) değeri verdiğinde engel algılanmış demektir if (sensorDurumu == LOW) { digitalWrite(ledPin, HIGH); // LED'i yak Serial.println("Engel algılandı!"); } else { digitalWrite(ledPin, LOW); // LED'i söndür Serial.println("Engel yok"); } delay(100); // Kısa bir bekleme } ‘‘‘

---

Uygulama Örnekleri

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK kullanılarak yapılabilecek proje örnekleri.

Akıllı Çöp Kovası

• Gerekli Malzemeler: Arduino Uno, MZ80 sensör, servo motor, çöp kovası
• Çalışma Prensibi: El yaklaştığında sensör tetiklenir ve servo motor kapağı açar
• Ek Özellik: Zaman aşımı ile otomatik kapanma eklenebilir
• Uygulama: Evler, ofisler ve ortak alanlarda temassız çöp atma imkanı sağlar

Engel Algılayan Robot

• Gerekli Malzemeler: Arduino Nano, MZ80 sensör, motor sürücü, DC motorlar, tekerlekler
• Çalışma Prensibi: Robot hareket ederken önündeki engelleri algılayıp yönünü değiştirir
• Ek Özellik: Birden fazla sensör kullanarak daha karmaşık hareket algoritmaları oluşturulabilir
• Uygulama: STEM eğitimi, robotik yarışmaları ve hobi projeleri

Otomatik El Dezenfektan Dispenseri

• Gerekli Malzemeler: Arduino, MZ80 sensör, peristaltik pompa, güç kaynağı
• Çalışma Prensibi: El yaklaştığında sensör aktif olur ve pompa dezenfektan sıvısını dağıtır
• Ek Özellik: Ayarlanabilir doz miktarı ve zamanlayıcı eklenebilir
• Uygulama: Ofisler, okullar, hastaneler ve toplu alanlar için temassız hijyen çözümü

---

Sorun Giderme ve İpuçları

MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Sık Karşılaşılan Sorunlar ve Çözümleri

• Hatalı Algılama: Sensörün yönünü ve açısını kontrol edin, yansıtıcı yüzeylerden uzak tutun
• Algılama Mesafesi Sorunları: Potansiyometreyi yeniden ayarlayın, güç kaynağının 5V olduğundan emin olun
• LED Yanmıyor: Kablo bağlantılarını ve güç kaynağını kontrol edin
• Tutarsız Tepkiler: Sensörü güçlü ışık kaynaklarından uzak tutun, sinyal hattına pull-up direnci ekleyin
• Fiziksel Montaj Sorunları: Verilen somunları kullanarak sensörü sıkıca sabitleyin

Performans İyileştirme İpuçları

• Filtreleme: Yazılımda debounce filtreleme kullanarak yanlış okumaları azaltın
• Çoklu Okuma: Arka arkaya birkaç okuma yapıp ortalama veya çoğunluk değerini kullanın
• Yansıtıcı Yüzeyler: Algılanacak nesnelerin mat yüzeyli olması daha iyi sonuç verir
• Açı Ayarı: Sensörü algılanacak nesneye 90 derece açıyla yönlendirin
• Gürültü Azaltma: Sensör kablolarını güç kablolarından uzak tutun

---

Paket İçeriği

• MZ80 Dijital Kızılötesi Mesafe Sensörü E18-D80NK

---
