SW-18020P Titreşim Sensörü

SW-18020P Titreşim Sensörü

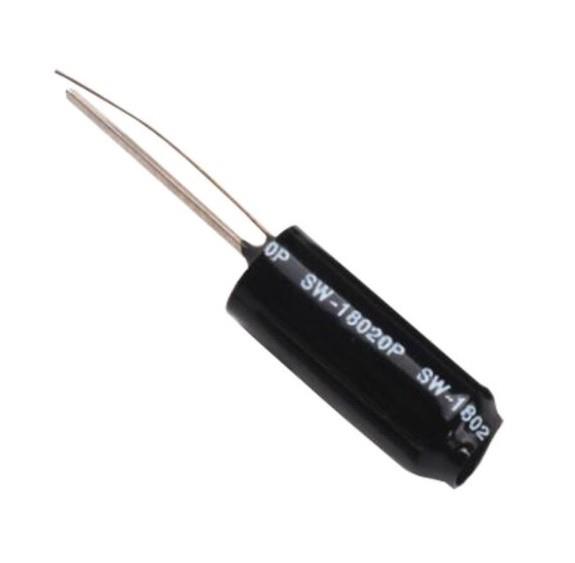

SW-18020P Titreşim Sensörü, elektronik projelerinizde titreşim, darbe ve sarsıntıları algılamak için kullanılan basit ve etkili bir sensördür. Dahili yay mekanizması sayesinde, fiziksel hareketlere karşı hassas tepki verir.

Kompakt boyutu ve düşük enerji tüketimi ile her türlü elektronik projede kolaylıkla kullanılabilir. Sadece dijital çıkış veren bu sensör, mikrodenetleyicilere bağlantı için minimum pin gerektirir.

Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu sensör, alarm sistemleri, güvenlik uygulamaları ve titreşim tespiti gerektiren projelerde ideal bir seçimdir. Sensörler kategorisinin kullanımı en kolay ürünlerinden biridir.

Teknik Özellikler

SW-18020P Titreşim Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Yaylı kontak titreşim sensörü
• Çalışma Voltajı: 3,3V - 5V DC
• Sinyal Çıkışı: Dijital (HIGH/LOW)
• Hassasiyet: Ayarlanabilir (direnç ile)
• PCB Boyutları: 3.2cm x 1.4cm
• Pin Sayısı: 3 (VCC, GND, OUT)
• Algılama Yöntemi: Mekanik kontak
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Montaj Delikleri: 2 adet, 3mm çapında
• Ağırlık: Yaklaşık 2g
• Tepki Süresi: < 1ms
• Gürültü Bağışıklığı: Orta seviye
• Güç Tüketimi: < 5mA aktif durumda
• Çıkış Direnci: 10KΩ (dahili pull-up)

Bağlantı ve Kullanım

SW-18020P Titreşim Sensörünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

SW-18020P Titreşim Sensörünü Arduino'ya bağlamak oldukça basittir. Sensör üzerindeki 3 pini şu şekilde bağlayabilirsiniz:

• VCC: Arduino 5V veya 3.3V pinine
• GND: Arduino GND pinine
• OUT: Arduino'nun herhangi bir dijital pinine (örneğin D2)

Sensör, titreşim algılandığında OUT pininde bir lojik durum değişikliği oluşturur. Normalde OUT pini HIGH (yüksek) durumdadır ve titreşim algılandığında kısa süreli olarak LOW (düşük) durumuna geçer.

Sensörün montajını yaparken, darbe veya titreşimleri en iyi algılayacağı bir konuma yerleştirilmesi önemlidir. Sensör, PCB üzerindeki montaj delikleri kullanılarak sabitlenebilir.

Hassasiyeti ayarlamak için harici bir direnç kullanabilir veya yazılımsal olarak debounce işlemi yapabilirsiniz. Yüksek değerli bir direnç (örneğin 100K) algılama hassasiyetini düşürürken, düşük değerli bir direnç (örneğin 10K) hassasiyeti artırır.

Titreşim sensörünün çalışma prensibi basittir: İçerisindeki yay mekanizması, herhangi bir titreşim veya darbe anında kontak sağlayarak devre tamamlanır. Bu özellik, sensörün hem yatay hem de dikey titreşimleri algılayabilmesini sağlar.

Sensör çıkışı, HIGH durumundan LOW durumuna geçtiğinde bir kesme (interrupt) kullanarak Arduino'nun uyku modundan çıkmasını sağlayabilirsiniz. Bu özellikle pil ile çalışan projelerde enerji verimliliği sağlar.

Uygulama Alanları

SW-18020P Titreşim Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Kapı ve pencere alarm sistemleri
• Kasa ve değerli eşya koruma sistemleri
• Araç güvenlik sistemleri
• Bisiklet ve motosiklet hırsızlık alarmları

Ev ve Endüstriyel Uygulamalar

• Çamaşır makinesi, kurutucu gibi cihazların tamamlama alarmları
• Endüstriyel makine izleme sistemleri
• Titreşim izleme ve raporlama
• Deprem erken uyarı prototipleri

Hobi ve Eğitim Projeleri

• İnteraktif oyuncaklar
• Müzik ve ritim sensörleri
• Robot hareket algılayıcıları
• STEM eğitim projeleri

Proje Örnekleri

SW-18020P Titreşim Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Bisiklet Güvenlik Sistemi

Arduino Nano, SW-18020P titreşim sensörü, piezo buzzer, GSM modülü ve 3.7V lityum pil kullanarak kompakt bir bisiklet güvenlik sistemi tasarlayabilirsiniz. Sistem, bisikletin kadrosuna veya bagaj kısmına gizlice monte edilebilir. Titreşim sensörü, bisikletin izinsiz hareket ettirilmesi durumunda algılama yapar.

Arduino, titreşimin süresini ve şiddetini analiz ederek yanlış alarmları filtreleyebilir. Alarm tetiklendiğinde, piezo buzzer yüksek sesli bir alarm çalar ve aynı zamanda GSM modülü sahibinin telefonuna konum bilgisi içeren bir SMS gönderir. Sistem, düşük güç tüketimi için sleep modunda çalışabilir ve titreşim algılandığında aktif hale gelebilir.

Ayrıca, kullanıcı telefondan bir SMS göndererek sistemi uzaktan açıp kapatabilir. Lityum pil, USB üzerinden şarj edilebilir ve yaklaşık 2 hafta çalışabilir. Bu kompakt ve gizli sistem, bisiklet hırsızlığına karşı etkili bir caydırıcı olarak hizmet eder.

Akıllı Paket İzleme Sistemi

Arduino Pro Mini, SW-18020P titreşim sensörü, MPU6050 ivmeölçer, microSD kart modülü ve ESP8266 WiFi modülü kullanarak bir paket izleme sistemi oluşturabilirsiniz. Bu sistem, kargo paketlerinin taşıma sırasında maruz kaldığı darbe ve sarsıntıları kaydeder.

Titreşim sensörü, ani darbeleri tespit ederken, MPU6050 sürekli olarak paket yönelimini ve ivmesini ölçer. Her önemli darbe veya düşme olayında, zaman damgası ile birlikte olay şiddeti microSD karta kaydedilir. ESP8266 WiFi modülü, internet erişimi olduğunda verileri bulut sunucusuna yükleyebilir. Sistem, enerji verimliliği için uyku modunu kullanır ve sadece hareket algılandığında aktif olur.

Küçük boyutlu, 3D baskı bir muhafaza içerisinde paketlere kolayca yerleştirilebilir. Bu proje, değerli ve hassas ürünlerin taşınması sırasında oluşabilecek hasarların belirlenmesi ve taşıma süreçlerinin iyileştirilmesi için idealdir. Ayrıca, kurye şirketlerinin hizmet kalitesini değerlendirmek için de kullanılabilir.

Deprem Aktivite Monitörü

Arduino UNO, SW-18020P titreşim sensörü, ADXL345 hassas ivmeölçer, RTC modülü, LCD ekran ve SD kart modülü kullanarak bir deprem aktivite monitörü geliştirebilirsiniz. Sistem, zemindeki titreşimleri sürekli olarak izler ve belirli bir eşik değeri aşıldığında kayıt yapmaya başlar.

Titreşim sensörü ilk tetiklemeyi yapar, ardından ADXL345 hassas ölçümler alır. RTC modülü, olayların tam zamanını kaydetmek için kullanılır. Veriler, analiz için SD karta kaydedilir ve LCD ekranda real-time olarak gösterilir. Önemli sarsıntı durumlarında, dahili buzzer ile sesli uyarı verilir.

Sistem, USB güç kaynağı ve yedek pil ile çalışabilir, böylece elektrik kesintilerinde de işlevini sürdürür. Cihaz, evlerde, okullarda veya küçük ofislerde kullanılabilir ve toplanan veriler, yerel sismik aktivitelerin gözlemlenmesine yardımcı olabilir.

Bilimsel bir ölçüm cihazı hassasiyetine sahip olmasa da, temel sismik aktiviteleri algılayabilir ve kaydedebilir. Bu proje, sismoloji konusunda eğitim amaçlı kullanım için de uygundur.

Sorun Giderme ve İpuçları

SW-18020P Titreşim Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Alarmlar: Sensör çok hassas olabilir. Çıkış pini ile GND arasına yüksek değerli bir direnç (örn. 100K) bağlayarak hassasiyeti azaltın.
• Algılama Yapılmıyor: Sensörün düzgün bağlandığından emin olun. Bağlantı pinlerinde oksitlenme olup olmadığını kontrol edin.
• Kararsız Çıkış: Titreşim anında çıkış sinyali titreşebilir. Yazılımsal debounce veya filtre uygulayın.
• Düşük Hassasiyet: Sensörün montaj pozisyonu önemlidir. Titreşimi en iyi algılayacak şekilde konumlandırın.
• Yanlış Okumalar: Elektromanyetik girişim sorunu yaşıyorsanız, sensörün yakınındaki güç hatlarını kontrol edin ve gerekirse blendajlı kablo kullanın.

Performans İpuçları

• Düşük güç tüketimi için interrupt (kesme) kullanarak sensörü sadece tetiklendiğinde okuyun.
• Bağlantı kabloları kısa tutun ve mümkünse PCB üzerine doğrudan monte edin.
• Sensör modülü neme karşı korunaklı değildir, dış mekanda kullanırken izole edin.
• Çevre titreşimlerinden etkilenmemesi için modülü uygun şekilde sabitleyin.
• Birden fazla sensör kullanarak algılama hassasiyetini ve yönlü algılamayı geliştirebilirsiniz.

Paket İçeriği

• 1x SW-18020P Titreşim Sensörü
