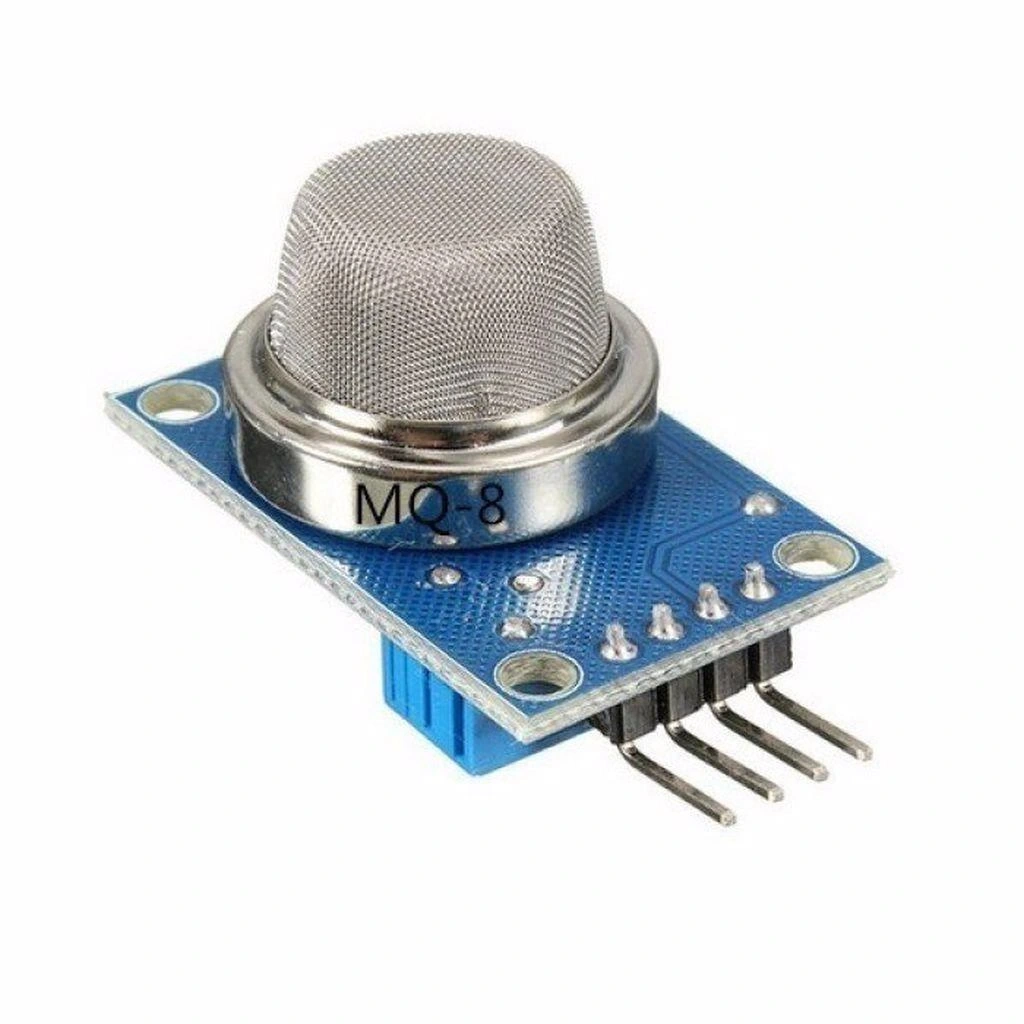

MQ-8 Hidrojen Gaz Sensör Kartı

MQ-8 Hidrojen Gaz Sensör Kartı

MQ-8 Hidrojen Gaz Sensör Kartı, ortamdaki hidrojen gazını yüksek hassasiyetle tespit etmek için tasarlanmış özel bir modüldür. Düşük konsantrasyonlardaki hidrojen gazını bile algılayabilen bu sensör, endüstriyel ortamlarda, laboratuvarlarda ve alternatif enerji projelerinde güvenlik kontrolü sağlar. Gaz sensörleri arasında özellikle hidrojen algılama konusunda öne çıkan bu modül, yarı iletken algılama teknolojisi kullanmaktadır.

MQ-8 sensör kartı, hem analog hem de dijital çıkış sağlayarak farklı uygulama ihtiyaçlarına cevap verir. Üzerinde bulunan potansiyometre sayesinde hassasiyet ayarı kolayca yapılabilir. Arduino ve diğer mikrodenetleyicilerle basit bağlantı imkanı sunan sensör kartı, hidrojen bazlı yakıt hücresi projelerinde, hidrojen sızıntı algılama sistemlerinde ve alternatif enerji araştırmalarında yaygın olarak kullanılmaktadır.

MQ-8 sensör kartının stabil çalışma performansı ve uzun servis ömrü, kritik uygulamalarda güvenilir sonuçlar almanızı sağlar. Yüksek hassasiyeti ve seçici algılama özelliği ile ortamdaki hidrojen konsantrasyonunu etkili şekilde ölçer. Elektronik projelerinizde hidrojen algılama ihtiyacınız varsa, MQ-8 sensör kartı ideal bir çözüm sunmaktadır.

Teknik Özellikler

MQ-8 Hidrojen Gaz Sensör Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Yarı iletken (Metal Oksit)
• Algılanan Gaz: Hidrojen (H?)
• Algılama Aralığı: 100-10.000 ppm
• Hassasiyet: Yüksek (100 ppm'den itibaren algılama)
• Çalışma Voltajı: 5V DC
• Çalışma Akımı: <180 mA
• Isıtıcı Voltajı: 5V ±0,1V AC/DC
• Isıtıcı Direnci: 31Ω ±5%
• Çıkış Tipleri: Analog (A0) ve Dijital (D0)
• Analog Çıkış: 0-5V (hidrojen konsantrasyonuna bağlı)
• Dijital Çıkış: TTL seviyesi (0V veya 5V)
• Tepki Süresi: <10 saniye
• İyileşme Süresi: <30 saniye
• Çalışma Sıcaklığı: -10°C ile +50°C
• Çalışma Nemi: <95% RH
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• PCB Boyutu: 32mm × 22mm
• Sensör Boyutları: Çap 17mm × Yükseklik 10mm
• Kart Bileşenleri: LM393 komparatör entegresi, güç LED'i, dijital çıkış LED'i
• Bağlantı Pinleri: VCC, GND, D0 (Dijital Çıkış), A0 (Analog Çıkış)

Paket İçeriği

• 1 x MQ-8 Hidrojen Gaz Sensör Kartı

Bağlantı ve Kullanım

MQ-8 Hidrojen Gaz Sensör Kartı'nın bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Bağlantı

MQ-8 sensör kartının Arduino platformu ile bağlantı detayları:

• Temel Bağlantı: VCC → Arduino 5V, GND → Arduino GND, A0 → Arduino analog pin, D0 → Arduino dijital pin.
• Güç Gereksinimleri: Sensör ısıtıcı elementi yaklaşık 150-180mA akım çeker, Arduino USB beslemesi genellikle yeterlidir.
• Analog Okuma: Hidrojen konsantrasyonunu 0-1023 değer aralığında ölçmek için analog pini kullanın.
• Dijital Okuma: Belirli bir hidrojen seviyesi eşiğini aşıp aşmadığını kontrol etmek için dijital pini kullanın.

Kalibrasyon ve Hassasiyet Ayarı

MQ-8 sensör modülünün kalibrasyonu ve hassasiyet ayarı hakkında bilgiler:

• Isınma Süresi: İlk kullanımda 24-48 saat, sonraki kullanımlarda 20-30 dakika ısınma süresi bekleyin.
• Temiz Hava Kalibrasyonu: Hidrojen bulunmayan ortamda sensör direnç değerini (R0) belirleyin.
• Dijital Eşik Ayarı: Potansiyometre ile dijital çıkışın aktifleşeceği hidrojen seviyesini ayarlayın.
• PPM Dönüşümü: Hassas ölçümler için RS/R0 oranını kullanarak ppm değerine dönüşüm yapın.

Güvenlik Önlemleri

MQ-8 hidrojen sensörü kullanırken dikkat edilmesi gereken güvenlik önlemleri:

• Patlama Riski: Hidrojen %4-75 konsantrasyonlarda yanıcı ve patlayıcıdır, test ortamını iyi havalandırın.
• Sensör Sıcaklığı: Çalışma sırasında sensör yüzeyi 200-300°C'ye ulaşır, dokunmayın.
• Kalibrasyon Gazları: Kalibrasyon için hidrojen gazı kullanırken gerekli güvenlik ekipmanlarını bulundurun.
• Yedek Sistemler: Kritik güvenlik uygulamalarında tek sensöre güvenmeyin, yedekli sistem kullanın.

Uygulama Alanları

MQ-8 Hidrojen Gaz Sensör Kartı'nın kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Uygulamalar

MQ-8 sensörünün endüstriyel alanlarda kullanımı:

• Hidrojen Üretim Tesisleri: Üretim alanlarında sızıntı kontrolü ve güvenlik izleme.
• Akü Şarj İstasyonları: Kurşun-asit akülerin şarjı sırasında hidrojen oluşumunu izleme.
• Petrokimya Endüstrisi: Rafineri ve kimya tesislerinde hidrojen kaçak tespiti.
• Metal İşleme: Metal işleme süreçlerinde oluşan hidrojen gazını izleme.

Alternatif Enerji Sistemleri

Yenilenebilir enerji projelerinde MQ-8 kullanımı:

• Hidrojen Yakıt Hücreleri: Yakıt hücresi sistemlerinde hidrojen kaçağı kontrolü.
• Elektroliz Sistemleri: Hidrojen üretim süreçlerinde güvenlik izleme.
• Hidrojen Depolama: Depolama tanklarında ve tesisatında sızıntı tespiti.
• Enerji Araştırmaları: Laboratuvar ortamında hidrojen bazlı enerji sistemleri geliştirme.

Bilimsel ve Eğitim Amaçlı Kullanım

Araştırma ve eğitim alanlarında MQ-8 uygulamaları:

• Kimya Laboratuvarları: Hidrojen üreten reaksiyonların izlenmesi ve kontrol edilmesi.
• STEM Eğitimi: Yenilenebilir enerji ve hidrojen teknolojisi eğitim projeleri.
• Çevre İzleme: Atmosferik hidrojen ölçümü ve çevresel araştırmalar.
• Prototip Geliştirme: Hidrojen teknolojileri için prototip test sistemleri.

Ev ve Küçük İşletme Uygulamaları

Ev ve küçük işletmelerde MQ-8 kullanım alanları:

• Garaj Güvenliği: Akü şarj alanlarında hidrojen birikimini izleme.
• Hobi Projeleri: Hidrojen üretim ve yakıt hücresi deneyleri için güvenlik kontrolü.
• Ev Laboratuvarları: Kimya ve fizik deneyleri sırasında güvenlik izleme.
• Küçük Atölyeler: Metal işleme ve lehimleme süreçlerinde hidrojen izleme.

Örnek Projeler

MQ-8 Hidrojen Gaz Sensör Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Hidrojen Alarm Sistemi

Basit ama etkili bir hidrojen kaçak dedektörü projesi:

• Gerekli Malzemeler: MQ-8 sensör kartı, Arduino UNO/Nano, buzzer, LED uyarı ışıkları, LCD ekran, muhafaza kutusu.
• Temel Özellikler: Sesli ve görsel alarm, LCD'de hidrojen seviyesi gösterimi, ayarlanabilir alarm eşiği.
• İleri Özellikler: Veri kaydı, çoklu alarm seviyesi, batarya yedeklemesi, otomatik havalandırma kontrolü.
• Uygulama: Garaj, akü şarj odası, küçük laboratuvar ortamlarında güvenlik kontrolü.

Kablosuz Hidrojen İzleme Ağı

Geniş alanlarda hidrojen seviyesini izleyen kablosuz sensör ağı:

• Gerekli Malzemeler: Çoklu MQ-8 sensörleri, ESP8266/ESP32 modülleri, güç kaynakları, merkezi izleme istasyonu.
• Ağ Yapısı: Çoklu sensör nodları, Wi-Fi/LoRa ile merkezi sunucuya veri aktarımı.
• İzleme Özellikleri: Gerçek zamanlı veri gösterimi, trend analizi, alarm bildirim sistemi.
• Uygulama: Endüstriyel tesisler, araştırma laboratuvarları, hidrojen yakıt istasyonları.

Hidrojen Yakıt Hücresi Test İstasyonu

Yakıt hücresi performansını ve güvenliğini izleyen test sistemi:

• Gerekli Malzemeler: MQ-8 sensörü, Arduino/Raspberry Pi, akım/voltaj sensörleri, sıcaklık sensörleri, LCD ekran.
• Ölçüm Parametreleri: Hidrojen seviyesi, üretilen elektrik, verimlilik, sıcaklık değerleri.
• Güvenlik Özellikleri: Yüksek hidrojen konsantrasyonunda otomatik kesme, havalandırma kontrolü.
• Veri Analizi: Performans grafikleri, optimizasyon önerileri, verimlilik hesaplamaları.

Taşınabilir Hidrojen Kaçak Dedektörü

Pille çalışan portatif hidrojen tespit cihazı:

• Gerekli Malzemeler: MQ-8 sensörü, Arduino Nano/ATtiny, Li-ion pil, şarj modülü, OLED ekran, buzzer.
• Tasarım Özellikleri: Kompakt ve dayanıklı kasa, uzun pil ömrü, sesli/titreşimli alarm.
• Kullanıcı Arayüzü: Dijital gösterge, pil seviyesi, anlık ve maksimum değer gösterimi.
• Uygulama: Bakım personeli için portatif test cihazı, boru hattı kontrolleri, saha denetimleri.

Sorun Giderme ve Bakım

MQ-8 Hidrojen Gaz Sensör Kartı ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

MQ-8 sensörüyle karşılaşılabilecek sorunlar ve çözümleri:

• Kararsız Okumalar: Yetersiz ısınma süresi. En az 20-30 dakika ısınmasını bekleyin.
• Sürekli Yüksek Değerler: Sensör kontaminasyonu olabilir. Temiz havada birkaç saat çalıştırıp yeniden kalibre edin.
• Tepkisizlik: Bağlantı sorunları veya sensör hasarı. Kabloları kontrol edin, gerekirse sensörü değiştirin.
• Yanlış Alarmlar: Çapraz duyarlılık. Alkol, sigara dumanı gibi diğer gazlardan uzak tutun.

Kalibrasyon İpuçları

MQ-8 sensörünün doğru kalibrasyonu için öneriler:

• İlk Kalibrasyon: 24-48 saatlik ısınma sonrası temiz havada kalibre edin.
• Referans Noktası: Temiz havadaki direnç değerini (R0) kaydedin.
• Periyodik Kontrol: 3-6 ayda bir kalibrasyon kontrolü yapın.
• Hassasiyet Ayarı: Dijital çıkış için potansiyometre ile eşik değerini ayarlarken LED'i gözlemleyin.

Uzun Ömürlü Kullanım

MQ-8 sensörünün kullanım ömrünü uzatmak için öneriler:

• Aşırı Konsantrasyon: Yüksek hidrojen konsantrasyonlarına uzun süre maruz bırakmayın.
• Periyodik Temizlik: Sensör ağını düzenli olarak hafif hava üfleme ile temizleyin.
• Nem Kontrolü: Yüksek nemden koruyun, gerekirse nem bariyeri kullanın.
• Düzenli Çalıştırma: Kullanılmadığı dönemlerde bile ayda bir kez birkaç saat çalıştırın.

Güvenilirliği Artırma

MQ-8 bazlı sistemlerin güvenilirliğini artırma yöntemleri:

• Çoklu Sensör: Kritik uygulamalarda tek sensöre güvenmeyin, birden fazla sensör kullanın.
• Filtreleme: Sensör önüne seçici filtre ekleyerek çapraz duyarlılığı azaltın.
• Ortalama Alma: Anlık değişimlerden etkilenmemek için çoklu okuma yapıp ortalamasını alın.
• Kesintisiz Güç: Yedek güç kaynağı veya pil sistemi ile kesintisiz çalışma sağlayın.
