MPL3115A2 I2C Akıllı Sıcaklık - Basınç - Yükseklik Sensörü
MPL3115A2 Yükseklik Barometrik Basınç Sensörü Modülü, 30 cm içinde (aşırı örnekleme etkinken) yükseklik verileri sağlayan bir MEMS basınç sensörüdür. Sensör çıkışı, yüksek çözünürlüklü 24 bit ADC ile sayısallaştırılır ve I2C üzerinden iletilir, bu da çoğu kontrolör ile kolayca arayüz oluşturulabileceği anlamına gelir. Basınç çıkışı Pascal'ın kesirlerinde çözümlenebilirken, yükseklik metrenin kesirlerinde çözümlenebilir. Cihaz ayrıca Santigrat derece cinsinden 12 bit sıcaklık ölçümü sağlar.

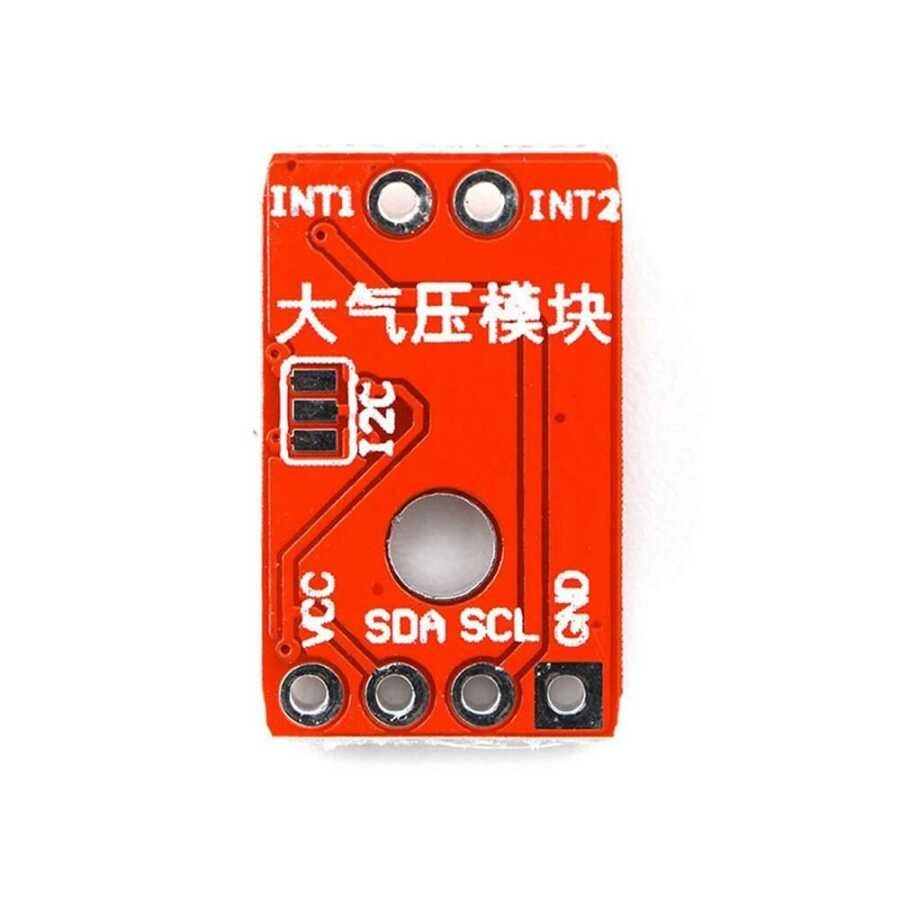

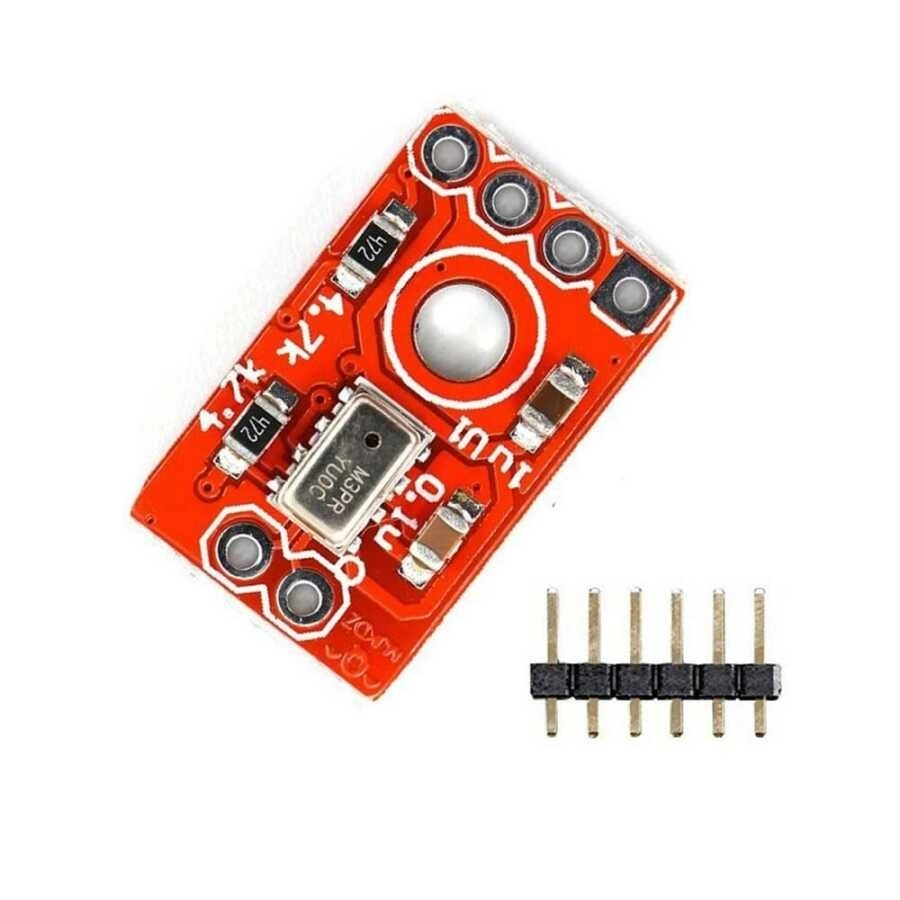

Bu devre, gerekli pimleri standart 2,54 mm aralıklı başlıklara ayırarak bu küçük cihazla prototip oluşturmayı kolaylaştırır. Kart ayrıca cihazın çalışması için gereken tüm pasif bileşenlere sahiptir, böylece onu sadece I2C konuşan bir şeye bağla ve çalışmaya başla!
Özellikler:
- Mutlak ölçüm aralığı: 20~110 kPa
- Göreceli ölçüm doğruluğu: ±0,05 kPa
- Etkili Çözünürlük: 1.5Pa / 0.3m
- Çalışma sıcaklığı aralığı: -40 ila 85 °C
- Güç kaynağı Voltajı: 2.5~3.6V
- Mantık IO bağlantı noktası: 2,5 - 5,0 V
- G/Ç besleme gerilimi: 1,62~3.6V
- PCB boyutu: 18*11mm
- Güç tüketimi: 2?A (bekleme modu)
- Düşük güç modu: 8.5?A, 1Hz örnekleme
