MCP2515 CANBUS-SPI Ağ Haberleşme Modülü

MCP2515 CAN-BUS SPI Ağ Haberleşme Modülü

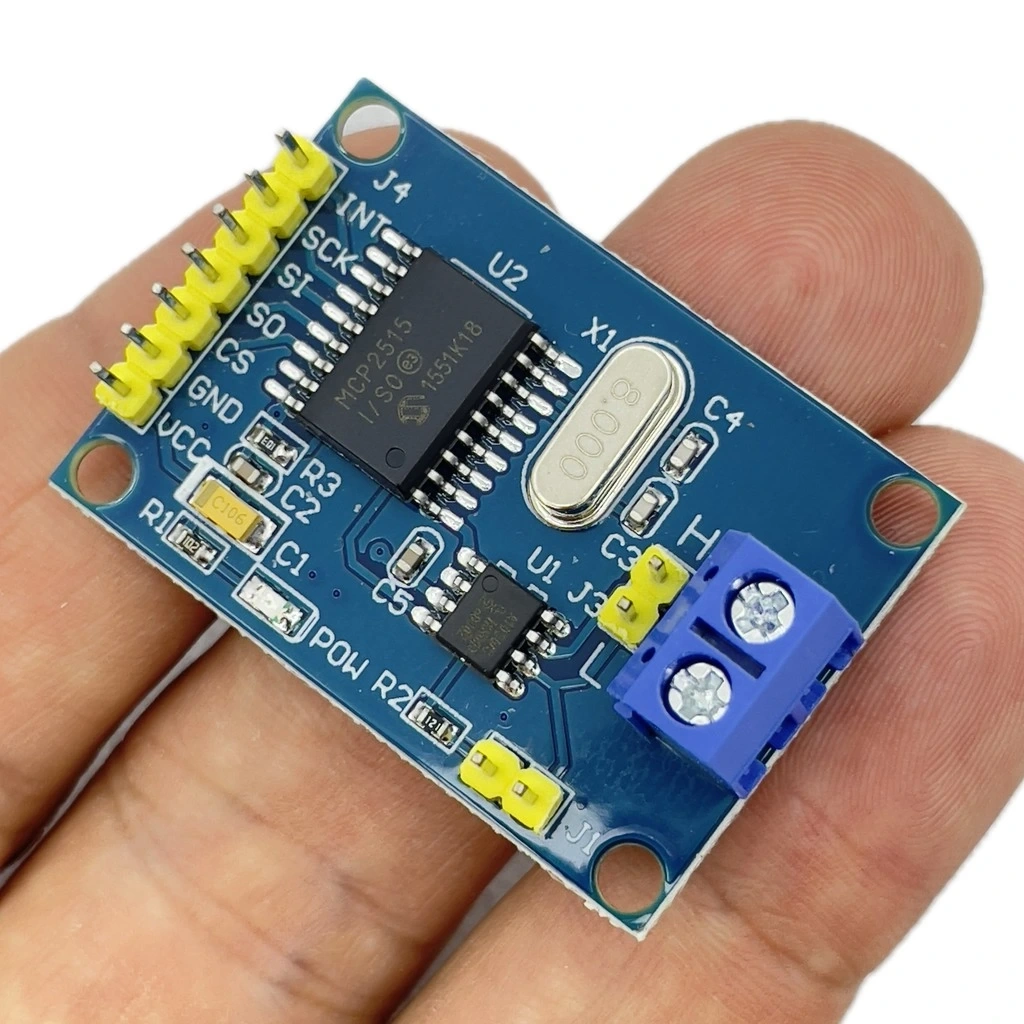

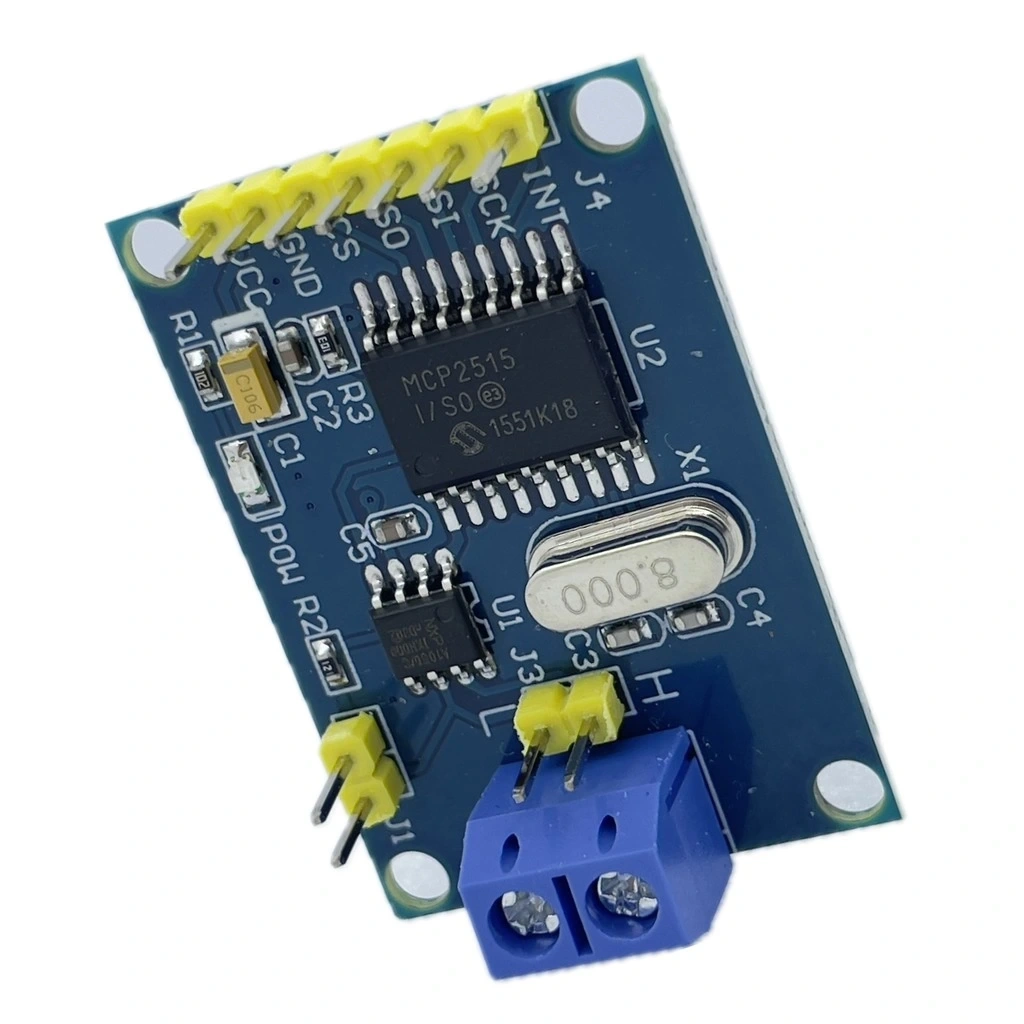

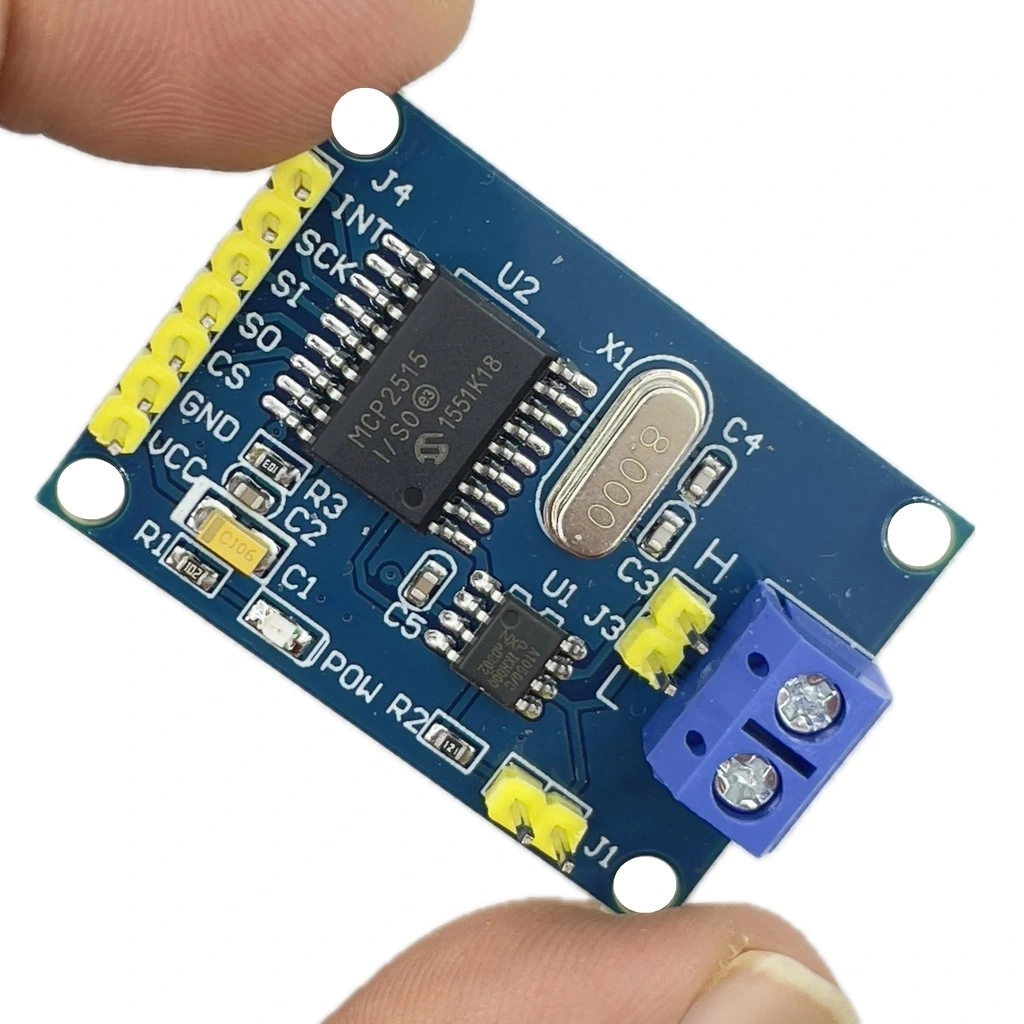

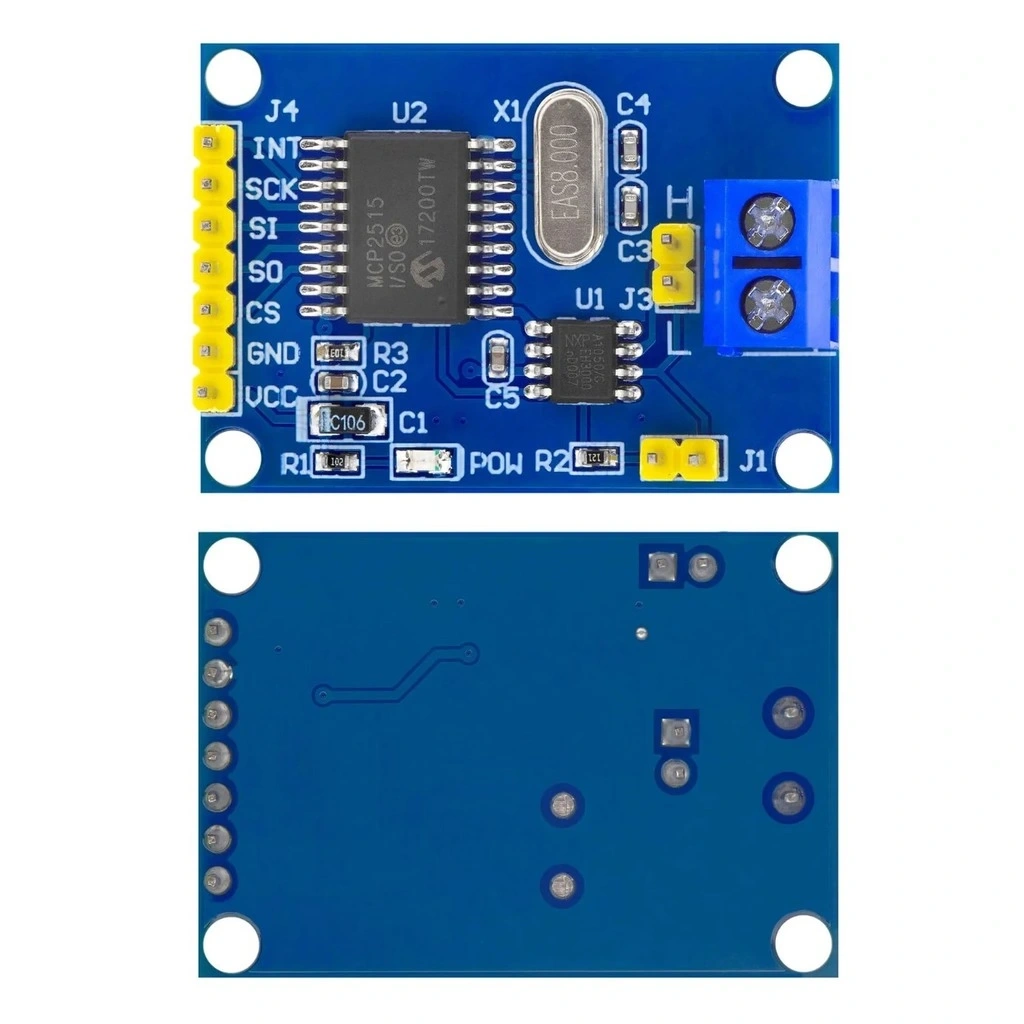

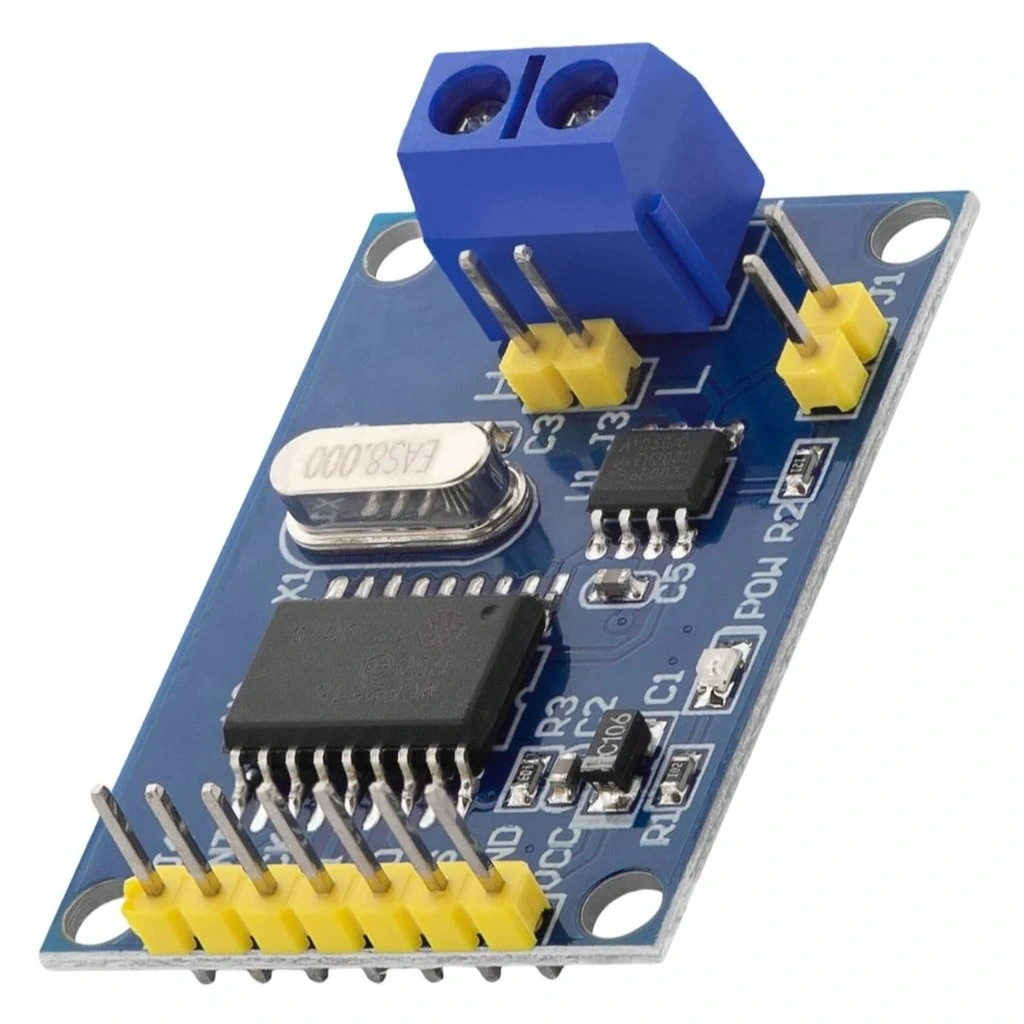

MCP2515 CAN-BUS Modülü, Controller Area Network (CAN) protokolü ile haberleşme sağlayan kompakt bir arabirim kartıdır. Microchip'in MCP2515, CAN kontrolcüsü ve TJA1050 CAN alıcı-verici entegresini kullanarak, mikrodenetleyiciler ve CAN-BUS sistemleri arasında bağlantı kurar.

SPI arayüzü sayesinde Arduino ve diğer mikrodenetleyiciler ile kolayca iletişim kurabilir. Otomotiv, endüstriyel otomasyon ve robotik uygulamalarda yaygın olarak kullanılan bu modül, yüksek hızlı ve güvenilir veri iletimi sağlar.

120 Ohm sonlandırma direnci ile uzun mesafe haberleşmeye uygun olan bu kart, 5V veya 3.3V besleme voltajı ile çalışabilir. Dahili regülatör ve onboard LED'ler ile kolay kullanım ve sorun giderme imkanı sunar.

CAN-BUS protokolünün tüm özelliklerini destekleyen bu modül, Modüller kategorisindeki önemli bir haberleşme çözümüdür ve araç teşhis sistemleri geliştirmek için ideal bir seçenektir.

Teknik Özellikler

MCP2515 CAN-BUS SPI Ağ Haberleşme Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• CAN Kontrolcü: MCP2515 entegresi
• CAN Alıcı-Verici: TJA1050 yüksek hızlı
• Haberleşme Arayüzü: SPI (Serial Peripheral Interface)
• Çalışma Voltajı: 5V DC (3.3V uyumlu)
• CAN-BUS Hızı: 1 Mbps'e kadar destekler
• Sonlandırma Direnci: 120 Ohm (jumper ile seçilebilir)
• SPI Arayüz Hızı: 10 MHz'e kadar
• İzolasyon: Gürültü bağışıklığı için çift taraflı PCB tasarımı
• CAN Mesaj Tamponları: 2x RX, 3x TX
• Bağlantı Arayüzleri:
  • 9-pin Terminal bloğu (CAN-H, CAN-L, GND)
  • SPI pinleri (CS, SCK, SI, SO, INT)
  • Güç (VCC, GND)
• Durum Göstergeleri: CAN-BUS aktivite LED'leri
• Çalışma Sıcaklığı: -40°C ile +85°C arası

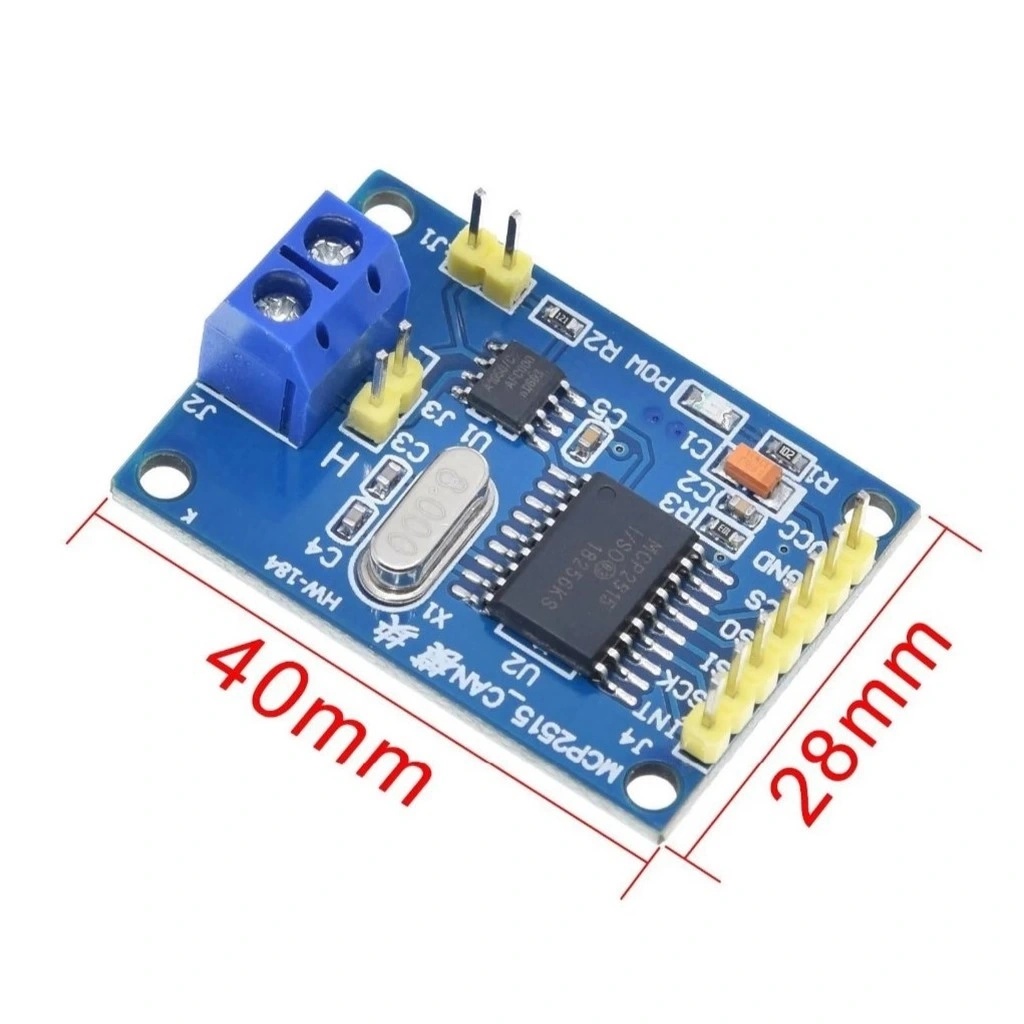

• Boyutlar: 27mm x 22mm x 12mm

Bağlantı ve Kullanım

MCP2515 CAN-BUS SPI Ağ Haberleşme Modülünün bağlantı şeması ve kullanım talimatları.

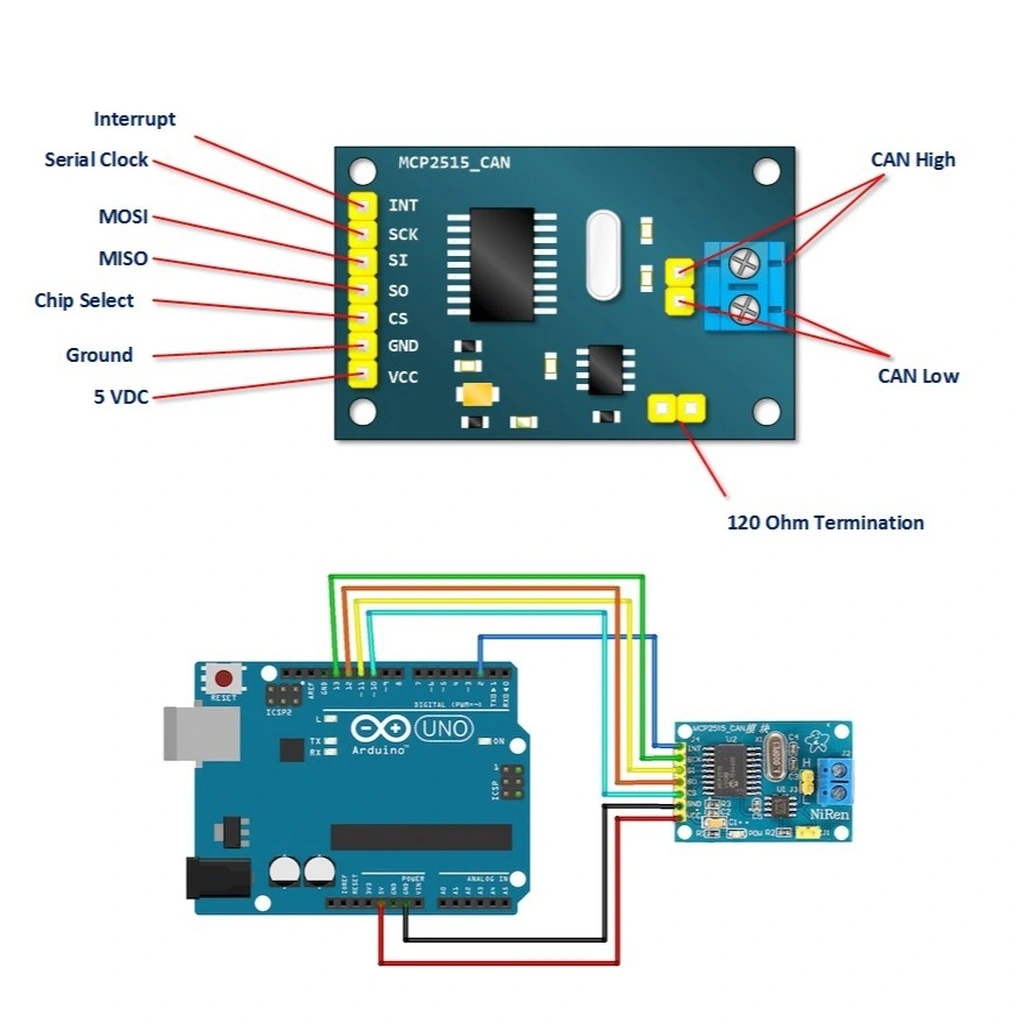

MCP2515 CAN-BUS modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını kullanın:

• Güç Bağlantısı:
  • VCC → Arduino 5V
  • GND → Arduino GND
• SPI Bağlantıları:
  • CS → Arduino Dijital Pin 10
  • SO → Arduino Dijital Pin 12 (MISO)
  • SI → Arduino Dijital Pin 11 (MOSI)
  • SCK → Arduino Dijital Pin 13 (SCK)
  • INT → Arduino Dijital Pin 2 (Kesme için)
• CAN-BUS Bağlantısı:
  • CAN-H → CAN-BUS Yüksek hattı
  • CAN-L → CAN-BUS Düşük hattı

Arduino ile kullanım için MCP_CAN kütüphanesini yüklemeniz gerekiyor. Kütüphaneyi Arduino IDE > Taslak > Library Ekle > Kütüphane Yönet menüsünden "MCP_CAN" aratarak veya GitHub'dan indirerek ekleyebilirsiniz.

Uygulama Alanları

MCP2515 CAN-BUS SPI Ağ Haberleşme Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Otomotiv Uygulamaları

• Araç teşhis sistemleri (OBD-II arayüzü)
• Araç veri kaydediciler
• Motor kontrol ve izleme sistemleri
• Araç güvenlik sistemleri
• Araç içi ağ geçitleri
• Otomotiv test ekipmanları

Endüstriyel Otomasyon

• Fabrika otomasyonu
• CNC makine kontrolü
• Sensör ağları
• Dağıtık kontrol sistemleri
• İzleme ve veri toplama sistemleri
• Endüstriyel IoT cihazları

Robotik ve Eğitim

• Robot kontrol sistemleri
• Çoklu motor koordinasyonu
• CAN-BUS eğitim platformları
• Veri toplama uygulamaları
• Akademik araştırma projeleri
• Gömülü sistem eğitimi

Proje Örnekleri

MCP2515 CAN-BUS SPI Ağ Haberleşme Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

• Arduino Tabanlı OBD-II Araç Teşhis Sistemi
• Çok Sensörlü CAN-BUS Veri Toplama Ağı
• Robot Kontrol Sistemleri için CAN-BUS Arayüzü

Performans İpuçları

• Yüksek elektromanyetik gürültülü ortamlarda ekranlı ve bükümlü çift kablo kullanın
• Doğru bağlantılar için farklı renklerde kablolar kullanarak CAN-H ve CAN-L hatlarını ayırt edin
• Uzun mesafeli bağlantılarda her iki uçta da sonlandırma direncini aktif edin
• Kritik mesajlar için düşük CAN-ID numaraları kullanarak öncelik sağlayın
• Düşük baud rate ile başlayıp, sistem stabil çalıştıkça hızı artırın
• Interrupt (kesme) kullanarak CPU kaynaklarını daha verimli kullanın
