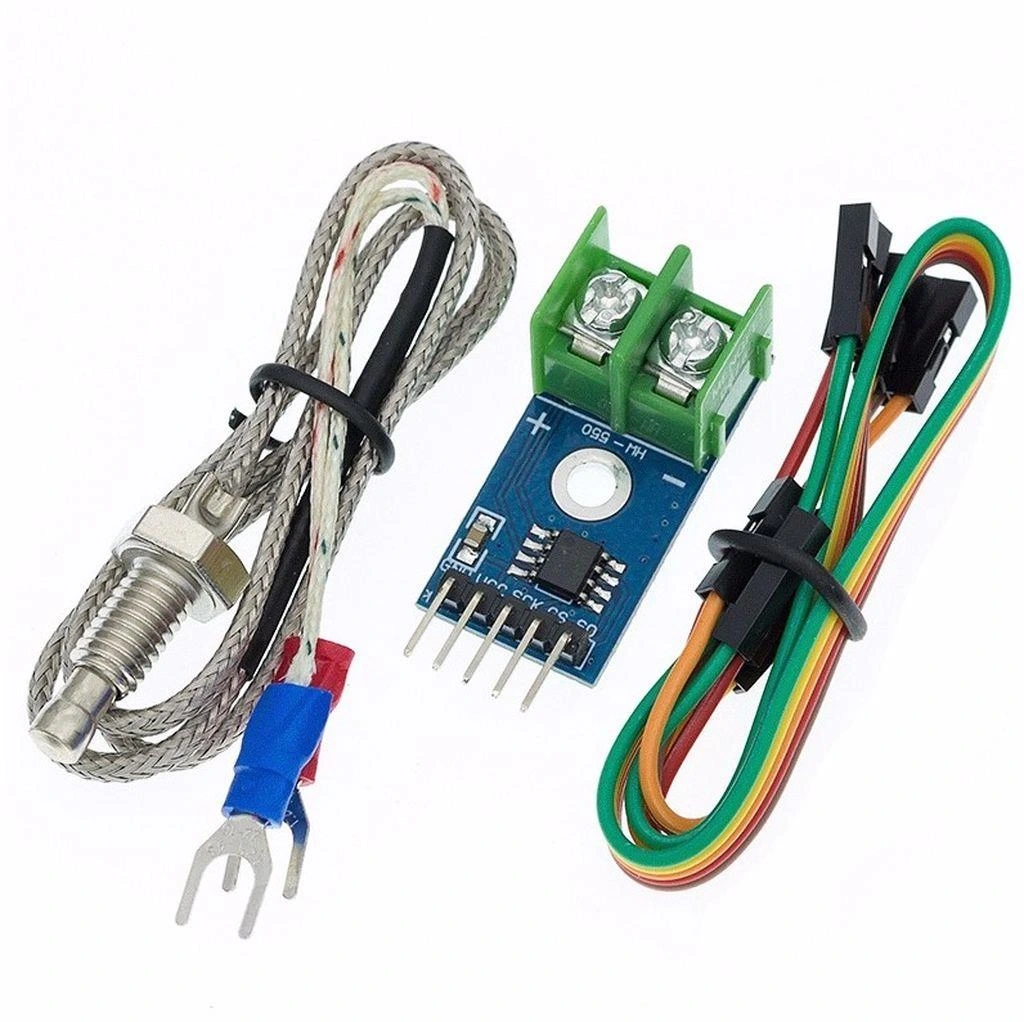

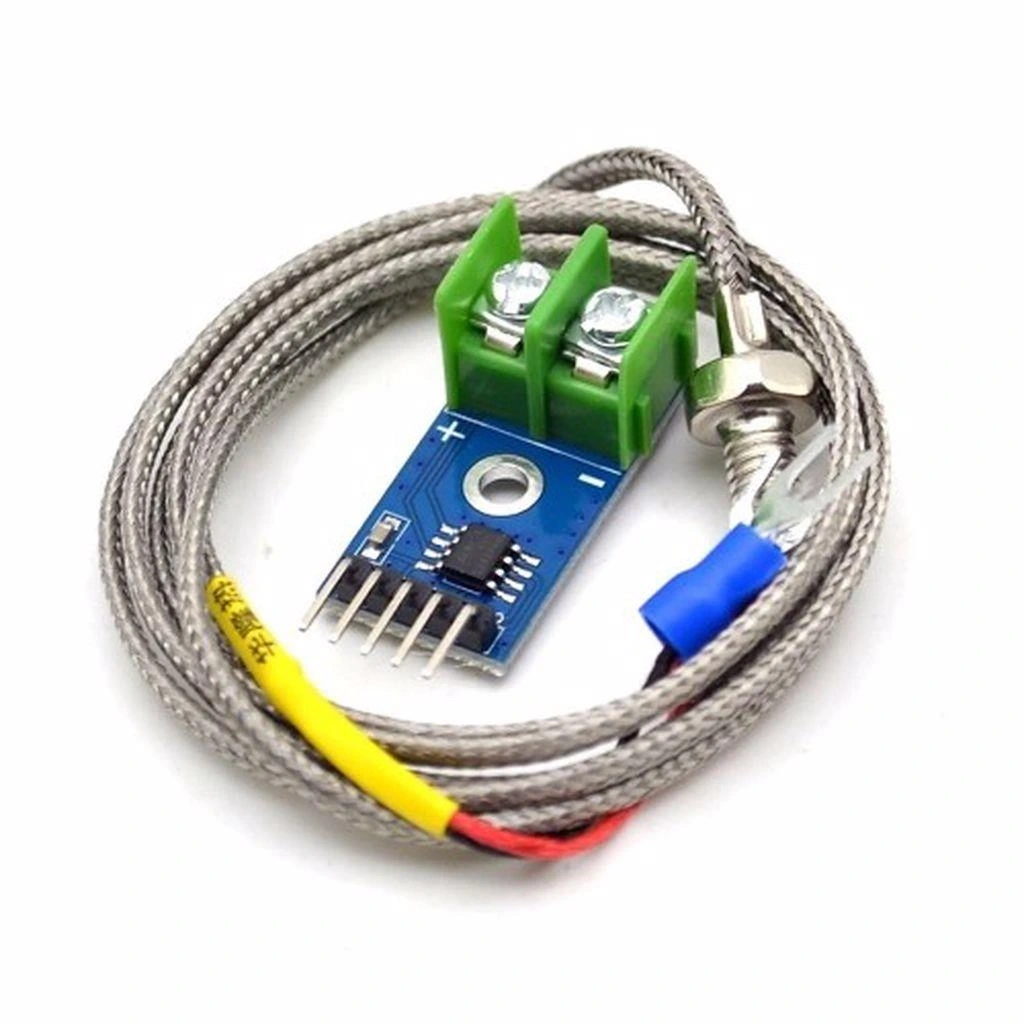

MAX6675 K-tipi Termokupl Isıl Çift Sensörü ve Sıcaklık Ölçüm Seti

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Seti

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Seti, yüksek sıcaklık ölçümü gerektiren projeler için güvenilir ve hassas bir çözüm sunar. K-tipi termokupl sensörü ve MAX6675 amplifikatör/ADC modülünden oluşan bu set, 0°C ile 1024°C arasındaki sıcaklıkları 0.25°C çözünürlükle ölçebilir. Endüstriyel otomasyon, ev otomasyonu ve bilimsel deneyler için ideal olan bu set, SPI haberleşme protokolü sayesinde Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir.

Dijital çıkış sağlayan MAX6675 entegresi, soğuk uç kompanzasyonu ve gürültü filtreleme özellikleriyle doğru ölçümler sunar. 3.0V-5.5V besleme voltajı aralığında çalışabilmesi, farklı mikrodenetleyici platformlarıyla uyumluluğunu garanti eder. K-tipi termokupl probu ise yüksek sıcaklıklara dayanıklı metal yapısı ile fırınlar, motorlar ve ısıtma sistemleri gibi zorlu ortamlarda bile güvenilir ölçümler yapabilir.

MAX6675 K Tipi Termokupl Sensörü ve Sıcaklık Ölçüm Seti, Arduino projeleri için ideal bir sıcaklık ölçüm çözümüdür. Modüller kategorisinde bulunan bu sensör seti, yüksek sıcaklık gerektiren uygulamalarda hassas ölçüm yapmanızı sağlar. Hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.

Teknik Özellikler

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Setinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Sıcaklık Ölçüm Aralığı: 0°C - 1024°C (32°F - 1875°F)
• Çözünürlük: 0.25°C (12-bit)
• Doğruluk: Tipik ±2°C (MAX6675 için)
• Örnekleme Hızı: Maksimum 4 Hz
• Besleme Voltajı: 3.0V - 5.5V DC
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Termokupl Tipi: K Tipi (Nikel-Krom / Nikel-Alumel)
• Prob Uzunluğu: Yaklaşık 100 cm
• Prob Çapı: 5mm (metal kaplama)

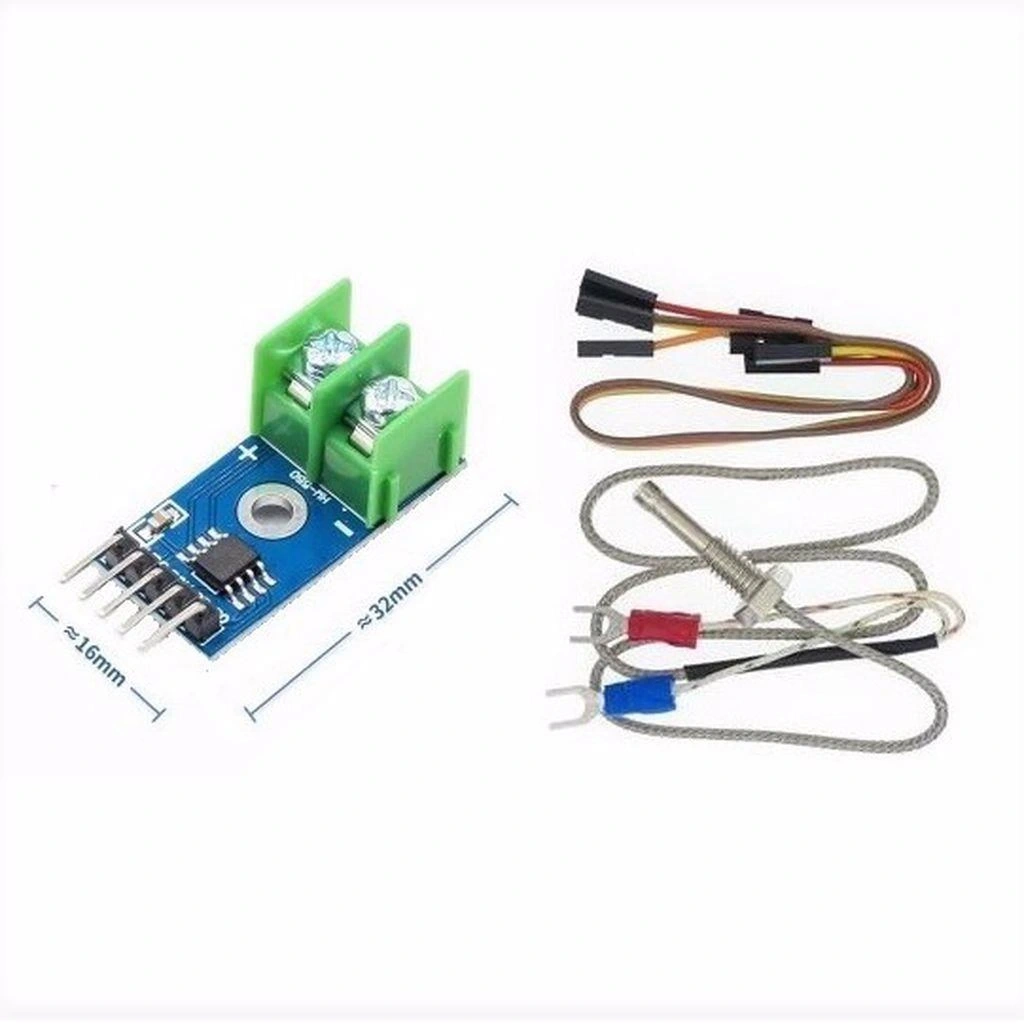

• Modül Boyutları: 25mm x 15mm x 13mm
• Soğuk Uç Kompanzasyonu: Entegre
• Gürültü Filtreleme: Dahili
• Çalışma Akımı: ~1.5mA (aktif), <50µA (uyku modu)
• Giriş Empedansı: >10MΩ

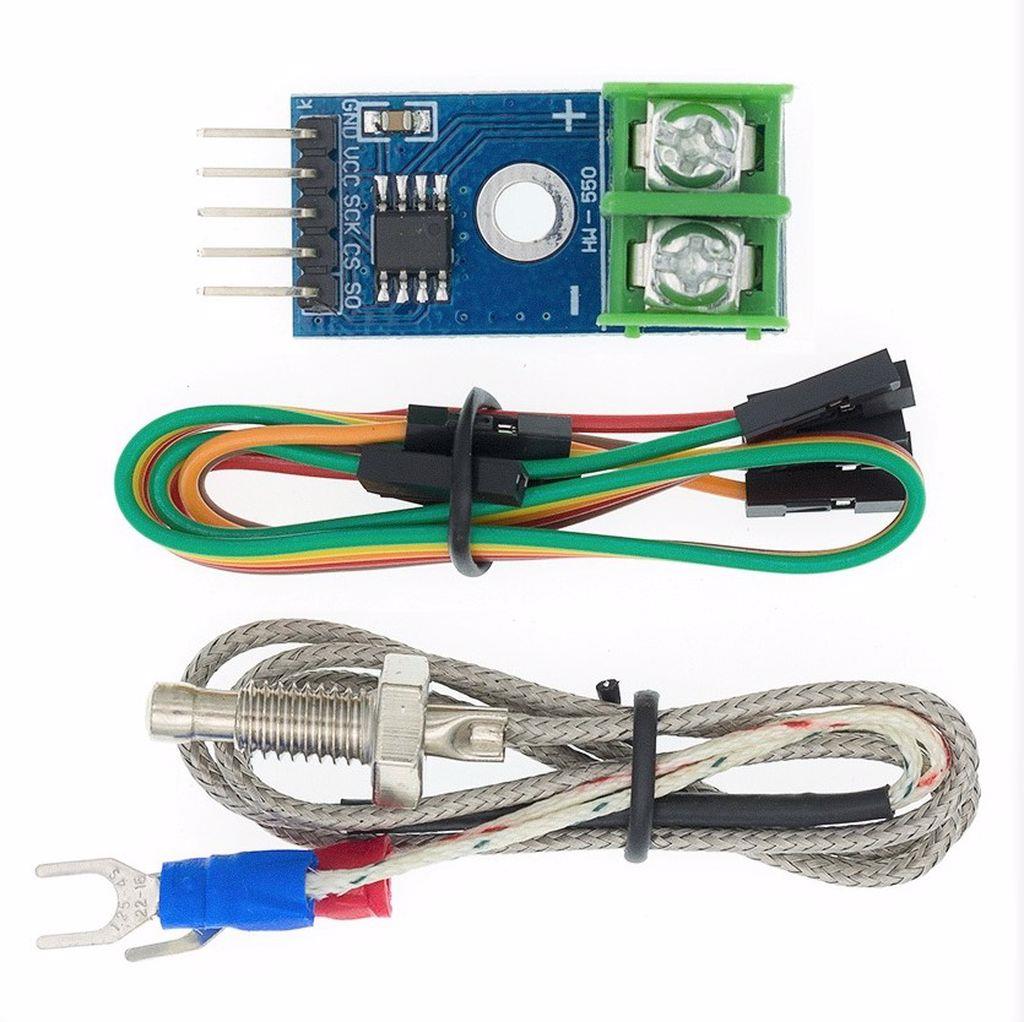

• Modül Bağlantı Pinleri: VCC, GND, SCK, CS, SO

Bağlantı ve Kullanım

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Setinin çeşitli projeler için bağlantı ve kullanım bilgileri.

Arduino ile Bağlantı

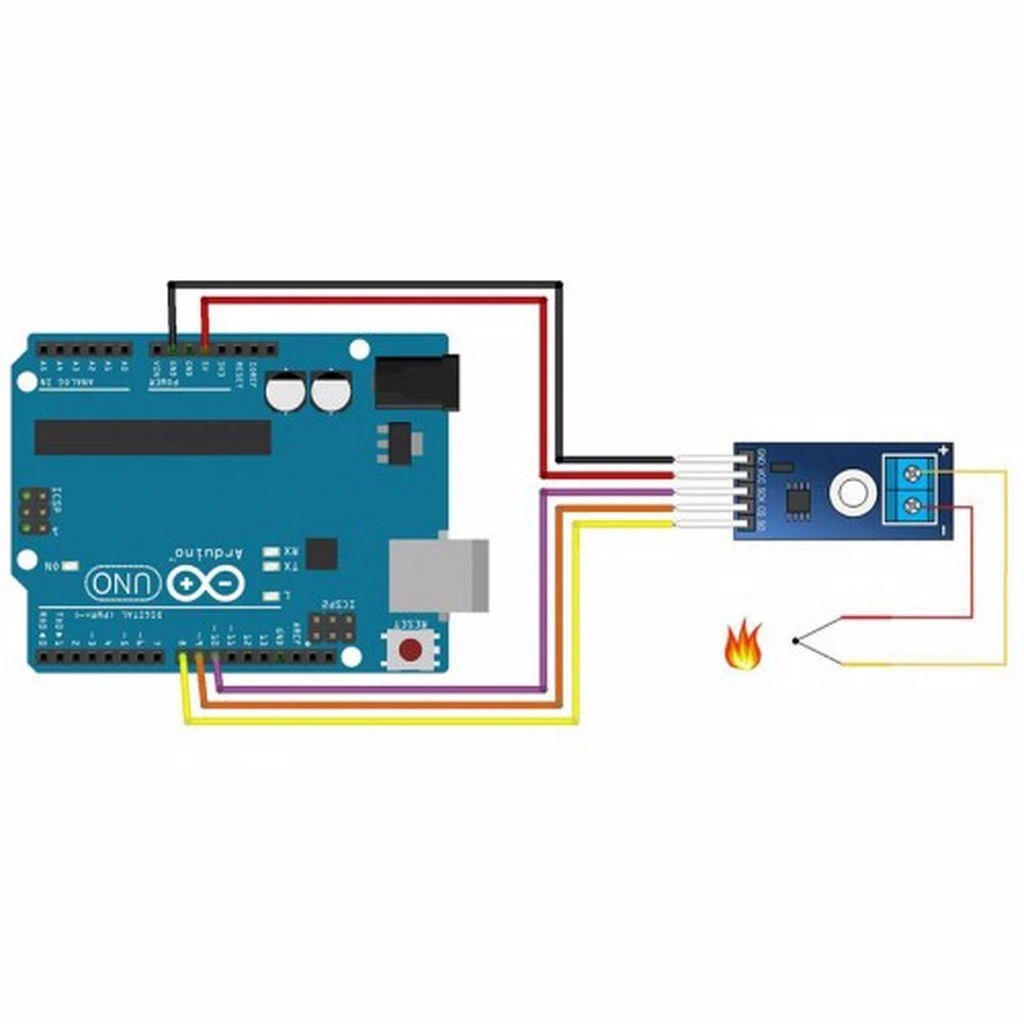

MAX6675 modülünün Arduino'ya bağlantı şeması:

• Güç Bağlantıları
  • VCC → Arduino 5V veya 3.3V
  • GND → Arduino GND
  • Stabil güç kaynağı için bypass kapasitör ekleyin
  • Uzun kablo kullanımında hat direncine dikkat edin
• SPI Bağlantıları
  • SCK (Serial Clock) → Arduino D13 (veya SCK pini)
  • CS (Chip Select) → Arduino D10 (veya herhangi bir dijital pin)
  • SO (Serial Output) → Arduino D12 (veya MISO pini)
  • NOT: MAX6675 sadece veri çıkışı sağlar, MOSI pini kullanılmaz
• Termokupl Bağlantısı
  • Termokupl kablolarını modüldeki termokupl konnektörüne bağlayın
  • Polarite önemlidir - doğru bağlantı yapın
  • Uzatma gerekiyorsa K-tipi termokupl uzatma kablosu kullanın
  • Metal kısımlar arasında kısa devre olmadığından emin olun

Programlama ve Veri Okuma

MAX6675 sensöründen sıcaklık verisi okuma yöntemleri:

• Arduino Kütüphanesi Kullanımı
  • MAX6675 kütüphanesini Arduino IDE Library Manager'dan yükleyin
  • SPI kütüphanesini de projenize dahil edin
  • Örnek kod ile temel okuma işlemini test edin
  • Okunan değerleri kalibrasyon ile doğrulayın
• Örnek Arduino Kodu
  • Pinleri tanımlayın ve kütüphaneyi başlatın
  • Düzenli aralıklarla sıcaklık okuması yapın
  • Hareketli ortalama veya filtreleme ile gürültüyü azaltın
  • Farklı birimlerde (°C, °F, K) değerler hesaplayın
• Kalibrasyonu
  • Bilinen bir sıcaklık kaynağı ile doğrulama yapın
  • Gerekirse offset değeri uygulayın
  • Her termokupl prob için özel kalibrasyon değeri belirleyin
  • Periyodik olarak kalibrasyonu kontrol edin

Montaj ve Koruma

Sensör modülü ve probun fiziksel kurulumu için öneriler:

• Termokupl Probu Montajı
  • Ölçüm yapılacak yüzeye iyi temas sağlayın
  • Yüksek sıcaklık uygulamalarında termal macun kullanın
  • Hava akımından etkilenmemesi için koruyun
  • Probe metal kısmını doğrudan ısıtma kaynağına yerleştirin
• Modül Yerleşimi
  • Modülü ısı kaynağından uzakta tutun
  • Elektromanyetik gürültü kaynaklarından uzak tutun
  • Nem ve su sıçramasından koruyun
  • Gerekirse modül için koruyucu kutu kullanın
• Kablo Yönetimi
  • Termokupl kablosunu yüksek akım kablolarından uzak tutun
  • Kablo bağlantılarını sağlam yapın
  • Yüksek sıcaklık bölgelerinde ısıya dayanıklı kablo kullanın
  • Kabloları mekanik strese karşı koruyun

Uygulama Alanları

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Setinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Hobi ve DIY Projeleri

Ev ve hobi kullanımı için uygulamalar:

• 3D Yazıcı Sıcaklık Kontrolü
  • Hotend ve ısıtmalı tabla sıcaklığı izleme
  • Termal kararlılık sağlama
  • Güvenlik kesme sistemleri
  • Farklı filament tipleri için sıcaklık profilleri
• Evsel Fırın/Ocak Projeleri
  • Fırın sıcaklık monitörü
  • PID kontrollü sous-vide pişirici
  • Ev yapımı reflow fırını
  • Kombi ve kazan sıcaklık takibi
• Hava İstasyonları
  • Dış ortam ve iç ortam sıcaklık farkı izleme
  • Güneş paneli sıcaklık takibi
  • Sera otomasyon sistemleri
  • Sıcaklık veri kaydı ve grafikler
• Model Motor Sistemleri
  • RC araba motor sıcaklık izleme
  • Drone motor sıcaklık takibi
  • Elektrikli model araçların termal izlemesi
  • Aşırı ısınma uyarı sistemleri

Endüstriyel Uygulamalar

Profesyonel ve endüstriyel kullanım alanları:

• İmalat Süreçleri
  • Metal işleme sıcaklık takibi
  • Plastik enjeksiyon kalıplama
  • Isıl işlem fırınları
  • Kaynak işlemi sıcaklık kontrolü
• Kalite Kontrol
  • Üretim hattı termal izleme
  • Ürün sıcaklık testleri
  • Termal stres testleri
  • Kalibrasyon süreçleri
• Enerji Sistemleri
  • Motor ve jeneratör sıcaklık izleme
  • Güneş enerji sistemleri
  • Kazan ve ısıtma sistemleri
  • Endüstriyel soğutma sistemleri
• Güvenlik Sistemleri
  • Aşırı ısınma alarm sistemleri
  • Yangın erken uyarı sensörleri
  • Kritik ekipman sıcaklık takibi
  • Otomatik güvenlik kesme sistemleri

Bilimsel ve Eğitim Uygulamaları

Akademik ve araştırma amaçlı kullanım:

• Laboratuvar Deneyleri
  • Kimyasal reaksiyonların termal analizi
  • Malzeme bilimi deneyleri
  • Termodinamik prensipleri demonstrasyonu
  • Termal iletkenlik ölçümleri
• STEM Eğitimi
  • Sıcaklık ve enerji kavramlarını öğretme
  • Arduino ve elektronik programlama eğitimi
  • Veri toplama ve analiz projeleri
  • Termal fizik deneyleri
• Çevre İzleme
  • Hava ve su sıcaklığı izleme
  • Toprak sıcaklığı takibi
  • Mikroiklim çalışmaları
  • Uzun süreli iklim veri toplama
• Biyolojik Uygulamalar
  • Kuluçka ve yetiştirme ortamları
  • Biyoreaktör sıcaklık kontrolü
  • Bitki büyüme odaları
  • Termal biyoloji araştırmaları

Otomotiv ve Taşıt Uygulamaları

Araç sistemlerinde kullanım alanları:

• Motor Sistemleri
  • Egzoz sıcaklık izleme
  • Motor blok sıcaklık takibi
  • Turbo ve intercooler sıcaklık ölçümü
  • Soğutma sistemi performans izleme
• Fren ve Aktarma Organları
  • Disk fren sıcaklık ölçümü
  • Şanzıman yağı sıcaklık takibi
  • Diferansiyel ve rulman sıcaklık izleme
  • Sürüş performans analizi
• Elektrikli Araçlar
  • Batarya paket sıcaklık izleme
  • Motor sürücü sıcaklık kontrolü
  • Şarj sistemi termal yönetimi
  • Soğutma sistemi optimizasyonu
• Yarış ve Performans
  • Lastik sıcaklık izleme
  • Kritik komponent termal haritalaması
  • Performans verilerinin kaydı
  • Yarış telemetri sistemleri

Proje Örnekleri

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Seti kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Reflow Fırını Kontrolörü

SMD lehimleme için hassas sıcaklık kontrolü:

• Gerekli Malzemeler
  • MAX6675 K Tipi Termokupl Seti
  • Arduino Uno/Nano
  • Röle modülü (SSR önerilir)
  • 16x2 LCD ekran (I2C arayüzlü)
  • Konveksiyon fırını veya tost makinesi
  • Kontrol butonları ve döner enkoder
• Sistem Özellikleri
  • Programlanabilir sıcaklık profilleri
  • Farklı lehim pastası türleri için hazır profiller
  • Gerçek zamanlı sıcaklık grafiği
  • Aşama takibi (ön ısıtma, lehimleme, soğutma)
• Yazılım Bileşenleri
  • PID sıcaklık kontrol algoritması
  • EEPROM'da profil kaydetme
  • Seri port üzerinden bilgisayara veri aktarımı
  • Alarm ve güvenlik kesmeleri

Dijital Et Termometresi

Pişirme sıcaklığını hassas şekilde izleyen akıllı cihaz:

• Gerekli Malzemeler
  • MAX6675 K Tipi Termokupl Seti
  • Arduino Nano
  • OLED ekran
  • Buzzer
  • Lipo batarya ve şarj devresi
  • 3D baskı kasa
• Özellikler
  • Farklı et türleri için hazır pişirme sıcaklık tablosu
  • İstenen sıcaklığa ulaşıldığında sesli uyarı
  • Batarya seviye göstergesi
  • Sıcaklık değişim grafiği
• Güvenlik Önlemleri
  • Yüksek sıcaklığa dayanıklı prob kablosu
  • Otomatik kapanma özelliği
  • Sıvı ve buhar geçirmez kasa tasarımı
  • Maksimum sıcaklık aşıldığında uyarı

3D Yazıcı Sıcaklık Monitörü

3D yazıcıların ısıtma elemanlarını izleyen güvenlik sistemi:

• Gerekli Malzemeler
  • MAX6675 K Tipi Termokupl Seti (2 adet - hotend ve tabla için)
  • Arduino Mega veya ESP32
  • Nextion dokunmatik ekran
  • Röle modülü
  • Wifi modülü (ESP8266 veya ESP32 kullanılıyorsa dahili)
  • Güç kaynağı
• İzleme Özellikleri
  • Hotend ve tabla sıcaklığı gerçek zamanlı izleme
  • Beklenen ve gerçek sıcaklık karşılaştırma
  • Termal kaçak tespiti
  • Yazıcıdan bağımsız güvenlik kesme sistemi
• IoT Entegrasyonu
  • Sıcaklık verilerini buluta aktarma
  • Mobil uygulama ile uzaktan izleme
  • E-posta veya SMS ile alarm bildirimleri
  • Baskı istatistikleri ve termal performans analizi

Güneş Enerjisi İzleme İstasyonu

Solar panel sıcaklığı ve verimlilik ilişkisini izleyen sistem:

• Gerekli Malzemeler
  • MAX6675 K Tipi Termokupl Seti (2-3 adet)
  • Arduino veya ESP32
  • INA219 akım/voltaj sensörü
  • DS3231 gerçek zaman modülü
  • SD kart modülü
  • Solar panel ve şarj regülatörü
  • Lipo batarya
• Ölçüm Parametreleri
  • Panel yüzey sıcaklığı
  • Ortam sıcaklığı
  • Panel çıkış voltajı ve akımı
  • Güneş yoğunluğu (opsiyonel, LDR ile)
• Veri Analizi
  • Sıcaklık/verim ilişkisi grafiği
  • Günlük ve mevsimsel performans değişimi
  • Optimum çalışma koşulları belirleme
  • Soğutma ihtiyacı hesaplama

Sorun Giderme ve İpuçları

MAX6675 K Tipi Termokupl (Isıl Çift) Sensörü ve Sıcaklık Ölçüm Seti kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

MAX6675 sensörü kullanırken sık karşılaşılan problemler:

• Okuma Yapılamıyor
  • Sorun: Sensörden hiç değer okunamıyor
  • Çözüm: SPI bağlantılarını kontrol edin
  • Çözüm: Termokupl probunun bağlantısını kontrol edin
  • Çözüm: CS pinin doğru tanımlandığını teyit edin
• Hatalı Değerler
  • Sorun: Gerçek dışı veya dalgalanan sıcaklık değerleri
  • Çözüm: Termokupl polaritesini kontrol edin
  • Çözüm: Elektromanyetik gürültü için shielding yapın
  • Çözüm: Yüksek kaliteli pullup dirençleri kullanın
• Düşük Yanıt Süresi
  • Sorun: Sıcaklık değişimlerine yavaş tepki
  • Çözüm: Termokupl ucunun temas yüzeyini iyileştirin
  • Çözüm: Probun metal koruyucusunu inceleyin
  • Çözüm: Hava boşluklarını termal macun ile doldurun
• Sinyal Gürültüsü
  • Sorun: Okumalarda dalgalanma ve kararsızlık
  • Çözüm: Yazılımda hareketli ortalama filtresi kullanın
  • Çözüm: SPI hat uzunluğunu kısaltın
  • Çözüm: Güç kaynağına filtre kapasitörü ekleyin

Ölçüm Doğruluğunu Artırma

Daha hassas sıcaklık ölçümleri için ipuçları:

• Kalibrasyon Teknikleri
  • Bilinen sıcaklık noktalarında referans ölçümler yapın
  • Doğrusal offset değeri hesaplayın ve uygulayın
  • Çoklu nokta kalibrasyonu ile doğruluk artırın
  • Kalibrasyon verilerini EEPROM'da saklayın
• Ortam Etkileri
  • Modül çevresindeki ortam sıcaklığının stabil olmasını sağlayın
  • Hava akımı ve ısı kaynaklarından uzak tutun
  • Direkt güneş ışığından koruyun
  • Nem ve tozdan koruyucu önlemler alın
• Sinyal İyileştirme
  • Yazılımda ortalama alma veya medyan filtre uygulayın
  • Shielded kablo kullanın
  • Ferrite bead ile gürültü bastırma
  • Analog filtreleme devreleri ekleyin
• Prob Yerleşimi
  • İyi termal temas sağlayın
  • Hava boşluklarını minimize edin
  • Yüksek sıcaklıkta termal macun kullanın
  • Probu mümkün olduğunca ısı kaynağına yakın konumlandırın

Uzun Süreli Kullanım İpuçları

Sensör sisteminin dayanıklılığını ve ömrünü artırma:

• Fiziksel Koruma
  • Termokupl probunu mekanik streslerden koruyun
  • Kablo bağlantılarını strain relief ile destekleyin
  • Yüksek sıcaklık uygulamalarında PTFE kaplı kablo kullanın
  • Modülü nem ve toza karşı koruyucu muhafaza içine alın
• Elektriksel Koruma
  • Giriş koruması için TVS diyot kullanın
  • Güç girişine regülatör ekleyin
  • Toprak döngülerini önleyin
  • Yüksek voltaj ortamlarında izolasyon kullanın
• Periyodik Bakım
  • Prob ucundaki karbon birikintilerini temizleyin
  • Bağlantı terminallerini oksitlenmeye karşı kontrol edin
  • Düzenli kalibrasyon kontrolü yapın
  • Kablo izolasyonunu yıpranmaya karşı inceleyin
• Yedekleme ve Yedeklilik
  • Kritik uygulamalarda çift sensör kullanın
  • Düzenli veri yedeklemesi yapın
  • Otomatik yeniden başlatma mekanizmaları ekleyin
  • Hata durumları için güvenli mod tanımlayın

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
