Manyetik Algılayıcı Reed Switch Modülü KY-025

Manyetik Algılayıcı Reed Switch Modülü KY-025

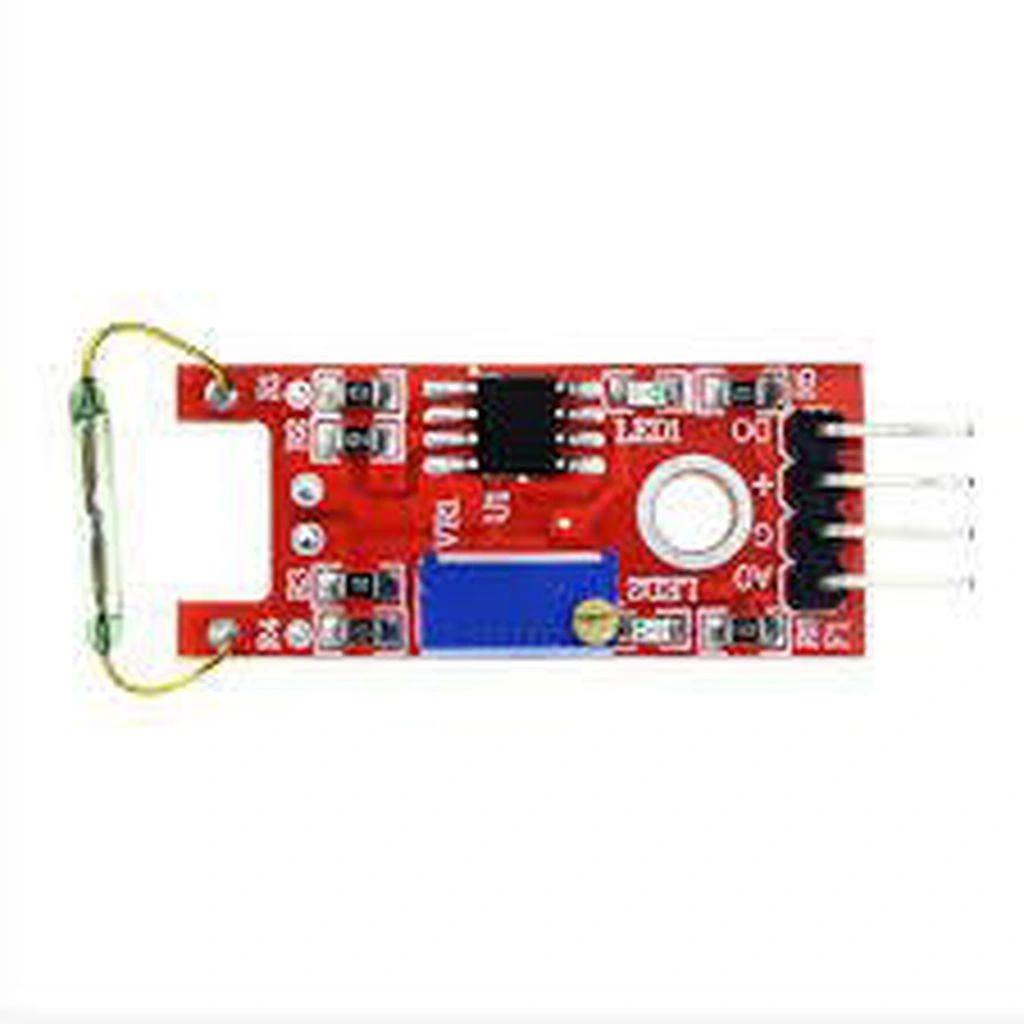

Manyetik Algılayıcı Reed Switch Modülü KY-025, manyetik alanları algılayabilen basit ve kullanışlı bir sensör modülüdür. Cam tüp içerisindeki reed anahtarı, mıknatıs yaklaştığında otomatik olarak kapanır ve dijital sinyal çıkışı verir.

Bu pratik modül, kapı/pencere güvenlik sistemleri, seviye kontrol uygulamaları ve pozisyon algılama projelerinde kullanılabilir. Arduino ile uyumlu olan bu modül, hem dijital hem de analog çıkış sağlar.

KY-025 sensör modülü, LED göstergesi sayesinde durum takibini kolaylaştırır ve hassasiyet ayarı için potansiyometre içerir. Manyetik alan algılandığında modül üzerindeki LED yanar ve bağlı mikrodenetleyiciye sinyal iletilir.

Teknik Özellikler

Manyetik Algılayıcı Reed Switch Modülü KY-025'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Reed Switch (Manyetik Kontak)
• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Tipleri: Dijital (0/1) ve Analog (voltaj değeri)
• Dijital Çıkış Seviyesi: Manyetik alan varken LOW (0), yokken HIGH (1)
• Analog Çıkış Aralığı: 0-1023 (10-bit çözünürlük)
• LED Gösterge: Manyetik alan algılandığında yanma
• Sensör Boyutları: 18.5mm x 15mm x 10mm
• Montaj Delikleri: 1 adet, 3mm çapında
• Bağlantı Pinleri:
  • - : GND (Toprak)
  • + : VCC (3.3V-5V)
  • S : Sinyal (Dijital çıkış)
  • AO : Analog çıkış
• Hassasiyet Ayarı: Potansiyometre ile analog eşik değeri ayarlanabilir
• Maksimum Algılama Mesafesi: 10-15mm (mıknatısın gücüne bağlı olarak)
• Çalışma Sıcaklığı: -10°C ~ +70°C
• Kontakt Dayanımı: 100.000+ açma-kapama döngüsü
• Uyumluluk: Tüm Arduino kartları ve 3.3V/5V mikrodenetleyiciler

Paket İçeriği

Manyetik Algılayıcı Reed Switch Modülü KY-025 paketinde aşağıdaki ürünler bulunmaktadır.

• 1 x Manyetik Algılayıcı Reed Switch Modülü KY-025

Bağlantı ve Kullanım

Manyetik Algılayıcı Reed Switch Modülü KY-025'in Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Modülü Arduino'ya bağlamak için şu adımları izleyin:

• - (GND) → Arduino GND
• + (VCC) → Arduino 5V
• S (Dijital Çıkış) → Arduino D2 (veya herhangi bir dijital pin)
• AO (Analog Çıkış) → Arduino A0 (veya herhangi bir analog pin)

Bağlantı yapıldıktan sonra, Modüller arasında kolay entegrasyon için modül üzerindeki potansiyometre ile hassasiyet ayarı yapabilirsiniz. Mıknatısı sensöre yaklaştırdığınızda LED'in yanması gerekir.

Uygulama Alanları

Manyetik Algılayıcı Reed Switch Modülü KY-025'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Kapı/pencere alarm sistemleri
• Çekmece ve dolap izleme
• Güvenlik bölgesi ihlal tespit sistemleri
• Kasa ve kilit izleme
• İzinsiz erişim algılama sistemleri

Endüstriyel Uygulamalar

• Konveyör bantlarda nesne sayma
• Makine pozisyon kontrolü
• Döner ekipman devir sayacı
• Sıvı seviye kontrolü
• Limit switch uygulamaları

Ev Otomasyonu

• Akıllı ev sistemleri
• Otomatik aydınlatma kontrolü
• Enerji tasarrufu uygulamaları
• Akıllı perde/jaluzi kontrolü
• Buzdolabı kapı açık uyarısı

Proje Örnekleri

Manyetik Algılayıcı Reed Switch Modülü KY-025 kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Kapı/Pencere İzleme Sistemi

Arduino Nano, KY-025 reed switch modülü ve ESP8266 WiFi modülü kullanarak evdeki kapı ve pencereleri uzaktan izleyebilen akıllı bir sistem geliştirebilirsiniz. Reed switch modülü kapı veya pencere çerçevesine monte edilirken, karşısına küçük bir mıknatıs yerleştirilir. Kapı veya pencere açıldığında reed switch tetiklenir ve Arduino'ya sinyal gönderilir. Arduino bu bilgiyi ESP8266 üzerinden Blynk veya IoT platformlarına iletir ve kullanıcıya mobil bildirim gönderir. Sistem ayrıca yerel bir buzzer ile sesli uyarı verebilir ve kapıların/pencerelerin açık kalma sürelerini kaydedebilir.

Manyetik Kombine Kilit Sistemi

Arduino UNO, KY-025 modülleri ve servo motor kullanarak özel bir şifre kilidi oluşturabilirsiniz. Sistemde kullanıcı, bir mıknatısı belirli bir sırada farklı reed switch modüllerine yaklaştırarak şifre girer. Arduino, reed switch'lerin tetiklenme sırasını kontrol eder ve doğru kombinasyon girildiğinde servo motor aracılığıyla kilidi açar. Yanlış kombinasyon girilirse LED uyarı verir ve belirli bir süre sistemi kilitler. Bu sistem, şifre tuş takımı olmadan çalışan gizli bir kilit mekanizması olarak kullanılabilir ve geleneksel yöntemlerle açılması çok zordur.

Bisiklet Hız ve Mesafe Ölçer

Arduino Pro Mini, KY-025 reed switch modülü, OLED ekran ve küçük bir mıknatıs kullanarak basit bir bisiklet hız ölçer yapabilirsiniz. Reed switch modülü bisiklet çatalına monte edilirken, mıknatıs tekerlek jantına veya teline yerleştirilir. Tekerlek her dönüşünde mıknatıs reed switch'in yanından geçer ve bir sinyal üretilir. Arduino bu sinyalleri sayarak tekerlek dönüş sayısını hesaplar, tekerlek çevresi bilgisi ile kat edilen mesafeyi ve hızı kolayca hesaplayabilir. OLED ekranda anlık hız, ortalama hız, toplam mesafe ve sürüş süresi görüntülenir. Batarya tasarrufu için sistem, hareket olmadığında uyku moduna geçebilir.

Sorun Giderme ve İpuçları

Manyetik Algılayıcı Reed Switch Modülü KY-025 kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Tepki Vermiyor: Güç bağlantılarını kontrol edin ve potansiyometreyi farklı hassasiyet seviyelerine ayarlayın.
• Zayıf Algılama Mesafesi: Daha güçlü bir mıknatıs kullanın veya mıknatıs ile sensör arasındaki mesafeyi azaltın.
• Tutarsız Çalışma: Metal nesnelerin yakındaki manyetik alanı etkileyebileceğini unutmayın, sensörü metal yüzeylerden uzaklaştırın.
• Yanlış Tetikleme: Elektronik cihazlardan ve güç kaynaklarından gelen manyetik girişimleri azaltmak için sensörü uzaklaştırın.
• LED Yanıyor, Sinyal Yok: Sinyal kablosu bağlantısını kontrol edin ve kodunuzda doğru pin tanımlamasını yaptığınızdan emin olun.

Performans İpuçları

• Güçlü neodimyum mıknatıslar, zayıf ferrit mıknatıslardan daha uzak mesafeden algılanır
• Sürekli açık kalma durumlarında düşük güç tüketimi için dijital çıkışı tercih edin
• Hassas algılama gerektiren uygulamalarda potansiyometre ayarını düzenli olarak kontrol edin
• Dış mekân uygulamalarında sensörü nem ve sudan korumak için yalıtım yapın
• Yanlış alarmları önlemek için debounce (titreşim giderme) kodu kullanın
