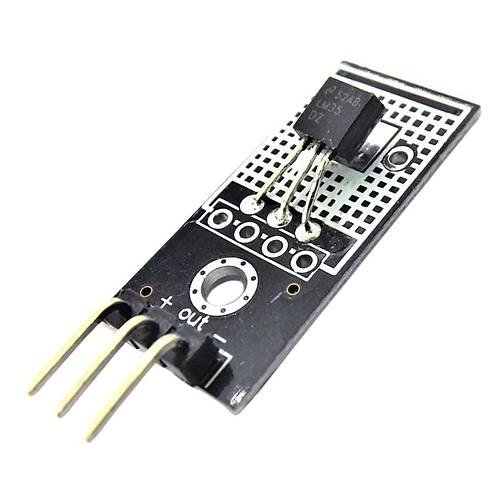

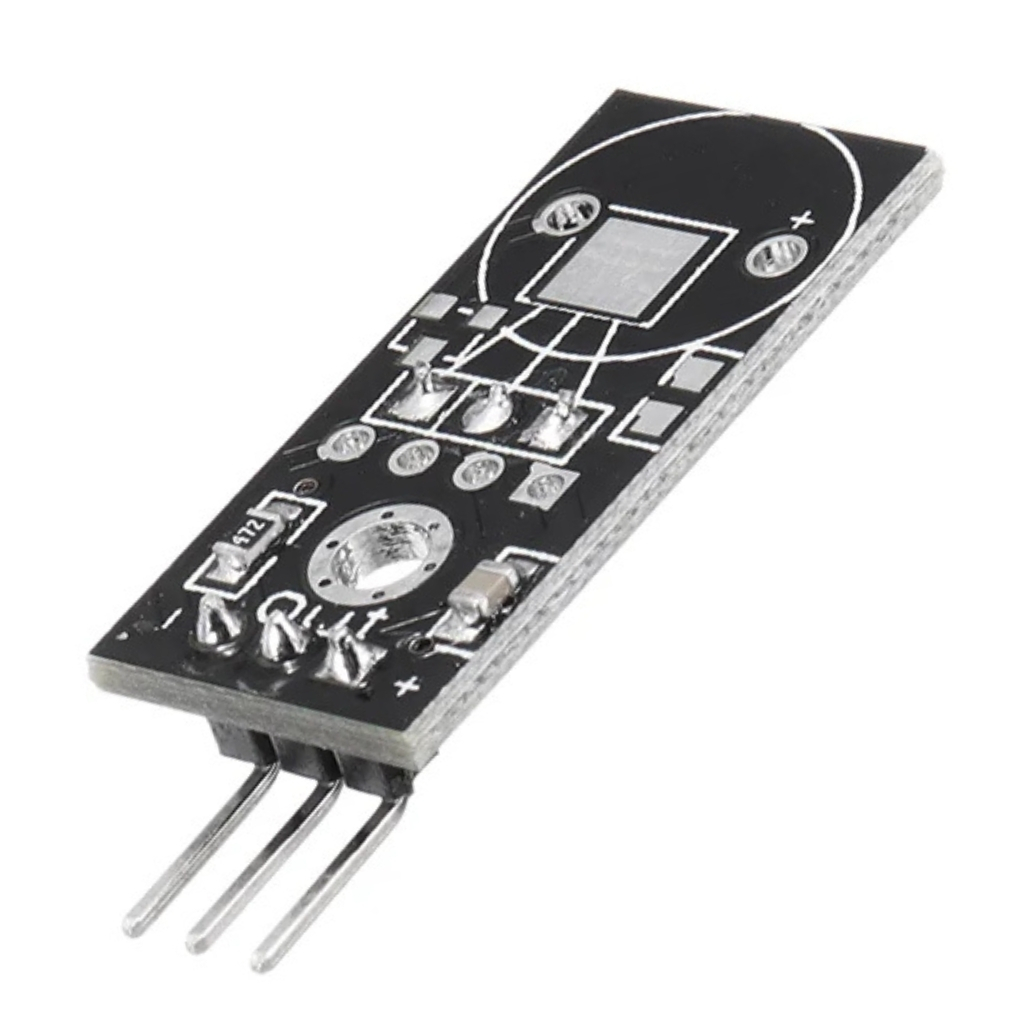

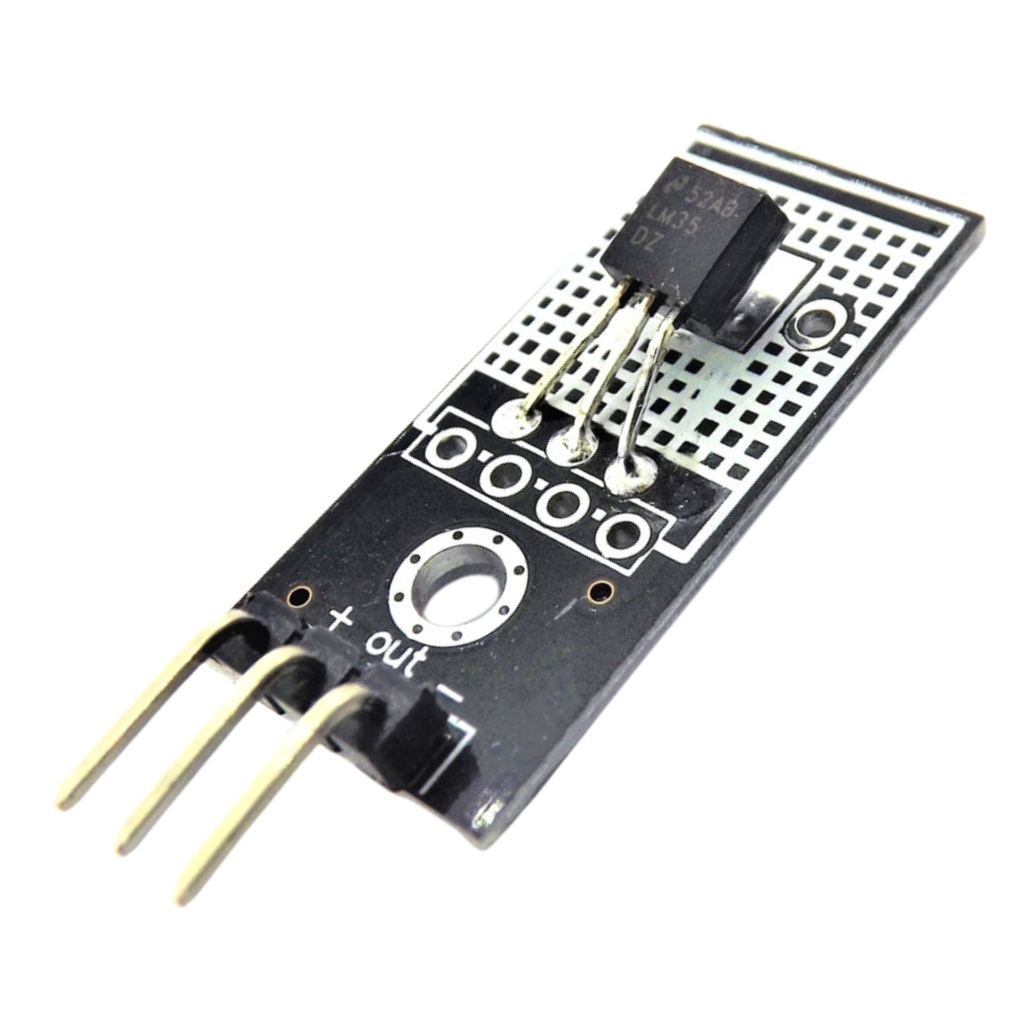

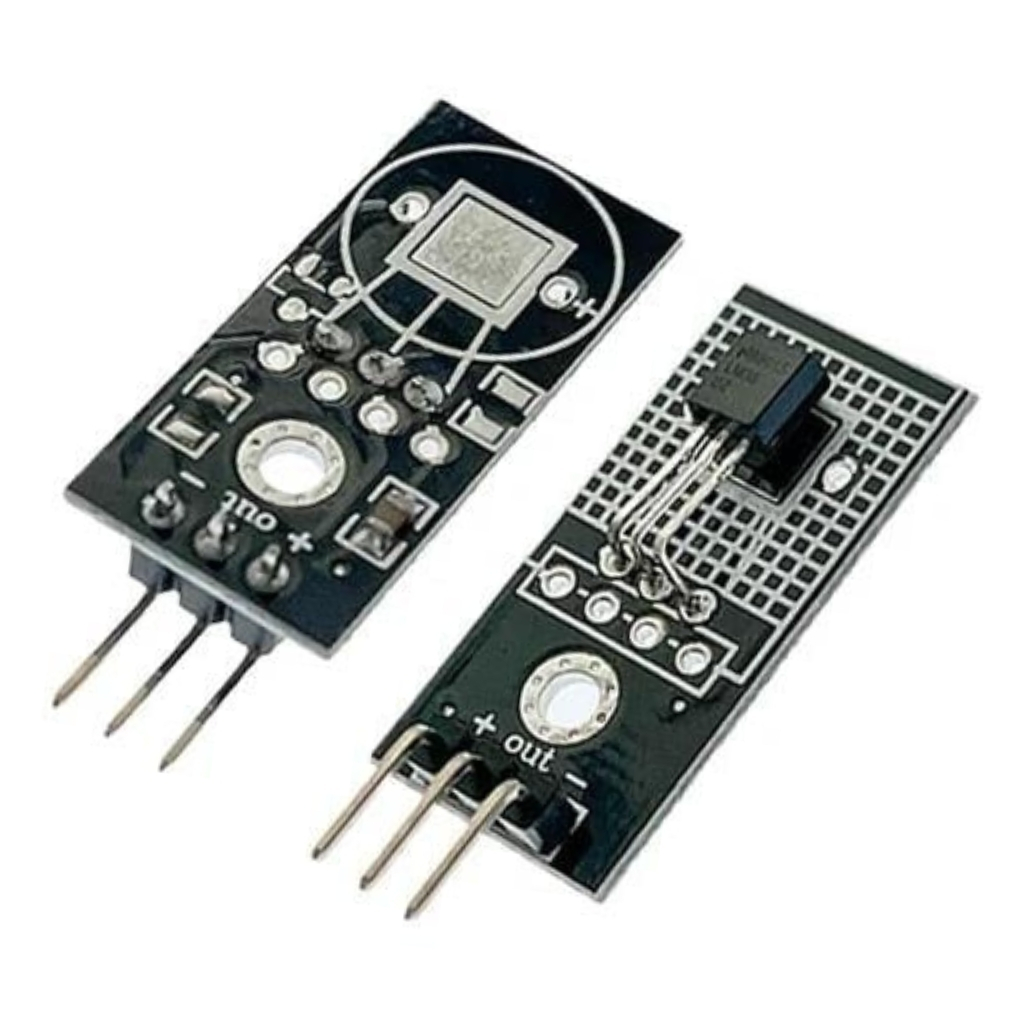

Lm35 Sıcaklık Sensör Modülü

LM35 Sıcaklık Sensör Modülü

LM35 Sıcaklık Sensör Modülü, hassas sıcaklık ölçümü sağlayan, kullanımı kolay bir elektronik sensör kartıdır. Analog çıkış veren bu modül, 0°C ile +100°C arasında doğrusal ölçüm yapabilme özelliğine sahiptir.

Kalibrasyona ihtiyaç duymayan yapısı ile Arduino platformları ile kolayca entegre edilebilen LM35 sensör modülü, düşük güç tüketimi ile uzun süreli projeler için uygundur.

Çeşitli modüller arasında sıcaklık ölçümü için tercih edilen bu kompakt sensör kartı, termostat uygulamaları, çevre izleme sistemleri ve otomasyon projeleri için ideal bir çözümdür.

Teknik Özellikler

LM35 Sıcaklık Sensör Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: LM35 Hassas Sıcaklık Sensörü
• Ölçüm Aralığı: 0°C ile +100°C arası
• Çıkış Tipi: Analog
• Hassasiyet: ±0.5°C (25°C'de)
• Doğrusallık: ±0.25°C
• Çalışma Gerilimi: 4V ile 30V arası DC
• Önerilen Besleme: 5V
• Çıkış Ölçeği: 10mV/°C
• Güç Tüketimi: 60µA
• Self-Heating Etkisi: 0.08°C (durgun havada)
• Kart Boyutları: 30mm x 15mm
• Bacak Sayısı: 3 pin (VCC, OUT, GND)
• Montaj Tipi: Delikli PCB uyumlu
• Çalışma Sıcaklığı: -55°C ile +150°C arası
• Bağlantı Arayüzü: 2.54mm pin header
• Kalibrasyon: Fabrika kalibrasyonlu
• Empedans: 0.1Ω (1mA)
• Isınma Süresi: Yaklaşık 2 saniye
• Ekipman: PCB üzerinde pull-up dirençleri
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM35 Sıcaklık Sensör Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ev Otomasyonu

• Akıllı termostat sistemleri
• Oda sıcaklığı izleme
• İklimlendirme kontrolü
• Isıtma sistemleri kontrolü
• Enerji verimliliği projeleri

Endüstriyel Uygulamalar

• Makine sıcaklık takibi
• Soğutma sistemleri kontrolü
• Proses kontrolü
• Motor sıcaklık izleme
• Alarm sistemleri

Hobi ve Eğitim Projeleri

• Meteoroloji istasyonları
• Arduino tabanlı projeler
• Hava durumu monitörleri
• Sera kontrol sistemleri
• STEM eğitim kitleri

Avantajlar ve Özellikler

LM35 Sıcaklık Sensör Modülü'nün sağladığı avantajlar ve çözümler.

• Kolay Kullanım: 3-pin bağlantı ile basit entegrasyon
• Doğrusal Çıkış: Her derece için 10mV değişim
• Kalibrasyon Gerektirmez: Fabrika ayarlı hassas ölçüm
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygun
• Geniş Besleme Aralığı: 4V-30V besleme gerilimi esnekliği
• Kompakt Boyut: Sınırlı alan gerektiren projeler için ideal
• Yüksek Hassasiyet: ±0.5°C hassasiyetle güvenilir ölçüm
• Düşük Self-Heating: Kendi ısınması düşük, daha doğru sonuçlar
• Kolay Entegrasyon: Arduino ve diğer mikrodenetleyicilerle uyumlu
• Ekonomik Çözüm: Uygun fiyatlı sıcaklık ölçüm seçeneği

Bağlantı ve Programlama

LM35 Sıcaklık Sensör Modülü'nün bağlantısı ve programlanması hakkında bilgiler.

LM35 modülünün Arduino'ya bağlantısı:

• VCC Pin: Arduino 5V pinine bağlanır
• GND Pin: Arduino GND pinine bağlanır
• OUT Pin: Arduino'nun analog girişine (örn. A0) bağlanır
• Kablo Uzunluğu: Gürültüden kaçınmak için kısa tutulmalıdır
• Pull-up Direnci: Modül üzerinde mevcuttur, ekstra gerekli değildir
• Filtre Kapasitörü: Uzun kablo kullanımında gürültüyü azaltmak için eklenebilir

Arduino ile örnek sıcaklık ölçüm kodu:

Sorun Giderme ve İpuçları

LM35 Sıcaklık Sensör Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Dalgalı Okumalar: Okumalar arasında gecikme ekleyin ve ortalama alın
• Hatalı Değerler: Besleme voltajını kontrol edin, 5V olmalıdır
• Düşük Hassasiyet: Sensörü ısı kaynaklarından uzak tutun
• Bağlantı Sorunları: Pinlerin doğru bağlandığından emin olun
• Gürültülü Sinyal: Kısa kablo kullanın ve filtreleme yapın

Verimli Kullanım İpuçları

• Daha doğru okumalar için sensör stabilize olduktan sonra ölçüm yapın
• Ölçüm yaparken harici ısı kaynaklarından etkilenmemesine dikkat edin
• Birden fazla okuma yapıp ortalamasını alarak hassasiyeti artırın
• ADC örnekleme için minimum 10-bit çözünürlük kullanın
• Sensörü doğrudan sıvı ile temas ettirmeyin, su geçirmez kılıf kullanın
• Düşük güç uygulamalarında sensörü sadece ölçüm anında besleyin

Paket İçeriği

• LM35 Sıcaklık Sensör Modülü
